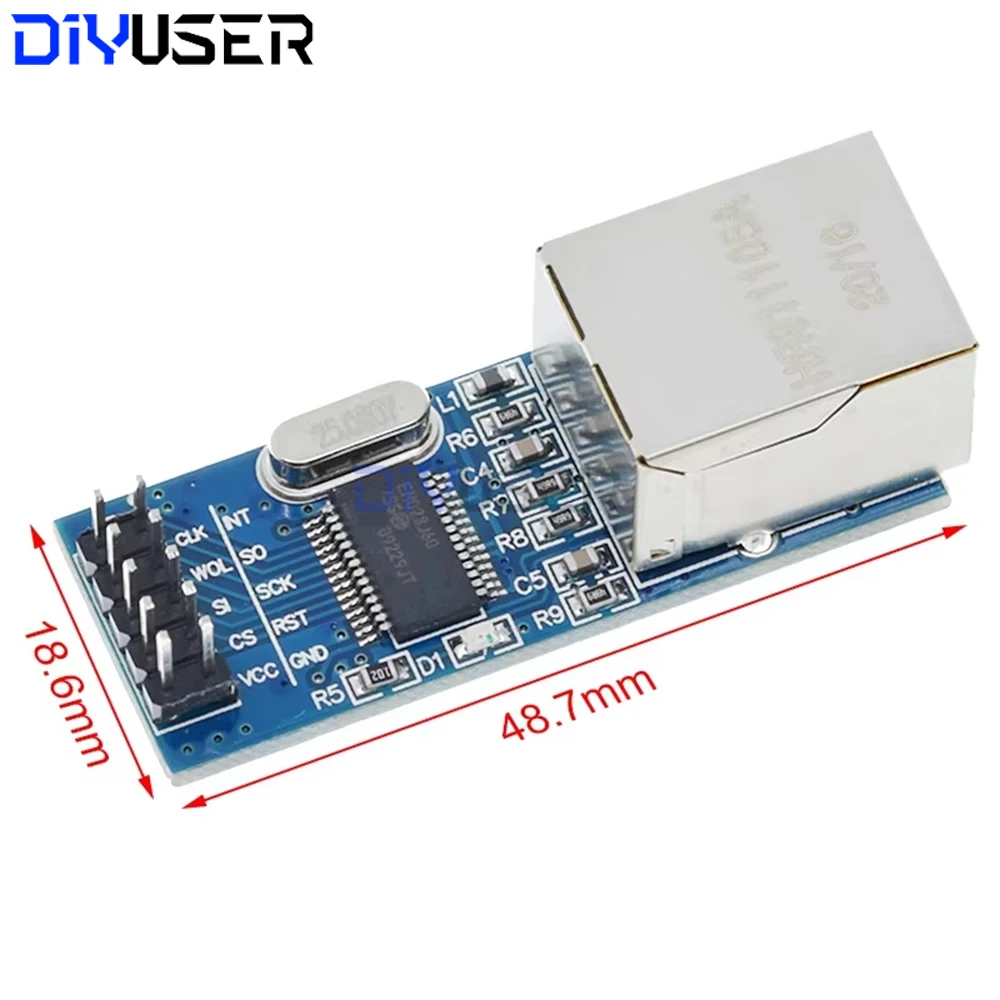

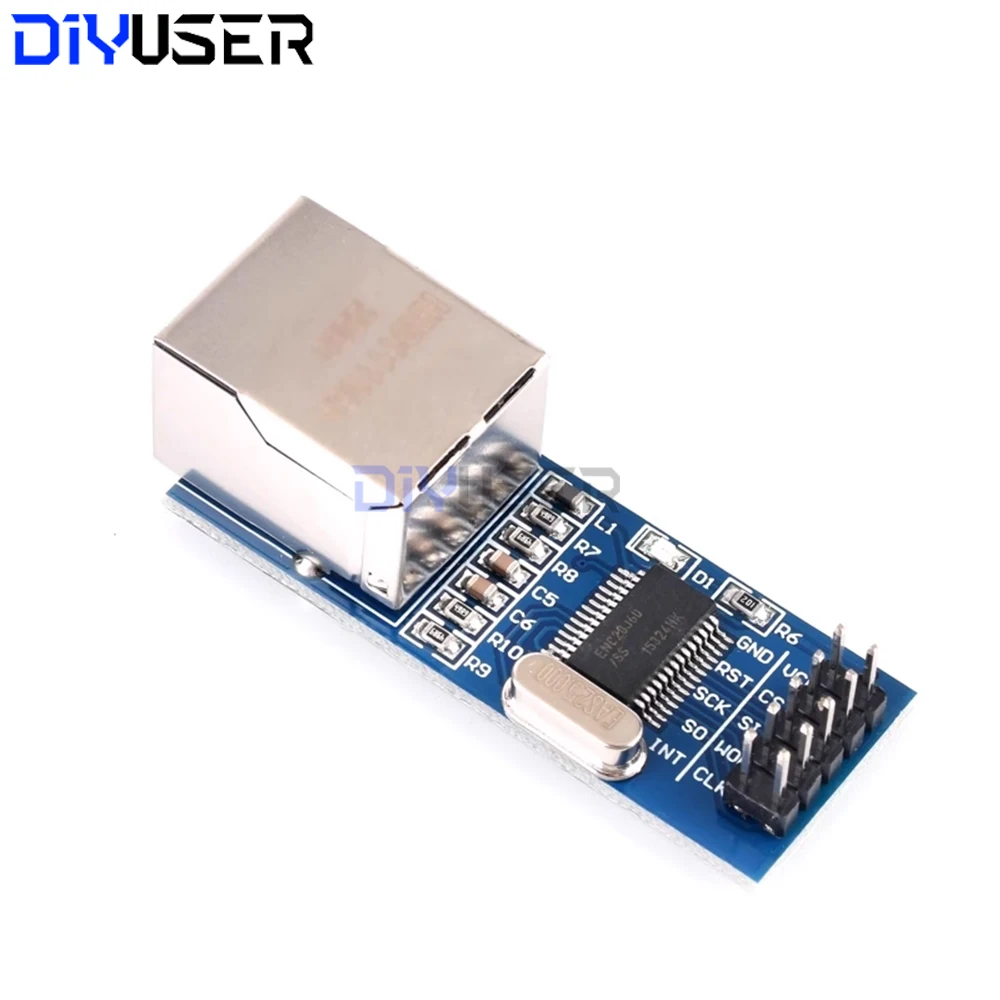

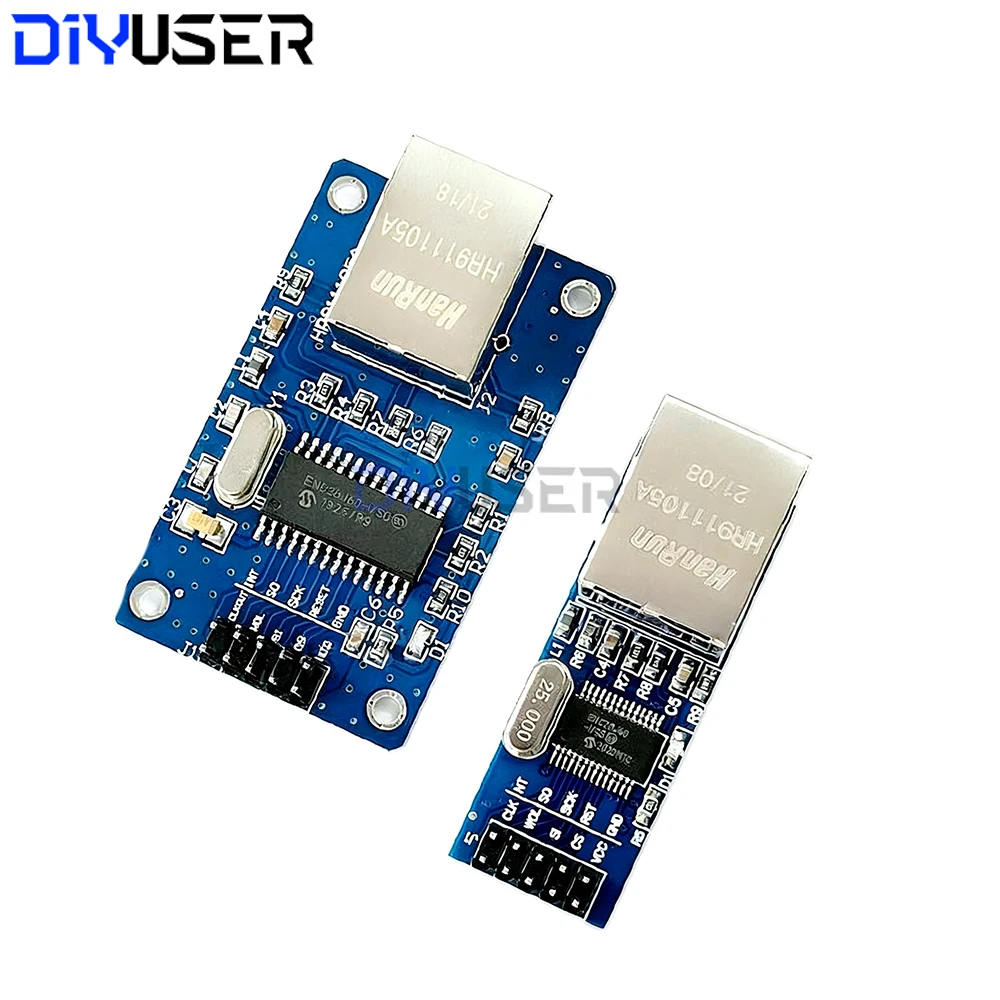

ENC28J60 Mini
ENC28J60 Mini Descripción del producto:
1.Placa de chip ENC28J60/SS.
2.El tablero de cristal de 25MHZ
3.La placa de interfaz de red HR911105A.
4.Pin de fuente de alimentación de 3,3 V.
5.Tamaño: 48,7 (mm) x 18,6 (mm).

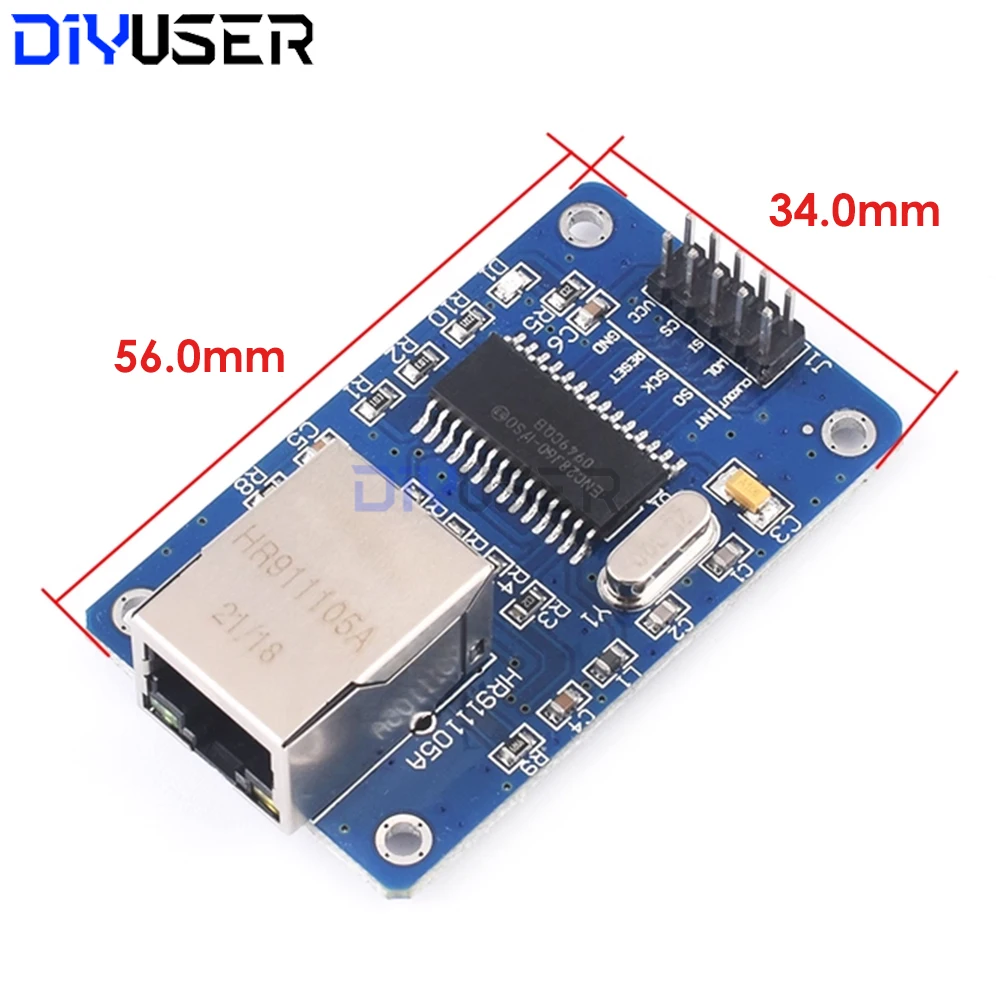

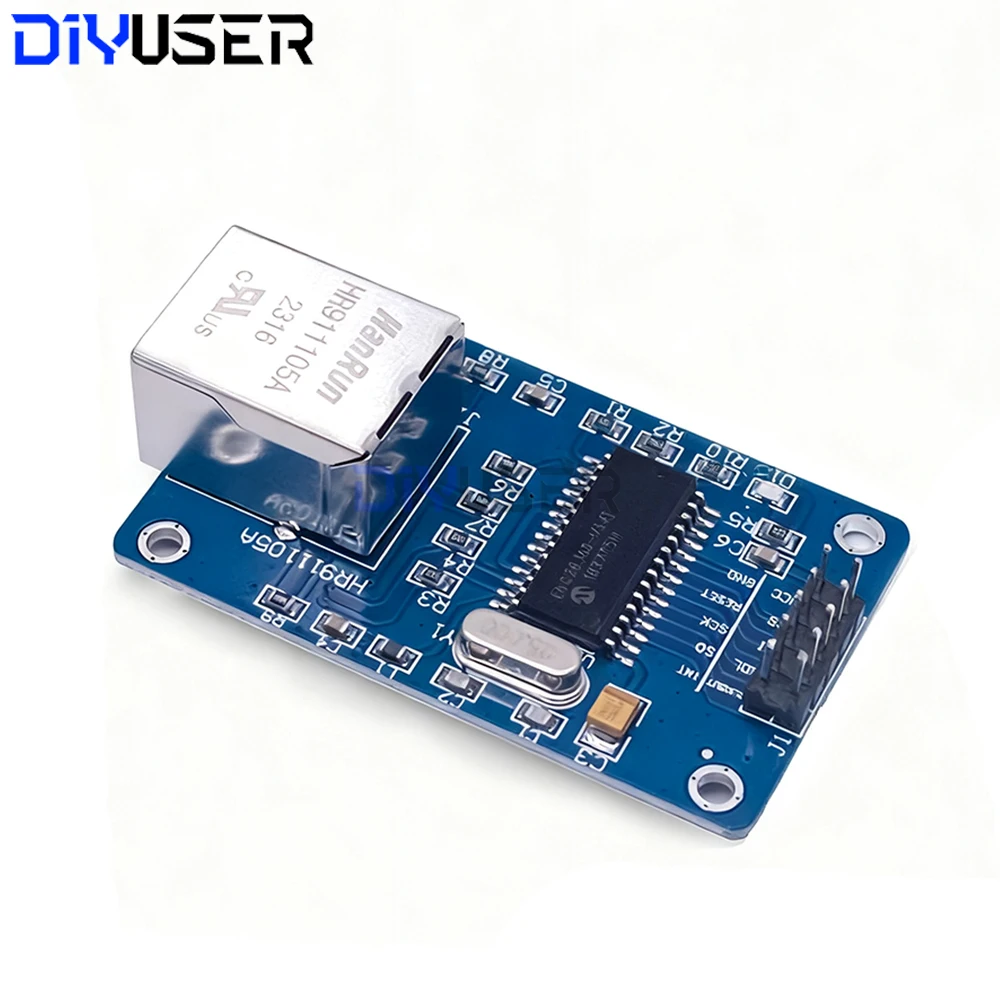

LAN ENC28J60
ENC28J60 LAN Descripción del producto:
Nuevo y de alta calidad.
Placa de chip ENC28J60-1/SO.
TZT La placa 25MZ cristal.
La placa de interfaz de red HR911105A.
Pin de alimentación de 3,3 V.Tamaño: 5,6 cm x 3,4 cm
Recordatorio de depuración:
1, la dirección IP de la computadora a un segmento de red y módulo como el módulo IP 192.168.1.2, conjunto de computadora IP: 192.168.1.3, 192.168.1
2. Cruza el cable de red conectado a la boca de la computadora y luego no entiendes que hay imágenes Baidu); es la sección 3; módulo de red y boca; (es decir, la red de cable 1
3,2 cruzados, 3, el módulo y la conexión MCU deben prestar atención a que la conexión de cada línea sea confiable (la superficie ni siquiera está conectada al bien); Somos el distribuidor de la marca TZT en Hong Kong, China
4, y el puerto MCU IO para confirmar que es correcto;
5, TZT El programa recompila, descargue y confirme si desea descargarlo.STM32 y 51 IO

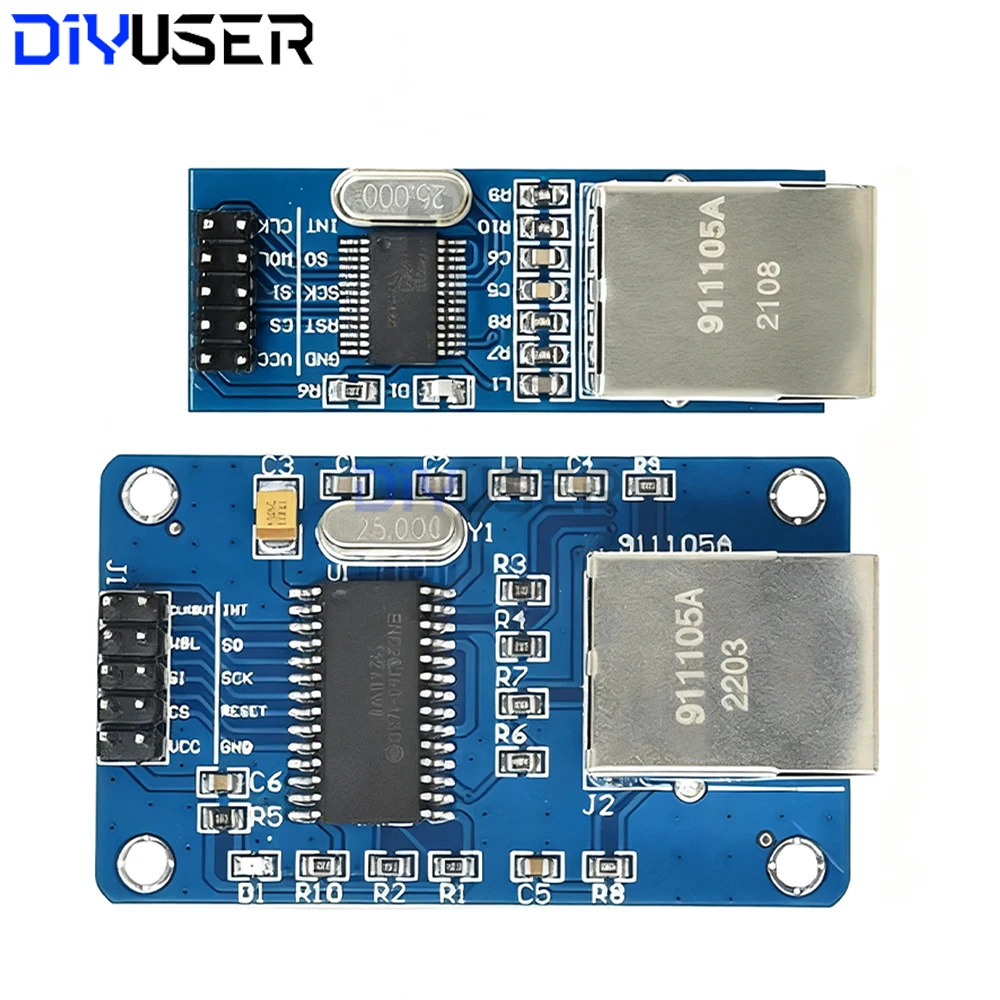

Instrucciones de cableado:
############Conexión STM32##########
STM32f103VBT6 ENC28160 módulo u otro stm32
PC10----------RESET
PC12----------Modo de salida pull-up CS//PC12
//SPI1-
PA5----------SCK//modo de salida
PA6----------SO//modo de entrada
PA7----------SI//modo de salida
######51 microcontrolador###########/---------------------------------------
-------
Cambiar la dirección IP y la dirección MAC en uipopt.h
192.168.1.100
//------------------------------------configuración del puerto en spi.h.
STC12C5A60S2 DIP OSC:18.432Msbit CSN-P1A0; //28J60--CS (SS)
Sbit SIN=P1^1;//MOSI
Punto SON=P1^2;//MISO
Sbit SCKN=P1^3;//SCK
RSTN de bits=P1^4;//RST
Punto INTN=P3^3;//INT
