Descripción
Características:

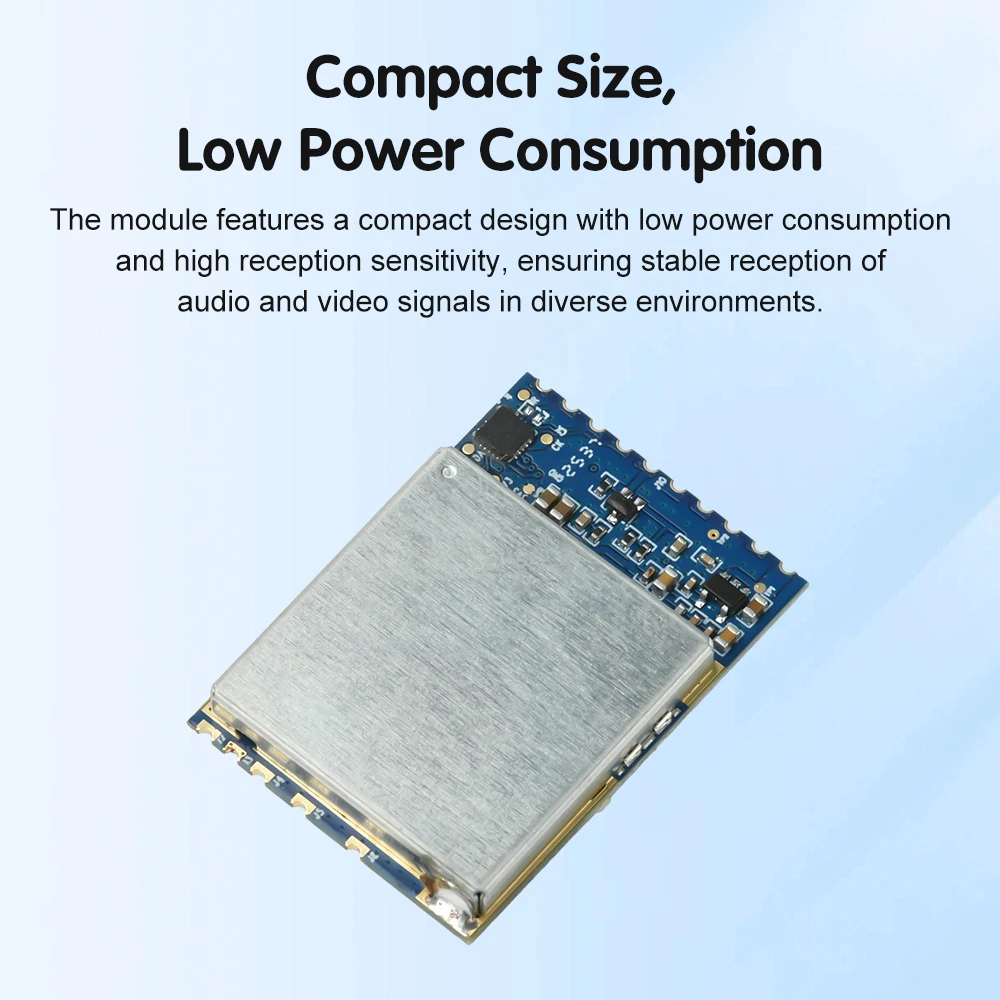

1.Tamaño pequeño, bajo consumo de energía, alta sensibilidad: diseño de módulo compacto, bajo consumo de energía y alta sensibilidad de recepción para garantizar una recepción estable de señales de audio y video en diversos entornos.

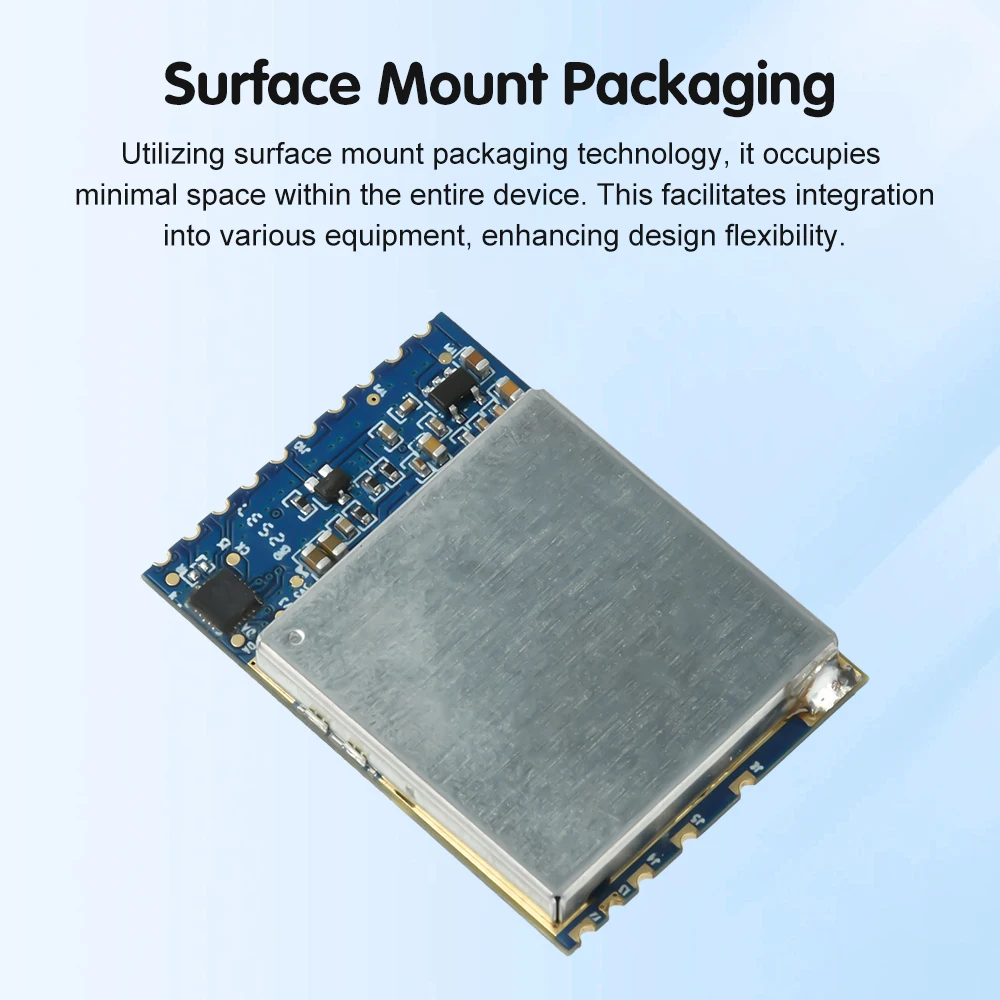

2.Paquete SMD, ahorro de espacio: uso de tecnología de paquete SMD, que ocupa un espacio muy pequeño, fácil de integrar en varios tipos de equipos para mejorar la flexibilidad del diseño

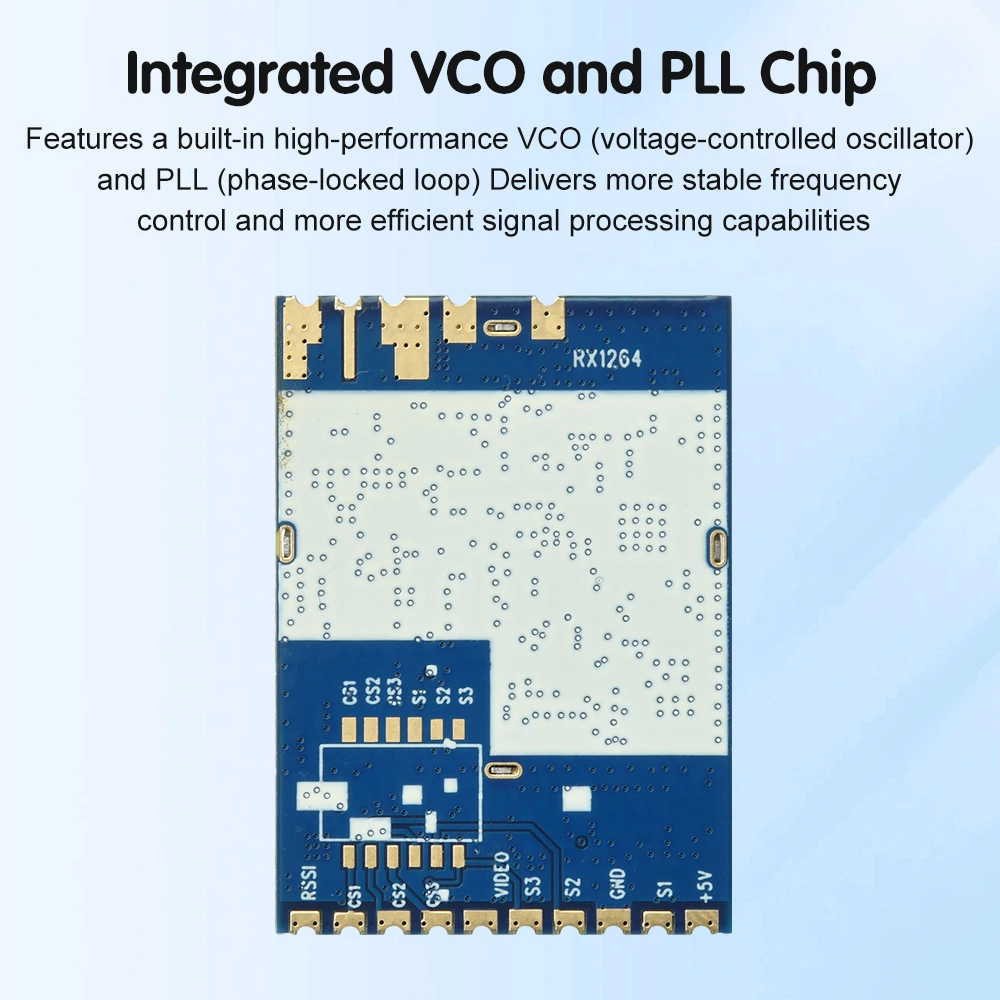

3.Chip VCO y PLL integrados: VCO (oscillador controlado por voltaje) y PLL integrados de alto rendimiento (bucle bloqueado de fase), que proporcionan un control de frecuencia más estable y una capacidad de procesamiento de señal más eficiente.

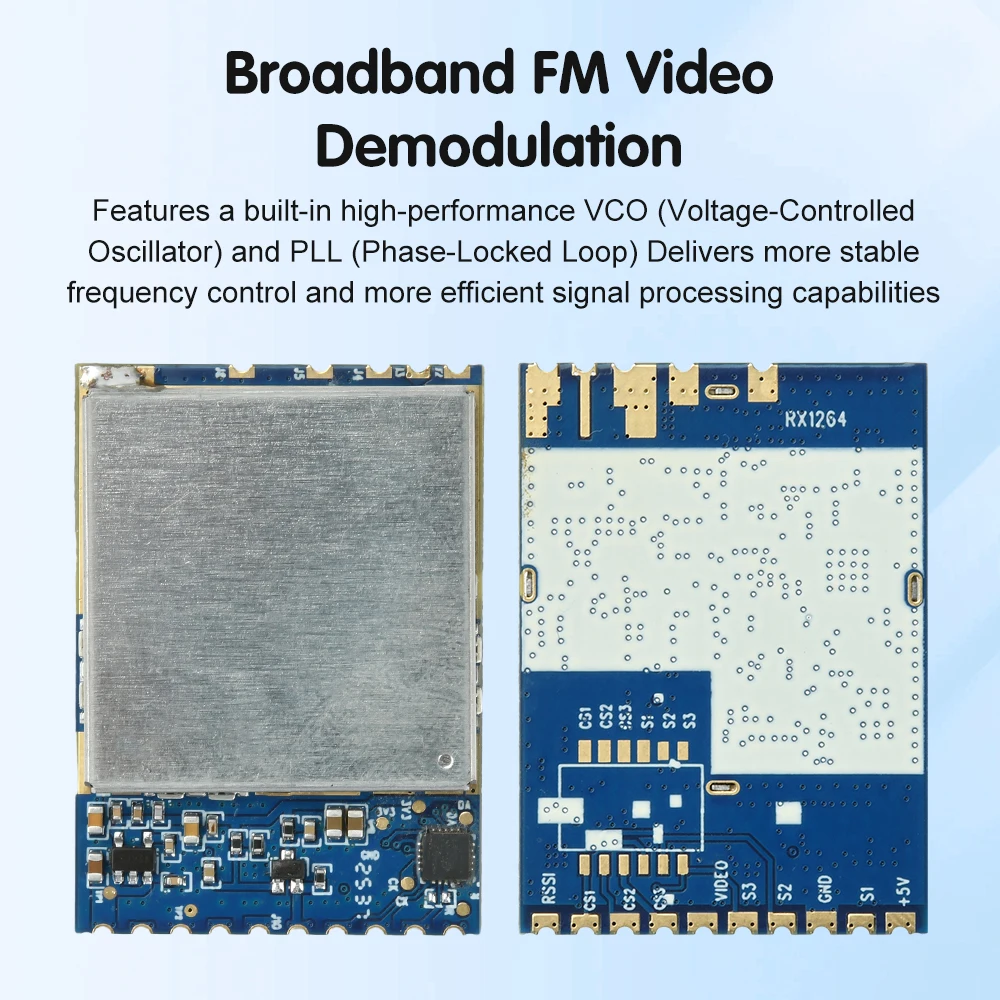

4.Demodulación de video FM de banda ancha: admite demodulación de video FM de banda ancha para garantizar imágenes claras y fluidas y satisfacer la demanda de transmisión de video de alta calidad.

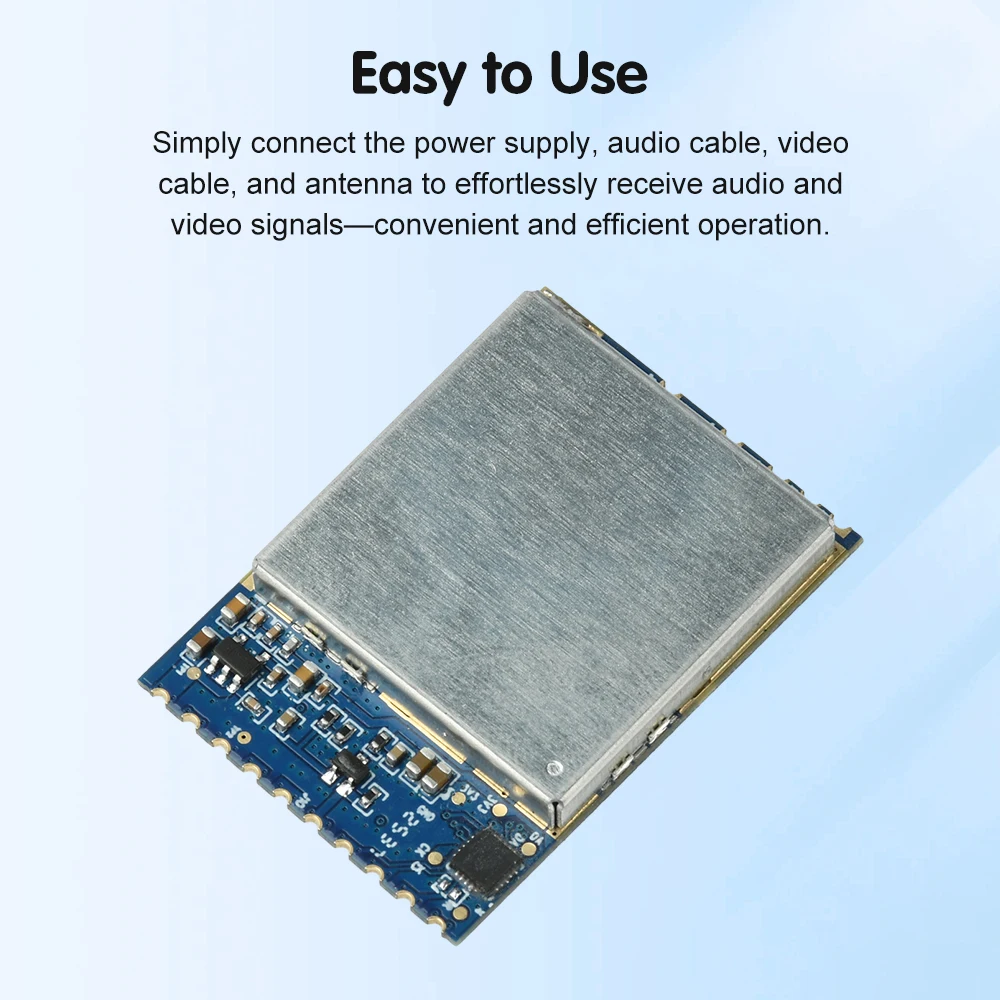

5.Conexión simple y lista para usar: simplemente conecte la fuente de alimentación, el cable de audio, el cable de video y la antena, puede recibir fácilmente señales de sonido e imagen, operación conveniente y eficiente.

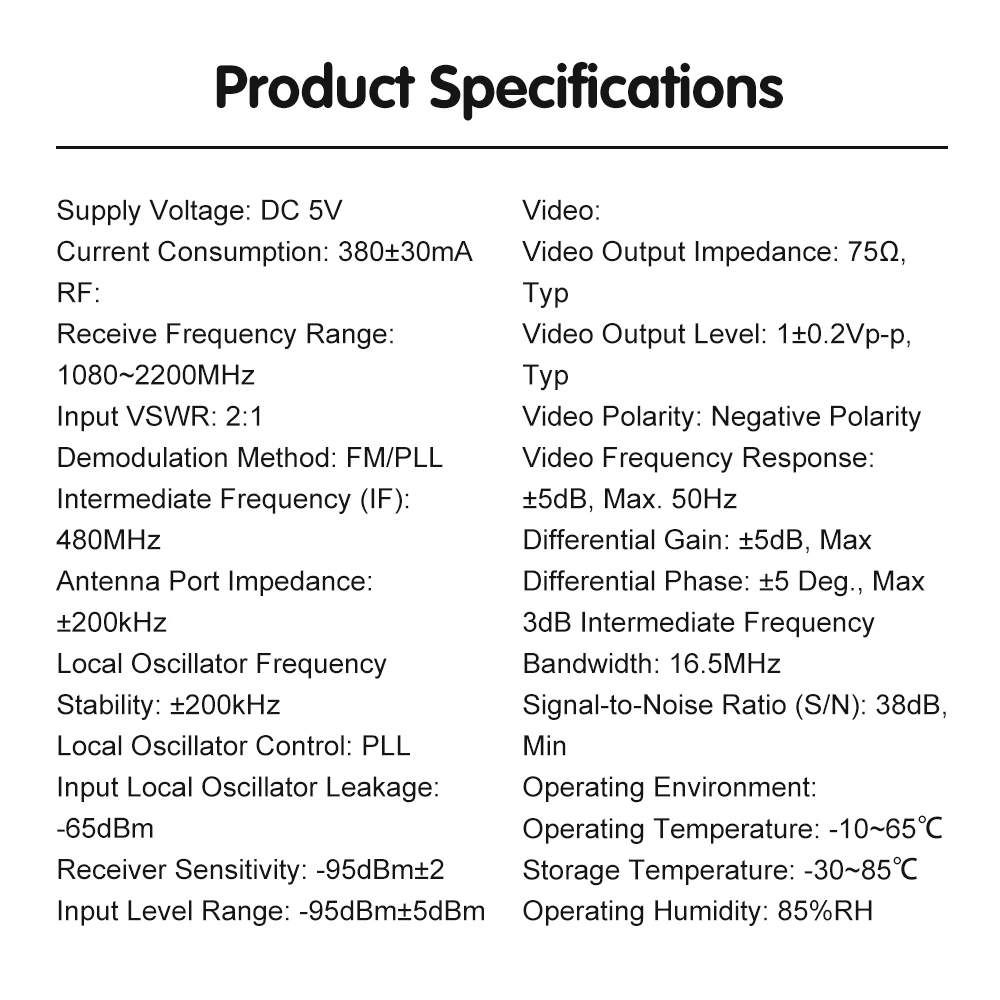

Parámetro:
Voltaje de alimentación: CC 5 V
Consumo de corriente: 380±30mA
Radiofrecuencia RF:

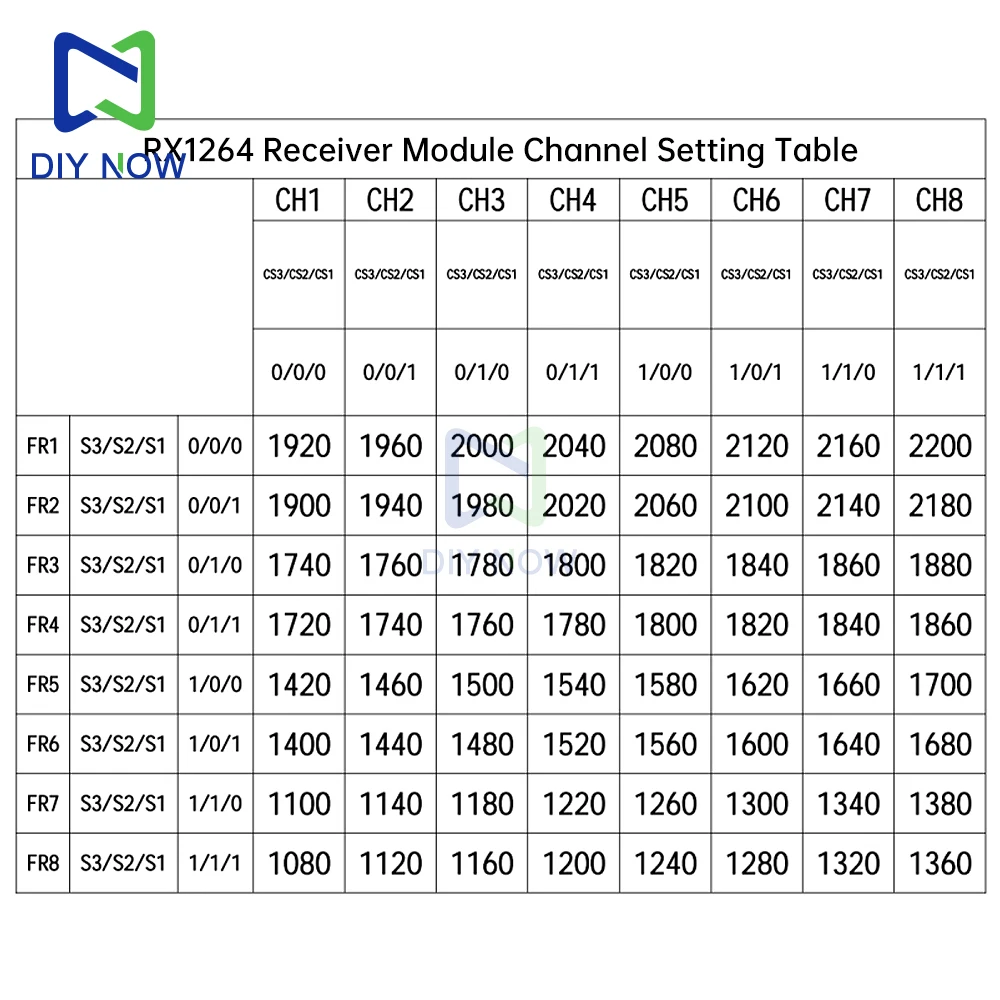

Rango de frecuencia de recepción: 1080~2200MHz
Entrada VSWR: 2:1
Modo de demodulación: FM/PLL
Frecuencia IF: 480MHz
Impedancia del puerto de antena: ±200kHz
Estabilidad de la frecuencia del oscilador local: ±200kHz
Control de oscilación local: PLL
Fuga de oscilación local de entrada: -65 dBm
Sensibilidad de recepción: -95dBm±2
Rango de nivel de entrada: -95dBm±5dBm
Vídeo:
Impedancia de salida de vídeo: 75Ω, Tipo
Nivel de salida de vídeo: 1±0,2 Vp-p, tipo
Polaridad de vídeo: polaridad negativa
Respuesta de frecuencia de vídeo: ±5 dB, máx. 50 Hz
Ganancia diferencial: ±5dB, máx.
Fase diferencial: ±5 grados, máx.
Ancho de banda IF de 3 dB: 16,5 MHz
Relación señal-ruido S/N: 38 dB, mín.
Entorno de trabajo:
Temperatura de funcionamiento: -10 ~ 65°C
Temperatura de almacenamiento: -30 ~ 85℃
Humedad de trabajo: 85%RH

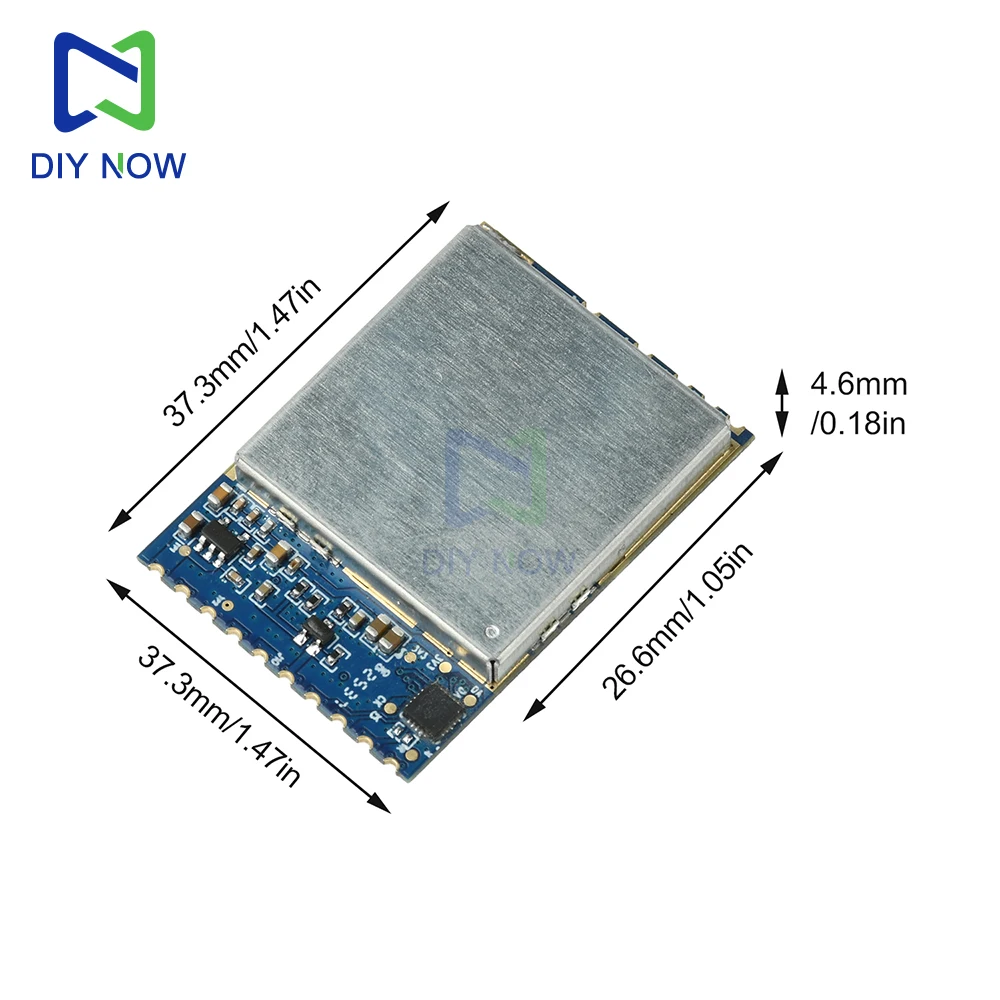

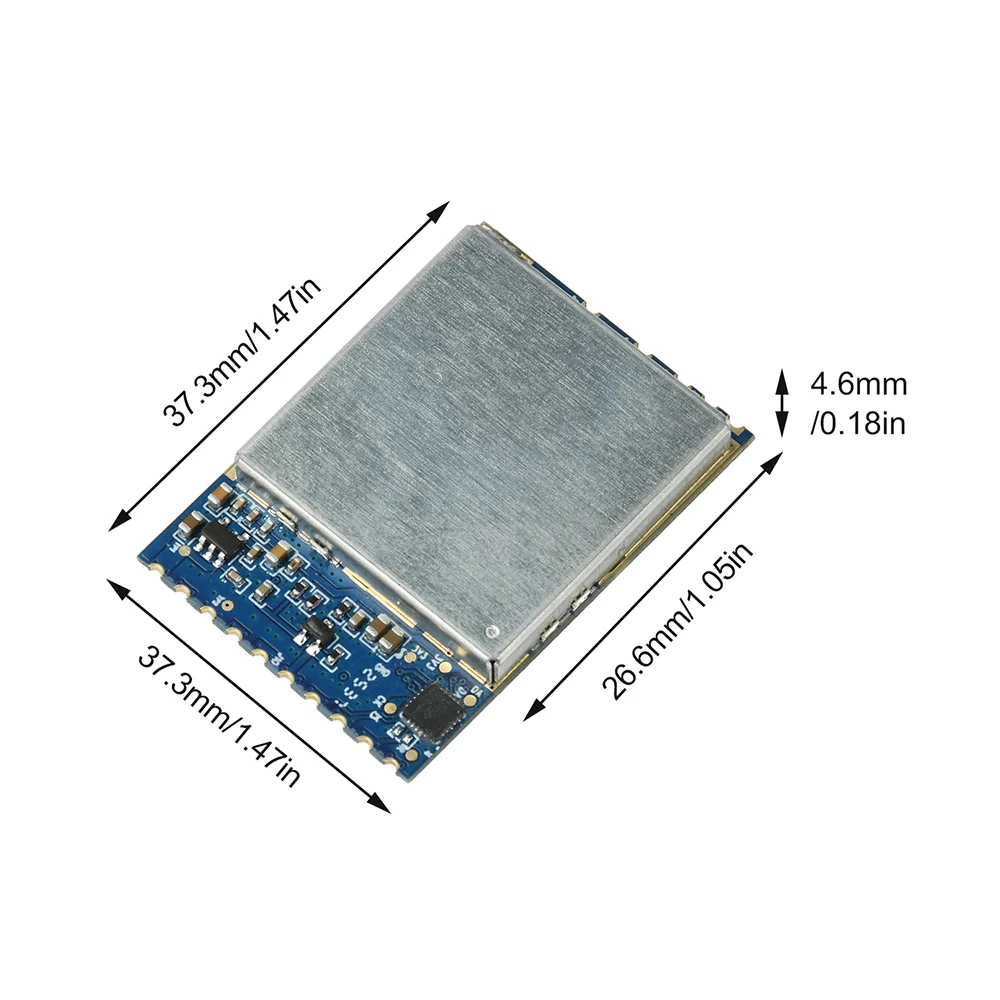

Tamaño del producto: 37*26,3mm
El paquete incluye:
