Descripción
La sensibilidad de recepción alcanza -110 dBm; Tamaño: 28&veces; 12,5&veces;5.00 (mm);Rango de entrada de voltaje de la fuente de alimentación: 3.3V-5.5V;Frecuencia de funcionamiento: 315MHz;433.92MHz;330MHz;390MHz;418MHz (la frecuencia especial se puede personalizar según los requisitos del cliente);Modo de salida: punto, autobloqueo, enclavamiento se puede cambiar libremente);Modo de salida: punto, autobloqueo, enclavamiento se puede cambiar libremente Modo de salida: punto, autobloqueo, enclavamiento se puede cambiar libremente.
Descripción del producto:

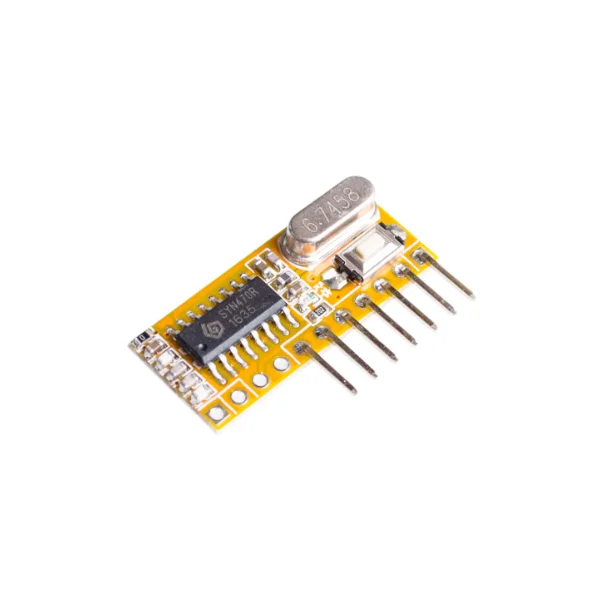

El módulo receptor inalámbrico RX-C6 con código de decodificación y aprendizaje es un módulo receptor de banda ISM rentable.Con alta sensibilidad de recepción y bajo precio, para que algunos productos de gama baja puedan deshacerse del precio de la carga solo se puedan utilizar a limitaciones de módulos supregeneradoras, mejorar la estabilidad y confiabilidad de los productos inalámbricos de gama baja y mejorar la calidad. del producto y la imagen del producto para fortalecer la competitividad del producto.No es necesario agregar ningún circuito que pueda realizar la entrada de señal inalámbrica a la salida de señal de datos.Con su propio circuito decodificación de datos, puede realizar fácilmente el desarrollo de productos inalámbricos.El modo de salida es ajustable en puntería, autobloqueo y enclavamiento, que se puede adaptar al uso de diferentes usuarios.Combinando con el control remoto mediante emparejamiento de códigos, puede grabar 2260, 2262, 2240, 1527 y otros controles remotos multichips, lo cual es conveniente para combinar.
Características del producto:
(1) La sensibilidad de recepción alcanza -110 dBm; (2) Frecuencia de funcionamiento: 315 MHz; 433,92 MHz; 330 MHz; 390 MHz; 418 MHz (la frecuencia especial se puede personalizar según los requisitos del cliente)
(3) Rango de entrada de voltaje de fuente de alimentación: 3,3 V-5,5 V;
(4) Bajo consumo de energía, 5,0 V a 433,92 MHz, 3,8-4,1 mA; 5,0 V a 315 MHz.
2,5-2,8 mA; Velocidad de datos sostenida de hasta 2,4 K (codificación Manchester)
(5) Buena selectividad y capacidad de supresión de radiación espuria, fácil de pasar la certificación internacional CE/Fcc;
(6) buena capacidad de supresión de radiación de oscilación local, puede funcionar más de un módulo receptor en conjunto (es decir, un receptor múltiple de una sola edición) y no interferirá entre sí, usados juntos no afectan la distancia de recepción.
(7) Rango de temperatura: -30-85℃, incluso en temperaturas ambiente duras puede funcionar normalmente;
(8) 28 x 12,5 x 5,00 (mm).

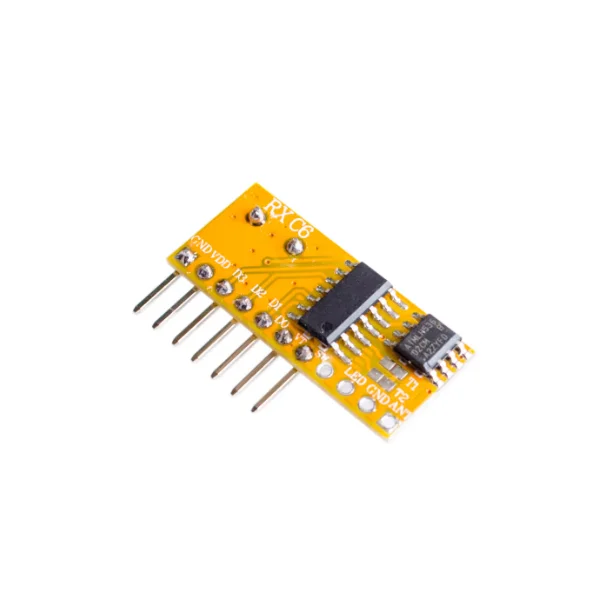

Descripción del pin:
De izquierda a derecha ANT, GND, LED, SW, VT (no puede), D0, D1, D2, D3, VDD, GND
ANT: Antena
GND: tierra eléctrica
LED: indicador externo
SW: botón de aprendizaje externo
VT: indicación de señal de control remoto, terminal común de datos
D0-D3: pin de datos
VDD: Potencia positiva
GND: Tierra eléctrica
(10) Modo de salida: apuntamiento, autobloqueo y enclavamiento son opcionales;
1.El valor predeterminado (T2, T1 colgante) es el modo puntual, hay una entrada de señal válida, la señal de salida correspondiente tiene salida y la salida se detiene automáticamente después de que no haya señal válida.
2.La parte posterior de la placa (T2 conectada a tierra, T1 suspendida) está en modo de bloqueo automático, hay una entrada de señal válida, el giro del estado de la señal de salida correspondiente, antes de que la salida sea un nivel alto, y viceversa.
3.La parte posterior de la placa (T2 suspendida, T1 conectada a tierra) está en modo de enclavamiento, hay una entrada de señal válida, la señal de salida correspondiente se emite y otros apagados.Indicación de señal; cuando hay una entrada de señal válida, VT emite un nivel alto, después de que la señal válida desaparezca, VT emite un nivel bajo.
Método de emparejamiento de códigos.
Mantenga presionada la tecla de aprendizaje durante 2 segundos, la luz indicadora de aprendizaje se encenderá durante un tiempo, lo que significa que ha entrado en el estado de aprendizaje;suelte la tecla de aprendizaje, presione cualquier tecla del control remoto y el indicador parpadeará 4 veces para indicar el éxito del aprendizaje y salir del modo de aprendizaje.
Método de limpieza.
Mantenga presionada continuamente la tecla de aprendizaje, la luz indicadora siempre estará encendida, manténgala presionada durante aproximadamente 8 segundos y luego la luz indicadora se apagará, lo que indica que el código se ha borrado correctamente.
Ámbito de aplicación.
(1) interruptor de puerta de control remoto de automóvil (RKE); (2) abridor de puerta con control remoto; (3) alarma de seguridad inalámbrica; (4) máquina de cortina con control remoto; (5) controlador industrial inalámbrico; (6) transmisión de datos inalámbrica.
Observaciones:
Si el requisito de distancia del profesional es mayor, es bueno conectar la antena de 1/4 de longitud de onda, generalmente usando un cable de un solo núcleo de 50 ohmios, la longitud de la antena es de aproximadamente 23 cm para 315 M y aproximadamente 17 cm para 433 M;
La ubicación de la antena en el efecto receptor del módulo también tiene un impacto; cuando se instala, la antena es lo más recta posible, alejada del cuerpo protector, alta presión y fuentes de interferencia;
Cuando se utiliza la frecuencia de recepción, el modo de decodificación debe coincidir con el transmisor.
