Descripción
Descripción:

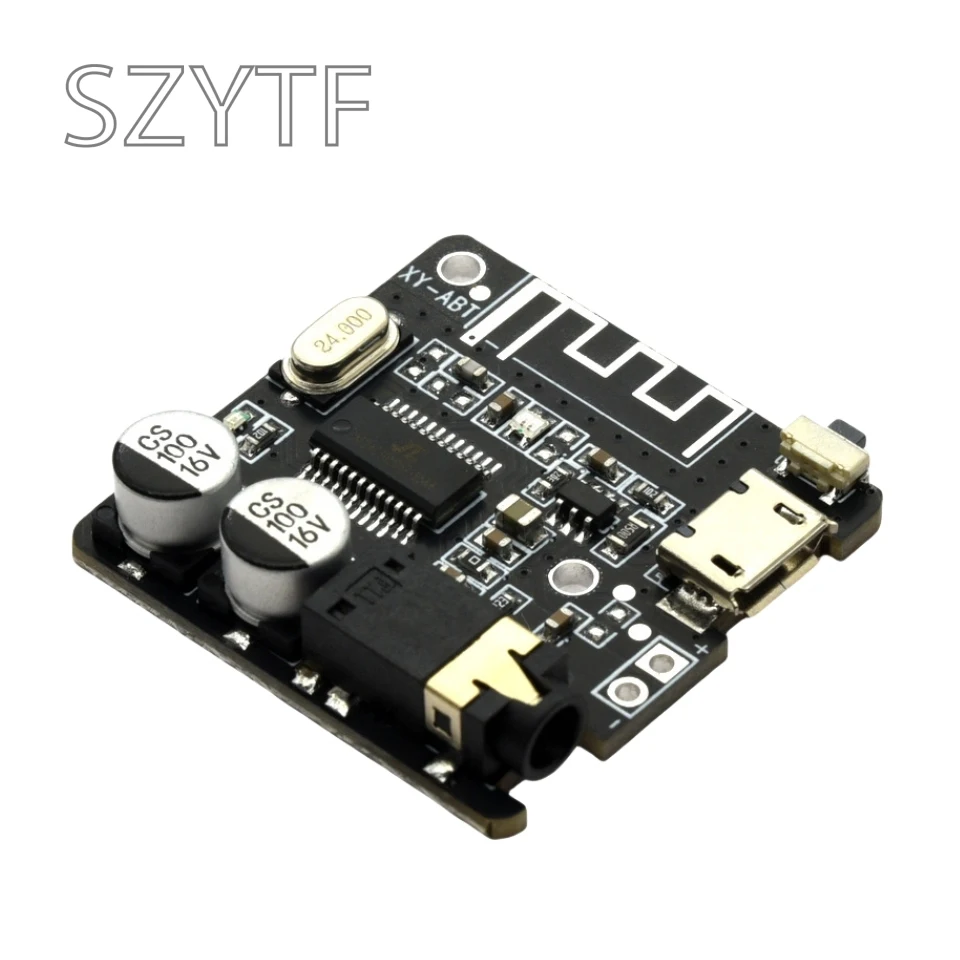

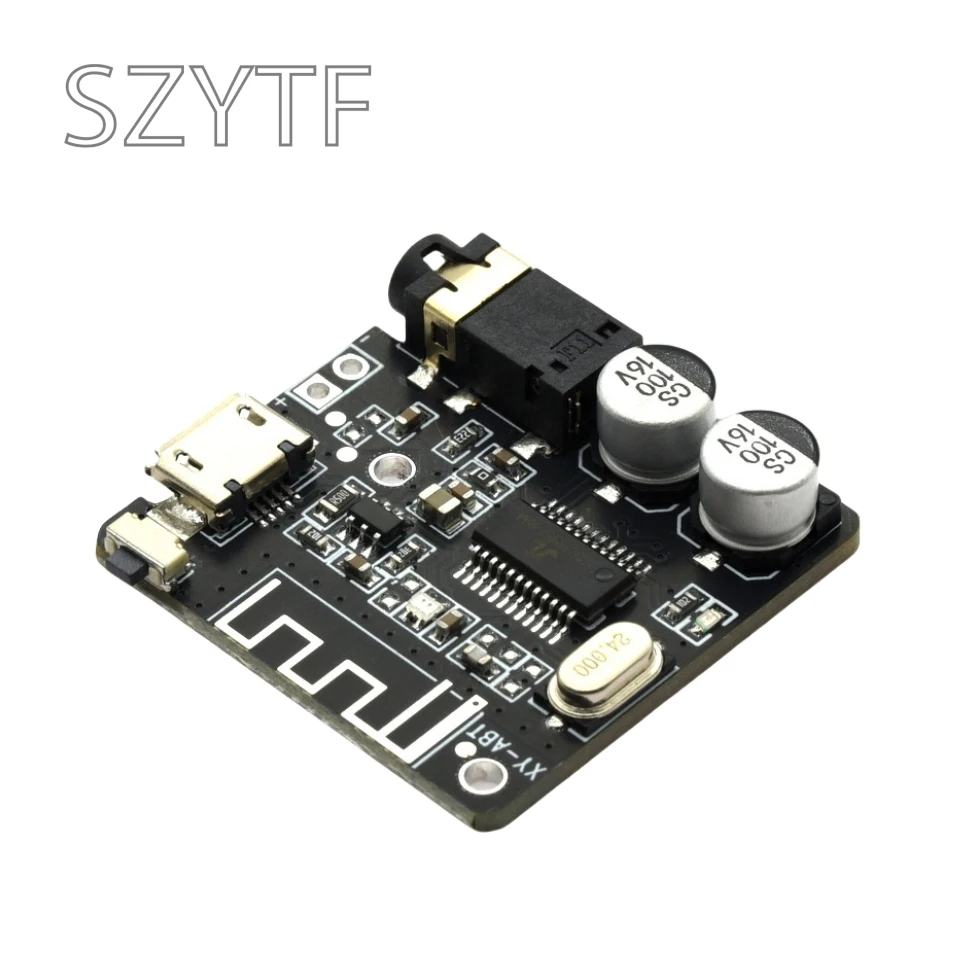

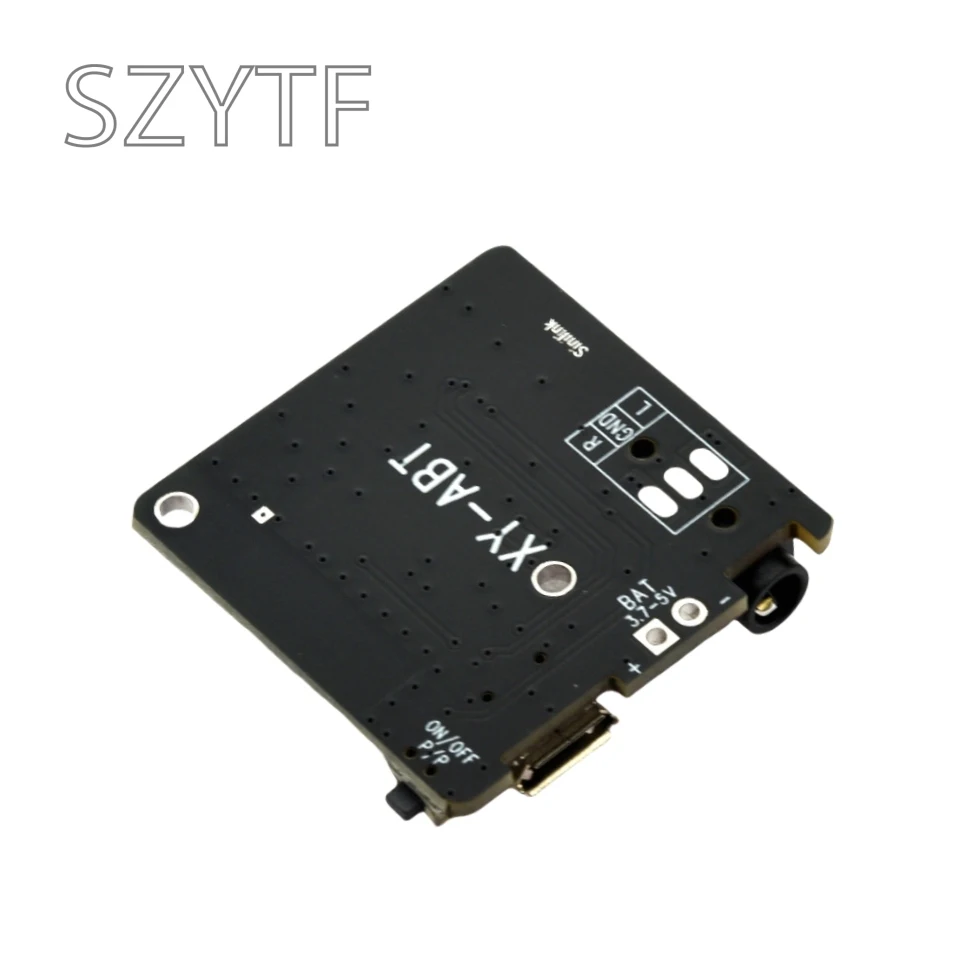

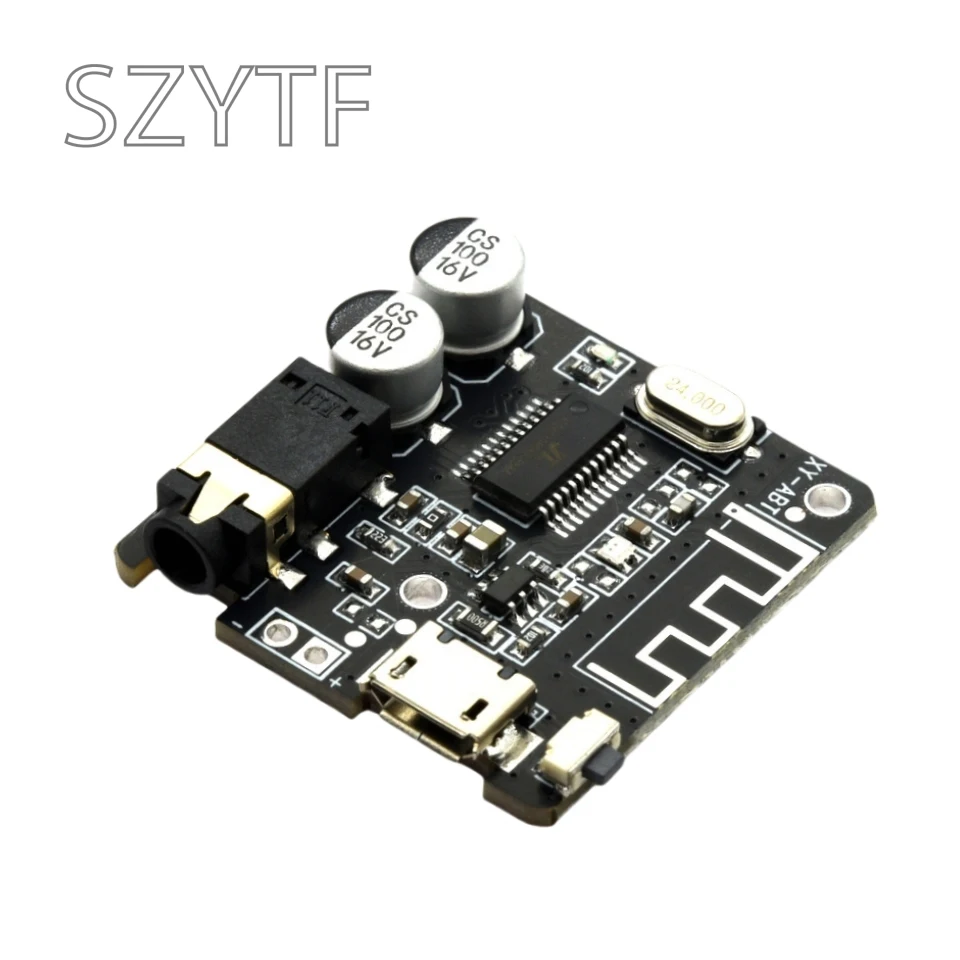

XY-ABT es un módulo decodificador compatible con Bluetooth MP3. Salida de señal de audio de dos canales.Es ideal para parlantes y transpondedores inalámbricos compatibles con Bluetooth de bricolaje.
Puede funcionar con la aplicación Sinilink que puede mostrar que puede monitorear la fuente de voz actual y cambiar el ecualizador.
Características:
1.2 modos de entrada de audio
2. Reconexión automática compatible con Bluetooth
3. Salida estéreo de doble canal
4.Control compatible con Bluetooth de la aplicación
5. Controlador de carga de la batería
6.Decodificación sin pérdidas MP3
Parámetros:
1. Nombre del producto: módulo decodificador compatible con Bluetooth XY-ABT
2. Número de producto: XY-ABT
3. Voltaje de funcionamiento: CC 5 V.
4. Tipo de control: compatible con Bluetooth/control sinilink de aplicación
5. Tipo de entrada de Audio: compatible con Bluetooth/disco U
6. Versión de Bluetooth: BLE 5.0
7.Distancia de comunicación: 15 metros (máx.)
8.Canal: salida estéreo de doble canal
9.Rango de temperatura de trabajo:-40℃~85℃
10.Rango de humedad de trabajo: 5% -95% RH
11. Tamaño del módulo: 30*30*7mm
Pasos de uso:
1. Elija el altavoz correcto y conéctelo como se muestra en el diagrama de cableado.
2. Conéctese a la fuente de alimentación derecha desde el terminal de entrada. El indicador LED parpadeará y significa que el módulo ingresa al modo de emparejamiento. Y luego hable una voz rápida y significa que el módulo está esperando el emparejamiento.
3. Encienda la compatibilidad con Bluetooth en el teléfono.
4.Seleccione el dispositivo compatible con Bluetooth 'XY-ABT' en la lista de su dispositivo Bluetooth.
5.El indicador LED se mantendrá encendido y significa que el módulo se conectó correctamente y está esperando jugar.
6.El módulo reproducirá música después de seleccionar la música en el teléfono. El indicador LED seguirá parpadeando lentamente. Nota: Es un decodificador de música, por lo que necesita conectarse al amplificador y luego conectar el altavoz.
7.Reproducir o pausar presionando el botón.
8.Abra la aplicación Sinilink y registre una cuenta si necesita control mediante la aplicación.
9.Haga clic en el punto de la derecha.
10.Seleccione 'Con Blu Dev' y luego busque compatible con Bluetooth.
11.Seleccione los dispositivos 'Sinilink-APP' para conectar el módulo.
12.El usuario puede ajustar el volumen, seleccionar siguiente o anterior, reproducir/pausar y seleccionar EQ.
13.El módulo hablará una voz rápida si está desconectado.
Aplicación:
1.Altavoz modificado
2.Equipo amplificador
3.Dispositivo Bluetooth para coche
Nota:
1. La placa amplificadora de potencia debe estar lo más lejos posible de la señal WIFI (enrutador) para evitar interferencias de señal.
2. Es un decodificador de música, por lo que necesita conectarse al amplificador y luego conectar el altavoz.
3. No utilice cables demasiado largos para evitar interferencias de señal.
4.El formato del disco U debe ser FAT32 y la memoria máxima es 32G.
5.El módulo puede cargar una batería de litio de 3,7 V/4,2 V, pero no admite la función de protección de carga o descarga.
6. El micro USB se puede utilizar con un voltaje de trabajo de entrada si el módulo ha conectado una batería de litio recargable de 3,7 V/4,2 V en dos almohadillas de alimentación.
7. Necesita un voltaje de trabajo de entrada de dos almohadillas de fuente de alimentación si conecta un disco U como fuente de audio.
8. Lea el manual de uso y la descripción antes de usarlo.
