Descripción
Introducción del producto
El Módulo de sensor de rango de detección de movimiento/micromovimiento del cuerpo humano de Hi-Link, que incluye hardware de sensor de radar de 24 GHz extremadamente simplificado y firmware de algoritmo inteligente RM01. Este diseño de referencia es adecuado para escenarios de un solo objetivo, cuando hay múltiples objetivos, se seleccionará el objetivo con la energía de eco más alta.

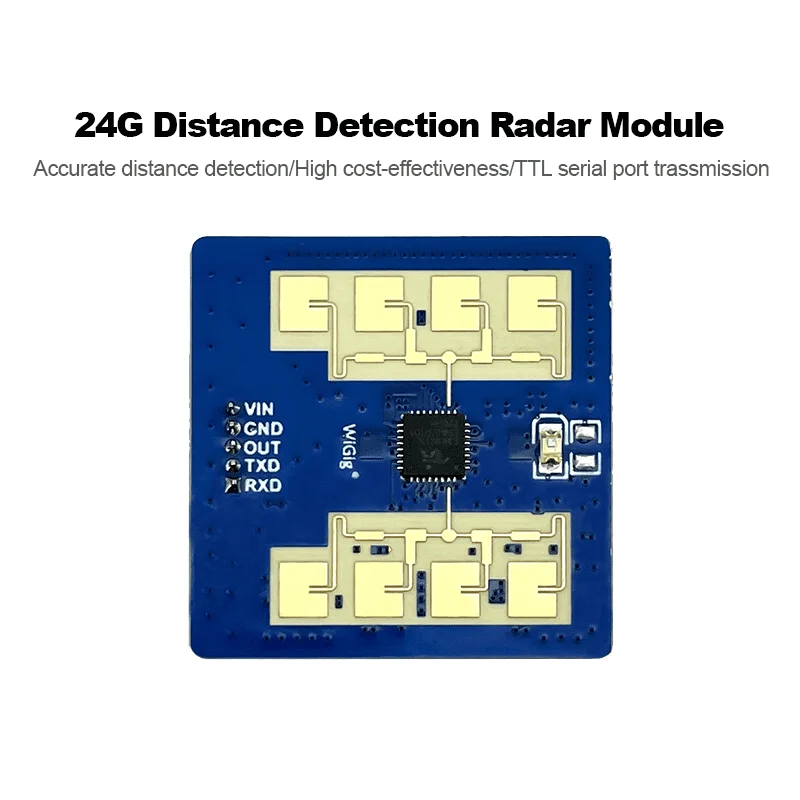

El hardware de la LD2411-S consiste en un chip de radar de onda milimétrica de 24Ghz, una antena de microstrip de envío y recepción de alto rendimiento, un MCU de bajo costo y circuitos auxiliares periféricos. El haz de radar del hardware de la LD2411-S adopta un diseño de haz plano: el rango de detección de la dirección de la superficie del módulo de radar E es 20, y el rango de detección de la superficie H es 45. El usuario puede ajustar la dirección de colocación del módulo de acuerdo con el escenario de aplicación real.
El firmware del algoritmo inteligente RM01 adopta la forma de onda FMCW y la tecnología de procesamiento de señal avanzada patentada del chip de la serie S3 para realizar una medición precisa de la distancia del cuerpo humano y la detección de movimiento/micromovimiento del cuerpo humano.
Características del producto
Características principales
* Banda ISM de 24 GHZ
* Integre un chip único de radar de onda milimétrica inteligente y firmware de algoritmo inteligente
* Detección precisa de movimiento humano interior/exterior/micro movimiento y detección de distancia
* Fuente de alimentación única de 5V
* Corriente media de trabajo continuo 48mA @ Frecuencia de informe de 20Hz
* Proporciona herramientas de visualización, admite la configuración del intervalo de distancia de detección, establece la sensibilidad por puerta de distancia

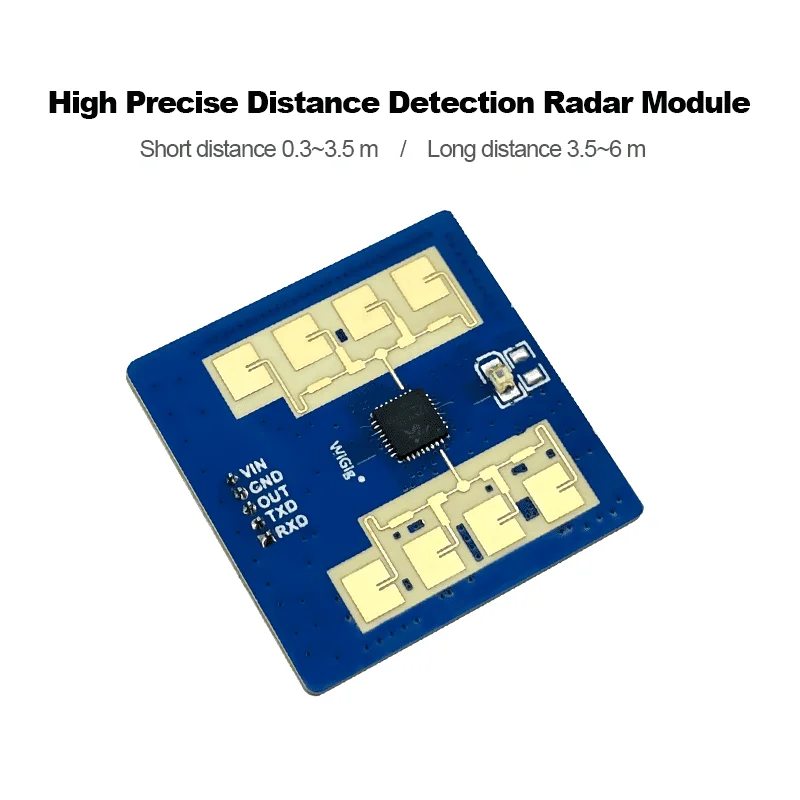

* La distancia más larga de inducción del cuerpo humano es de 6m, y la distancia más larga de inducción del cuerpo humano de micro movimiento es de 3,5 m
* Rango de alta precisión: 30 ~ 350cm ± 5cm; 350 ~ 600cm ± 5%
* Azimut + 20 °, elevación + 45 °
Descripción del sistema
Es un módulo inteligente de movimiento/micromovimiento del cuerpo humano desarrollado en base a un chip de radar profesional. Tiene las características de una fuerte precisión de alcance en tiempo real, un gran rango y una configuración flexible de los parámetros del algoritmo. El sensor adopta la forma de onda FMCW, combinada con el procesamiento de señal de radar patentado de MCU y el algoritmo de detección de distancia inteligente incorporado, puede detectar objetivos en el área designada e informar los resultados en tiempo real. Basándose en esta solución de referencia, los usuarios pueden desarrollar rápidamente los correspondientes productos de detección de movimiento/micromovimiento del cuerpo humano.
Parámetros
Notas
Min.
Tipo.
Máx.
Unidad
Banda de frecuencia
24
24.25
GHz
Ancho de banda de barrido máximo
0.25
GHz
Equivalente máximo
Potencia radiada isotrópica
El ajuste de la potencia de transmisión puede cambiar este parámetro
9
16
16.8
DBm
Suministro de voltaje
4.5
5.0
5.5
V
Temperatura ambiente
-40
-
85
℃
Detección de distancia
Rango
Micro movimiento humano
Objetivo
0.3
-
3.5
M
Objetivo humano móvil
0.3
-
6
M
Precisión de rango
Corriente media
Distancia cercana: 30 ~ 350cm
-
土5%
-
Cm
Distancia lejana: 350 ~ 600
Cm
-
土5%
-
Cm
Corriente media
Periodo de presentación de informes de 50ms
48
MA
Escenarios de aplicación
El sensor de movimiento/micromovimiento LD2411-S del cuerpo humano puede detectar e identificar el movimiento y el micromovimiento del cuerpo humano, e informar de la distancia en tiempo real. Es ampliamente utilizado en varios escenarios AIoT. Los tipos más utilizados son los siguientes
* Hogar inteligente
Perciba el Movimiento/micromovimiento del cuerpo humano y la distancia, e informe del resultado de detección de distancia para que el módulo de control principal controle de forma inteligente el funcionamiento de los electrodomésticos.
* Negocio inteligente
Puertas con sensor, escaleras mecánicas con sensor, etc.
* Iluminación inteligente
Control de acceso por inducción, intercomunicador de edificios, mirilla electrónica, etc.
* Seguridad inteligente
Control de acceso por inducción, intercomunicador de edificios, mirilla electrónica, etc..
Descripción de Harware
Dimensión

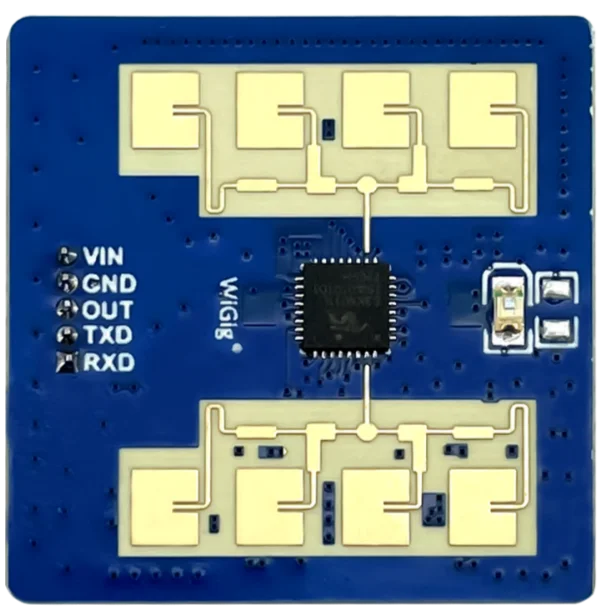

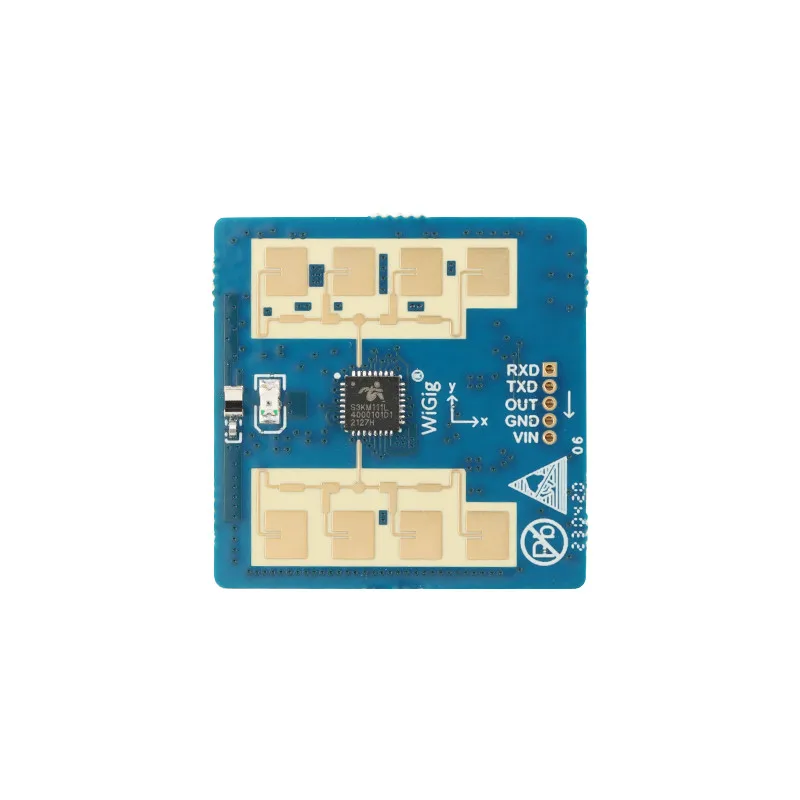

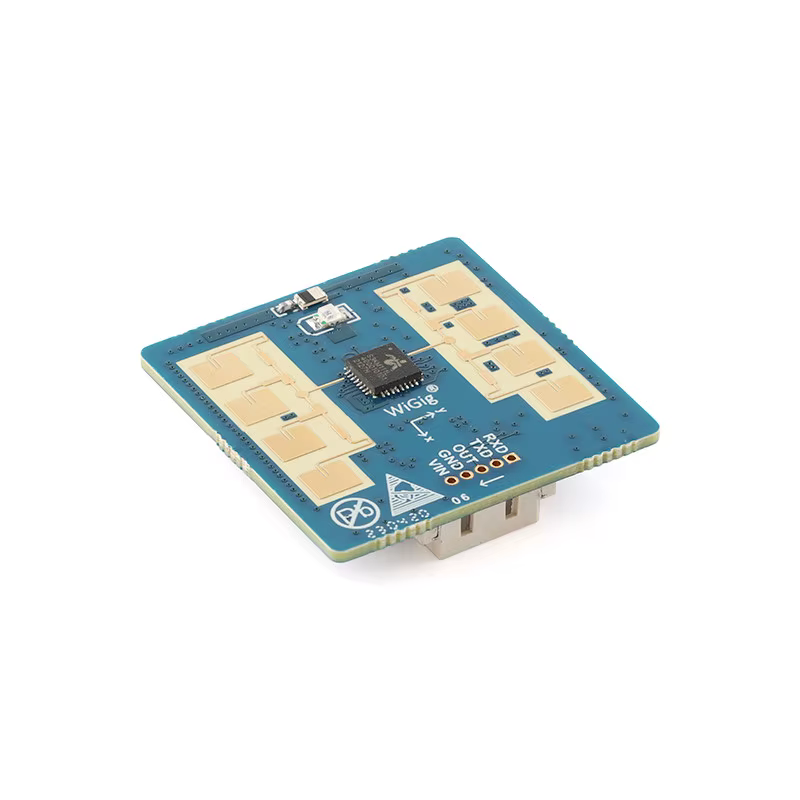

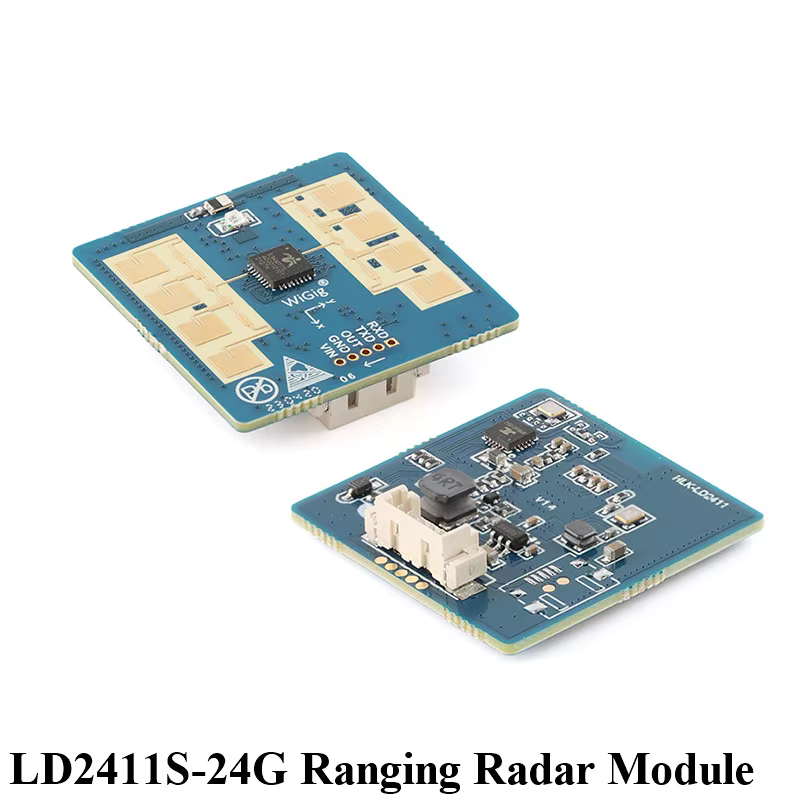

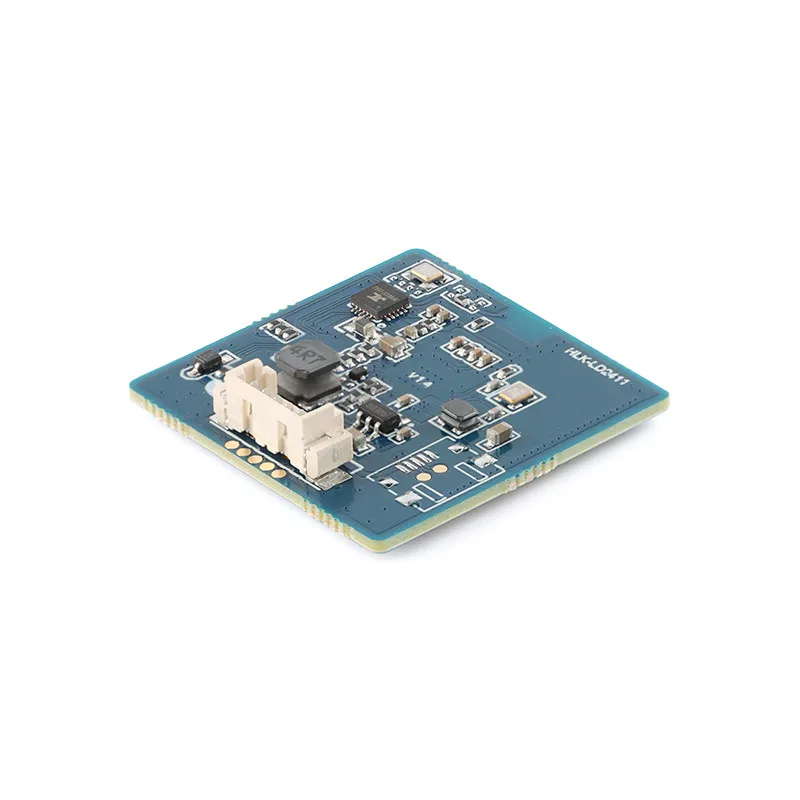

Imagen física del módulo Figure1

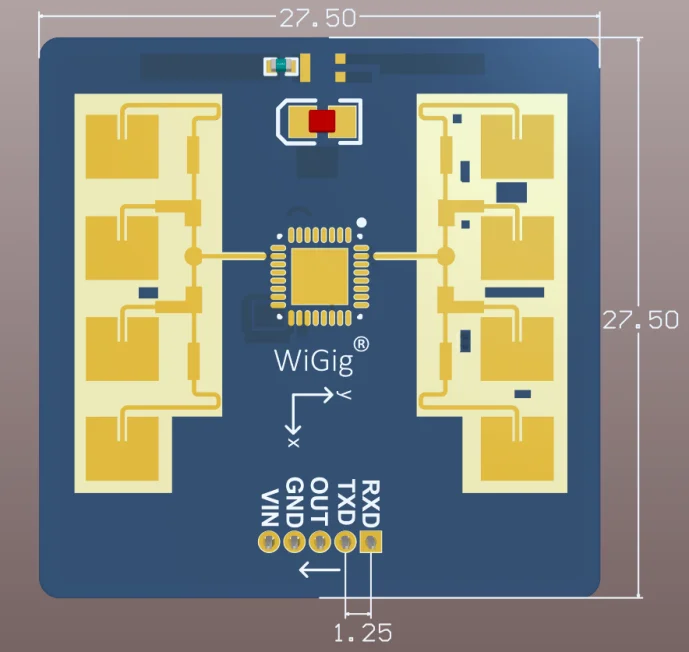

Tamaño del módulo Figure2
Tamaño del módulo: 27,5mm x 27,5mm,
Los 5 orificios de los pines están reservados para hardware (el valor predeterminado de fábrica no está equipado con pines)
