Descripción
1.Perfil del producto

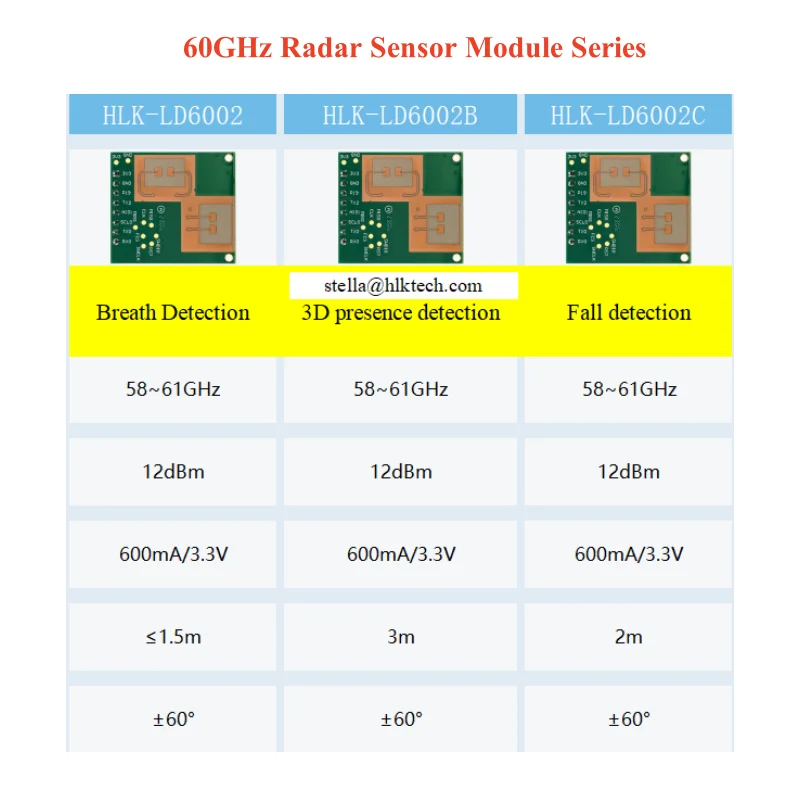

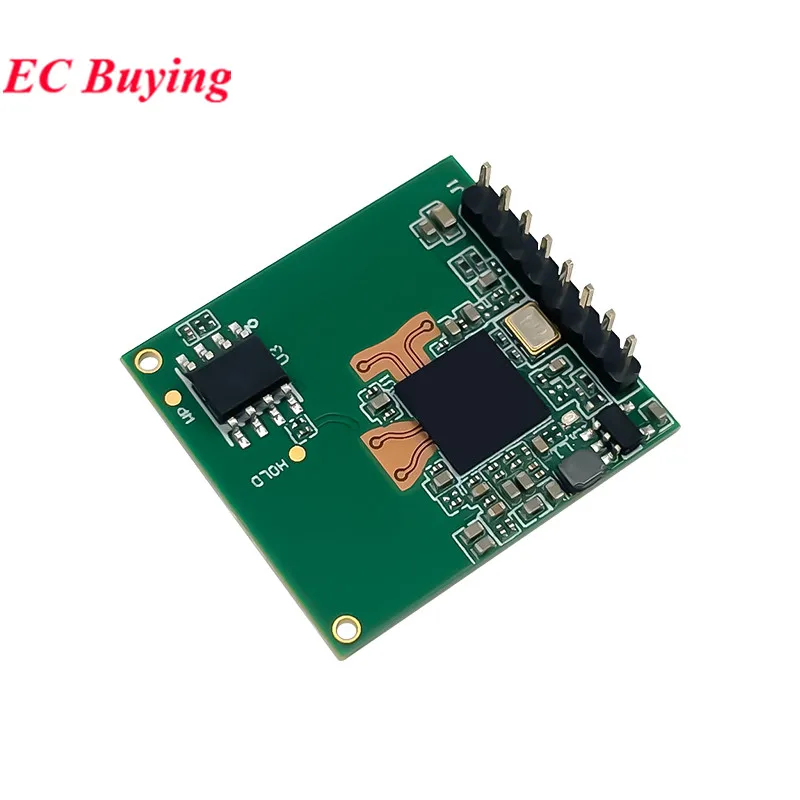

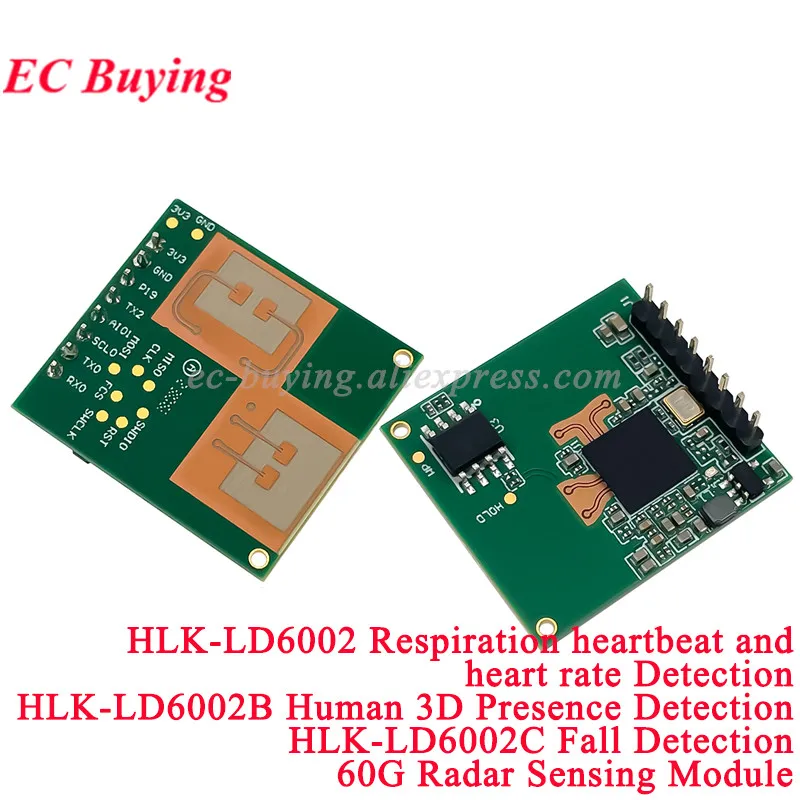

HLK-LD6002/LD6002B/LD6002Ces un módulo de sensor de radar desarrollado en baseADT6101Pchip, chip único integrado57 ~ 64 GHzsistema transceptor de radiofrecuencia,PCB 2T2Rantena microstrip,1 MB de flash, unidad de procesamiento de señales de radar, ARM® Cortex® -Núcleo M3.Este módulo se basa en elFMCWMecanismo de radar, para detectar el eco de radar de reflexión superficial del cuerpo humano, combinado con el algoritmo de procesamiento de señal de radar, para realizar la medición única de frecuencia cardíaca respiratoria en tiempo real.
2.Características del producto
Detección de radar basada en señal FMCW
Sin percepción de contacto de la respiración humana y la frecuencia cardíaca.
La distancia máxima de detección de la frecuencia cardíaca respiratoria humana es de 1,5 m.

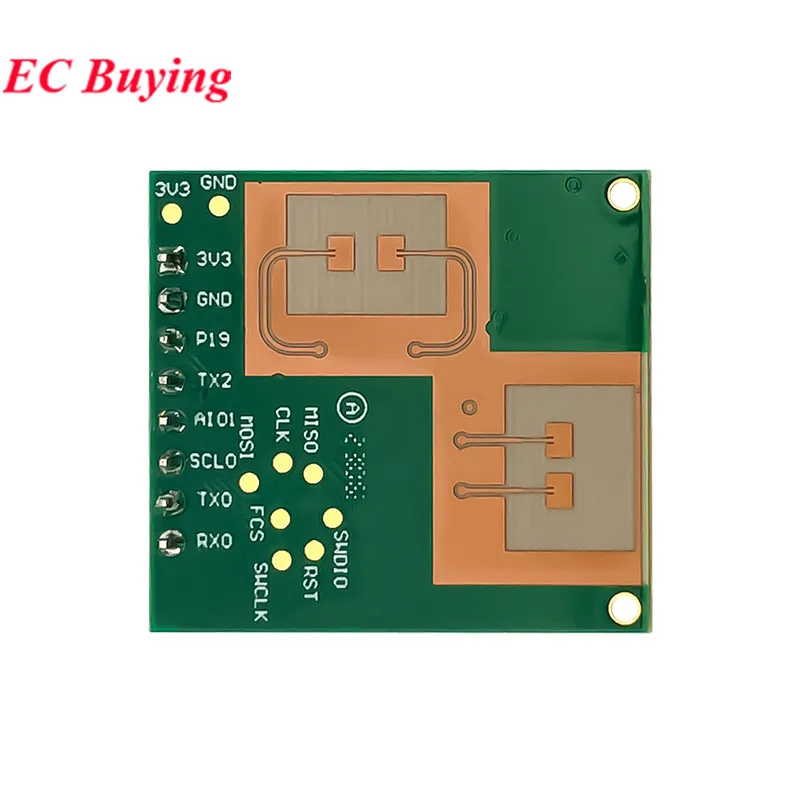

Interfaz UART universal, para proporcionar el protocolo de comunicación.
Reserve múltiples grupos de puertos IO y múltiples interfaces de comunicación para respaldar el desarrollo secundario del cliente, adecuado para múltiples escenarios
Tamaño pequeño, solo 25*31,5 mm, admite conexión en fila de agujas
No se ve afectado por la temperatura, humedad, ruido, flujo de aire, polvo, luz y otros entornos.
3. escenarios de aplicación
-Aplicaciones para el hogar inteligente
Según la medición de la frecuencia cardíaca respiratoria, para lograr la capacitancia en el hogar.
-Control de la salud
Los datos de frecuencia cardíaca respiratoria se monitorean en tiempo real.
-Salud de sagrado
Monitoreo de la frecuencia cardíaca respiratoria de personas mayores, informe anormal de inmediato a la policía.
4.Características y parámetros eléctricos.
Parámetros funcionales
Parámetro
Min.
Tipo
Máx.
Unidad Unidad
Respiración y latidos del corazón.
detección
distancia (cable torácica)
0.4
1.5
m
Medición respiratoria
precisión
90
%
Rango del número de
mediciones respiratorias
9
48
bpm
Medición del batido
precisión
90
%
Rango del número de
mediciones del latido del corazón
60
150
bpm
Tiempo de actualización
50
ms
Establecer el tiempo de detección
1
Min.
Número máximo de pruebas
1
Características eléctricas
parámetro percional
Min.
Tipo
Máx.
3.1
3.5
600
Características de RF
parámetro percional
Min.
Tipo
Máx.
z
EIRP
4
-60
+60
-60
+60

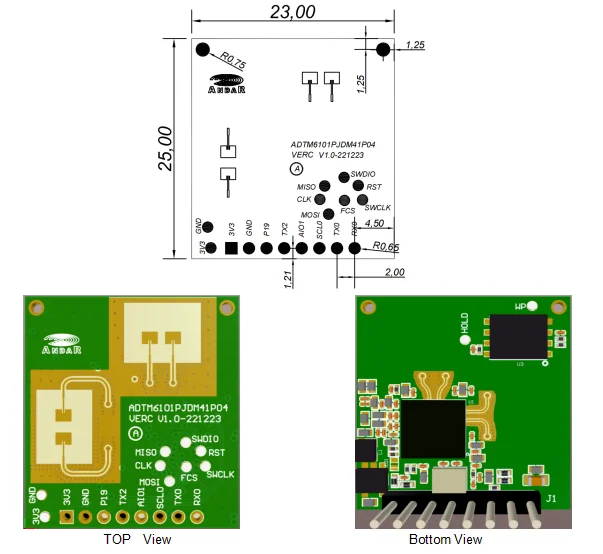

Dimensiones totales
Modo de instalación y rango de inducción.
1.Montado lateralmente, se recomienda que la altura de instalación del radar sea la misma que la altura del pecho del sujeto y que la posición del módulo sea de 1,5 m.

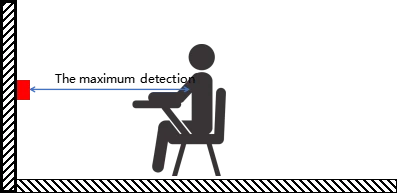

Diagrama esquemático montado lateralmente

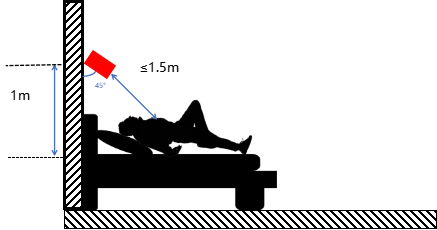

2. Instalación delgada, para la demanda de detección de frecuencia cardíaca respiratoria del sueño, puede usar instalación de inclinación, los requisitos de radar instalados sobre la cabecera de una cama son de 1 m de altura, inclinación hacia abajo 45 ° en el medio de la implantación, controle la distancia del radar y el cofre dentro de 1,5 m, dirección normal del radar en la posición de detección principal, para garantizar que el radar pueda detectar datos de latidos respiratorios.
