Descripción
Aquí hay alguna documentación en inglés para el módulo de comunicación serial Bluetooth de la serie de Bluetooth:
Introducción

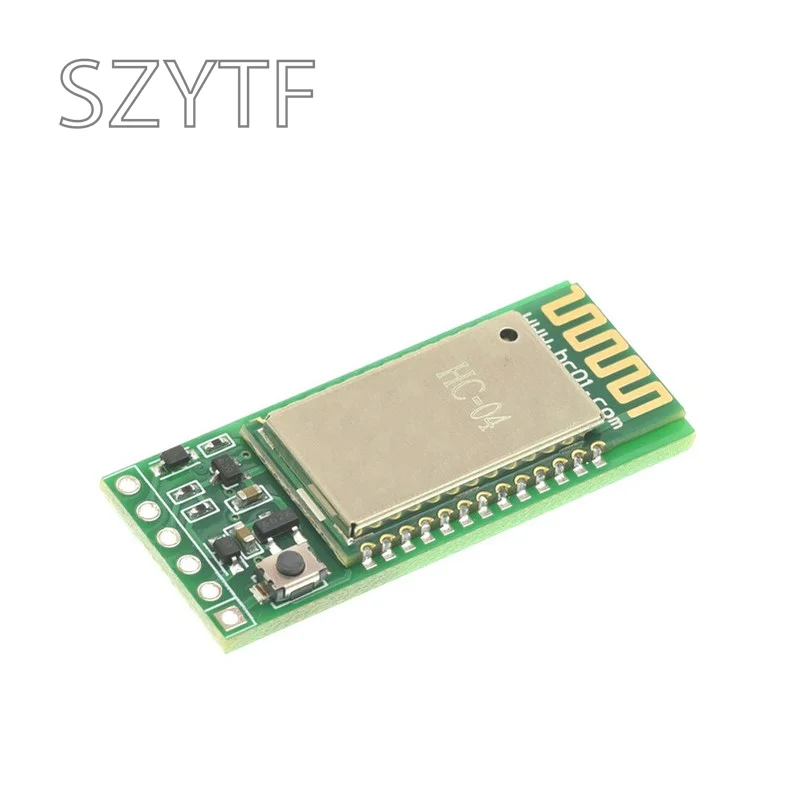

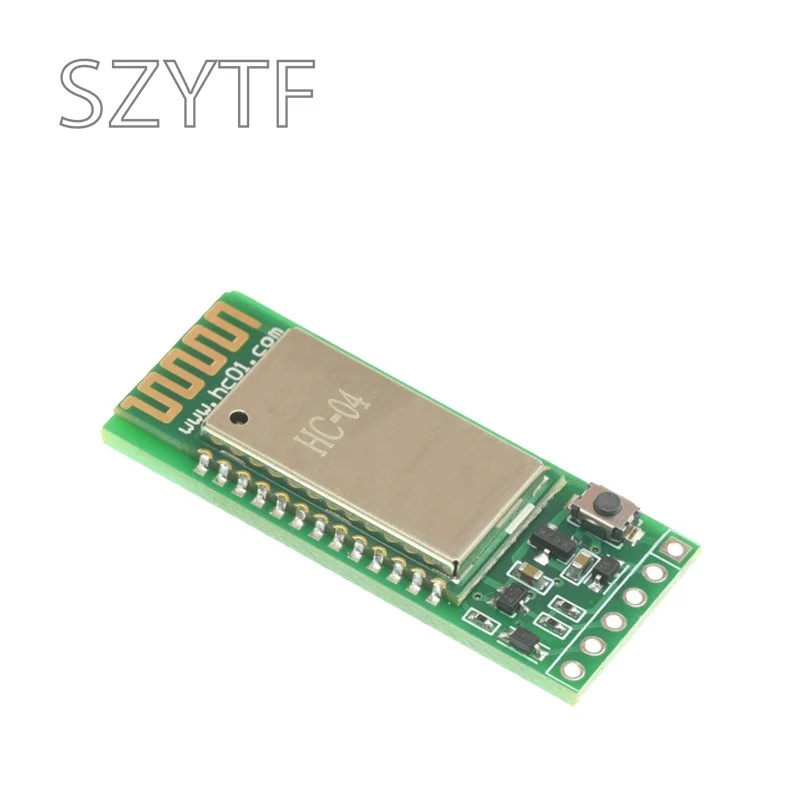

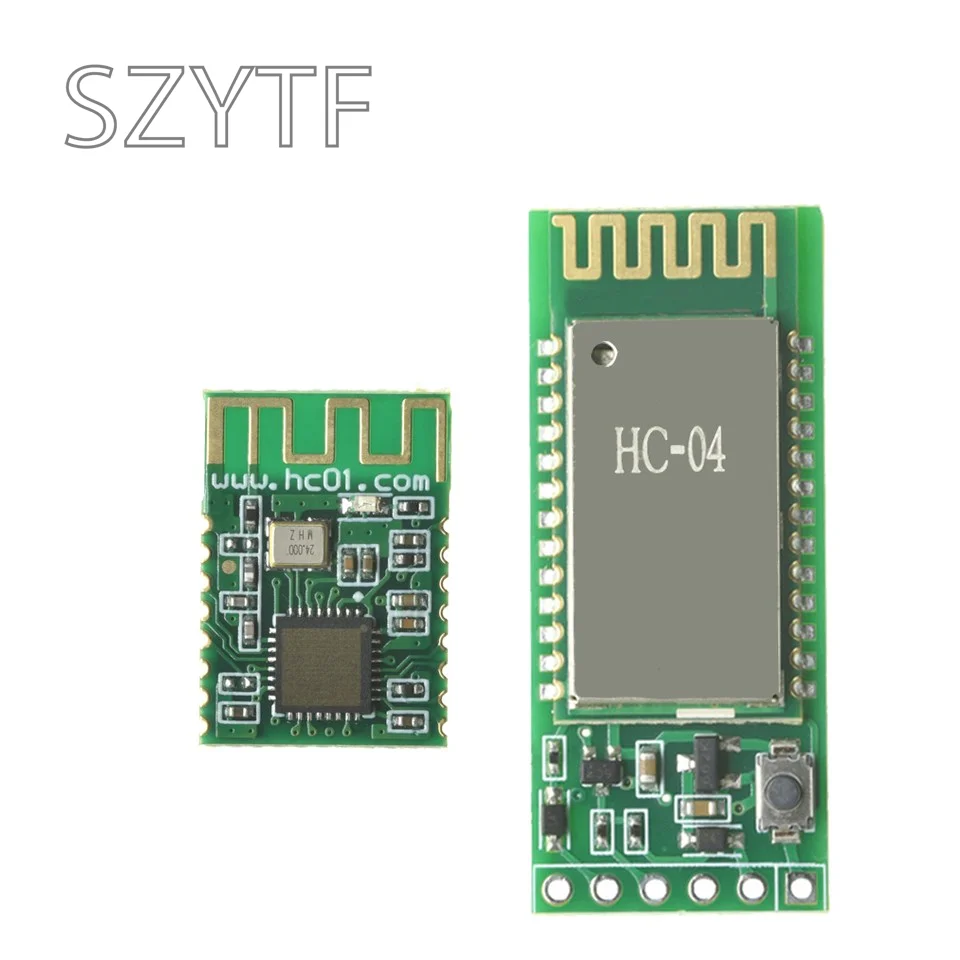

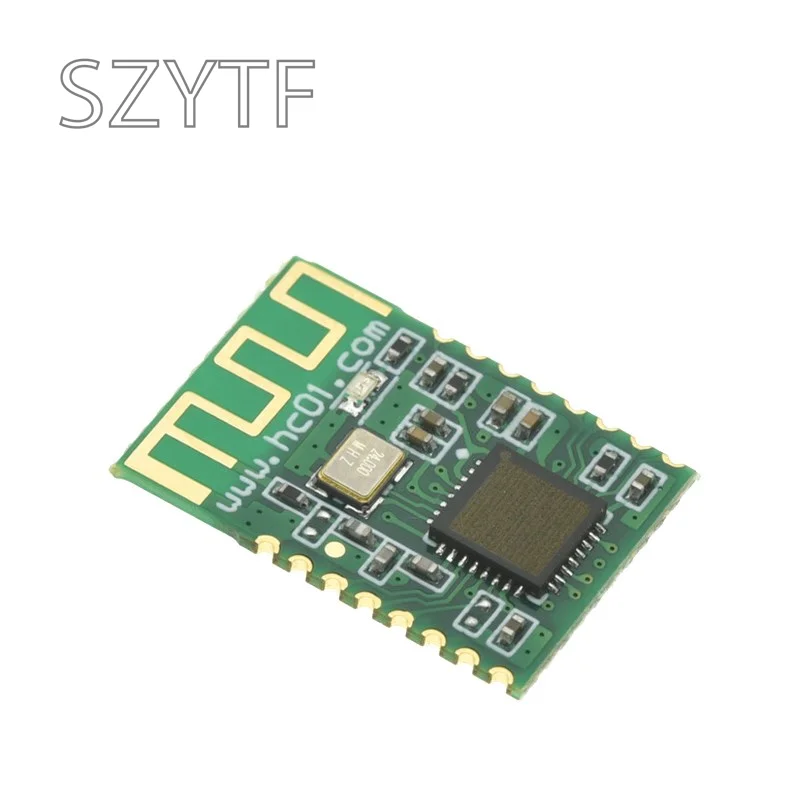

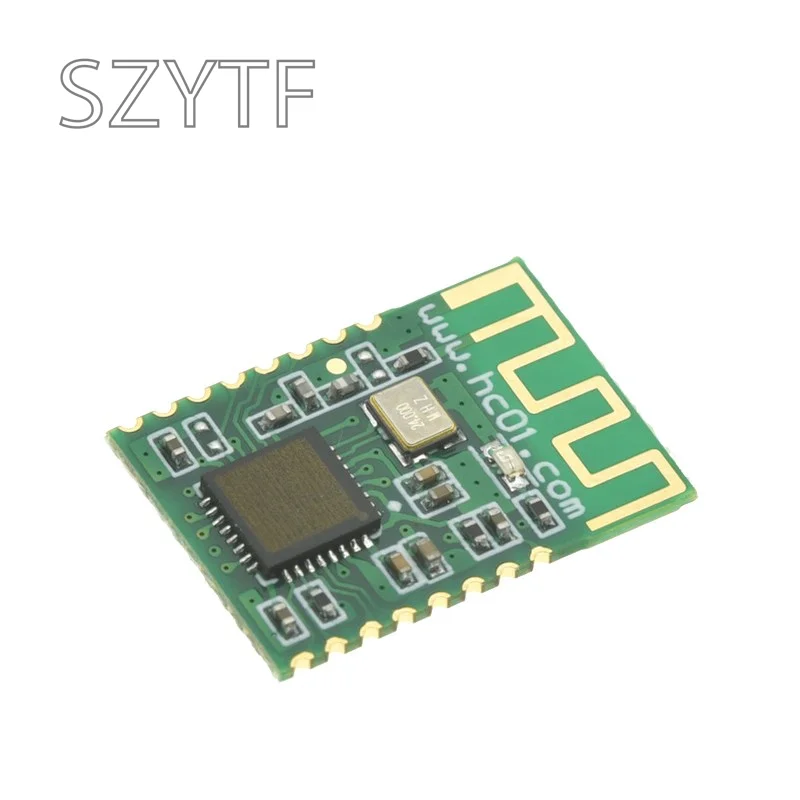

El es un módulo de comunicación serial Bluetooth que se puede utilizar para conectar dos dispositivos a través de una conexión Bluetooth. Es una opción popular para proyectos que requieren comunicación inalámbrica, como control remoto, automatización del hogar y registro de datos.
El HC-04 tiene una serie de características que lo convierten en un módulo versátil y fiable, que incluyen:
- Admite una variedad de velocidades en baudios, hasta 115200bps
- Soporte para cifrado y autenticación
- Bajo consumo de energía
Especificaciones
- Voltaje de funcionamiento: 3,3 V-5V
- Corriente de funcionamiento: 20mA
- Potencia de transmisión: + 5dBm
- Sensibilidad de recepción: -90dBm
- Velocidad en baudios: 9600bps, 19200bps, 38400bps, 57600bps, 115200bps
- Cifrado: AES de 128 bits
- Autenticación: secreto compartido de 128 bits

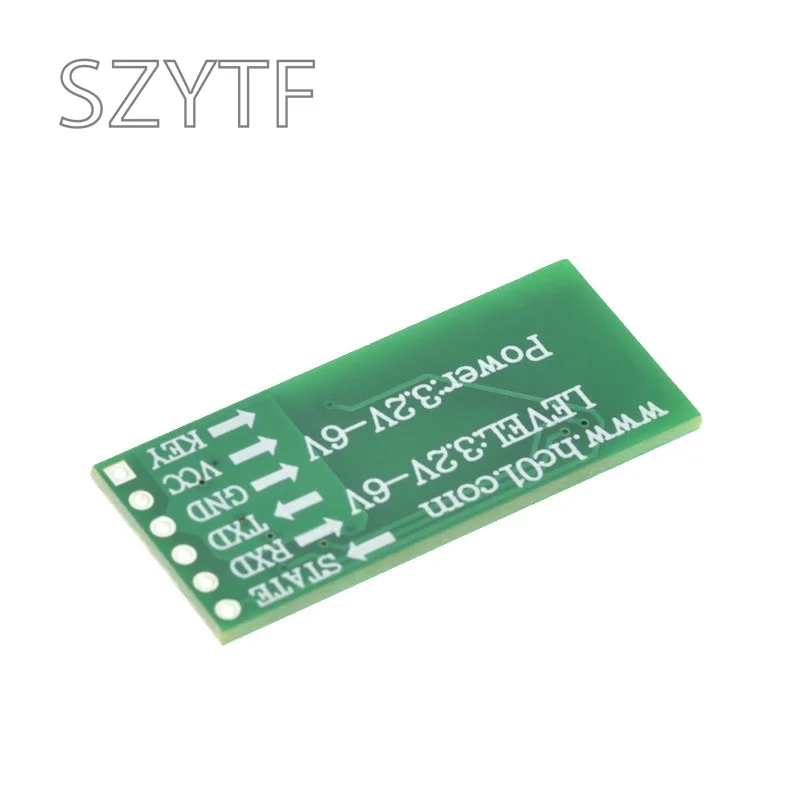

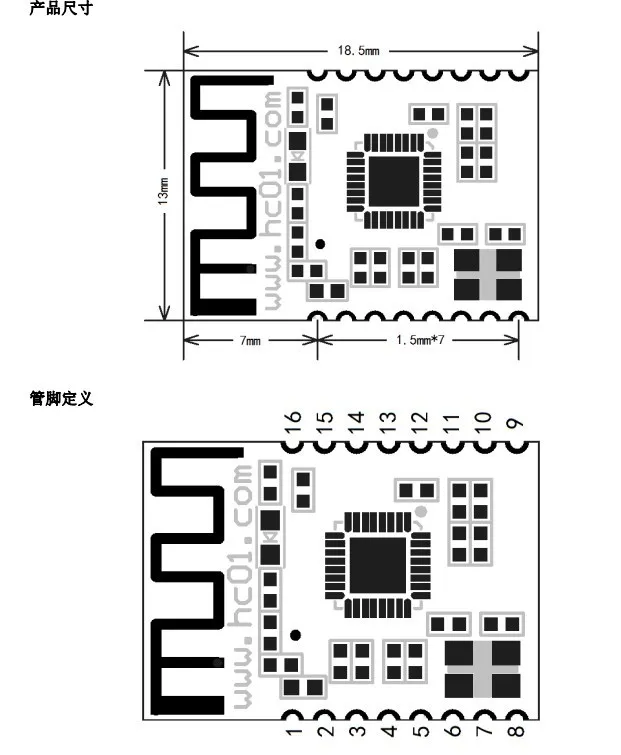

Pinout,
- VCC: entrada de alimentación
- GND: Suelo
- TXD: transmisión de datos
- RXD: Recibir datos
- EN: Habilitar
- CLAVE: Llave
Cableado
El HC-04 es un módulo relativamente simple de cablear. Las únicas conexiones necesarias son la fuente de alimentación, los datos de transmisión y los datos de recepción. Los Pines de habilitación y clave son opcionales y se utilizan para funciones avanzadas.
Para cablear el HC-04, simplemente conecta el PIN VCC a la fuente de alimentación, el PIN GND a tierra y el PIN TXD al pin de transmisión de datos del otro dispositivo. El pin RXD está conectado al pin de recepción de datos del otro dispositivo.
Comandos AT
El HC-04 se puede configurar utilizando los comandos AT. Los comandos AT son un conjunto de comandos estándar que se pueden utilizar para controlar el comportamiento del módulo.
Para entrar en el modo de comando AT, mantenga presionado el PIN KEY mientras enciende el módulo. El LED parpadeará para indicar que el módulo está en el modo de comando AT.
Una vez que el módulo está en modo de comando AT, puede enviar comandos AT usando un programa de terminal serie. La siguiente es una lista de algunos de los comandos AT más comunes:
- AT: Devuelve el número de versión del módulo
- AT + NOMBRE: Establece el nombre del módulo
- AT + PSWD: establece la contraseña para el módulo
- AT + BAUD: establece la velocidad en baudios del módulo
- AT + CMODE: establece el modo de comunicación del módulo
- AT + ROLE: Establece el rol del módulo
- AT + PAIR: Empareje el módulo con otro dispositivo
- AT + CONNECT: Conectar a otro dispositivo
- AT + DESCONEXIÓN: Desconectar de otro dispositivo
