En Stock
3,09 €
Con la garantía de
Color
Última actualización: 2026-01-29T23:35:42.933Z
Descripción

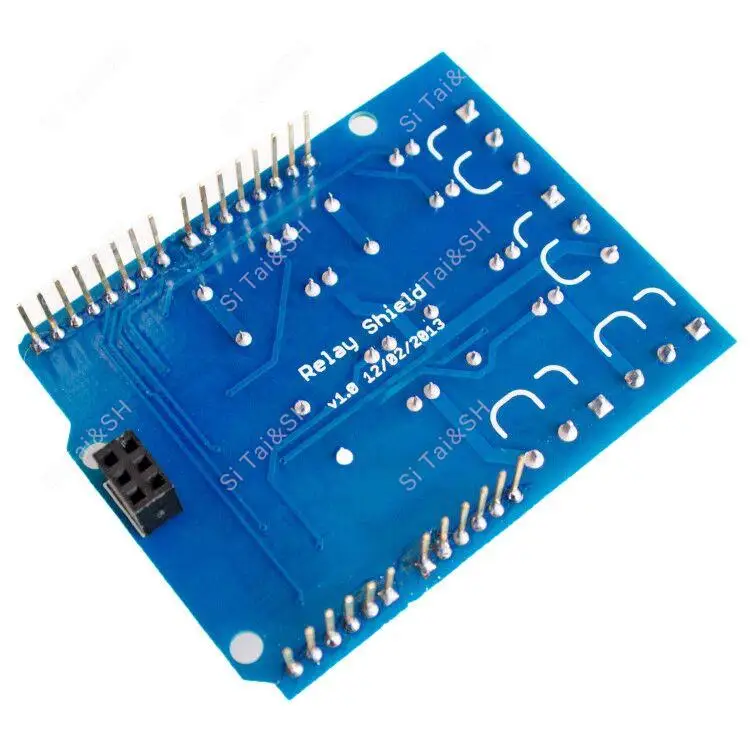

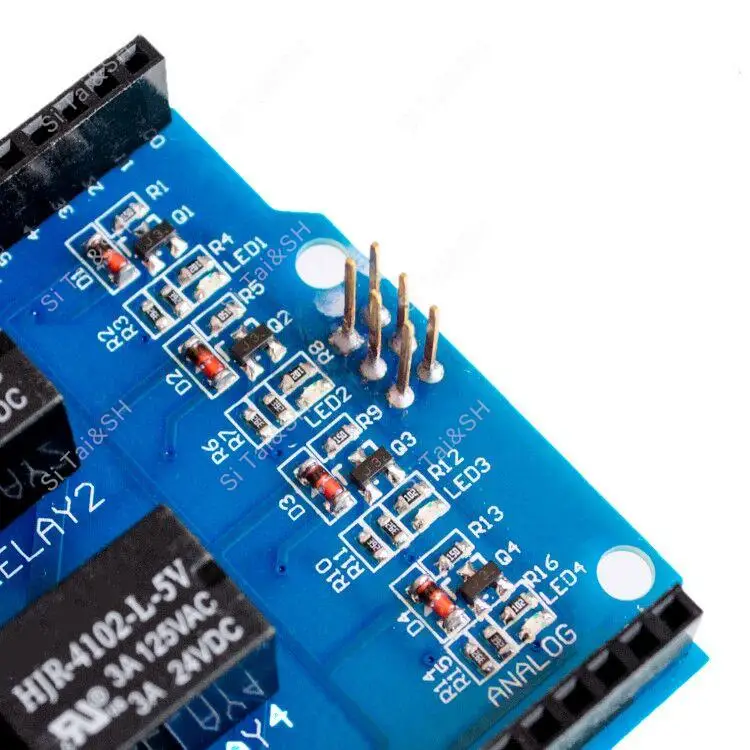

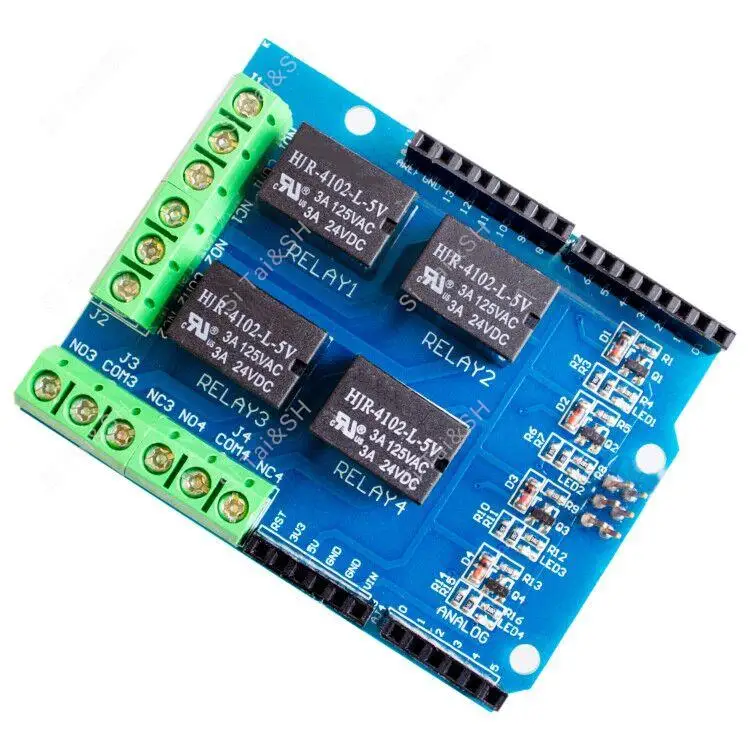

100% nuevo y de alta calidadRelay Shield (es decir, módulo de relé cuádruple de 5 V) es un pequeño módulo electrónico de uso común para equipos de alimentación de control de señal de corriente, que permite que los dispositivos de control de un solo chip de alta potencia se utilicen ampliamente en el sistema SCM para realizar proyectos de hogar inteligente;y se puede conectar directamente al uso compatible de varios tipos de placas base, eliminando los problemas del cable de conexión.Las características del módulo son las siguientes:1.Estándar para interfaces y formas de escudo2.Puede continuar apilando otras placas de expansión.3.3 orificios de posicionamiento de tornillos M3 para una fácil instalación4.Cierre de contacto normalmente abierto de alta unidad (5 V o 3,3 V)5.Indicador de relé integrado (rojo)Nota especial: Cuando utilice la placa For UNO conectada a ella, debido a que la interfaz USB UNO es extremadamente alta, debe evitar que los terminales verdes cortocircuiten su carcasa.Interfaz de escudo de relé: (la última imagen muestra)Relé: sky-relé de 5 V CC, modelo HJR-4102-L-5 V, que Relé1 nombre del primer relé, el otro, etc.Interfaz de alimentación: interfaz de alimentación de 5 V CCIndicador: cuatro luces son rojas cuando el relé está alto, el indicador correspondiente se iluminará.Terminales de relé: El terminal de alta potencia y alta corriente y alto voltaje se puede conectar al dispositivo. El 1o pie (es decir, NOx) es un pin normalmente abierto, el pin NCx normalmente está cerrado, COMx es común, i. e., cuando el relé no está accionado, NOx y COMx se abren entre dos pines, conexión NCx y COMx; Cuando el pin de señal de control del relé (x) es un relé de accionamiento alto, la conexión NOx y COMx se abre entre NCx y COMx.
