Color
Descripción
Características

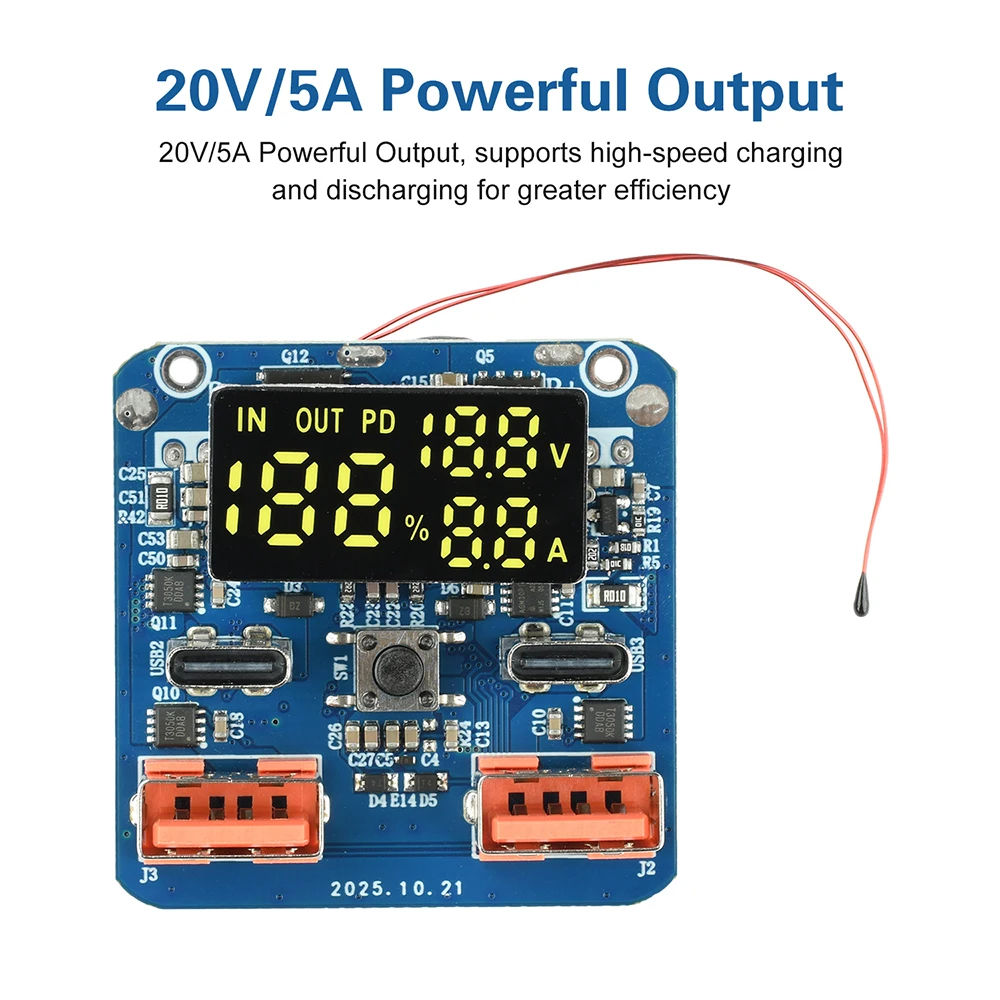

1.La robusta capacidad de salida de 20 V/5 A satisface las demandas de carga y descarga de alta velocidad, lo que mejora la eficiencia operativa

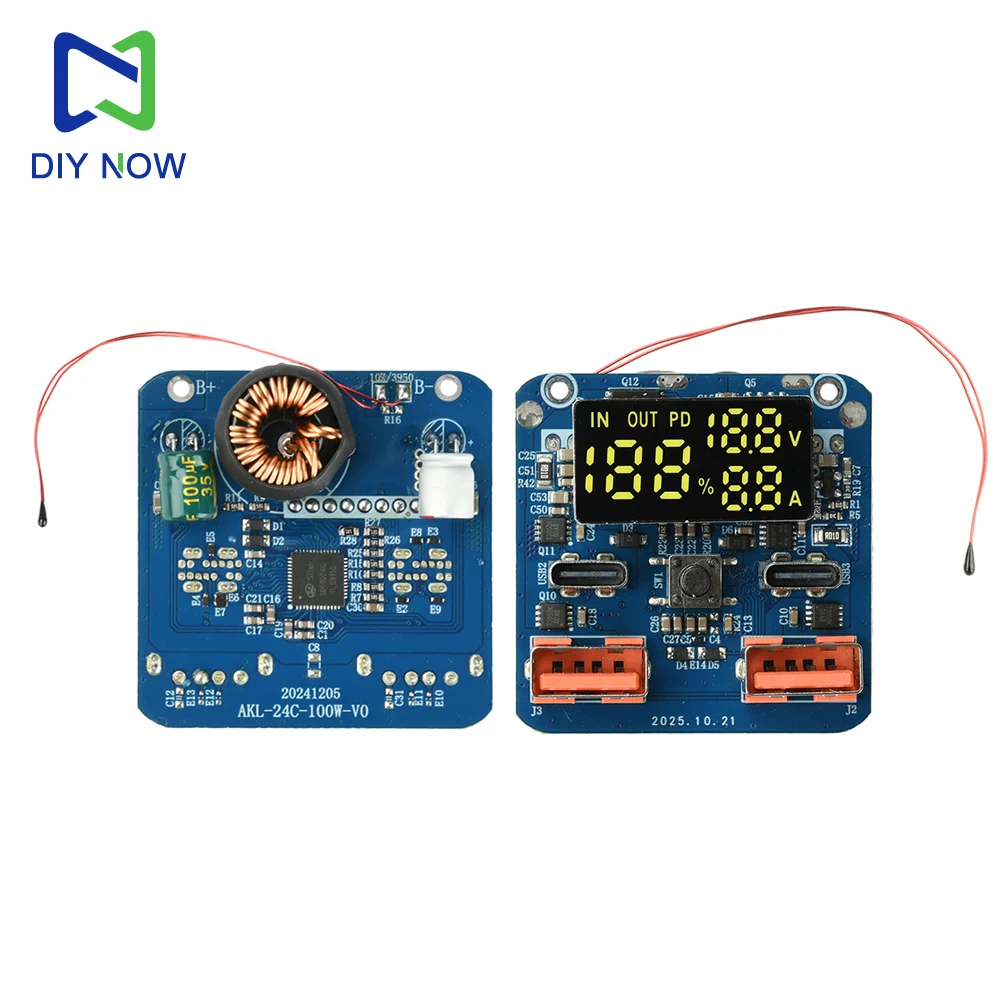

2.El circuito buck-boost inteligente incorporado admite diversos escenarios de entrada/salida de voltaje, compatible con múltiples dispositivos

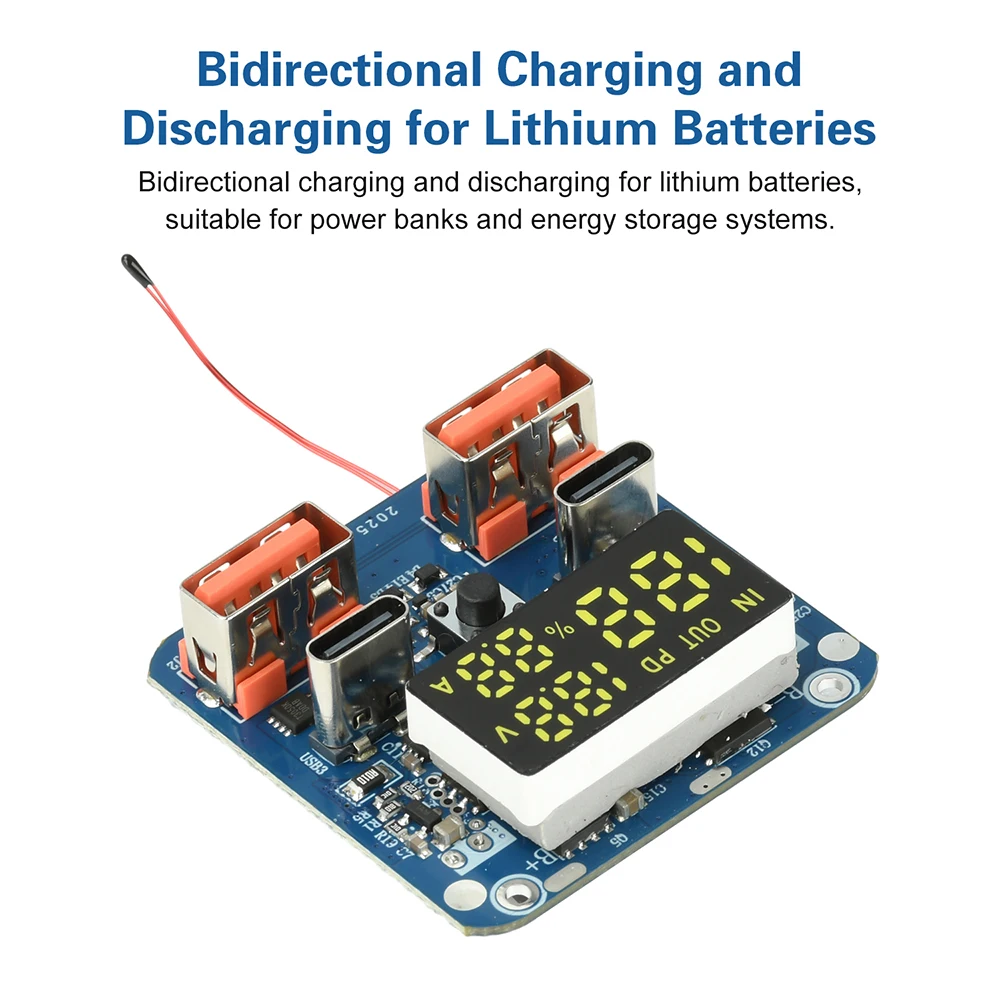

3.Carga/descarga de batería de litio bidireccional adecuada para bancos de energía, sistemas de almacenamiento de energía y aplicaciones similares
4.Identifica inteligentemente los requisitos del dispositivo para una adaptación de corriente/voltaje segura y eficiente
5.Coincide con precisión el rango de voltaje de funcionamiento de la batería para garantizar la seguridad de carga/descarga y la longevidad de la batería.
Parámetro
Puerto tipo C: PD100W 20V5A
Puertos USB: SCP22.5W 4.5V5A, 18W/20W 9V2A
Visualización del porcentaje de la batería
Visualización de corriente/voltaje
Precauciones:
1.Nunca suelde mientras está energizado.Al soldar los cables + y - de la placa principal, asegúrese de que estén desenergizados para evitar el 99,99% de los accidentes.
2.La placa principal sólo tiene + y -.Soldar mientras los riesgos energizados se queman por temblores de manos.Desconecte siempre la alimentación antes de soldar, conectando primero + y - de la placa principal.¡El terminal negativo del paquete de baterías debe soldarse por último!Los dos cables de la placa base no pueden equilibrar la batería; la función de protección de equilibrio reside en la placa de protección de la batería de litio.
3.Es posible que el primer encendido no muestre el nivel de la batería con precisión; se recuperará después de unos ciclos.
4.La capacidad predeterminada es de 500 mAh por celda.Las variaciones importantes pueden provocar una visualización inexacta del nivel de batería, pero esto no afecta otras funciones.No hay necesidad de preocuparse por la sobrecarga o la descarga excesiva.
El paquete incluye
Módulo * 1
Características
1.La potente salida de 20 V/5 A admite carga y descarga de alta velocidad para una mayor eficiencia

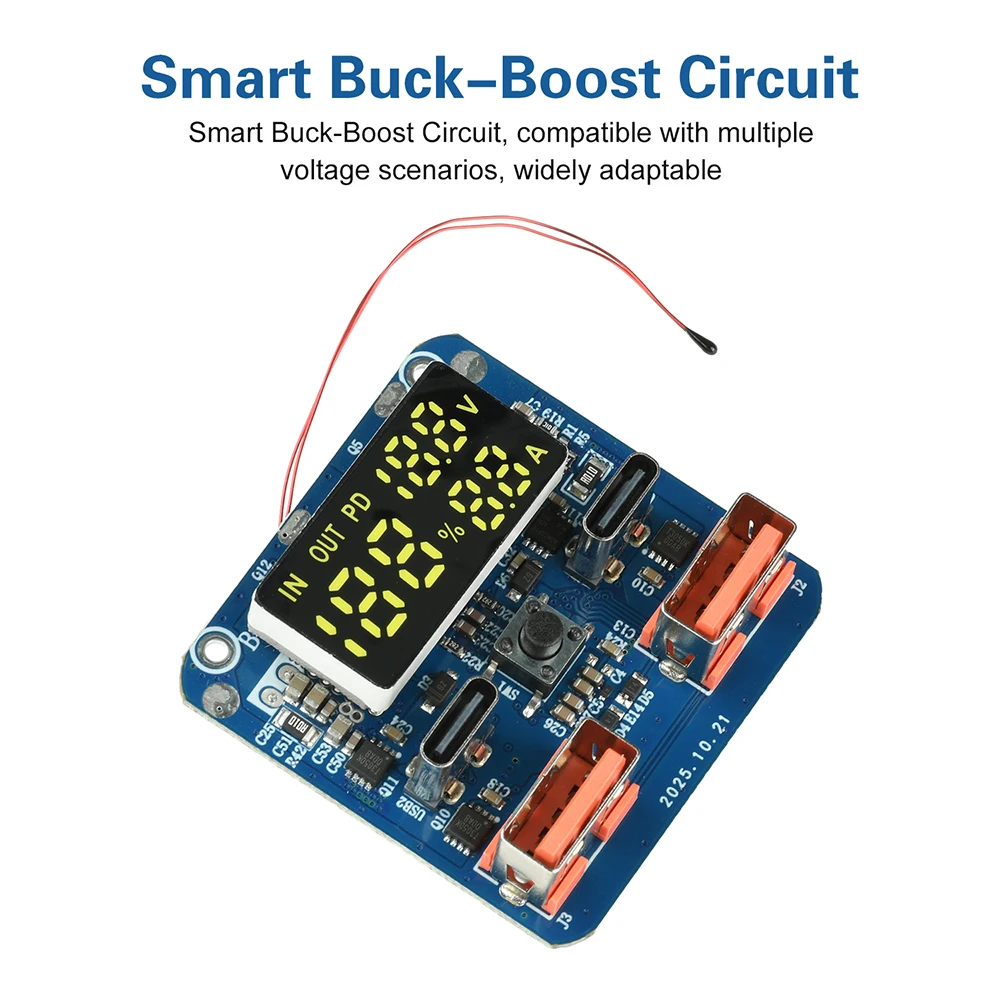

2.Los circuitos inteligentes de refuerzo garantizan la compatibilidad entre múltiples escenarios de voltaje y una amplia adaptabilidad.
3.Carga/descarga bidireccional para baterías de litio, adecuada para bancos de energía y sistemas de almacenamiento de energía.
4.El reconocimiento inteligente del dispositivo coincide automáticamente con corriente y voltaje para un funcionamiento seguro y eficiente
5.Coincide con precisión en el rango de voltaje de la batería para garantizar la seguridad y prolongar la vida útil.
Parámetro

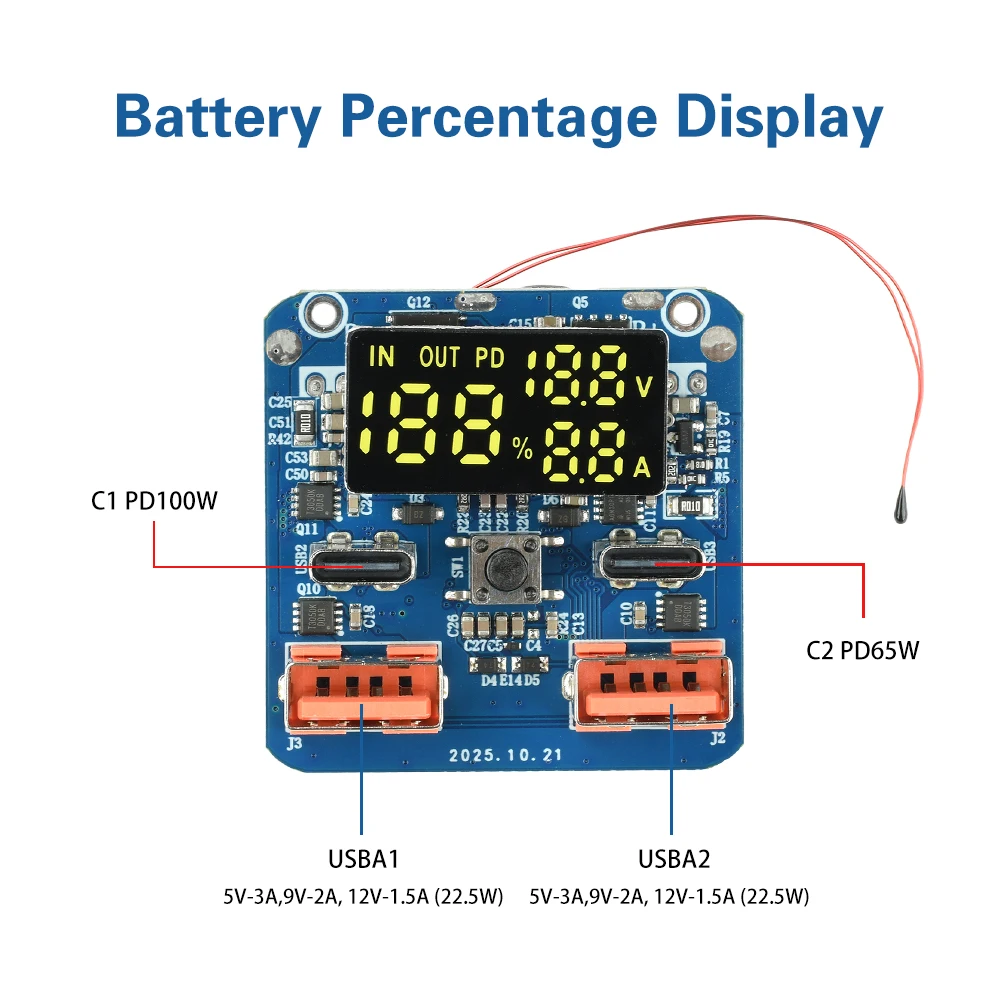

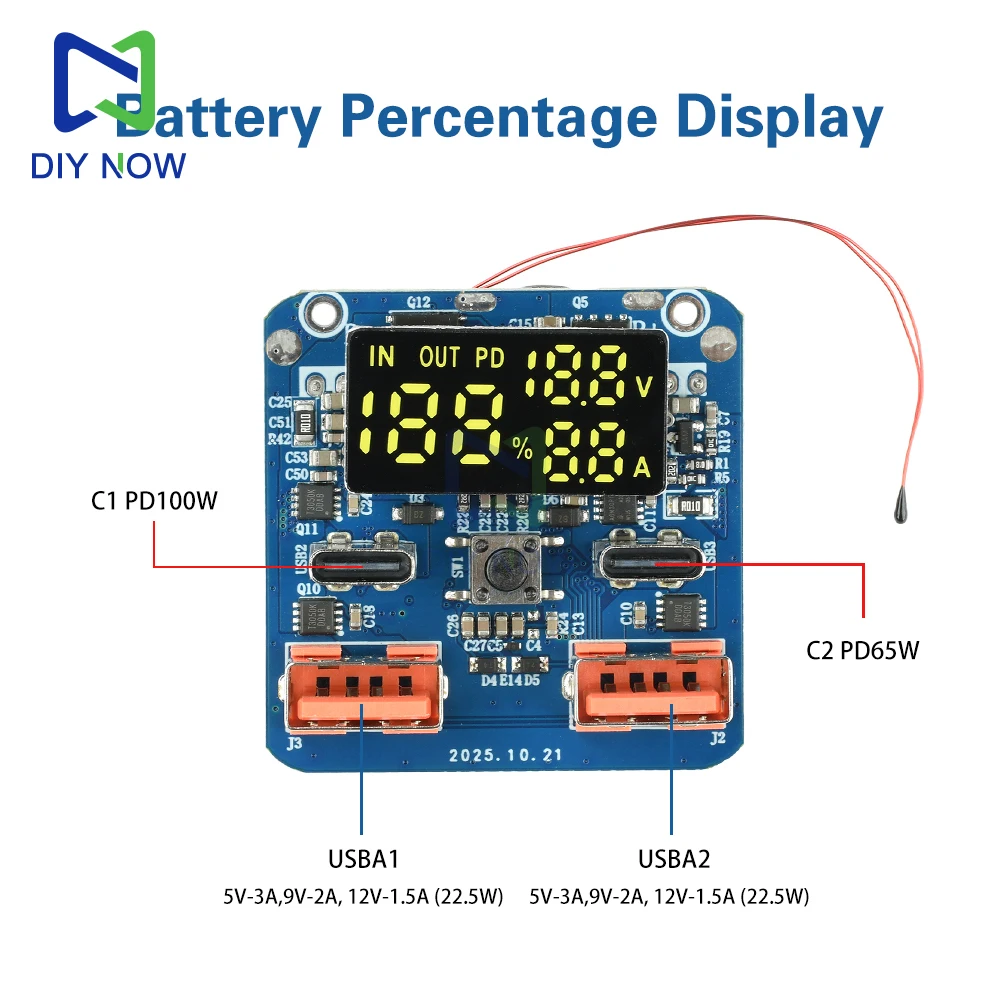

Entrada tipo C1: 5V-3A, 9V-3A, 12V-3A, 15V-3A
Entrada tipo C2: 5V-3A, 9V-3A, 12V-3A, 15V-3A, 20V-33.25A
Salida tipo C1: 5V-3A, 9V-3A, 12V-3A, 15V-3A, 20V-5A
Salida tipo C2: 5V-3A, 9V-3A, 12V-3A, 15V-3A, 20V-33.25A
Salida USBA1: 5V-3A, 9V-2A, 12V-1.5A (22.5W)
Salida USBA2: 5V-3A, 9V-2A, 12V-1.5A (22.5W)

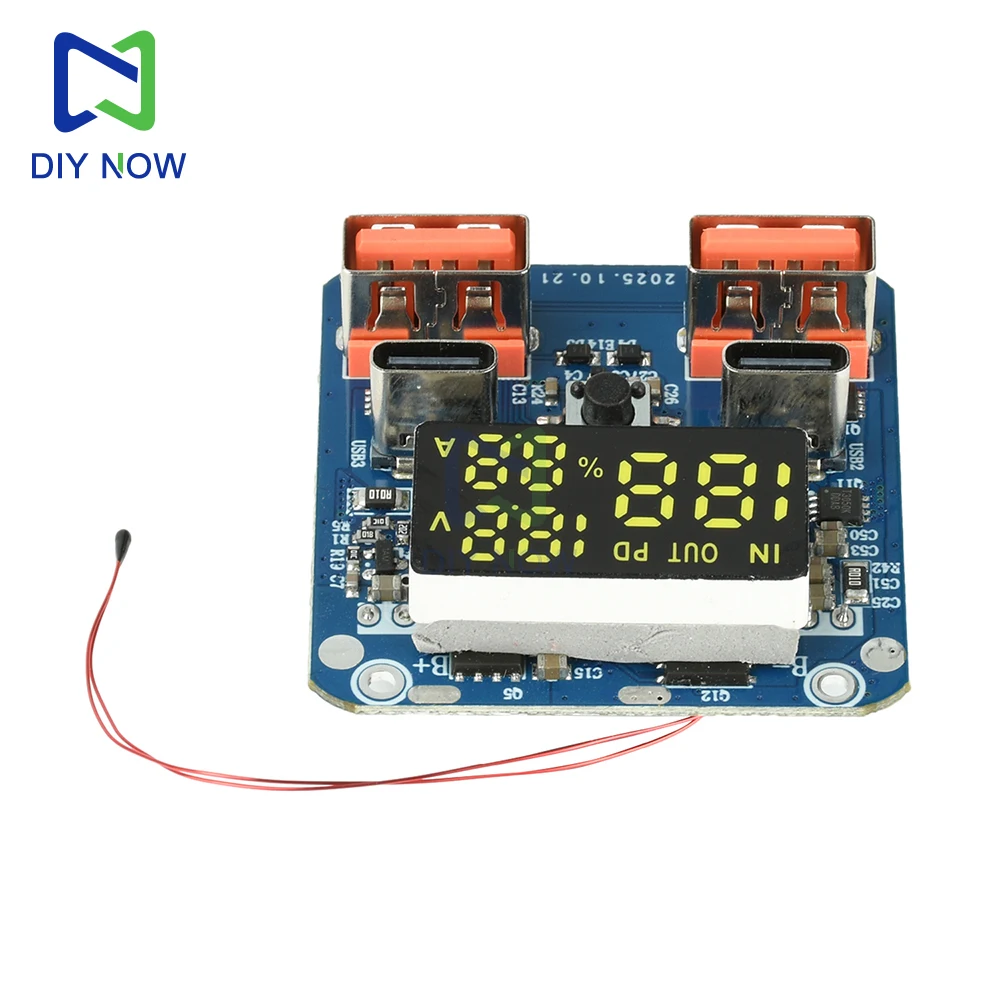

Visualización digital en tiempo real del nivel, voltaje y corriente de la batería

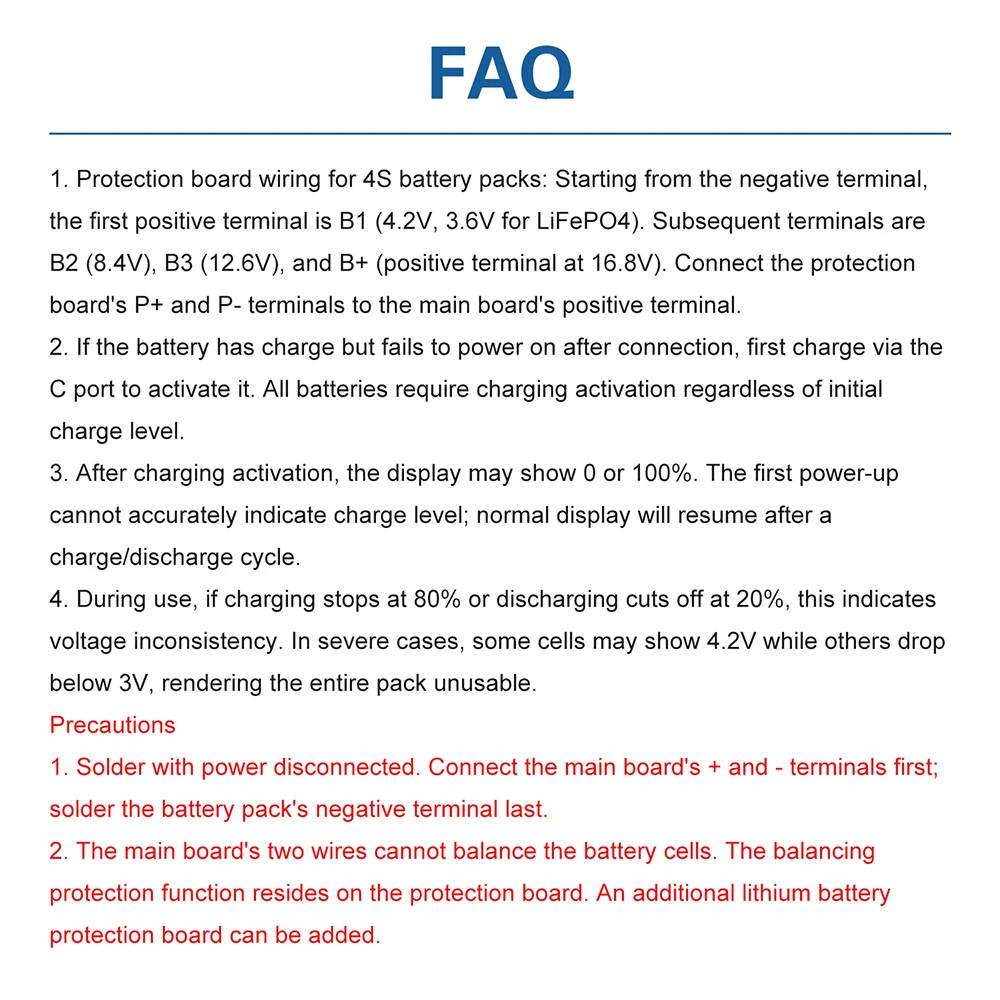

Preguntas frecuentes

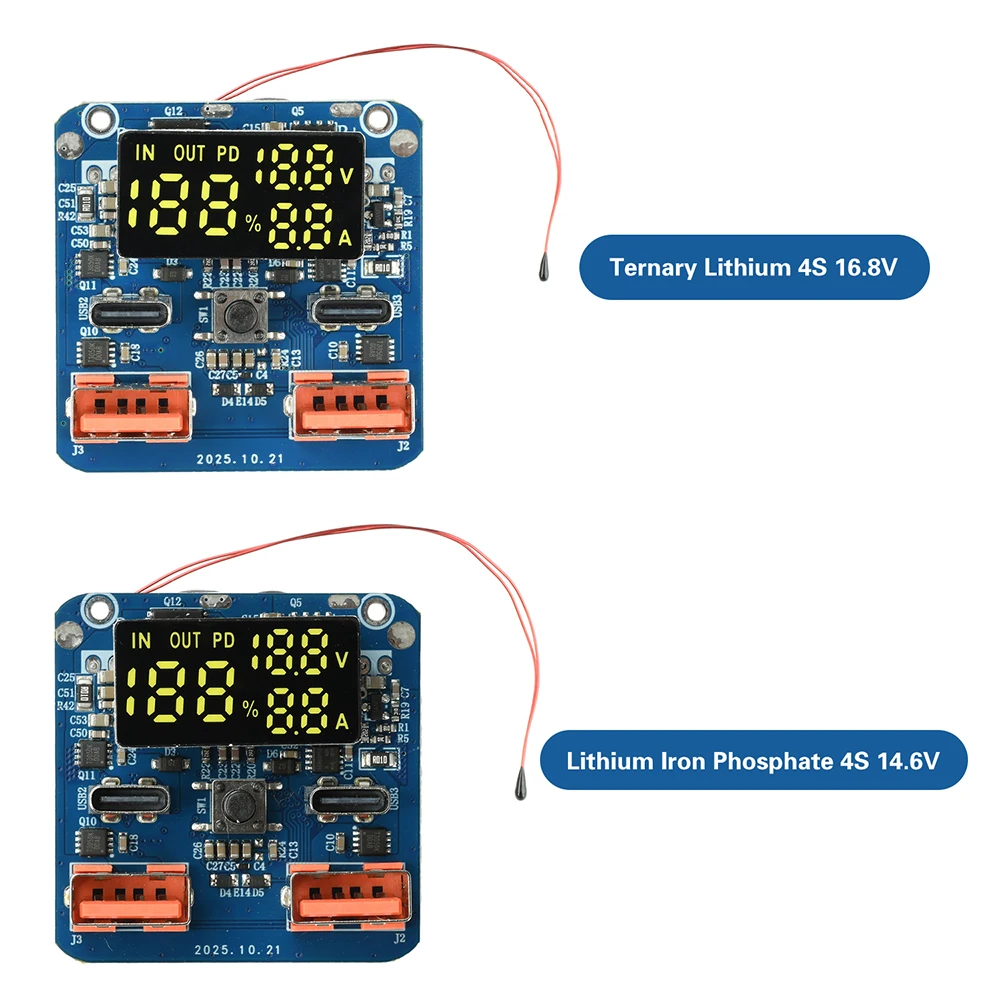

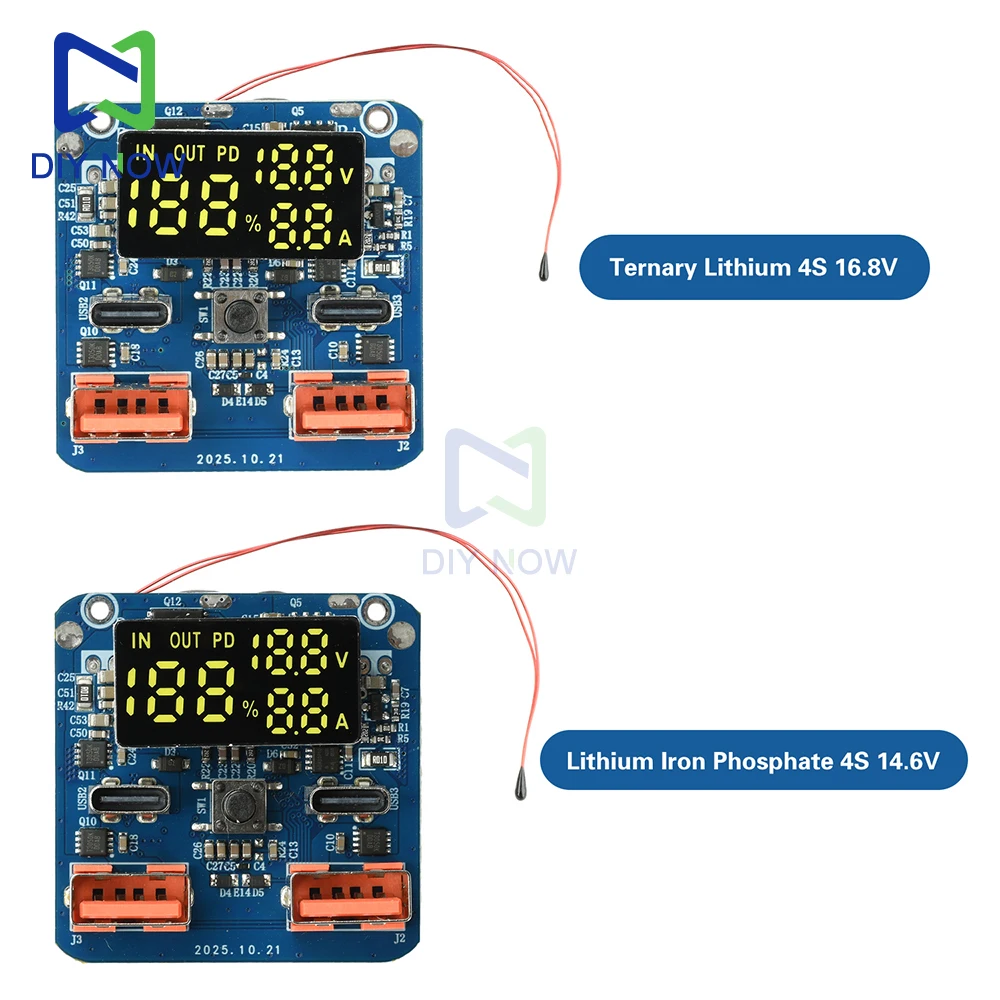

1.Cableado de la placa de protección: Para un paquete de baterías 4S, a partir del terminal negativo, el primer terminal positivo es B1 (4,2 V para LiFePO4, 3,6 V para LiFePO4).Los terminales posteriores son B2 (8,4 V), B3 (12,6 V) y B+ (terminal positivo a 16,8 V).Conecte los P+ y P- de la placa de protección al terminal positivo de la placa principal.
2.Si la batería se carga pero no se enciende después de la conexión, primero enciéndala cargándola a través del puerto C.Todas las baterías requieren activación independientemente del nivel de carga inicial.
3.Después de la activación de la carga, la pantalla puede mostrar 0 o 100%.Es posible que el encendido inicial no refleje con precisión el nivel de carga; La pantalla normal se reanuda después de un ciclo de carga/descarga.
4.Durante el uso, la carga se detiene al 80% o la descarga se detiene al 20% debido a una inconsistencia de voltaje.En casos graves, una batería completamente cargada puede mostrar 4,2 V mientras que otras caen por debajo de 3 V, lo que hace que todo el sistema sea inutilizable.
Notas importantes
1.Soldadura con alimentación desconectada.Conecte primero los terminales + y - de la placa principal; suelde el último terminal negativo del paquete de baterías.
2.Los dos cables de la placa principal no pueden equilibrar las baterías.La función de protección de equilibrio reside en el tablero de protección.Se puede agregar una placa de protección adicional de batería de litio.
