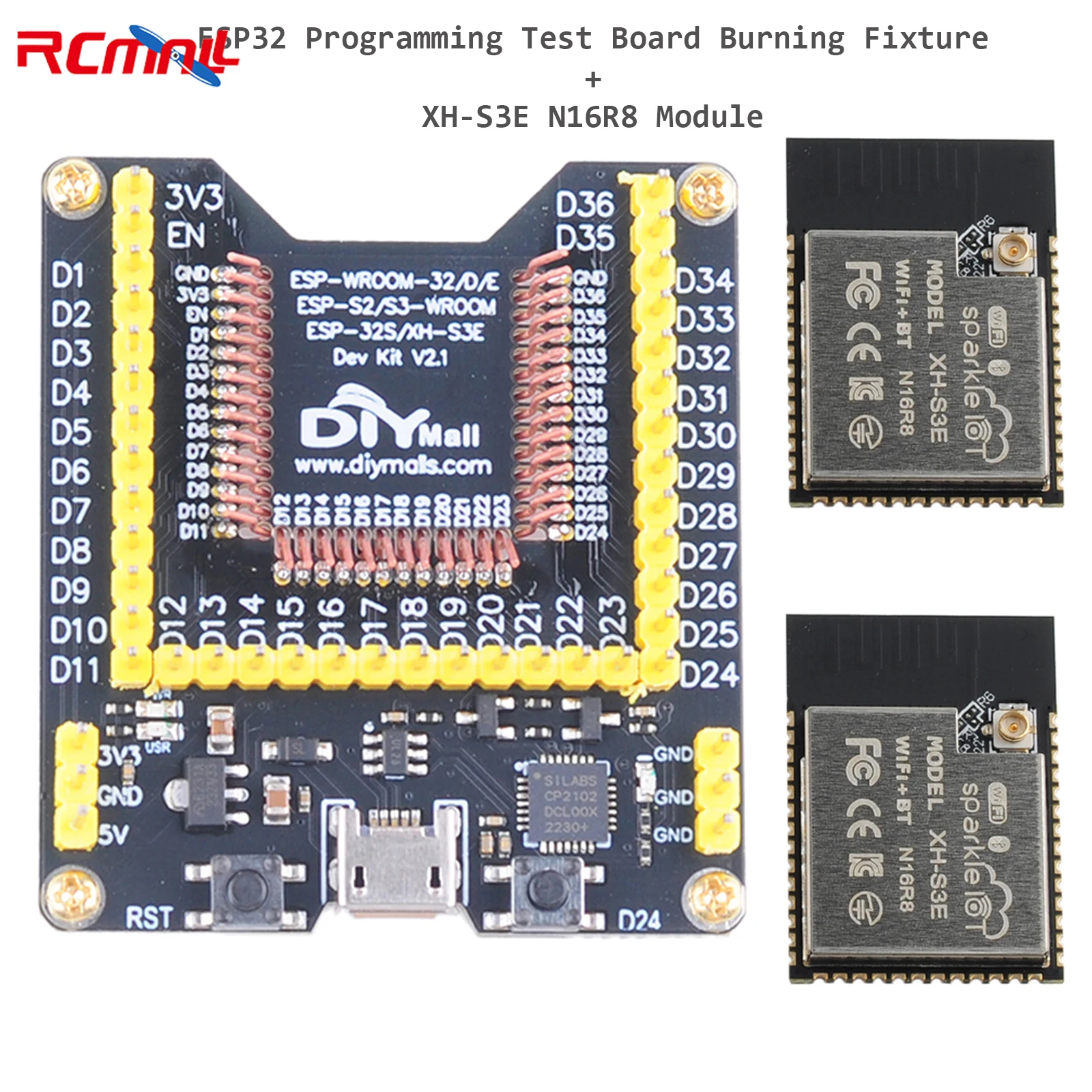

Módulo de programación ESP32, placa de prueba, placa de desarrollo de sistema de accesorios de grabación + 2 uds., módulo ESP32-S3-WROOM-1 XH-S3E N16R8

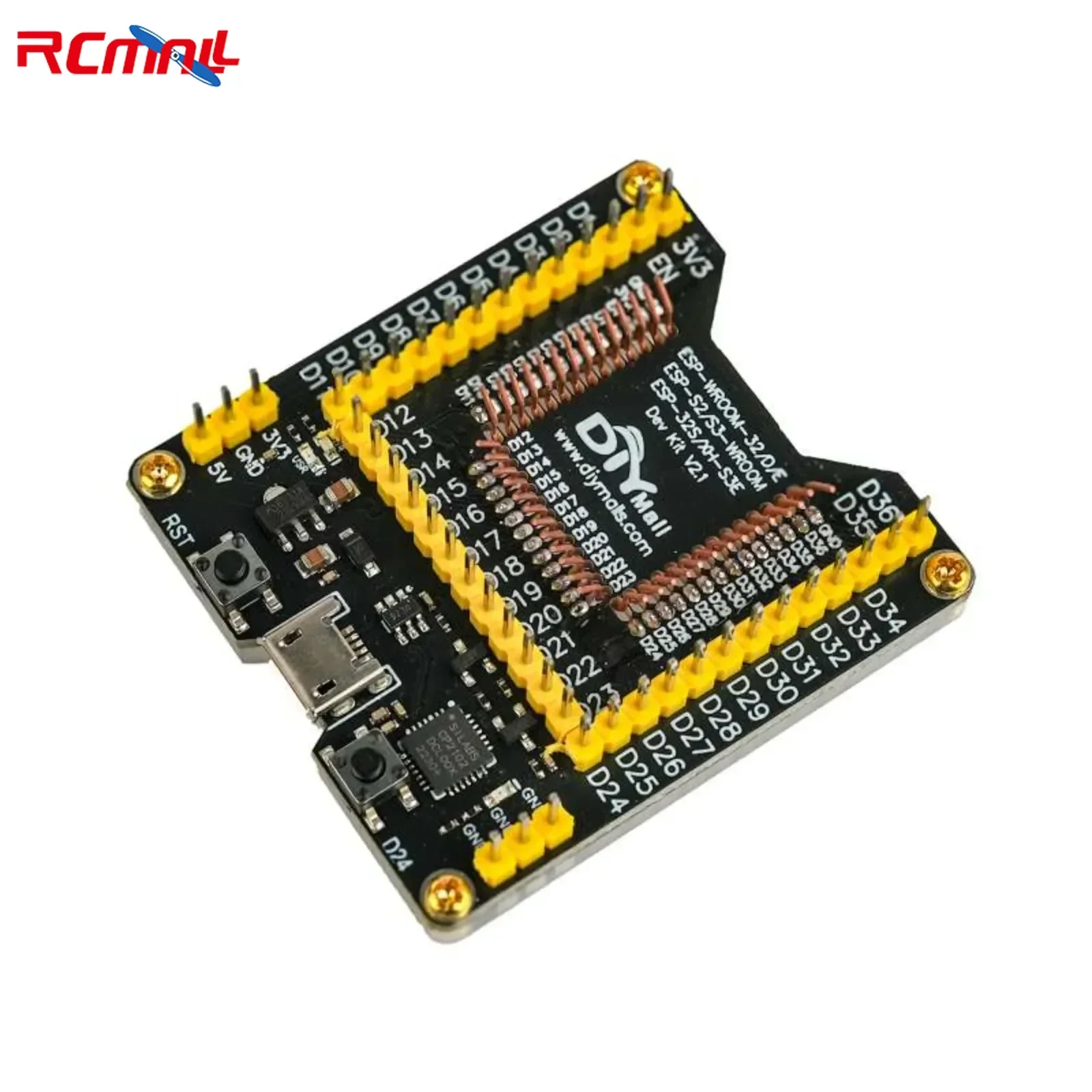

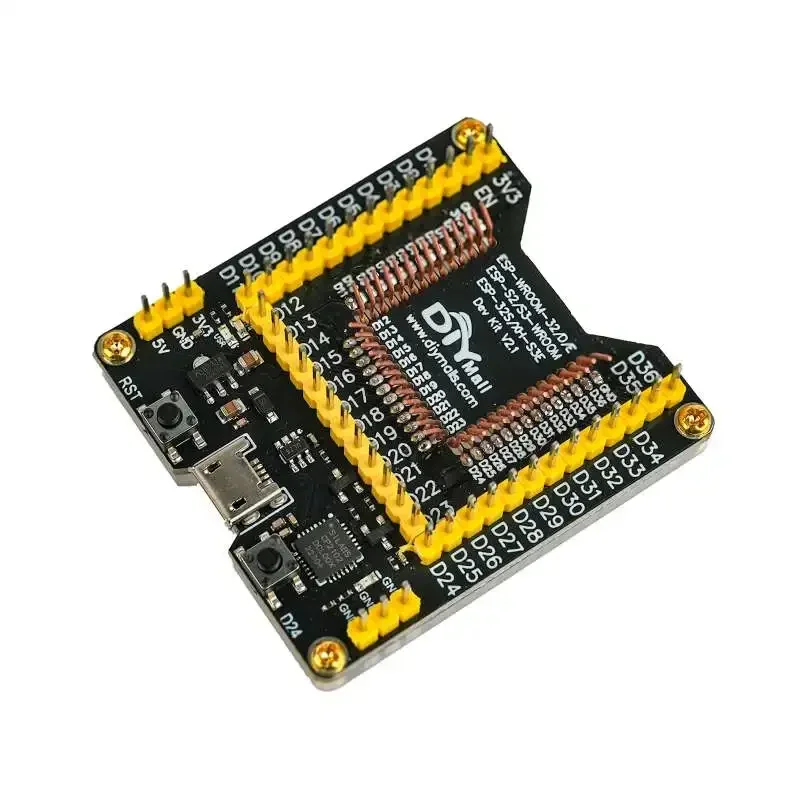

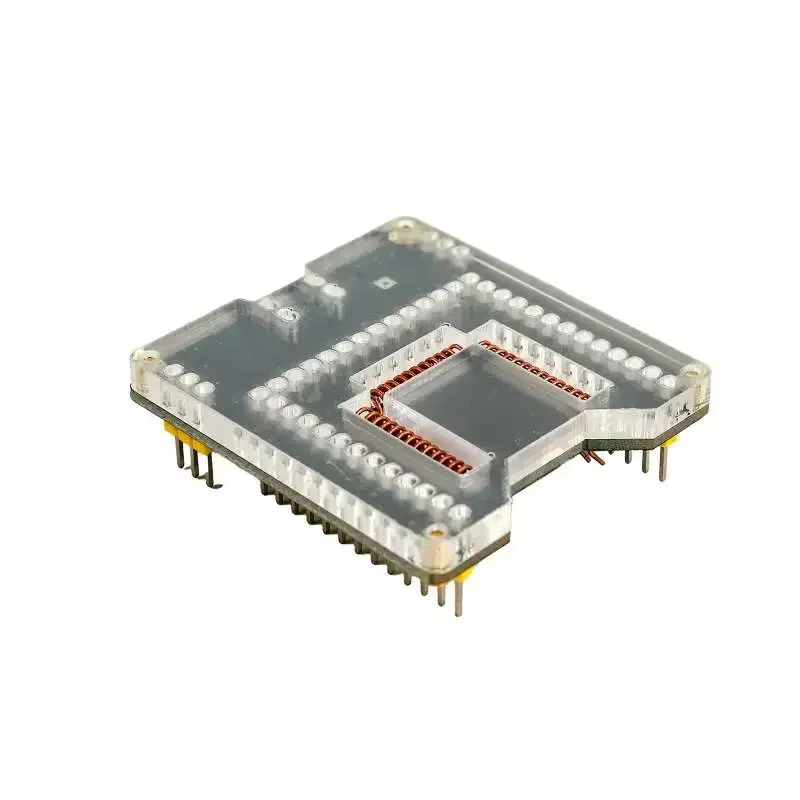

Módulo de programación ESP32 placa de prueba placa de desarrollo de sistema de dispositivo de grabación
Modelos de módulos disponibles para programación.
ESP32-WROOM-32D
ESP32-WROOM-32E
ESP-S2-WROOM
ESP-S3-WROOM
ESP-32S
XH-S3E

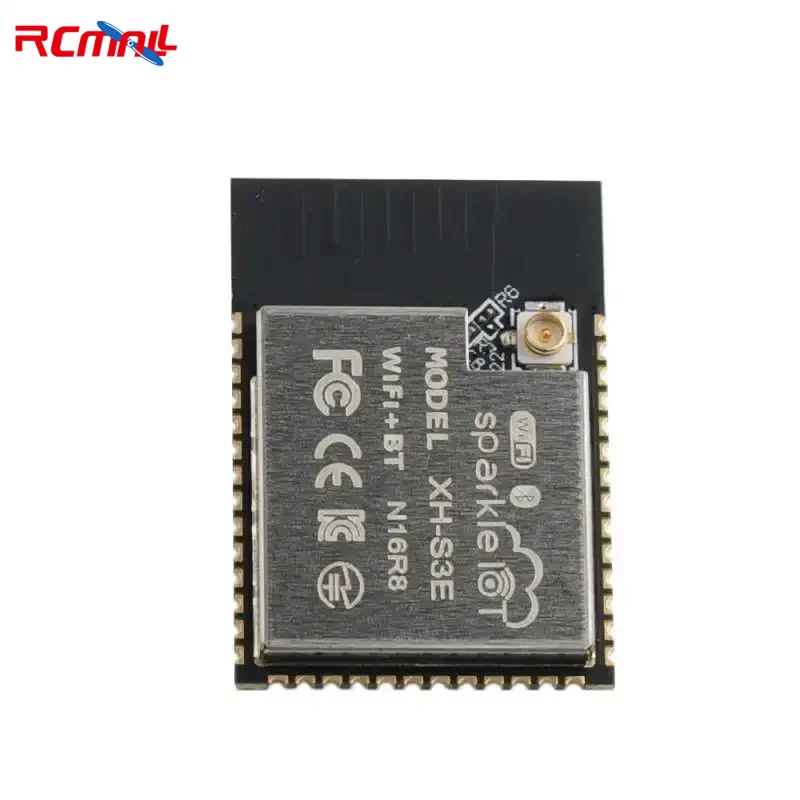

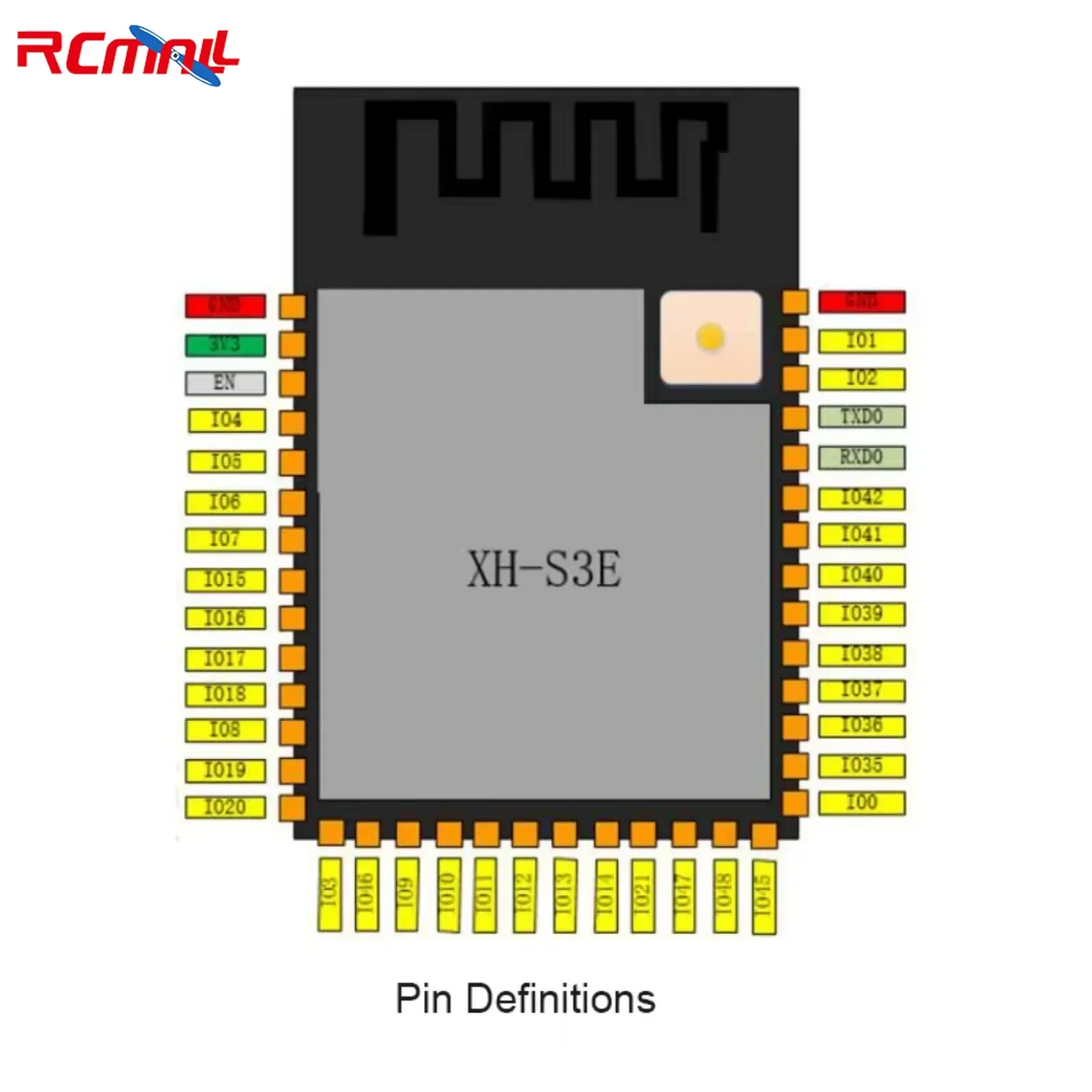

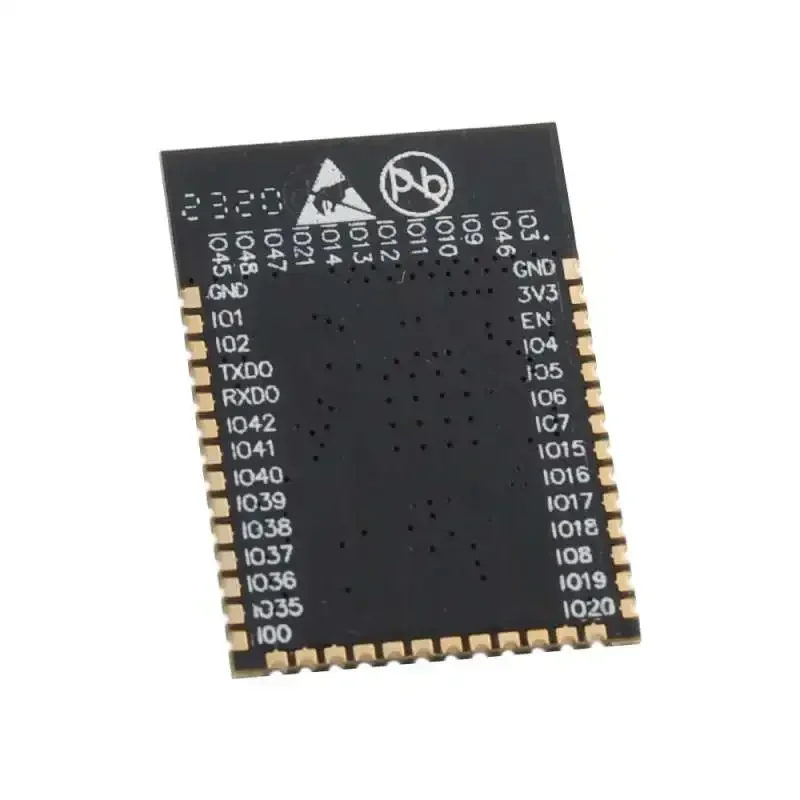

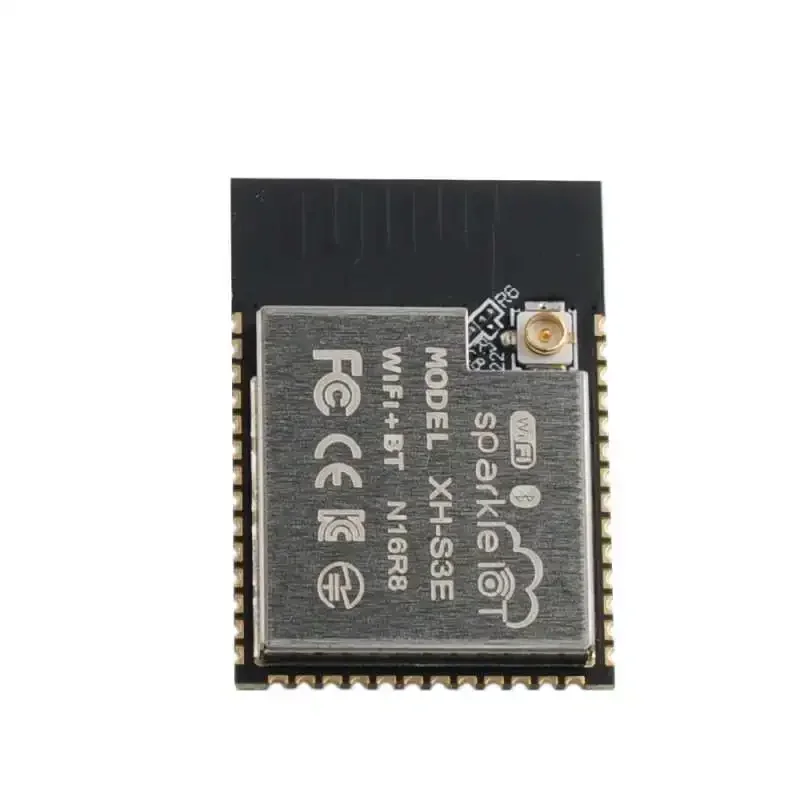

Módulo ESP32-S3-WROOM-1 XH-S3E N16R8 Wifi incorporado + Bluetooth 5.0 MCU de doble núcleo
(1) El voltaje de la fuente de alimentación del módulo es CC 3,3 V
(2) La corriente de salida máxima del módulo Wi-Fi IO es 12 mA
(3) El pin RST del módulo Wi-Fi está activo a nivel bajo
(4) El RXD del módulo Wi-Fi está conectado al TXD de la MCU externa y el TXD del módulo Wi-Fi está conectado al RXD de la MCU externa;

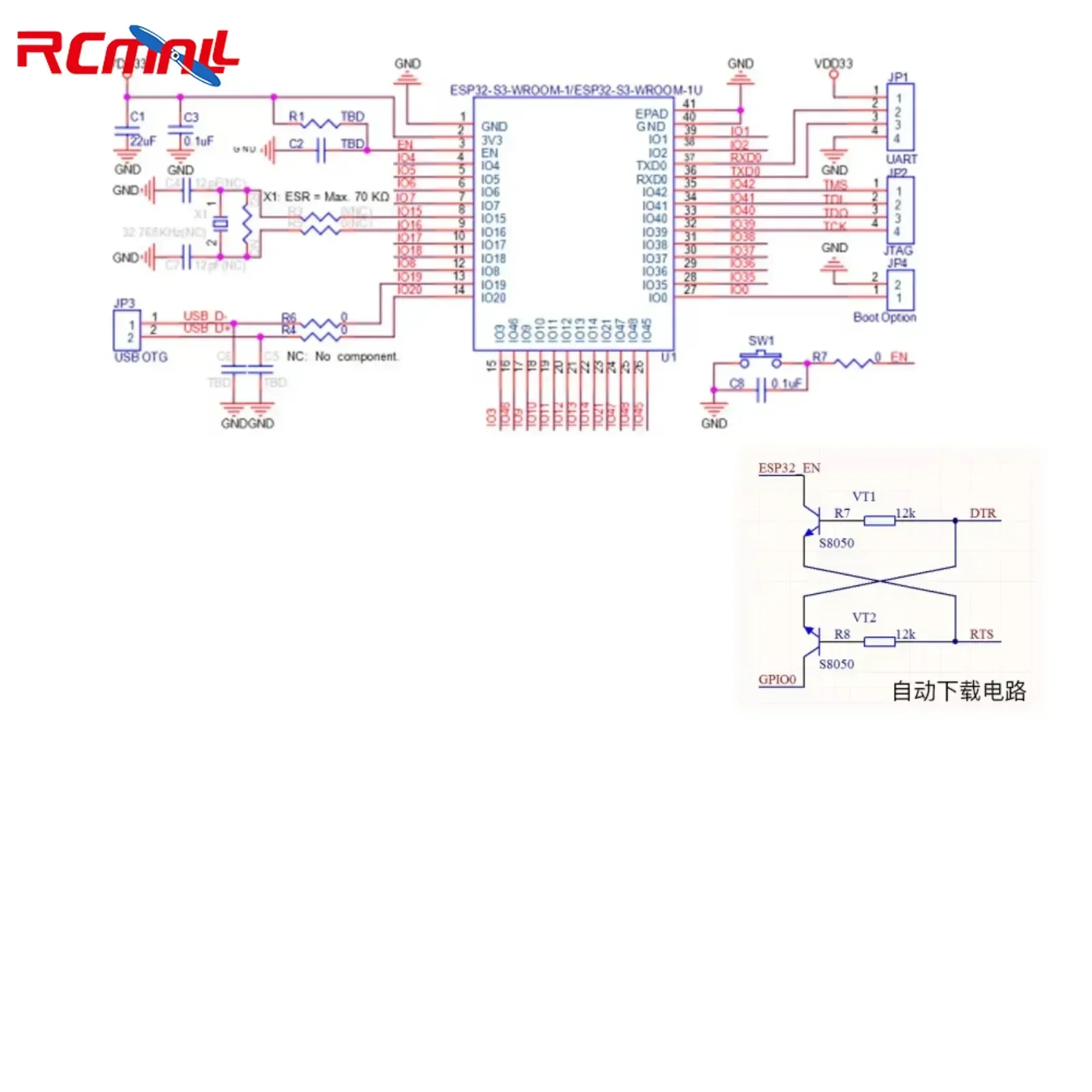

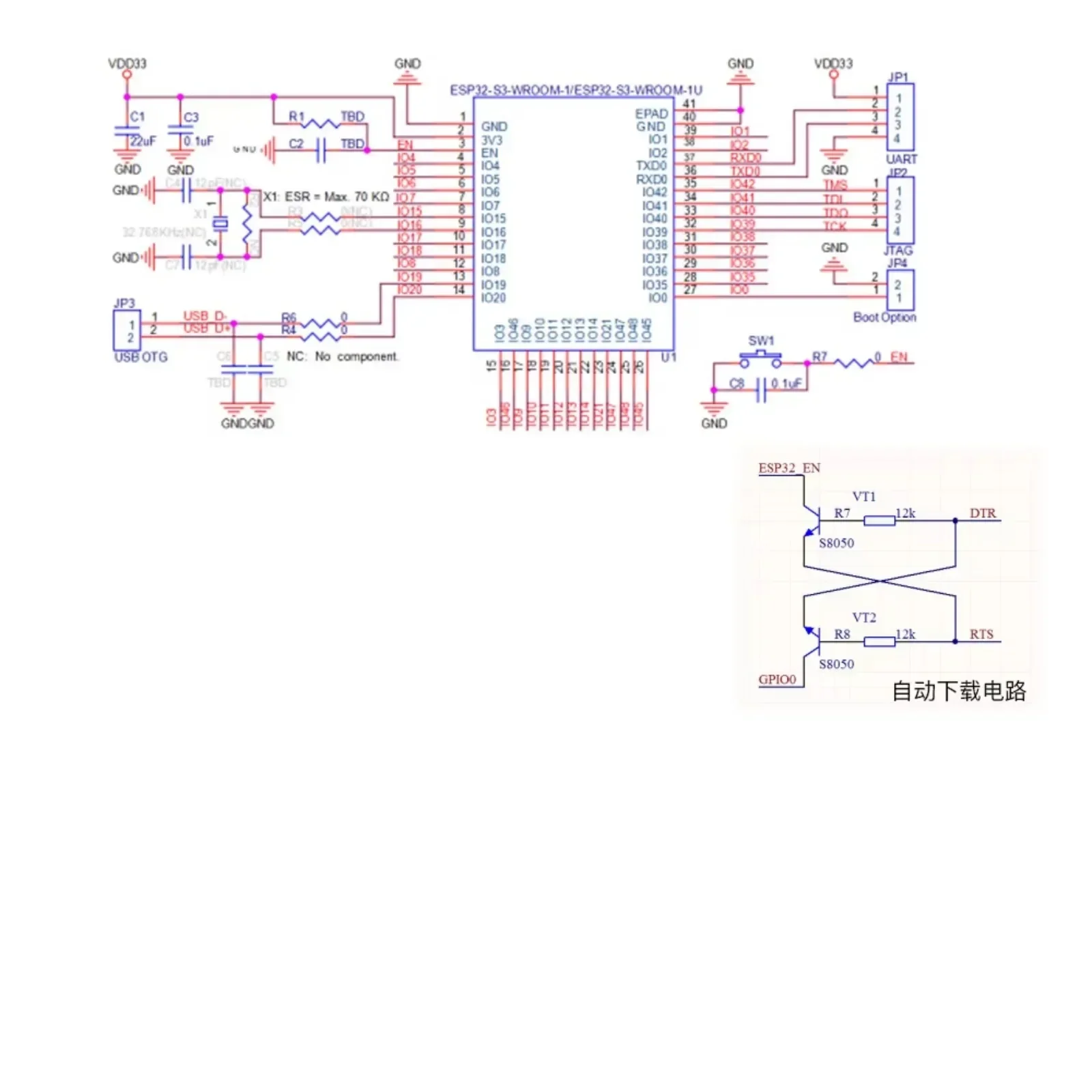

(5) Conecte los pines EN y GPIO del módulo al DTR y RTS del chip del puerto serie para realizar el software automáticamente
modo de descarga
(6) El módulo ingresa al modo de descarga FLASH: 100 está en nivel bajo, luego el módulo se reinicia y se enciende; el módulo Wi-Fi ingresa
Ingrese al modo de trabajo normal: I00 está en nivel alto, el módulo se reinicia y se enciende
