Descripción
• Prueba exacta de la batería :El 18650 probador de capacidad de la batería de litio MAh MWh módulo detector de energía de la batería digital 18650 probador de la batería proporciona pruebas precisas de la capacidad de la batería, asegurando que usted sabe exactamente la cantidad de energía que queda.
• Fácil de usar :Con su diseño simple y fácil de leer la pantalla, El 18650 batería de litio capacidad probador módulo MAh MWh Digital batería detector módulo 18650 probador de la batería es increíblemente fácil de usar.
• Compatibilidad versátil :Este probador de la batería es compatible con una amplia gama de baterías, incluyendo 18650 baterías de litio, haciéndola una herramienta versátil para cualquier entusiasta de la tecnología.
• Conveniente y portátil :El módulo del probador de la capacidad de la batería de litio 18650 MAh MWh Digital Battery Power Detector Module 18650 Battery Tester es pequeño y liviano, lo que lo hace fácil de transportar y usar sobre la marcha.

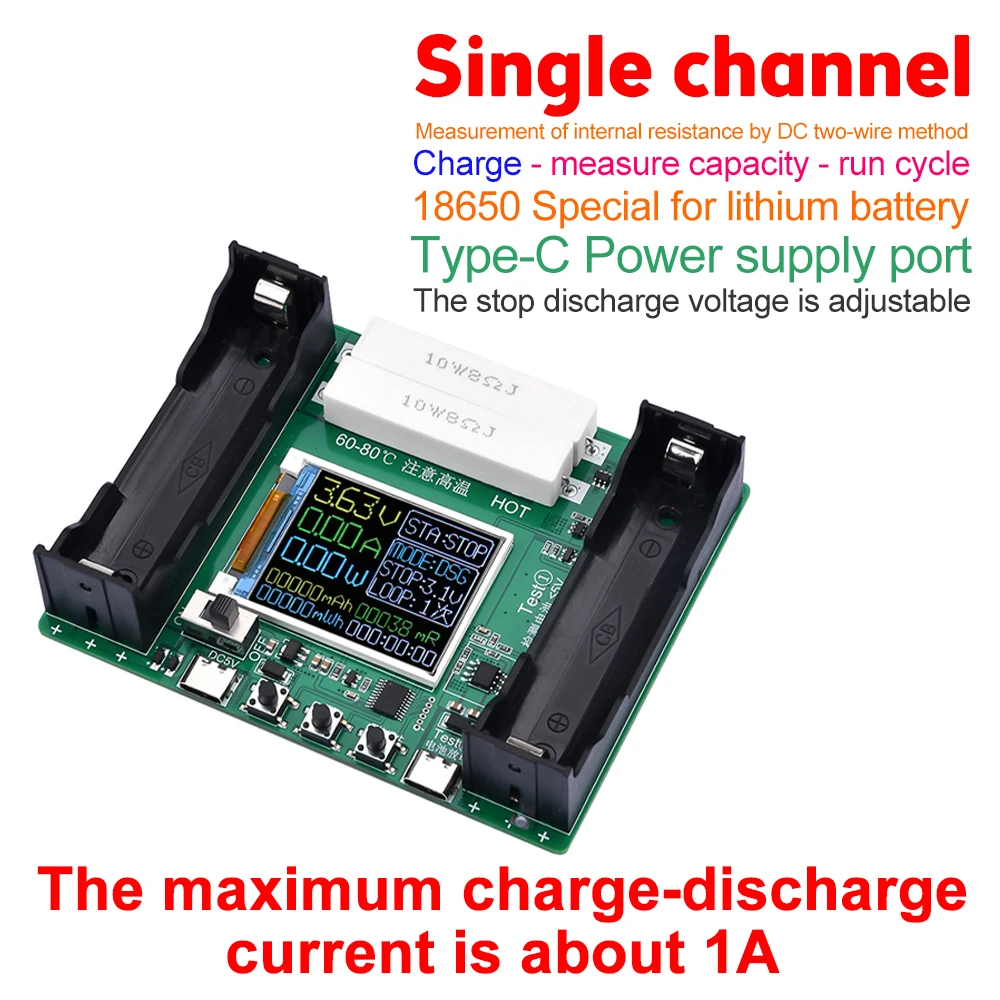

Características del producto:

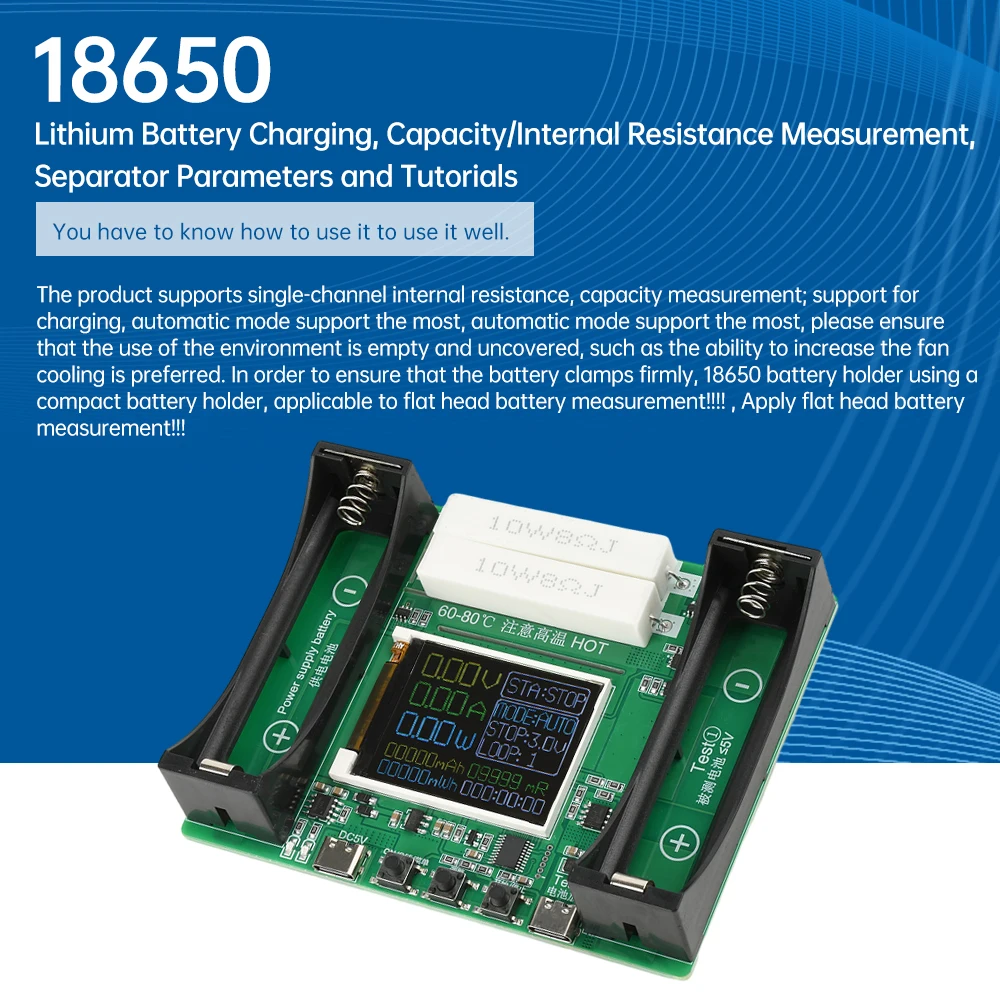

El producto es compatible con la capacidad de un solo canal y la medición de la resistencia interna
Soporta carga y descarga individual, hasta 9 ciclos de carga y descarga en modo automático:
11 niveles de voltaje de parada y descarga ajustable
Método de dos hilos DC para pruebas de resistencia interna, conmutable entre inglés y chino:
El flujo máximo de carga y descarga es de aproximadamente 1A
Puntos de actualización:

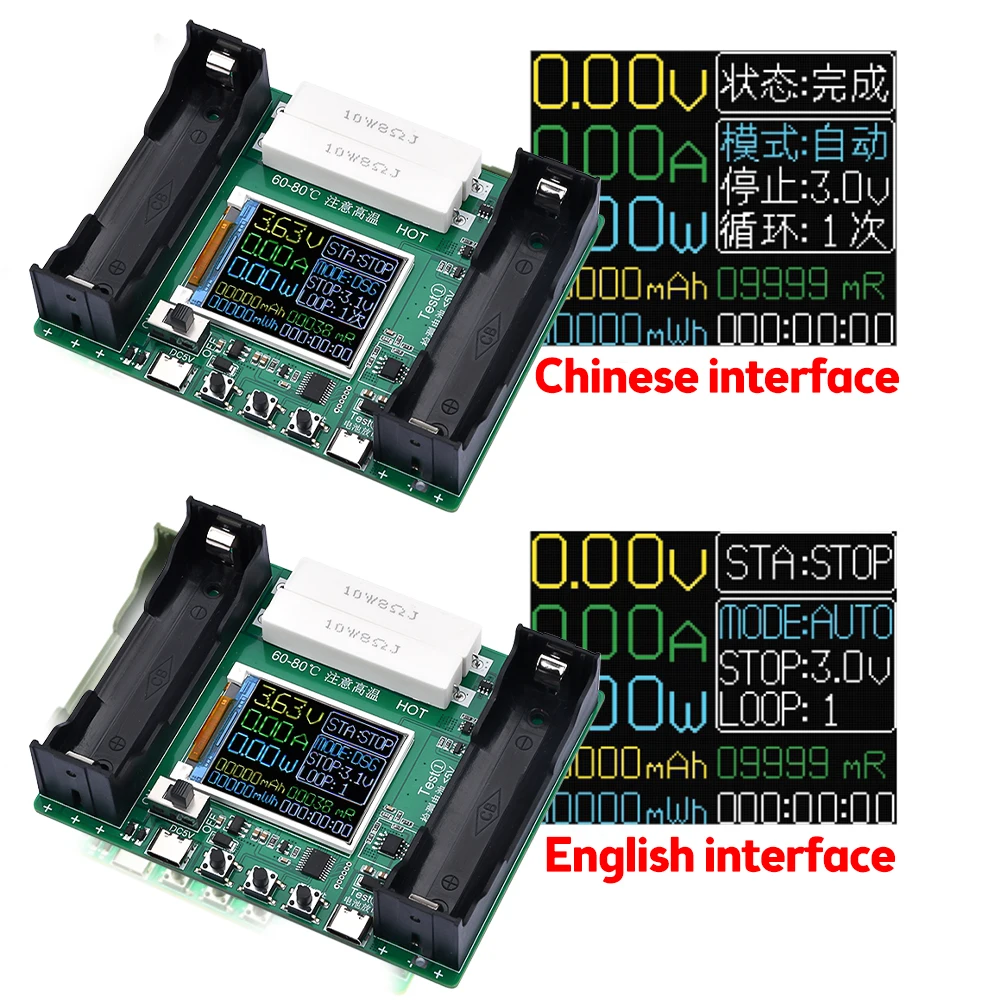

1. Interfaz chino e inglés ajustable
2. ajustable 11 niveles de tensión de parada y descarga
3. soporte 1-9 veces ciclo automático
4. Indicación de estado de finalización aumentada
5. Medición de carga aumentada.
6. La nueva versión también admite pruebas de baterías 21700, con soporte de batería 21700, puede lograr la transformación de bricolaje
Precaución:
Asegúrese de que el ambiente esté abierto y descubierto, si puede agregar un ventilador para disipar el calor, es mejor.

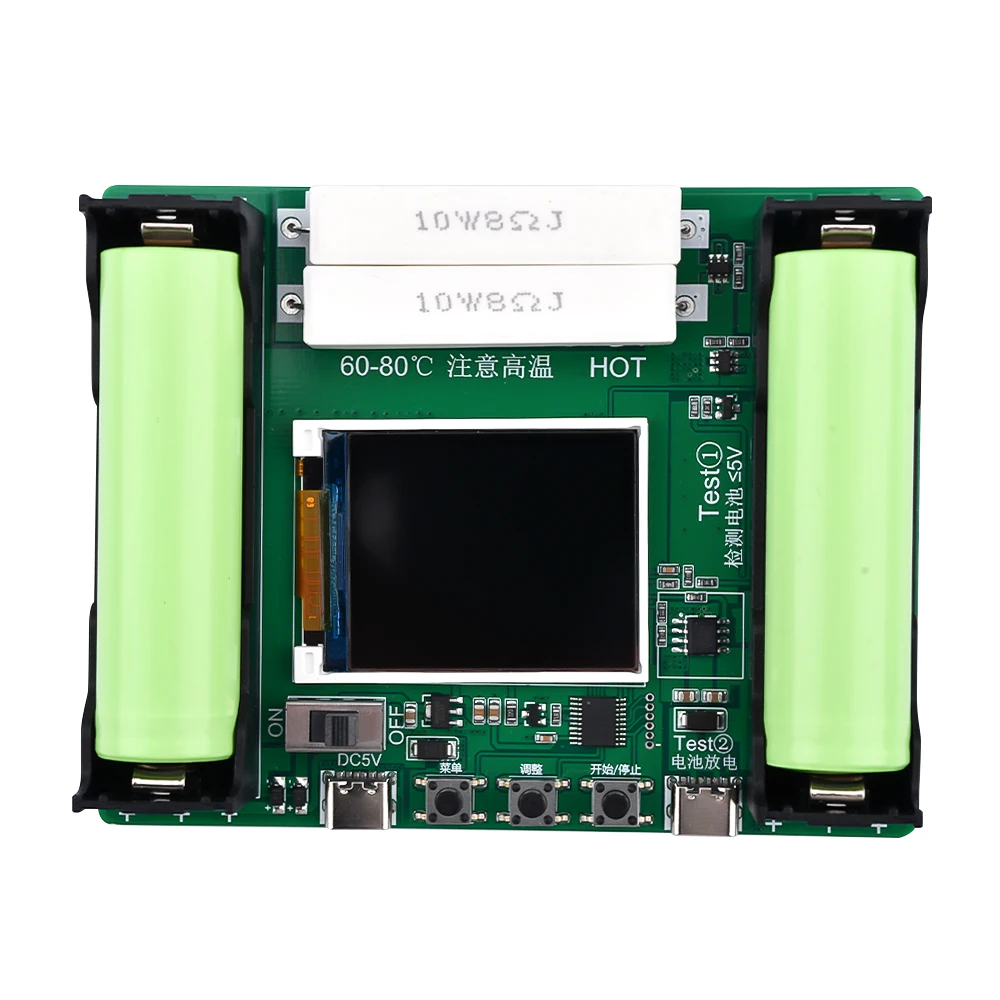

Con el fin de garantizar que la batería se sujeta firmemente, los soportes de batería 18650 utilizan soportes de batería compactos, adecuados para la medición de la batería de cabeza plana.
No admite la carga de baterías de fosfato de hierro y litio
Parámetros básicos:
Fuente de alimentación de trabajo: fuente de alimentación DC5V o 18650 batería (necesidad de proporcionar su propio)
Batería aplicable: cumplir con el voltaje de descarga de parada 2,5 ~ 3,5 V, 2,8 V Start ~ 4,2 V batería completa son aplicables
Interfaz de fuente de alimentación: Interfaz tipo-c, cable de fuente de alimentación autoproporcionado (cable de teléfono móvil de Puerto C)
Idioma del sistema: chino (predeterminado), Inglés
Número de pruebas: medición de carga y descarga de 1 canal (sólo posición de batería derecha)
Medición de resistencia interna: compatible, utilizando el método de dos hilos DC para probar la resistencia interna
Función de carga: compatible, carga de corte automático completo (carga LiFePO4 no compatible)
Función de la descarga: la parada apoyada, automática cuando se cumplen las condiciones, corriente de descarga no es ajustable
Carga y descarga automática: compatible, la batería está completamente cargada al final del modo automático
Ciclo de carga y descarga: compatible, 1 ~ 9 ciclos ajustables (sólo compatible en modo automático)
Indicación de Estado: apoyado
Tensión de descarga de parada: 2,5 V, 2,6 V, 2,7 V, 2,8 V, 2,9 V, 3,0 V, 3,1 V, 3,2 V, 3,3 V, 3,4 V, 3,5 V, 11 niveles ajustables
Corriente de descarga: Resistencia bidireccional, 1A corriente máxima, no ajustable, no admite transformación independiente
Voltaje de carga: Control de chip de carga de batería especial, 1A carga máxima, voltaje de carga completa 4,2 V
Ahorro de falla de energía: solo se guardan los parámetros de configuración, no los datos de medición
Peso del producto: 80g (peso neto) 120g (incluido el embalaje)
Dimensiones del producto: 110x88x30mm
Tamaño del paquete: 153 × 100 × 42mm
Enlace de información: https://www.banber.com/gather/6365d57f9f8cae0007718211.html

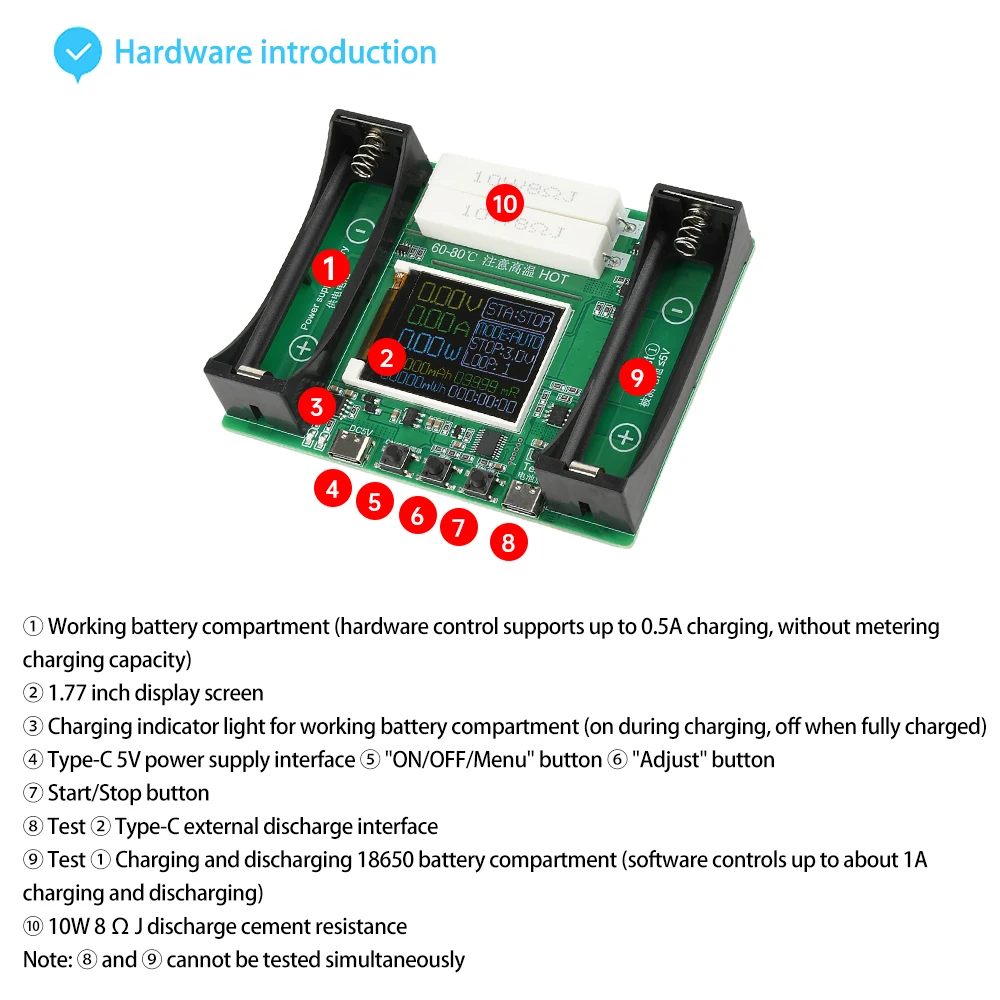

Instrucción:
1. medir la resistencia interna
El producto adaptsDC 2-Método de línea para probar la resistencia interna de la batería, la carga completa de la batería es de alta precisión numérica, los resultados de la prueba se utilizan para la comparación de referencia entre el mismo lote de baterías de la prueba, para los altos requisitos internos de la exactitud de la resistencia, por favor Usted podría utilizar 4 la línea Metro profesional de la resistencia interna del método para probar.
Método de prueba

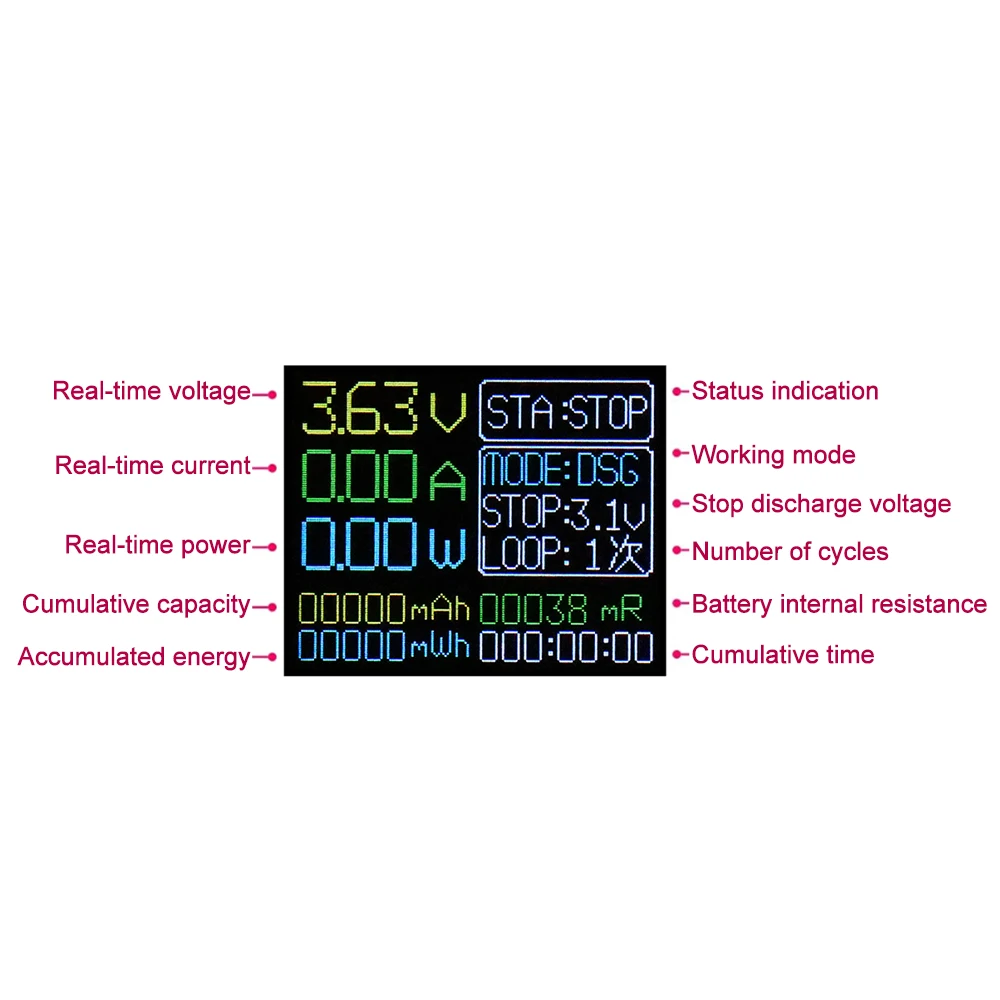

Después de instalar la batería, puede esperar unos segundosy lea los datos de la batería, y se mostrarán el voltaje de la batería y los parámetros de resistencia interna. Habrá un retraso en la carga y descarga de datos de la batería. Compruebe después de que los datos son estables
Recordatorio cálido:
* Alta precisión de medición de resistencia interna cuando la batería está completamente cargada
* Cuando el voltaje es insuficiente, la pantalla de resistencia interna puede tener un valor sobredimensionado. Por favor, reinstale la batería después de que la batería esté completamente cargada
* La resistencia interna de cada batería varía. Los resultados reales de medición prevalecen
* Hay resistencia de línea cuando se utiliza un cable de extensión para probar la batería, y el error se incrementará
Método 2. Setting
2,1. Haga clic en "Menú" para cambiar las opciones del menú
2,2. Menú de modo: haga clic en el botón "Ajustar" para cambiar el modo de trabajo
2,3 Tensión de descarga de parada: Haga clic en Ajustar para cambiar la tensión de descarga de parada. El rango de ajuste es de 2,5 V a 3,5 V. La Tensión de parada no tiene ningún efecto sobre el modo de carga.
2,4 Tiempos de ciclo: Haga clic en "Ajustar" para establecer los tiempos de ciclo. Los tiempos de ciclo son válidos solo para el "modo automático" y no son válidos para el "modo de carga" y el "modo de descarga"
3. Inicio/parada
Haga clic en el botón "Start/Stop" para iniciar el programa de pausa de carga
"Estado: Completado" sólo significa que el programa ha terminado de ejecutarse. Si las condiciones del enlace actual no se pueden cumplir durante el proceso de ejecución del programa, saltará al siguiente enlace hasta que se complete y el Programa dejará de ejecutarse.

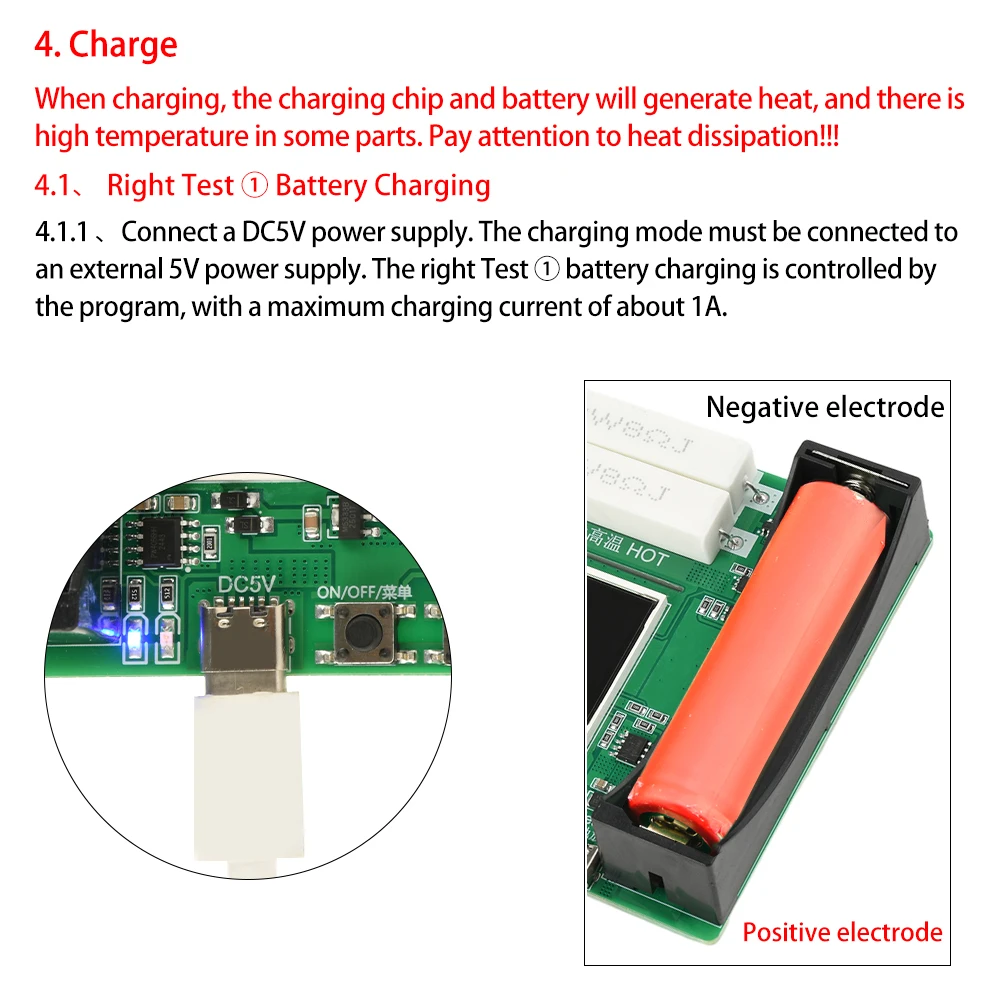

4. Carga: El chip de carga y la batería se calentarán, alta temperatura local, ¡preste atención a la disipación de calor!
4,1. Prueba ① Carga de la batería a la derecha
4.1.1, fuente de alimentación dc5v, modo de carga debe ser fuente de alimentación externa de 5V, la carga de la batería correcta es controlada por el programa, la corriente de carga máxima es de aproximadamente 1a.
4.1.2, modo de ajuste: Cargue, llene la batería al tenedor de batería derecho
4.1.3 Haga clic en "Start/Stop" para ejecutar el programa, el programa se inicia, indicando el estado: la carga, el proceso de carga sólo registra el tiempo, no mide la capacidad y la energía, el programa deja de ejecutarse después del final de la carga, indicando el Estado: completo.

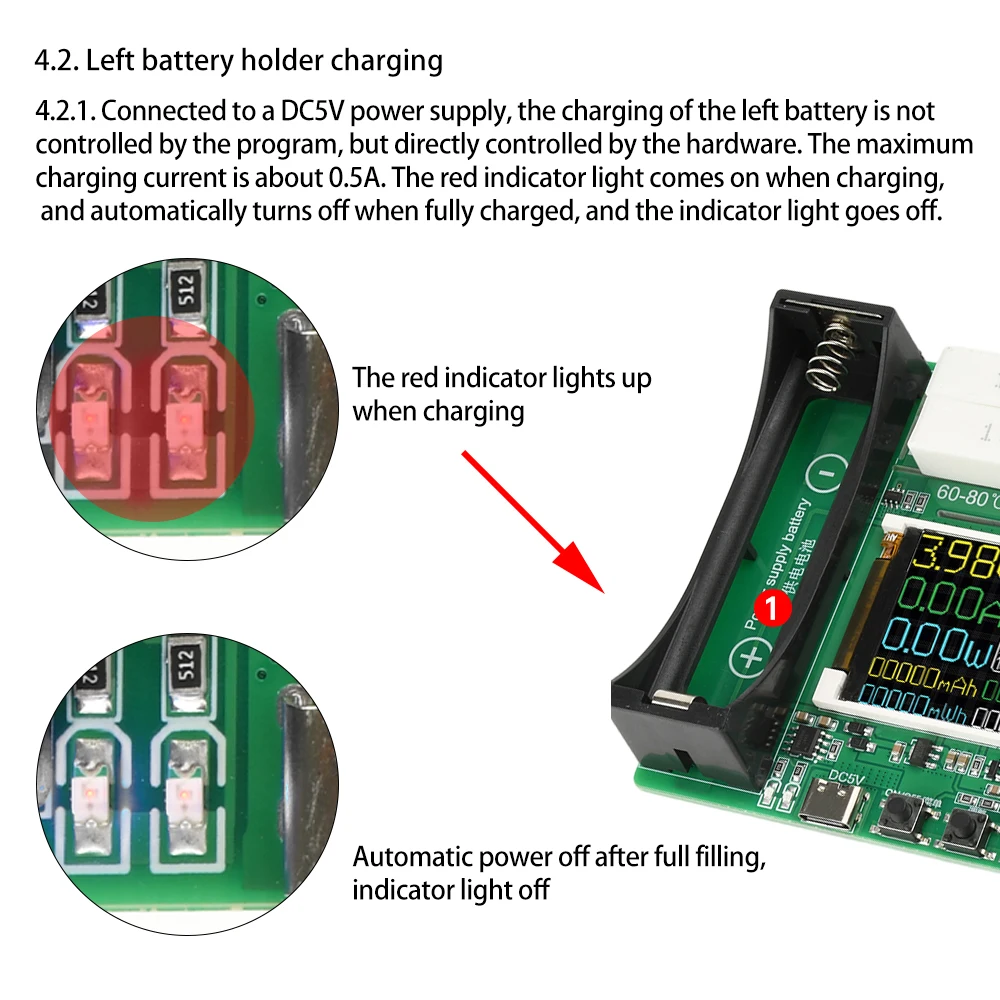

4,2. Cargue el tenedor de batería izquierdo
4.2.1 Conectado a la fuente de alimentación DC5V, la carga de la batería izquierda no está controlada por el programa, está directamente controlada por el hardware, la corriente de carga máxima es de aproximadamente 0.5A. Al cargar, el indicador rojo se ilumina, se apaga automáticamente después de lleno, y el indicador es la situación de apagado.
5. mida la capacidad de la batería: La descarga se debe terminar para medir la capacidad de la batería
¡Descarga de carga cemento resistencia calor produce alta temperatura, no toque, fortalecer la disipación de calor!
5,1, cuando la batería de trabajo (batería izquierda) es suficiente, el modo de descarga no puede ser fuente de alimentación externa de 5V, si no hay fuente de alimentación externa en caso de falla de la clave, por favor, carga a tiempo.
5,2, modo de ajuste: descarga, llenar la batería al soporte de la batería derecha
5,3. Fije el voltaje de la descarga de la parada
5,4, haga clic en "Start/Stop" para ejecutar el programa, el programa se inicia, indicando el estado: descarga, tiempo de registro de proceso de descarga, la capacidad y la energía, después del final de la carga, el programa deja de ejecutarse, indicando el Estado: completo.
6, capacidad de la batería, ciclo de funcionamiento: modo "automático" para ejecutar el programa
6,1, fuente de alimentación DC5V
6,2. Ajuste
Modo: Automático, llene la batería al tenedor de batería derecho
6,3. Fije el voltaje de la descarga de la parada
6,4. Establecer el número de ciclos
6,5. Puede hacer clic en "Iniciar/detener" para ejecutar el programa: El programa se inicia, indicando el estado: la carga representa el funcionamiento actual del programa de carga, el proceso de carga registra el tiempo, no mide capacidad y energía; Cambie automáticamente a la descarga después del final de la carga, indicando el Estado: Descarga representa el programa de descarga corriente actual, proceso de descarga registra tiempo, capacidad y energía; Después de la descarga, cambie a carga, indicando el estado: Carga, cuando el número de ciclos=1, el programa termina para ejecutarse después del final de la carga, indicando el Estado: completo. Cuando el número de ciclos es 1, entrará en el modo de descarga de nuevo después del final de la carga. Después de ingresar al modo de descarga, cálculo de acumulación de tiempo, capacidad y re-medición de energía, ciclo de carga y descarga hasta la finalización del ciclo, el programa ha terminado, la batería está llena, indicando estado: Completo.
Lista de envío:
18650 probador de capacidad de la batería X1
