Descripción
Características:
1.Diseño de pequeño volumen, fácil de integrar e instalar.
2.Salida de baja ondulación, que proporciona un suministro de energía estable.
3.Admite múltiples voltajes de salida y tiene una gran aplicabilidad.
4.Alta eficiencia de conversión, ahorro de energía y generación de calor reducida.
5.Amplio rango de voltaje de entrada, compatible con múltiples fuentes de energía.

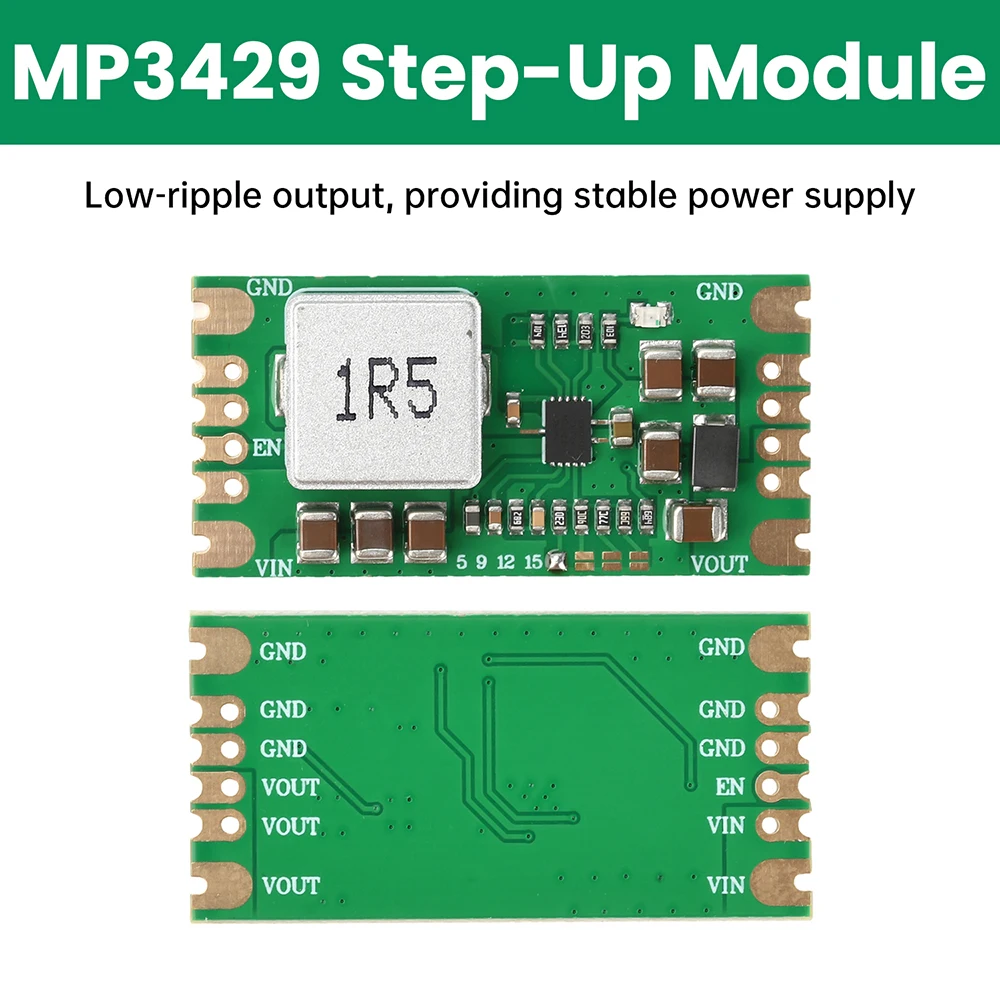

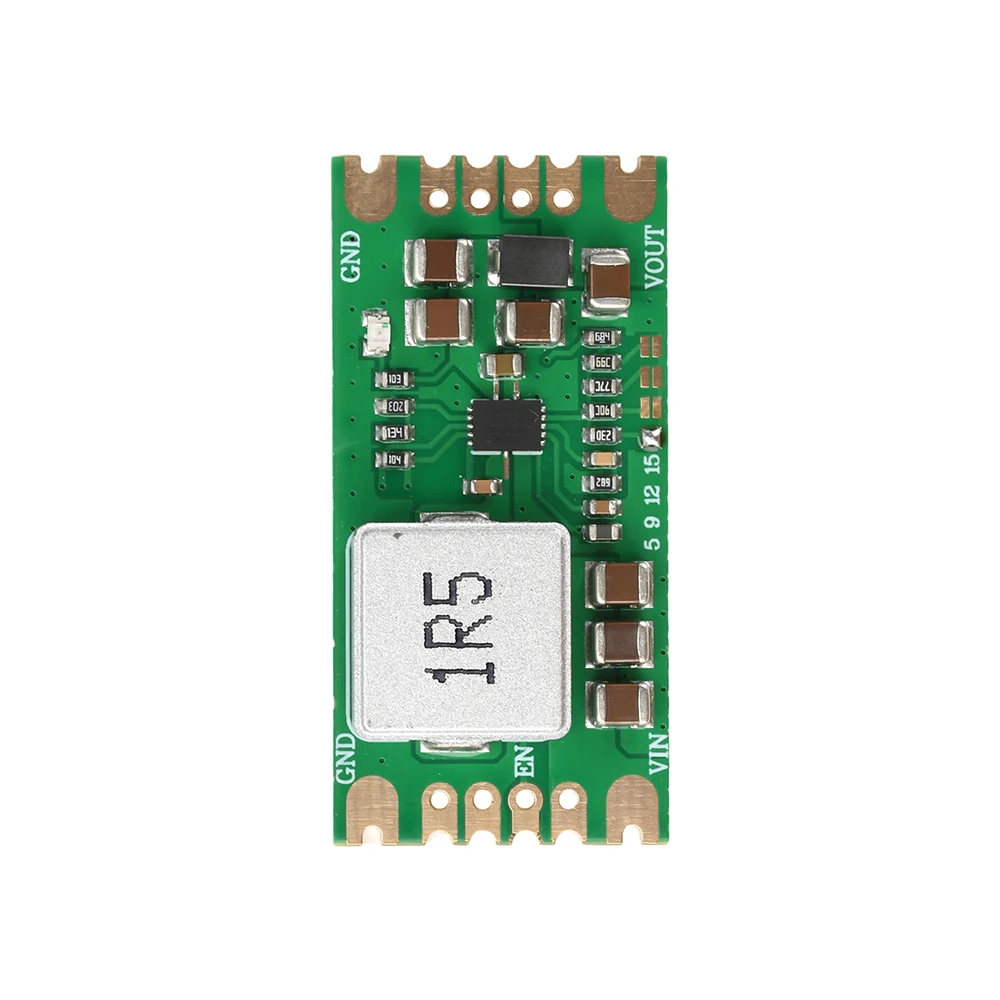

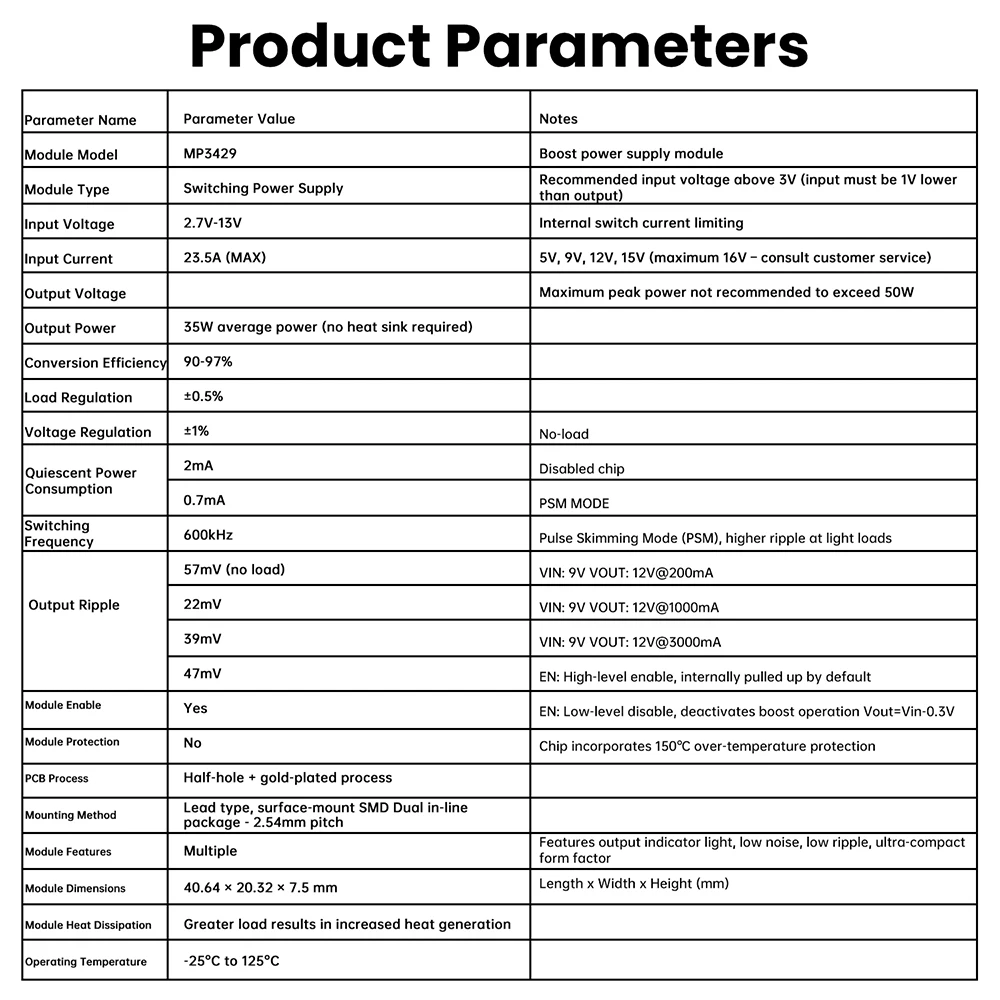

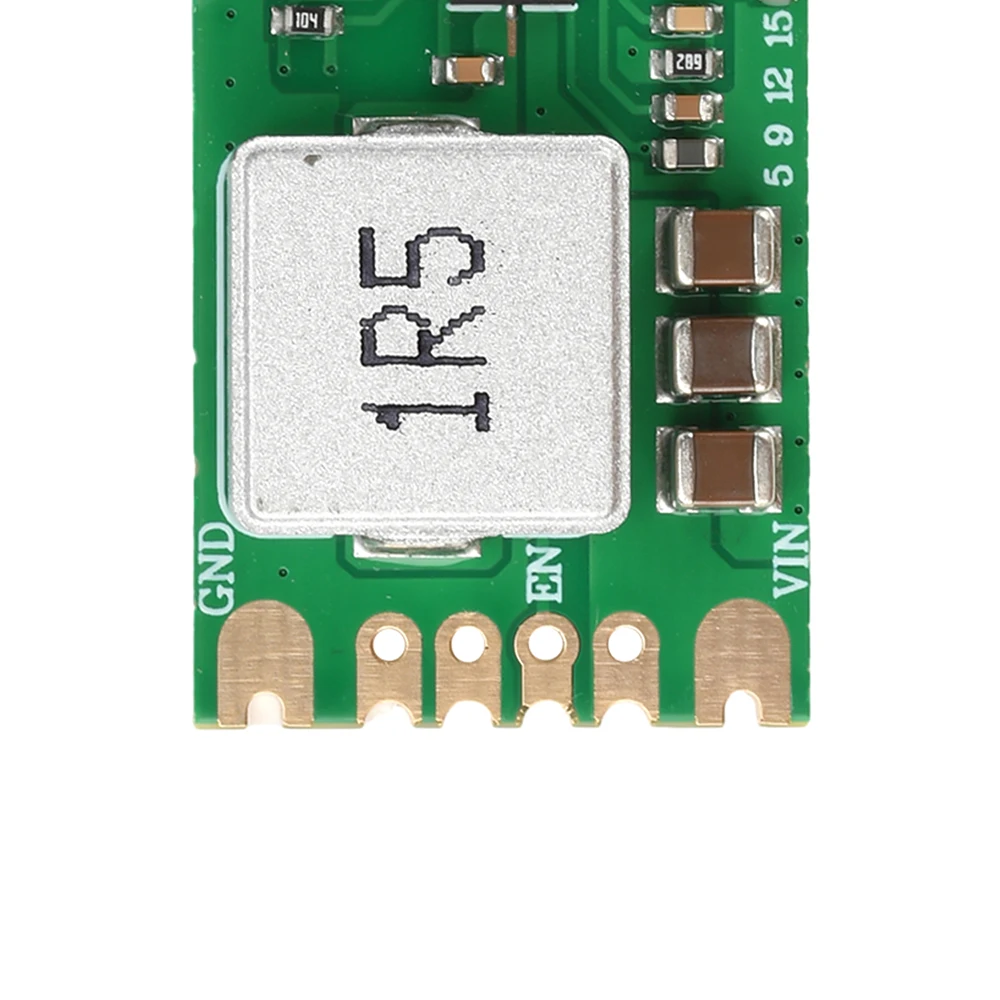

Modelo de módulo: MP3429

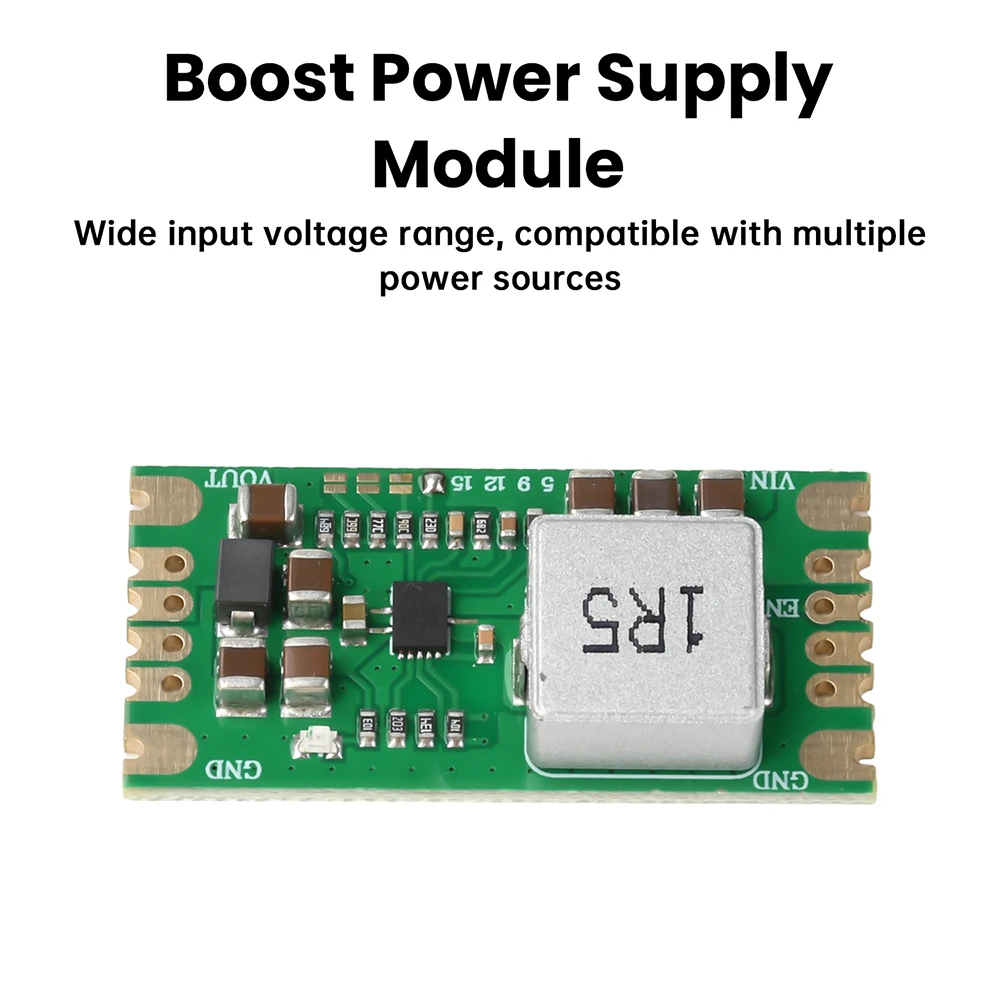

Tipo de módulo: módulo de potencia Boost

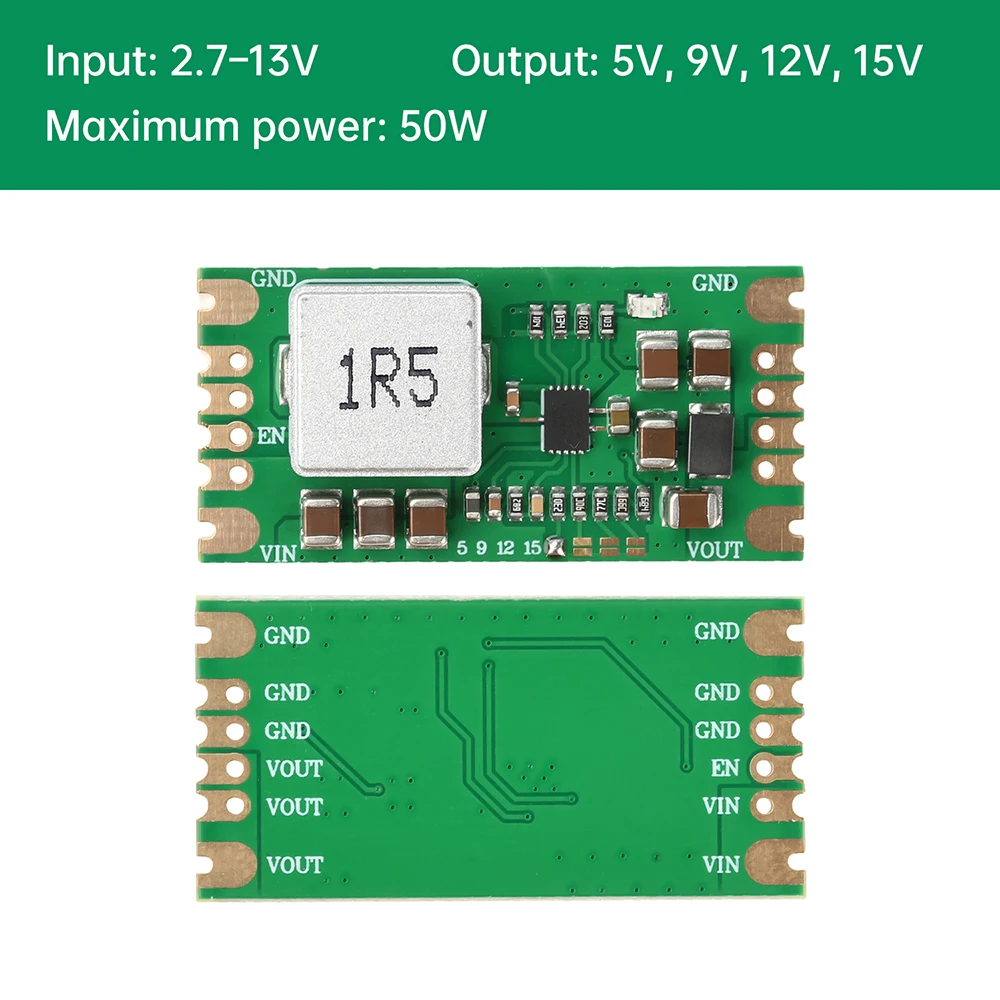

Voltaje de entrada: 2,7 V-13 V (voltaje de entrada recomendado superior a 3 V); La entrada es 1 V inferior a la salida)

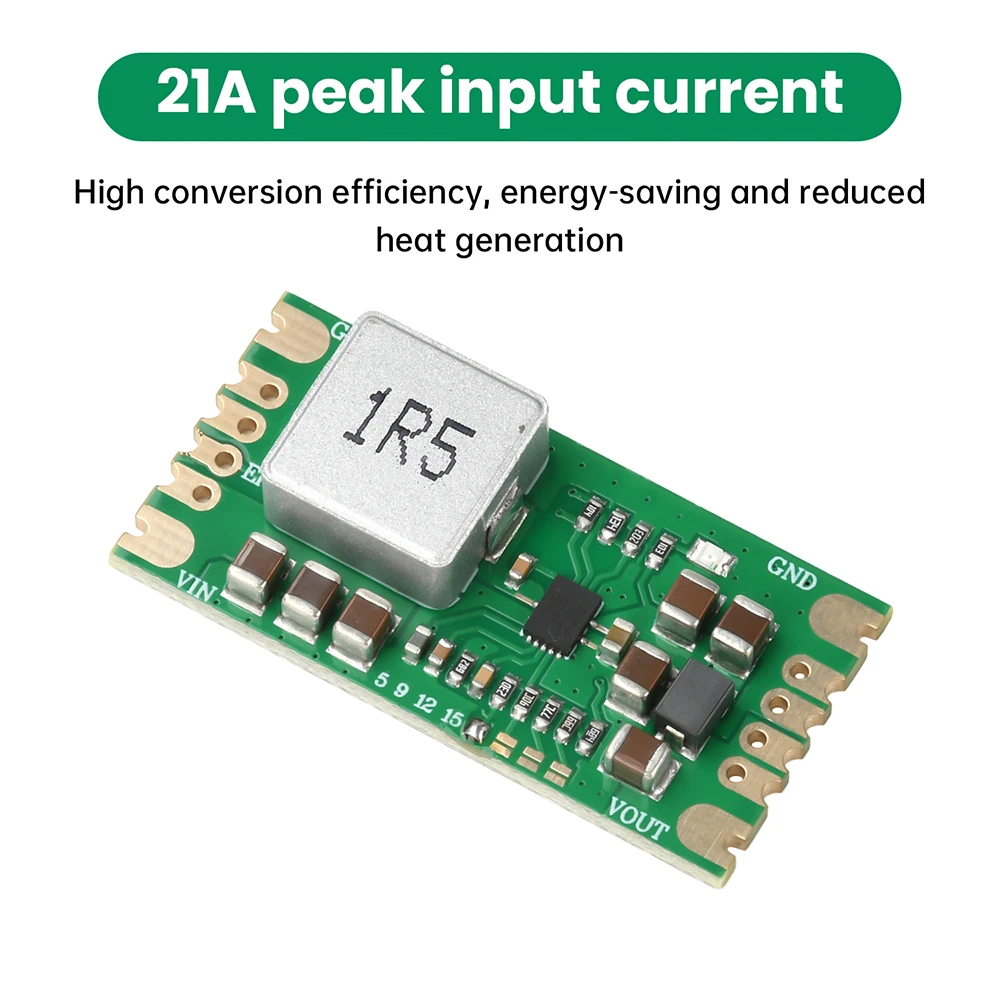

Corriente de entrada: 21A (MAX); Límite de corriente del interruptor interno

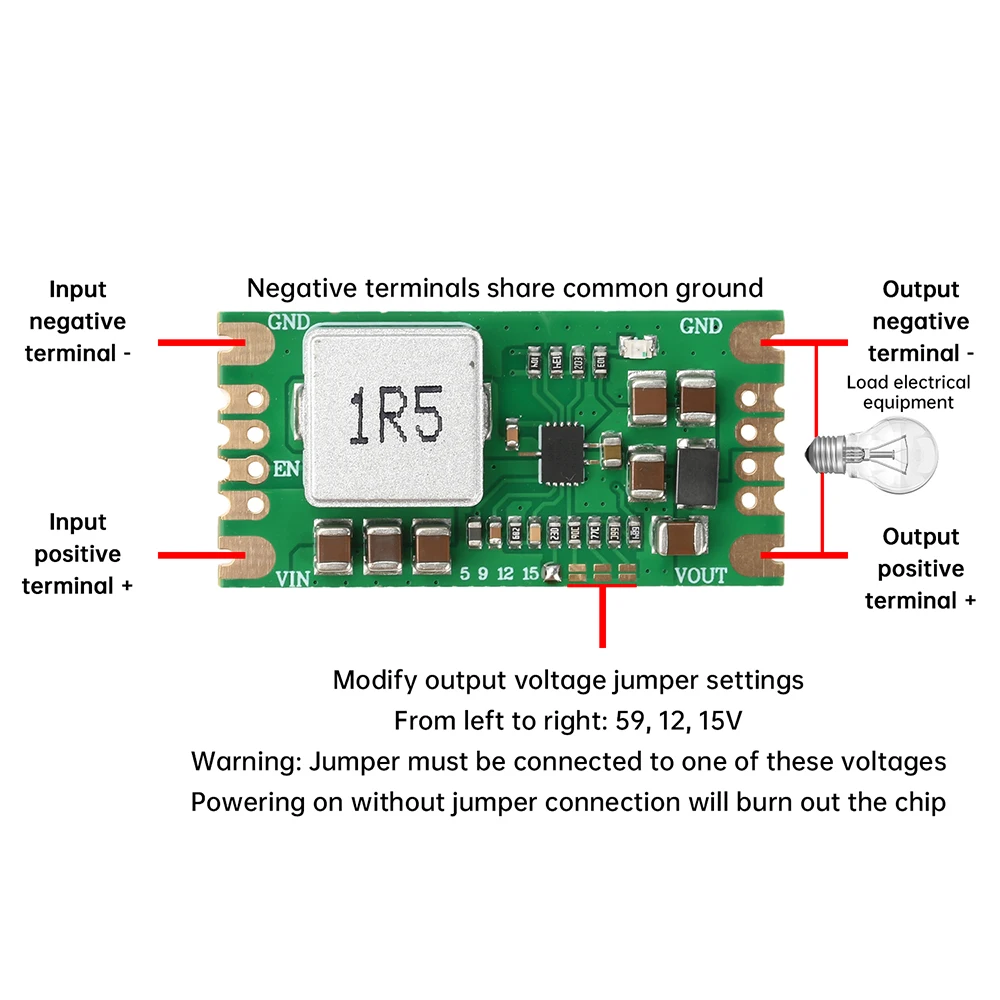

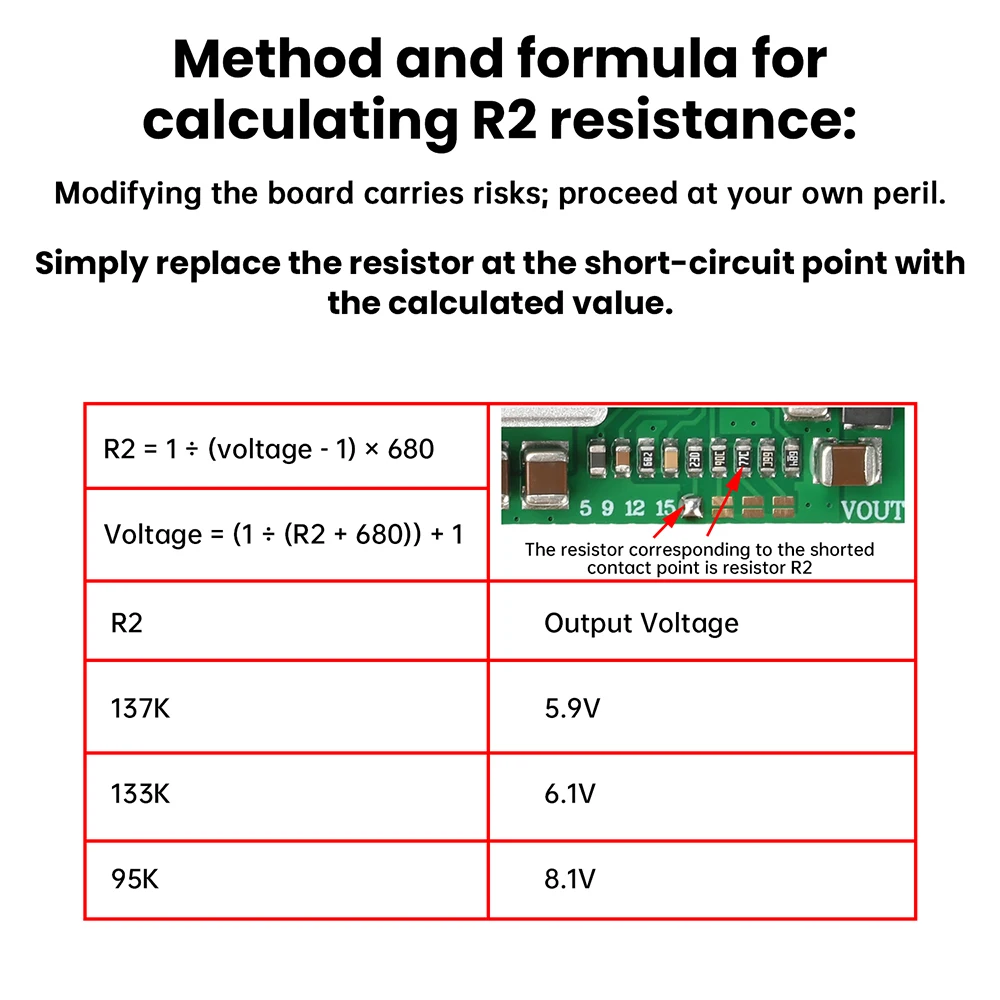

Voltaje de salida: 5V/9V/12V/15V
Potencia de salida: potencia promedio de 35 W (no requiere disipación de calor)
Eficiencia de conversión: 90-97%
Tasa de ajuste de carga: ± 0,5%
Tasa de regulación de voltaje: ± 1%;
Consumo de energía estática: 2 mA (sin carga); 0,7 mA (chip deshabilitado)
Frecuencia de conmutación: 600kHz
Ondulación de salida:
57 mV (descargado) (Modo de salto de pulso (PSM), con gran ondulación bajo carga ligera)
22 mV (VIN: 9 V V0UT: 12 V a 200 mA)
39 mV (VIN: 9 V V0UT: 12 V a 1000 mA)
47 mV (VIN: 9 V V0UT: 12 V@3000 mA)
Habilitación del módulo: Sí
EN: Activado de alto nivel, pull-up predeterminado interno
EN: Fallo de bajo nivel, apague el impulso Vout=Vin-0.3V
Protección del módulo: Ninguna; Chip con 150℃ protección contra sobrecalentamiento
Proceso de PCB: medio orificio + proceso de inmersión en oro
Método de instalación: tipo de plomo, montaje en superficie SMD; Doble inserto en línea: paso 2,54
Características del módulo: Con luz indicadora de salida, bajo nivel de ruido, baja ondulación, tamaño ultra pequeño

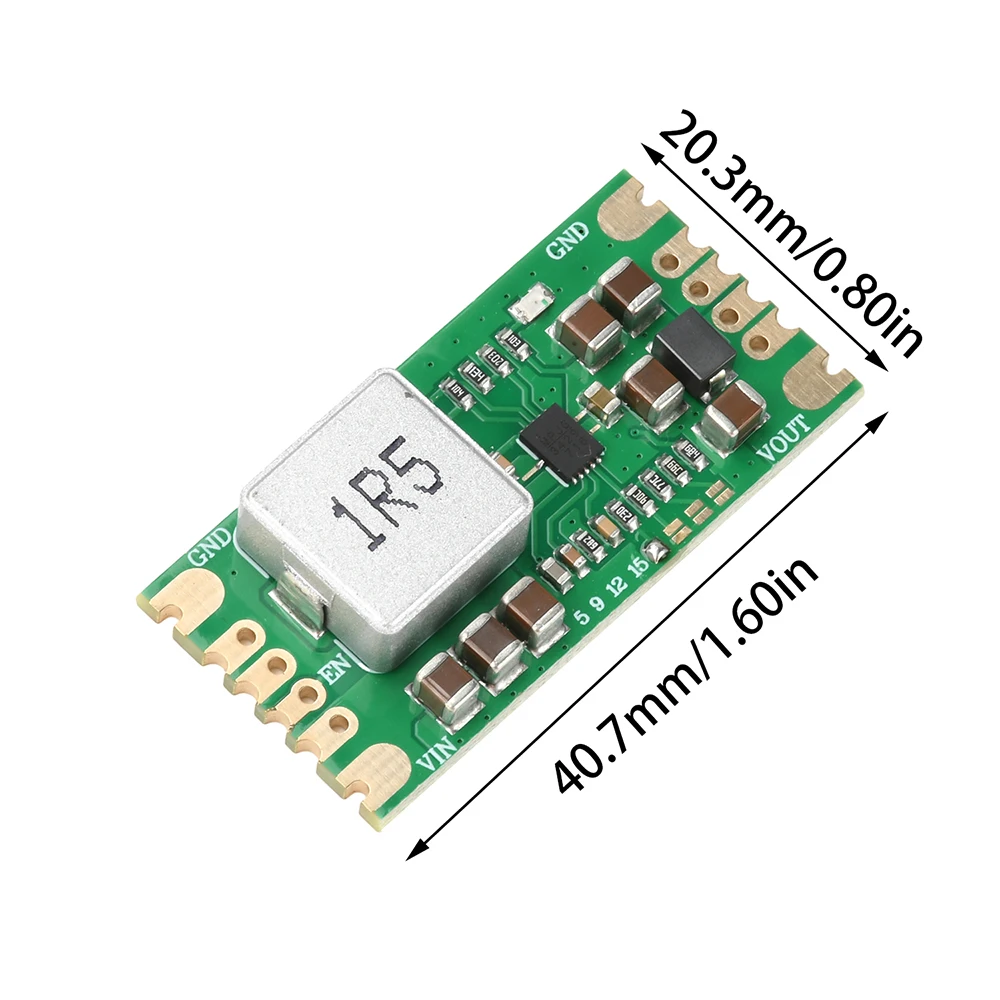

Tamaño del módulo: 40,7x20,3x7,5 mm
Calefacción del módulo: cuanto mayor sea la carga, mayor será la calefacción.
Temperatura de trabajo: -25℃~125℃

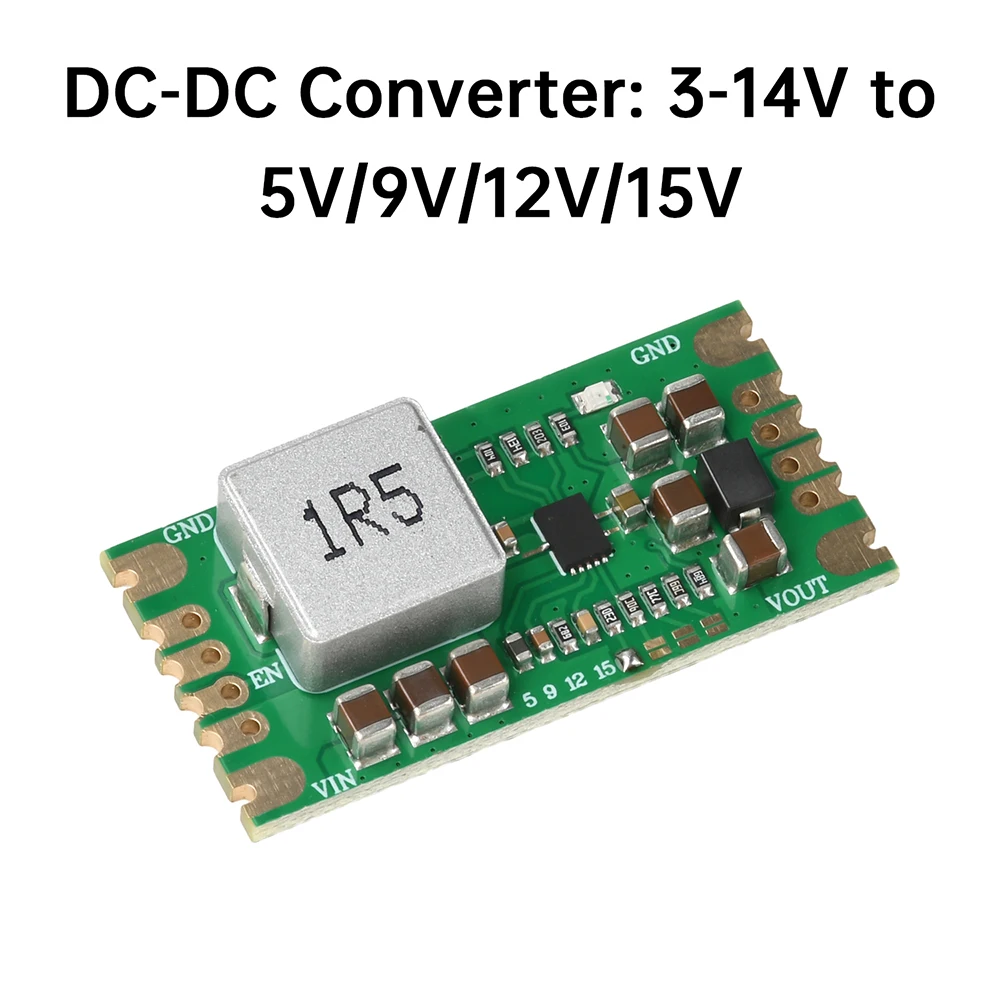

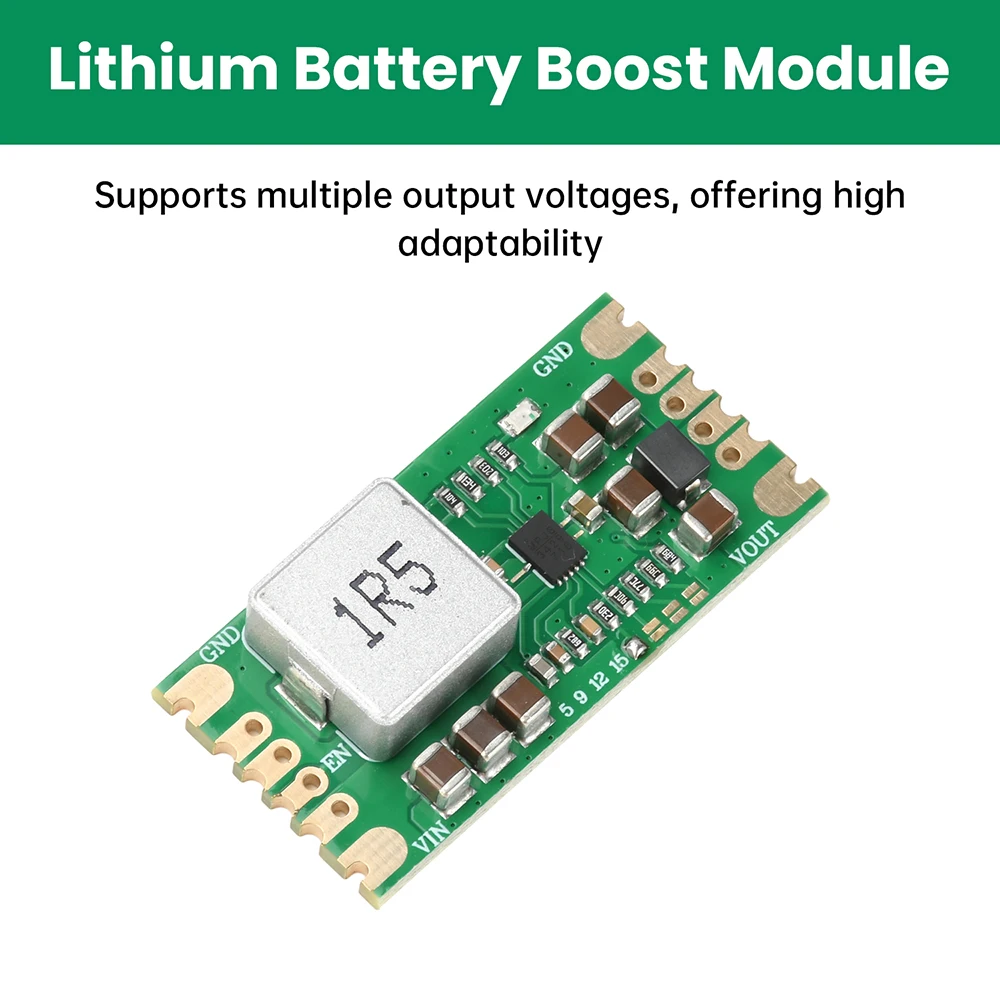

1 x MP3429 DC-DC 3-14V a 5V/9V/12V/15V Boost convertidor módulo de fuente de alimentación módulo elevador de batería de litio
Precauciones de uso:
Si se utilizan baterías como terminales de entrada, es necesario asegurarse de que la placa de protección de la batería tenga suficiente corriente.Si no es suficiente, salta la placa protectora y conéctela directamente a la batería.(La especificación del chip especifica una corriente máxima de conmutación de 21A)
2.Los polos positivo y negativo de la entrada no deben invertirse, ya que la marcha atrás provocará quemaduras.
3.El interruptor de habilitación EN no puede apagar completamente la salida.Después del apagado, el voltaje de salida es igual al voltaje de entrada de -0,3 V.(El chip está conectado internamente mediante un diodo y no se puede apagar).
Este módulo no es adecuado para suministrar energía a cargas inductivas como motores, relés y parlantes (las cargas inductivas tienen voltaje inverso, lo que puede quemar el chip con el tiempo)
La solución es conectar un tubo TVS bidireccional en el extremo de salida, con un voltaje de 1-3 V mayor que el voltaje de salida. Por ejemplo, si el voltaje de salida es de 12 V, compre un tubo TVS de 13-15 V e intente comprar un tubo TVS empaquetado más grande ya que tiene una vida útil más larga.
