Descripción

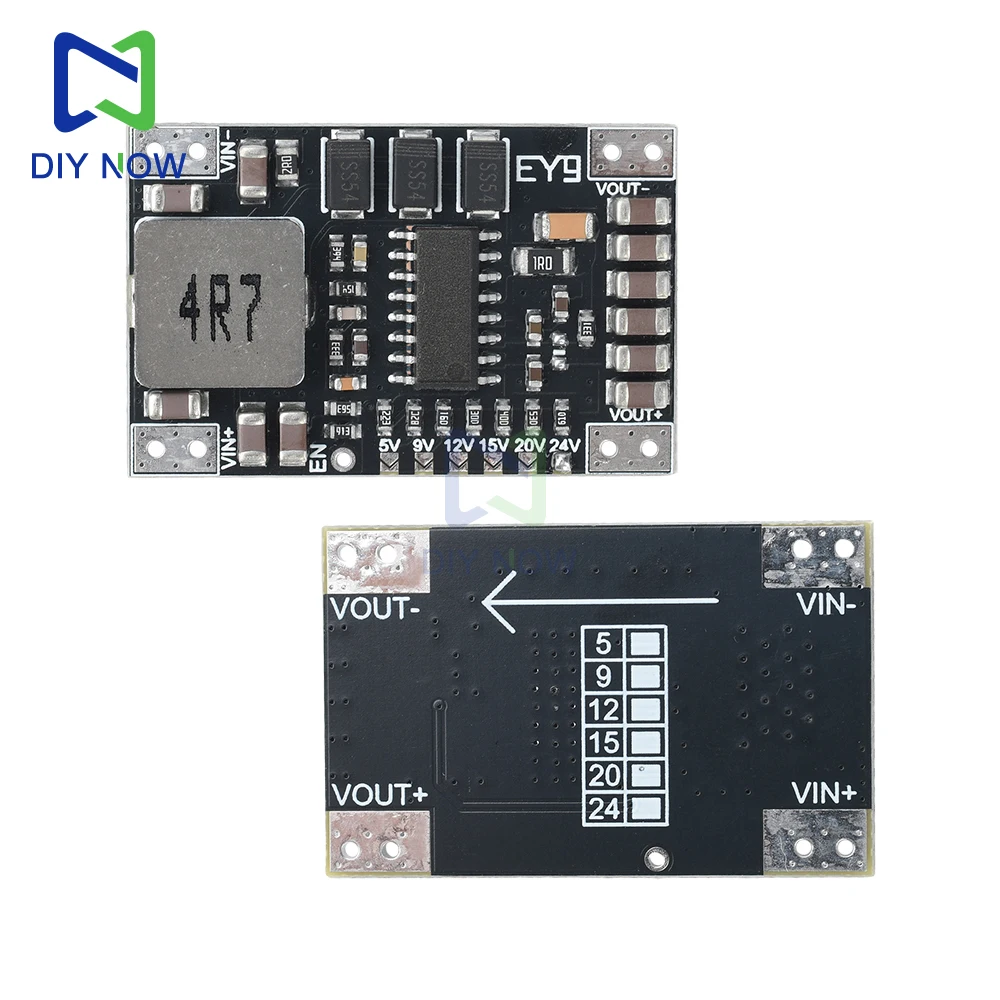

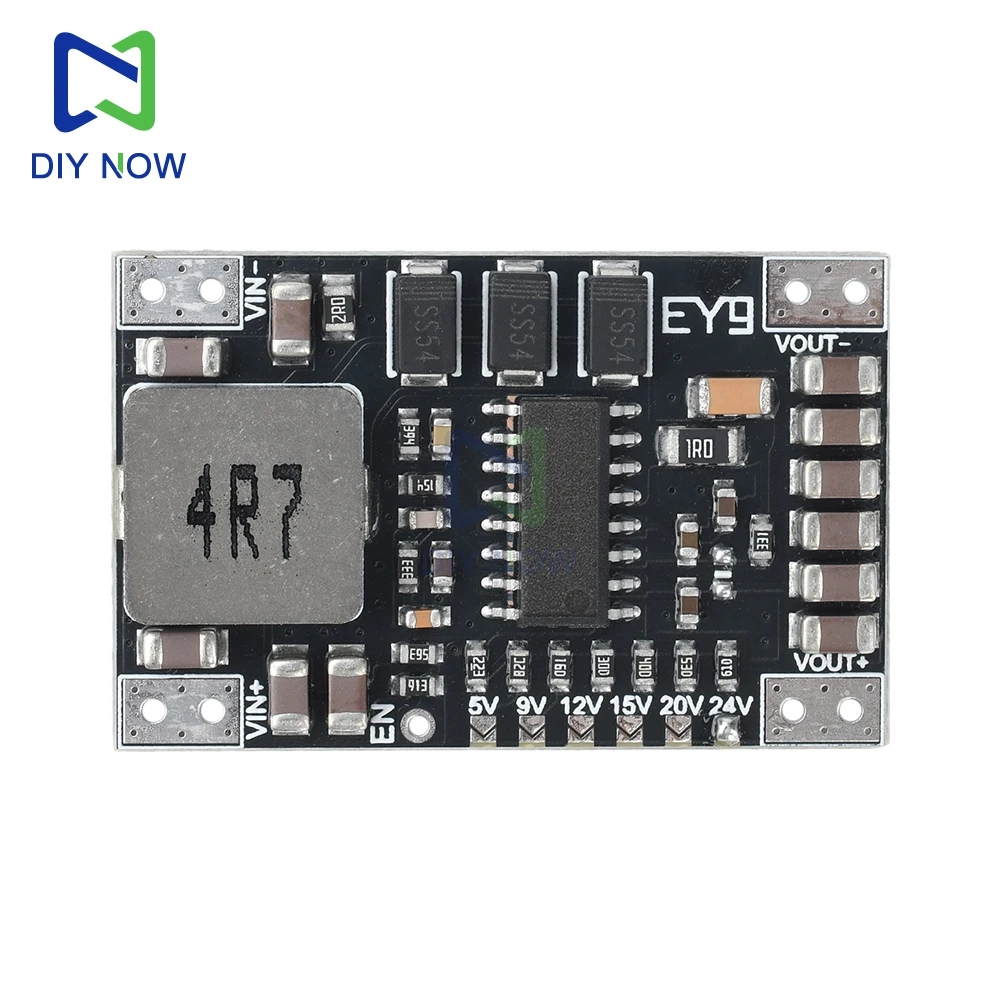

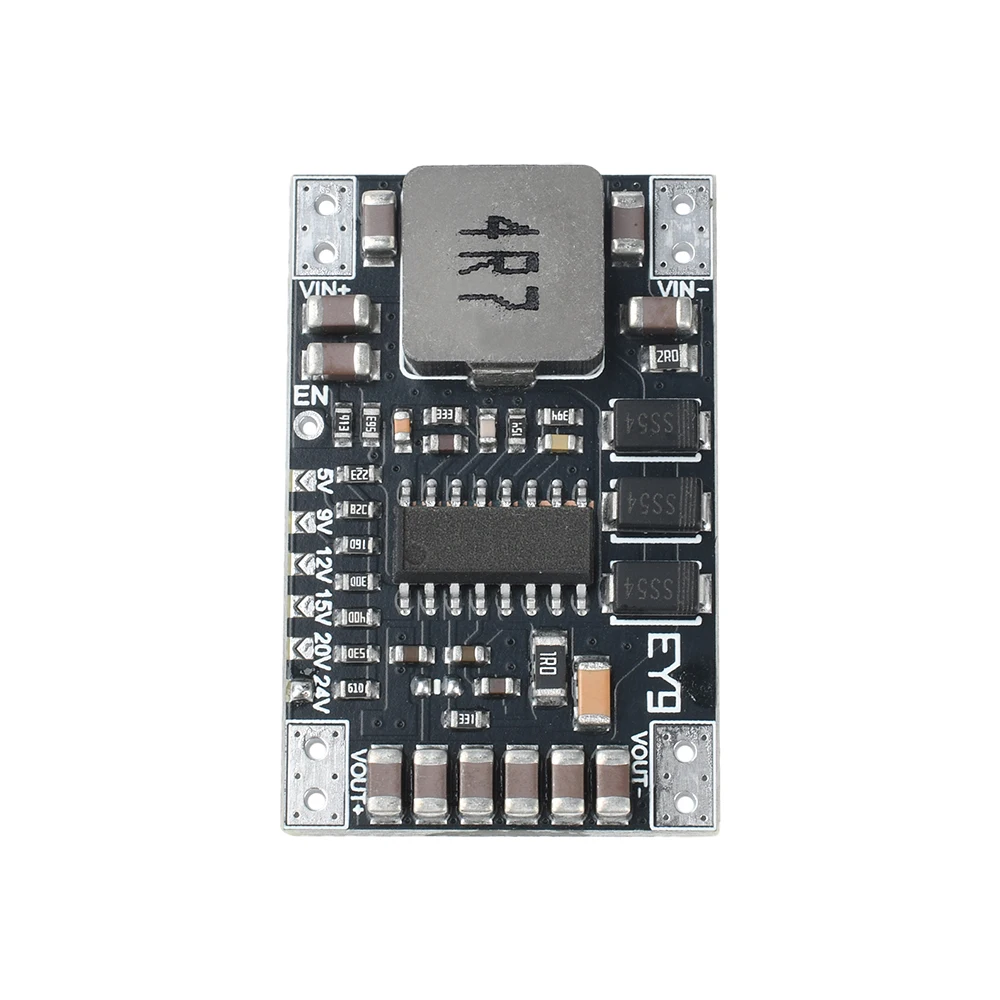

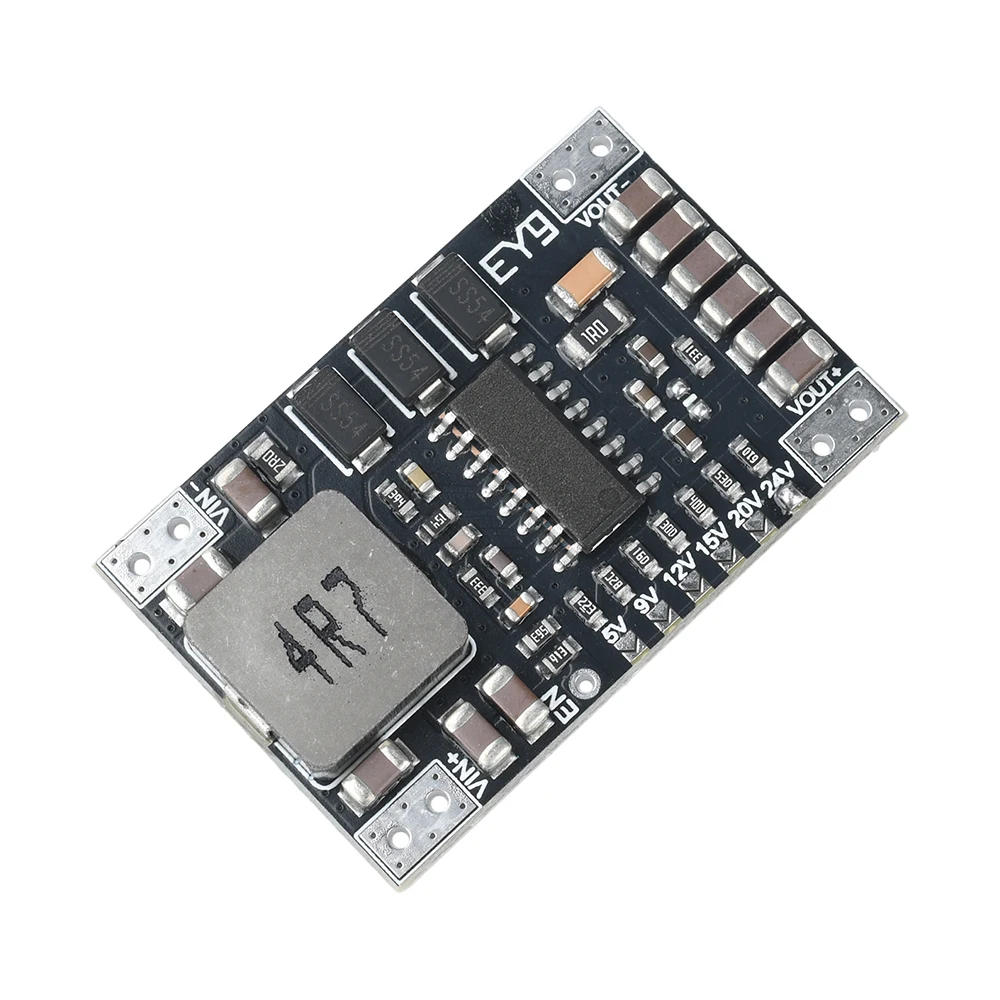

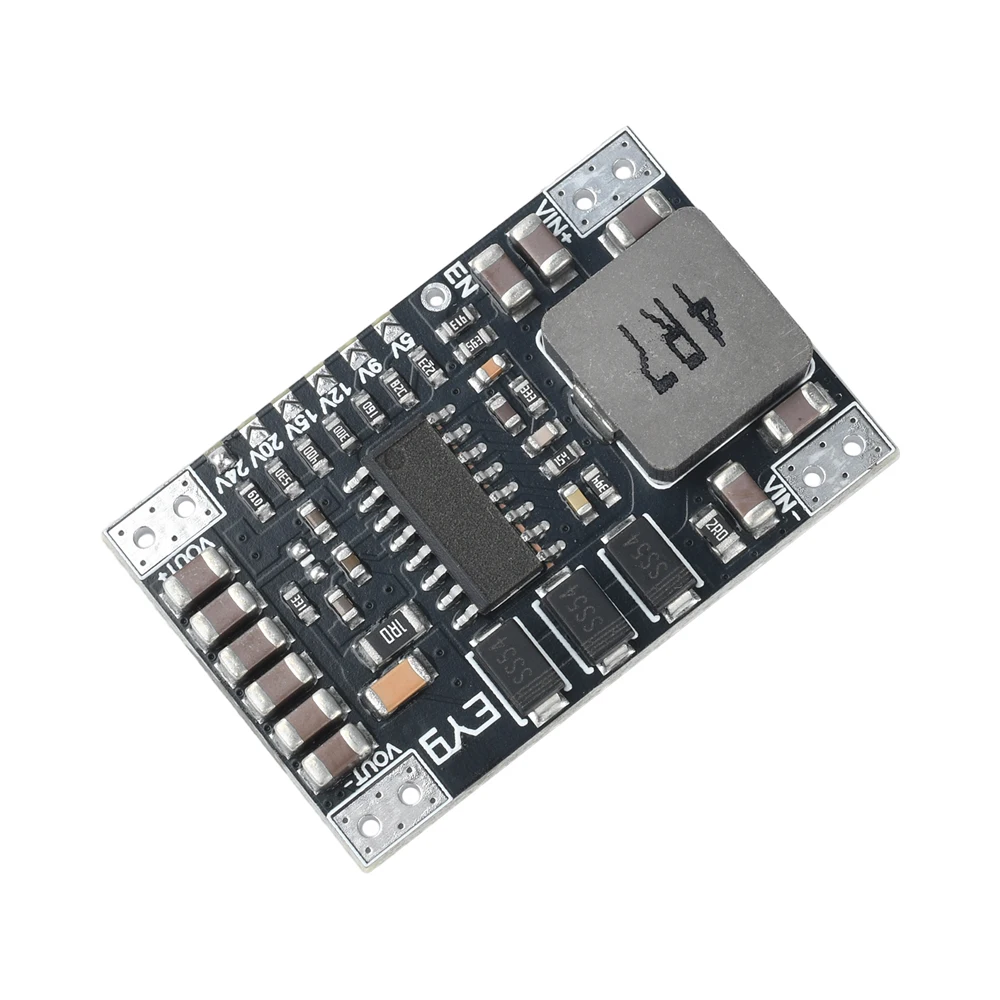

DC-DC 5-15V a 5V 9V 24V Módulo de potencia de refuerzo de salida de voltaje fijo Módulo de refuerzo de batería de litio de alta potencia 5A
Características:
1.Módulo de potencia de refuerzo DC-DC, con un amplio rango de voltaje de entrada (5-15 V) y un voltaje de salida fijo opcional.
2.La corriente de salida máxima alcanza los 5 A, lo que admite aplicaciones de alta potencia con alta eficiencia y baja generación de calor.
3.Frecuencia de funcionamiento de 350 KHz, corriente de espera inferior a 1 mA, rendimiento estable y confiable.
4.Múltiples mecanismos de protección integrados para evitar situaciones anormales como sobrecarga y cortocircuito.
5.El módulo es de tamaño compacto y se puede utilizar para unir cables o montar PCB.
Parámetro:
Tipo: módulo de potencia de refuerzo DC-DC
Voltaje de entrada: 5-15 V [Descripción: El voltaje de entrada debe ser 1 V inferior al voltaje de salida (el voltaje de entrada mínimo es 2.7V para iniciar el chip y la salida se detendrá cuando se descargue a 2.2V, se recomienda tener un voltaje de entrada de 5V o superior).Cuanto menor sea la diferencia de voltaje de entrada y salida, menor será la generación de calor y mayor será la eficiencia.】

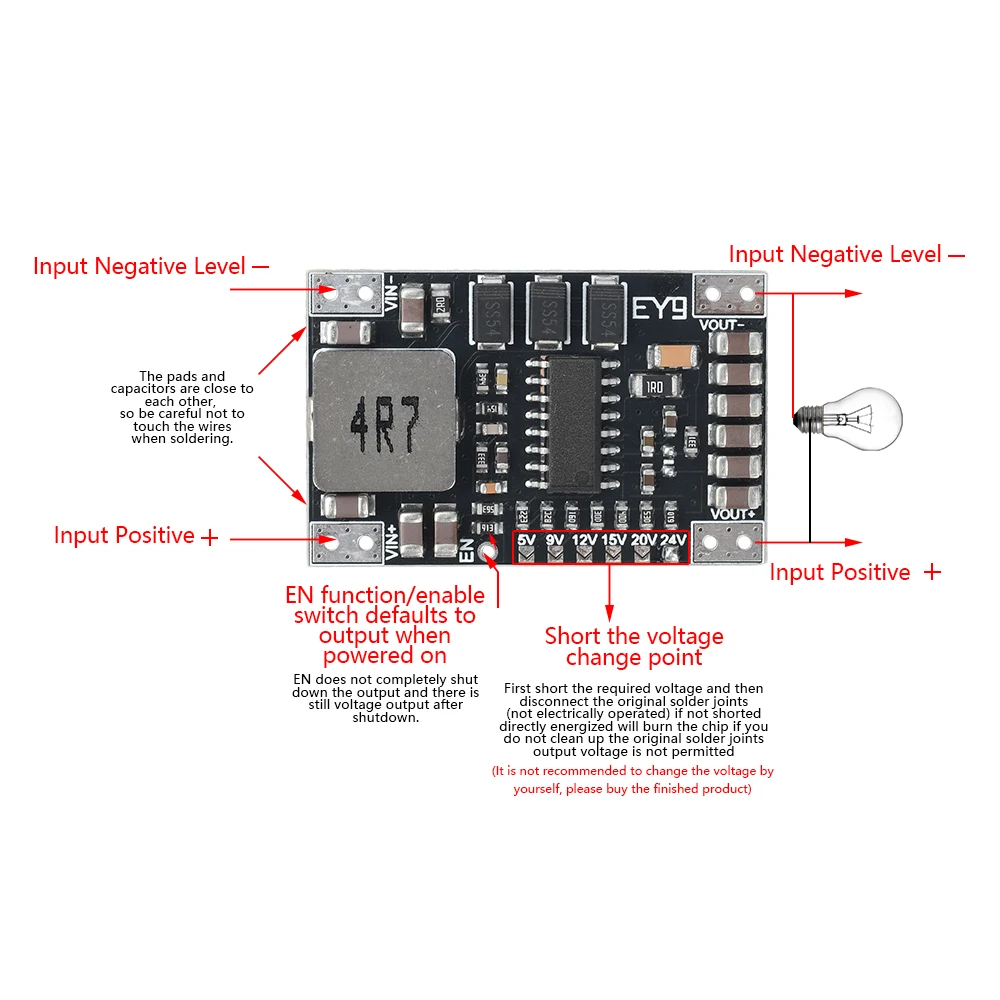

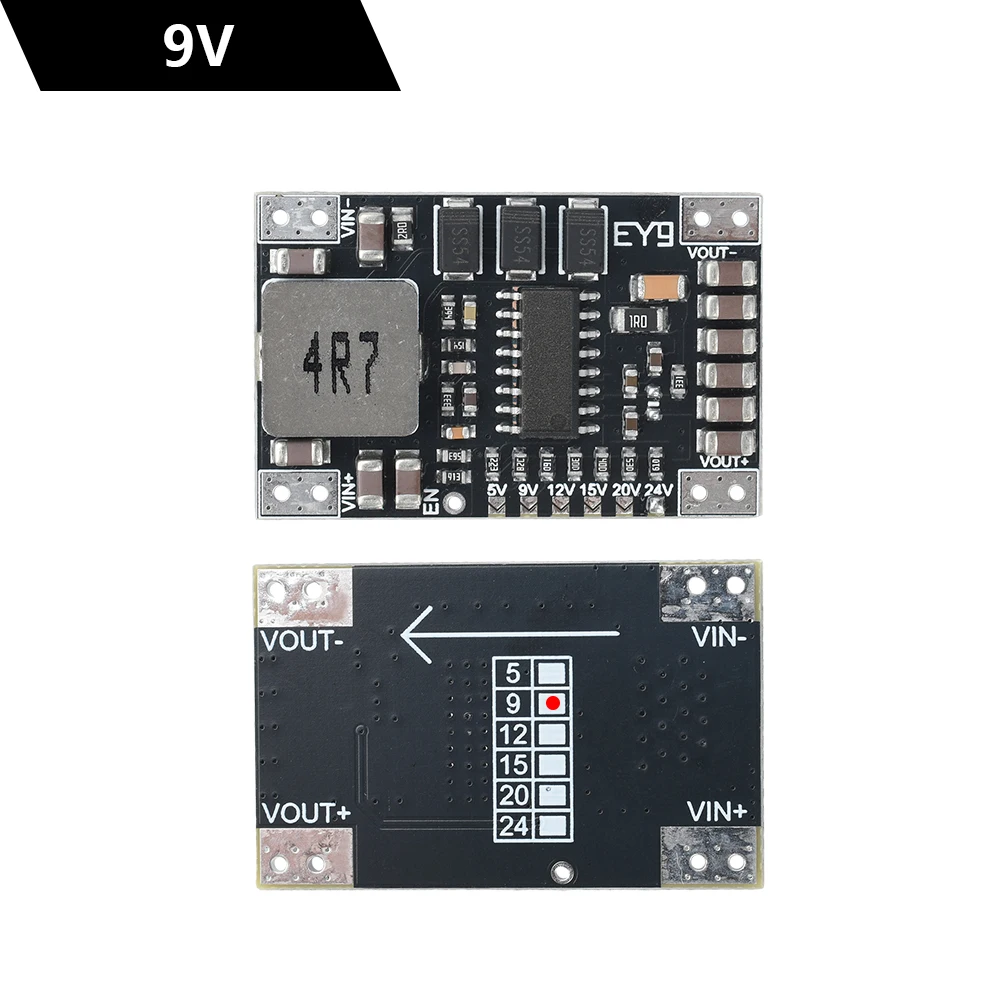

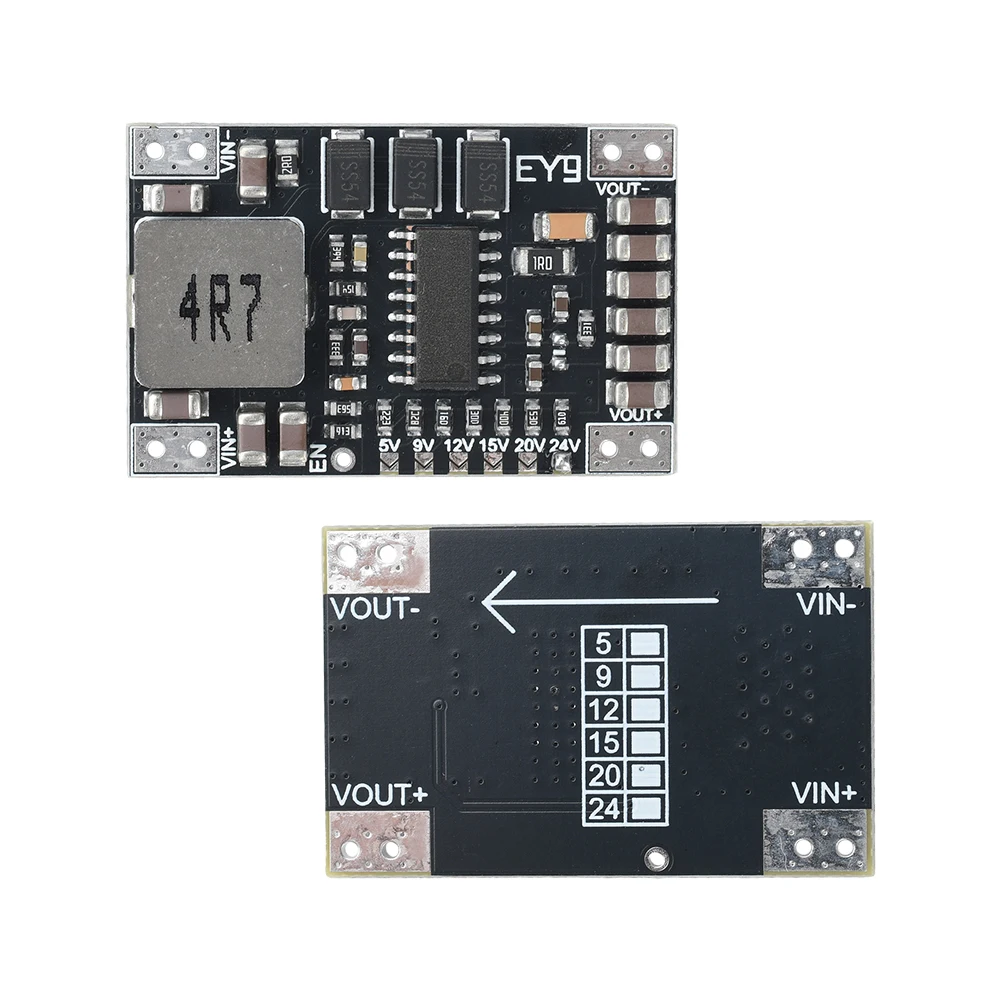

Voltaje de salida: salida de voltaje fijo opcional de 5V/9V/12V/15V/20V/24V [Nota: Los contactos cortos deben desconectarse limpiamente; si no están en cortocircuito, el chip se quemará.Se recomienda no cambiar el voltaje de salida usted mismo]
Corriente de salida: Máximo 5A [La corriente máxima depende del voltaje y la corriente de entrada.La corriente máxima de entrada es 6,5A.Por ejemplo, si la entrada es de 5 V y la salida es de 12 V, con una corriente de 6 A, 6 A * 5 V=30 W30 ÷ 12 V=corriente de 2,5 A (más pérdidas) (la diferencia de voltaje entre la entrada y la salida no debe ser demasiado grande, ya que afecta la eficiencia)
Método para calcular la potencia de salida:
Corriente de salida=(voltaje de entrada x 6) voltaje de salida ÷
Potencia de salida=corriente de salida X voltaje de salida
Frecuencia de trabajo: 350 KHZ
Corriente de espera: 1MA
Método de instalación: unión de cables, montaje en superficie

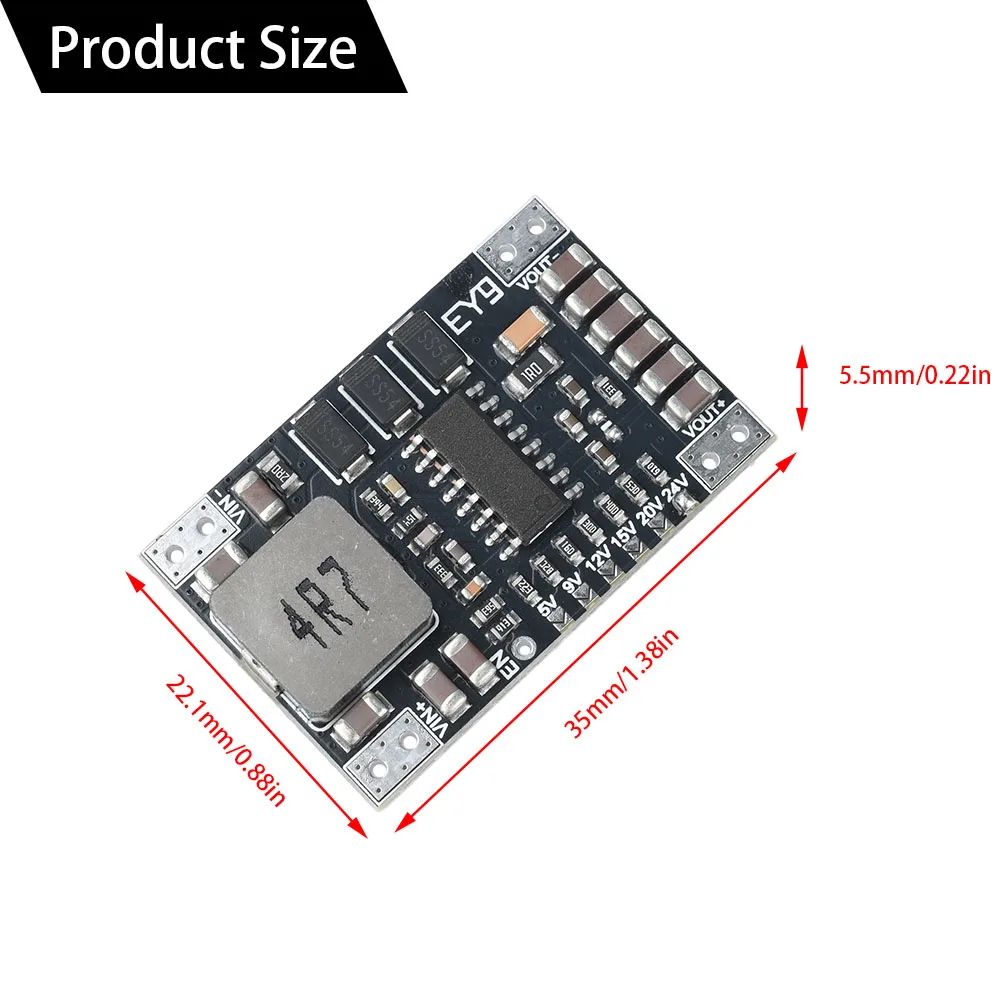

Tamaño: 35 largo * 22,1 ancho * 5,5 alto MM
Descripción del módulo y precauciones de uso.
1.El espacio entre los orificios dobles del módulo es de 2,54 mm.
2.Se puede conectar a la placa PCB para su uso.
3.El polo negativo del módulo está conectado a tierra y el terminal de entrada no debe conectarse a los polos positivo y negativo opuestos.Conectarlos en la dirección opuesta provocará sobrecalentamiento.
5.El cable de soldadura del módulo debe ser confiable, el cable debe ser corto y grueso, no gire el cable, asegúrese de que pueda soportar una corriente excesiva y tenga cuidado de no tocar otros componentes (que puedan quemar el chip) durante la soldadura.
6.Se recomienda utilizar un condensador electrolítico de 470 UF/25 V en paralelo en el extremo de entrada del módulo durante mucho tiempo (cerca del módulo) y un condensador electrolítico de 100 UF o 220 UF/25 V en paralelo en el extremo de salida.
7.Este módulo no es adecuado para cargas inductivas como motores, relés y altavoces.El voltaje inverso romperá el chip y el principio de fuerza electromotriz inversa del motor se podrá encontrar en línea.Aquí hay solo una solución proporcionada: es necesario conectar un tubo o diodo TVS en paralelo en el extremo de salida.Intente elegir un paquete grande (el tubo TVS tiene una vida útil) (tubo TVS bidireccional, el voltaje del tubo TVS es 2 voltios más alto que el voltaje de salida, también se acepta un poco más grande) + se utiliza un condensador electrolítico de 100 UF o 220 UF en paralelo.
Paquete Includet:
1X módulo
