Descripción

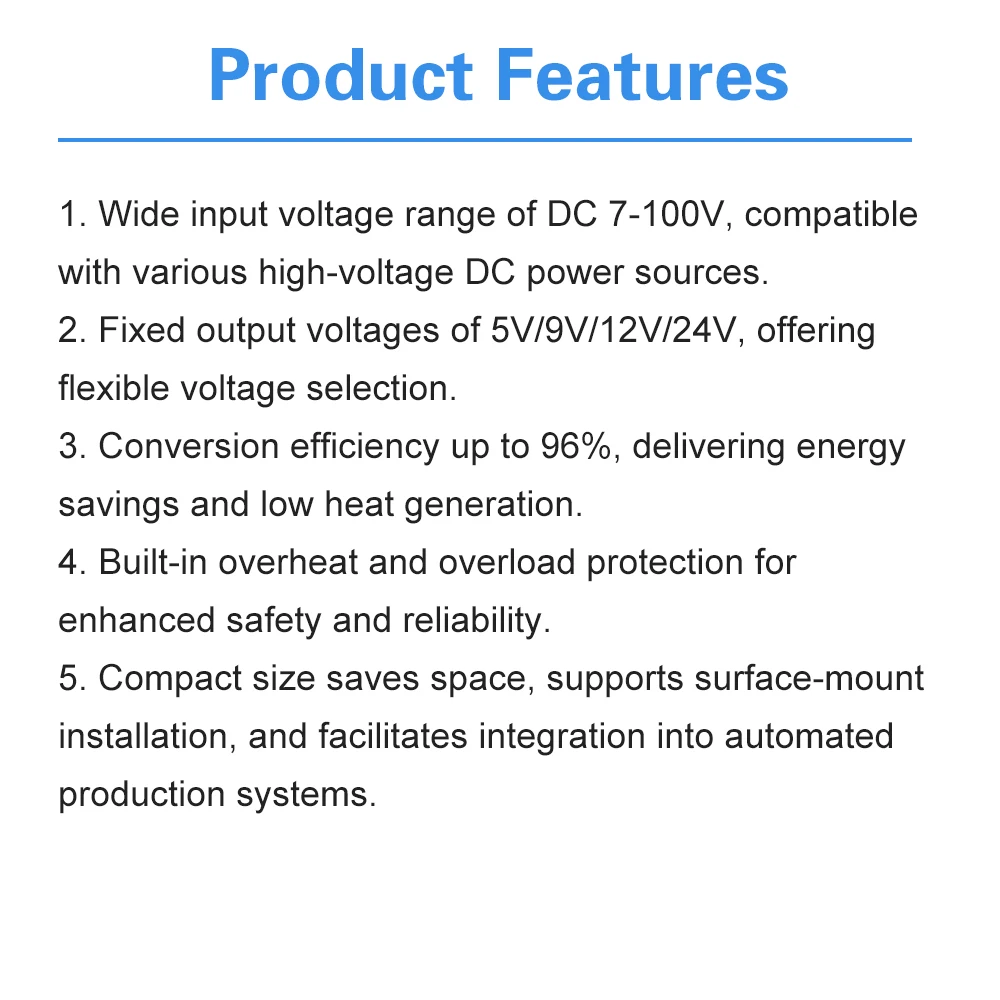

Características:

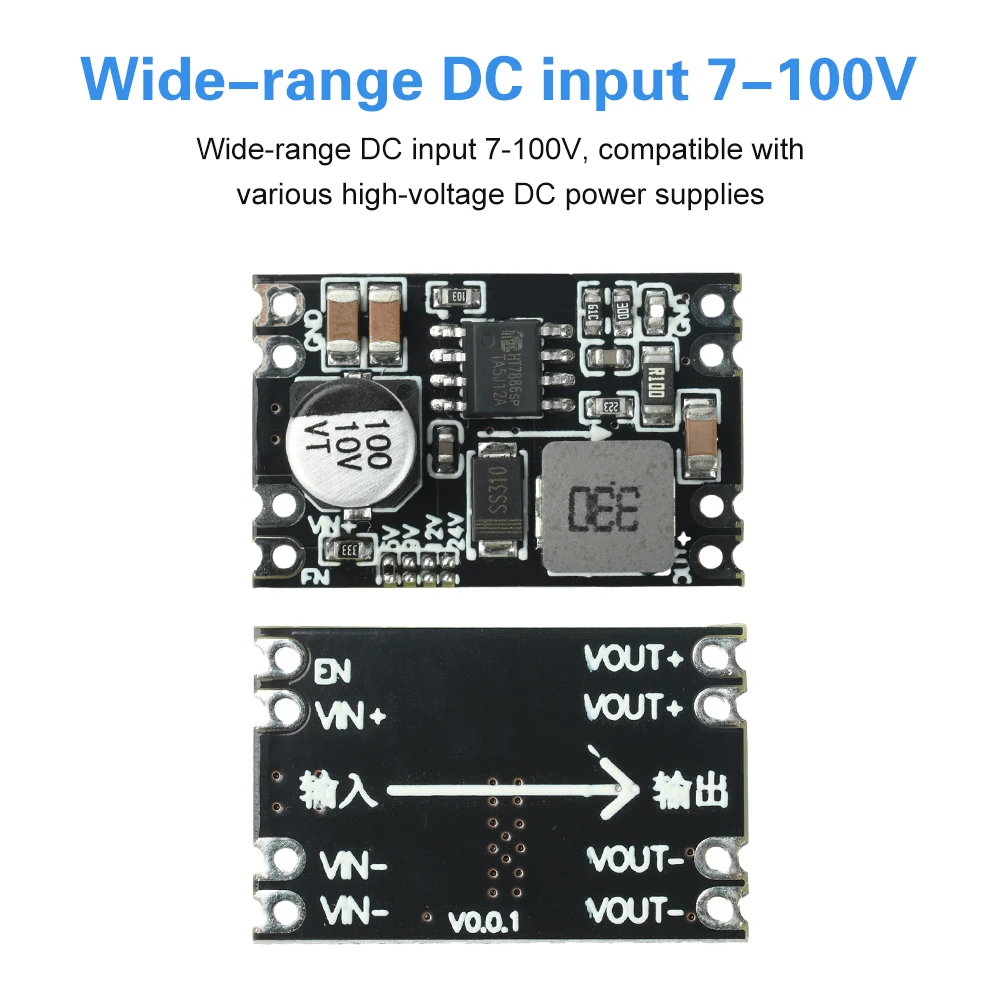

1.Amplio voltaje de entrada DC7-100V, compatible con varias fuentes de alimentación CC de alto voltaje.

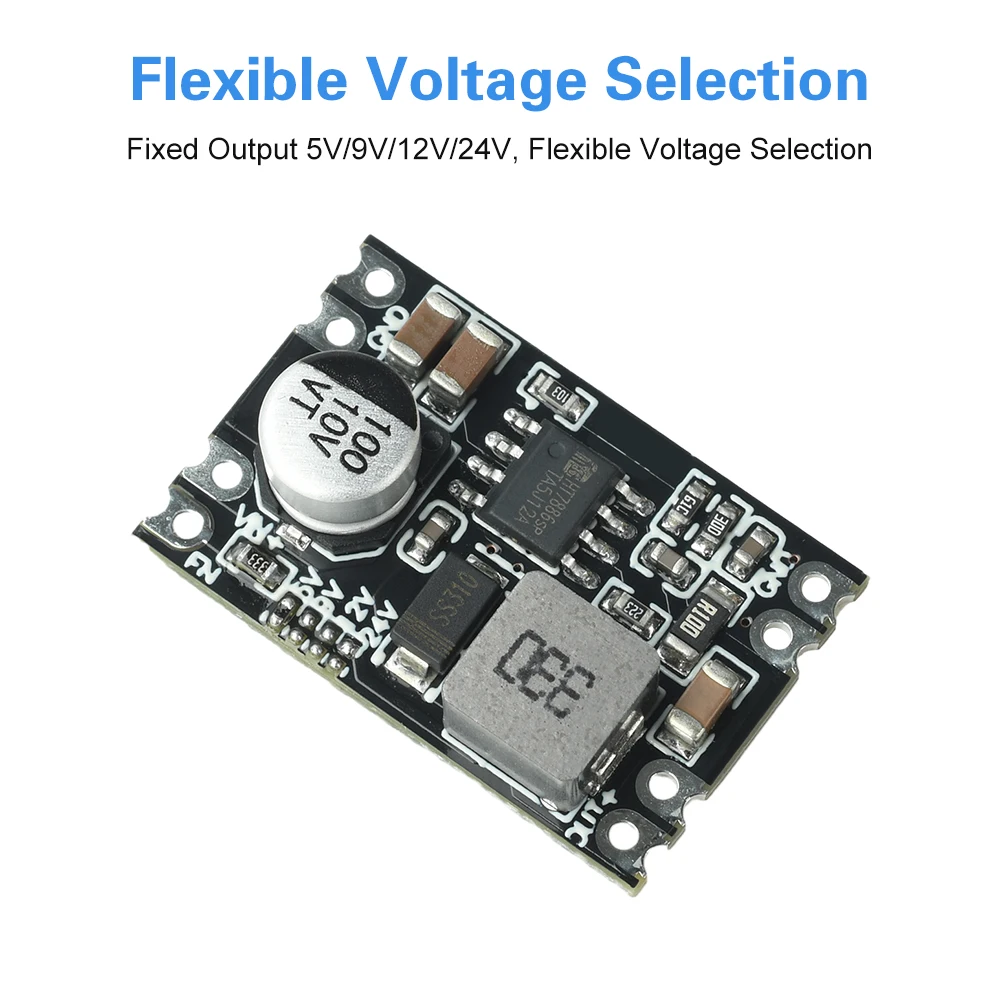

2.Salida fija 5V/9V/12V/24V, selección de voltaje flexible.

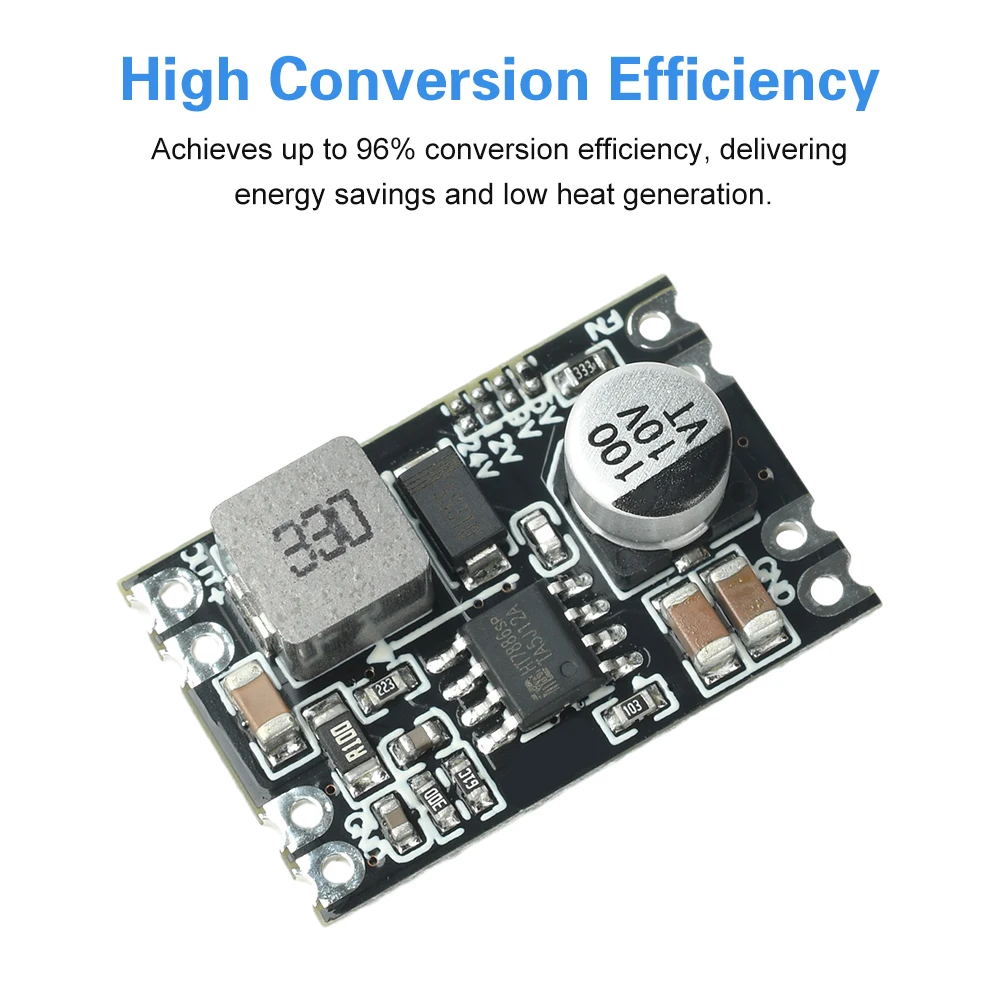

3.La eficiencia de conversión llega al 96%, ahorro de energía y baja generación de calor.
4.Protección integrada contra sobrecalentamiento y sobrecarga, lo que lo hace más seguro y confiable de usar.
5.De tamaño compacto, ahorro de espacio, admite instalación en superficie y facilita la integración automatizada de la producción.

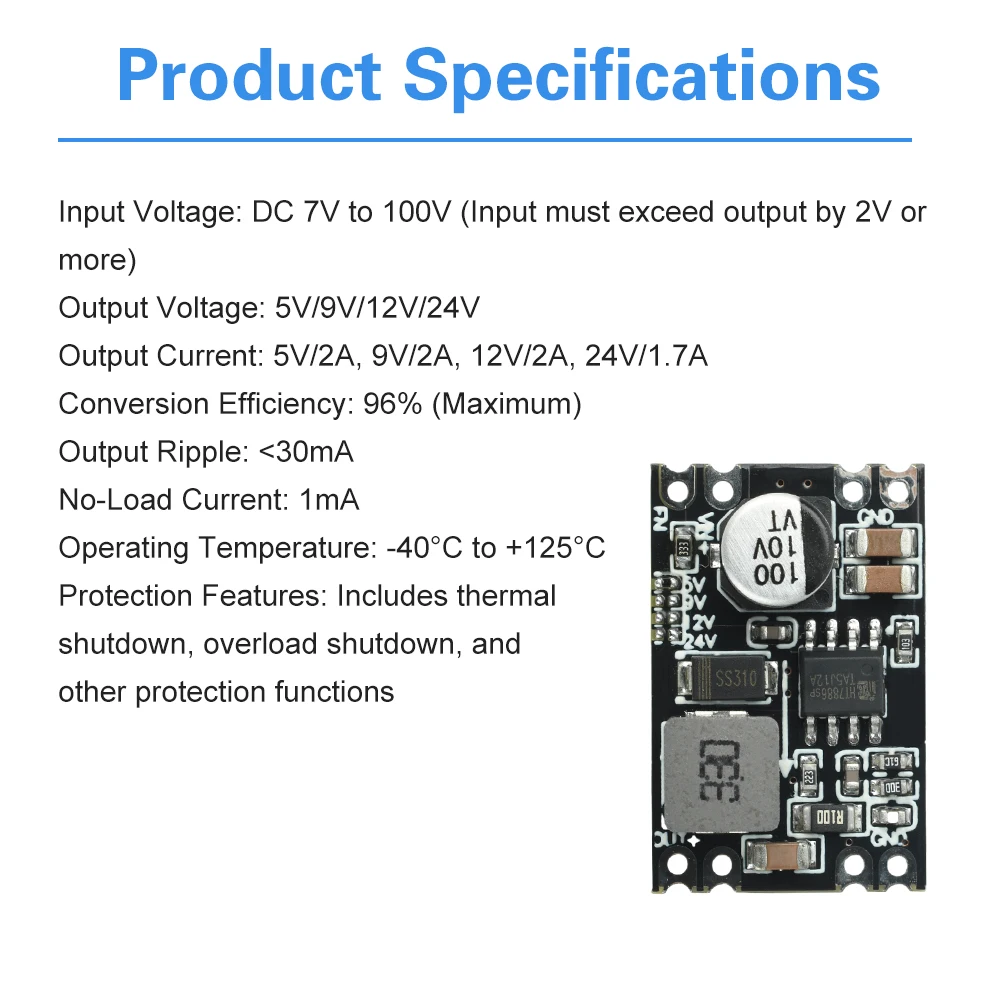

Parámetro:
Voltaje de entrada: CC 7 V ~ 100 V (la entrada debe ser mayor que la salida 2 V o superior)
Voltaje de salida: 5V/9V/12V/24V
Corriente de salida: 5V/2A, 9V/2A, 12V/2A, 24V/1.7A
Eficiencia de conversión: 96% (la más alta)
Ondulación de salida: 30 mA
Corriente sin carga: 1mA
Temperatura de trabajo: -40℃ a +125℃
Función de protección: con protección contra sobrecalentamiento, sobrecarga y otros apagados

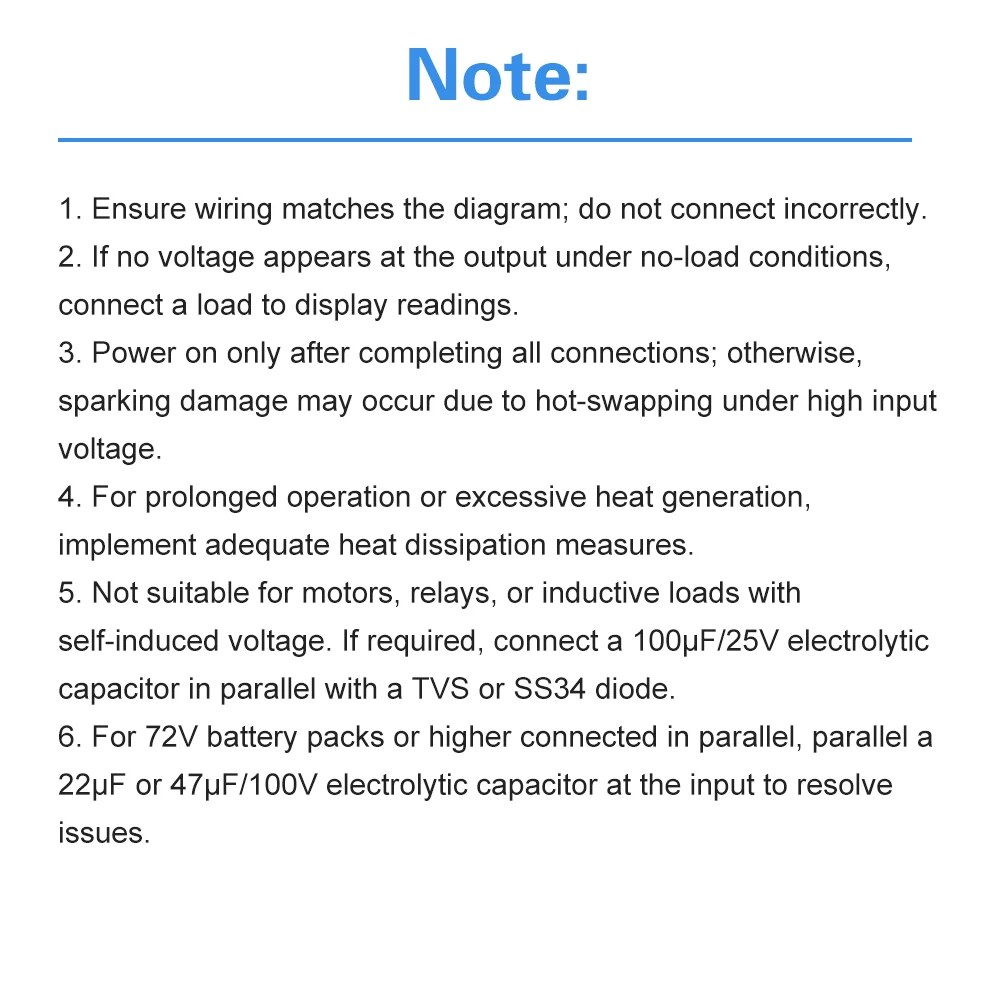

Nota:

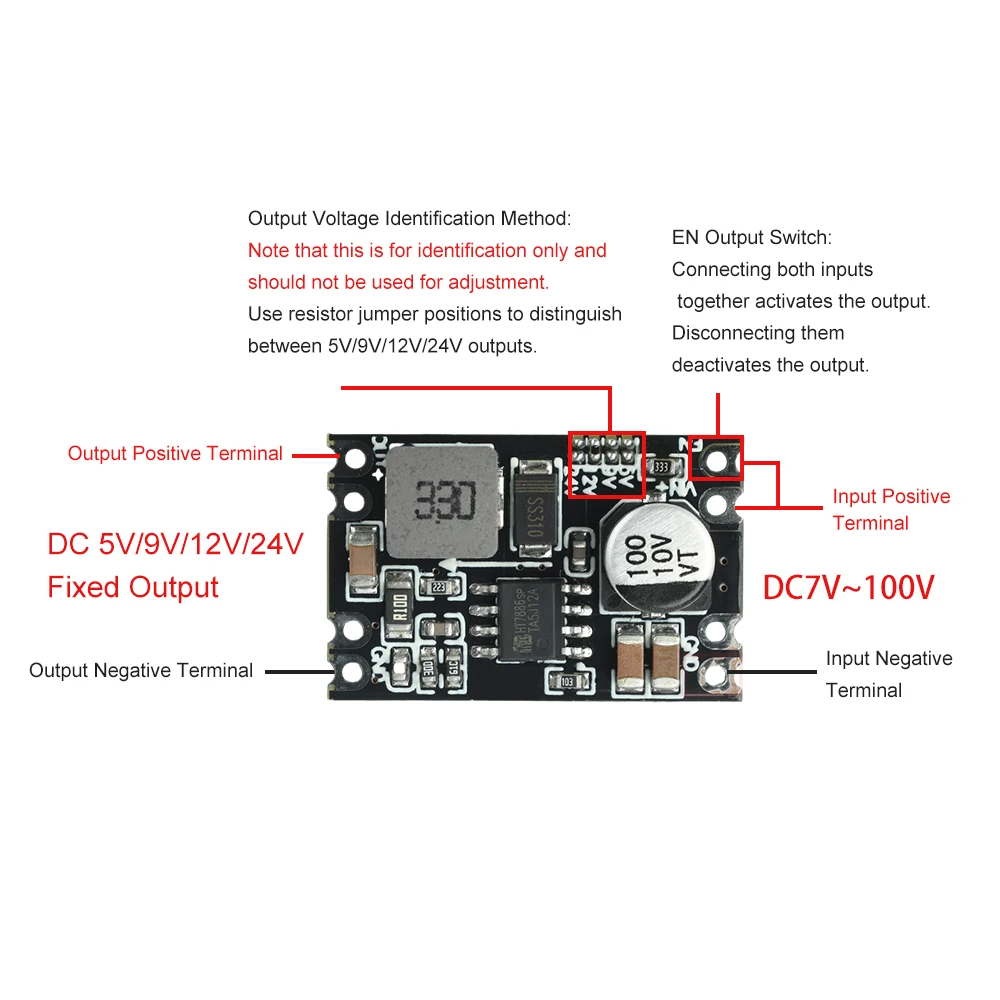

1.Preste atención al cableado según el diagrama y no comete errores.
2.Si no hay salida de voltaje sin carga, es necesario conectarlo a una carga para mostrarlo.
3.Conecte los cables antes de encenderlos; de lo contrario, la entrada de alto voltaje o el enchufe en caliente podrían causar daños por chispa.
4.Si trabaja durante mucho tiempo o genera calor excesivo, se deben tomar medidas como la disipación de calor.
5.No apto para motores, relés, cargas inductivas con voltaje autoinderado, que requieren la capacidad de generar condensadores electrolíticos paralelos de 100 UF/25 V con TVS o diodo SS34.
La entrada del paquete de baterías de 6,72 V o superior con método de conexión táctil requiere una conexión paralela de condensadores electrolíticos de 22 o 47 UF/100 V en el extremo de entrada para resolver el problema.
El paquete incluye:
1X módulo
