Descripción

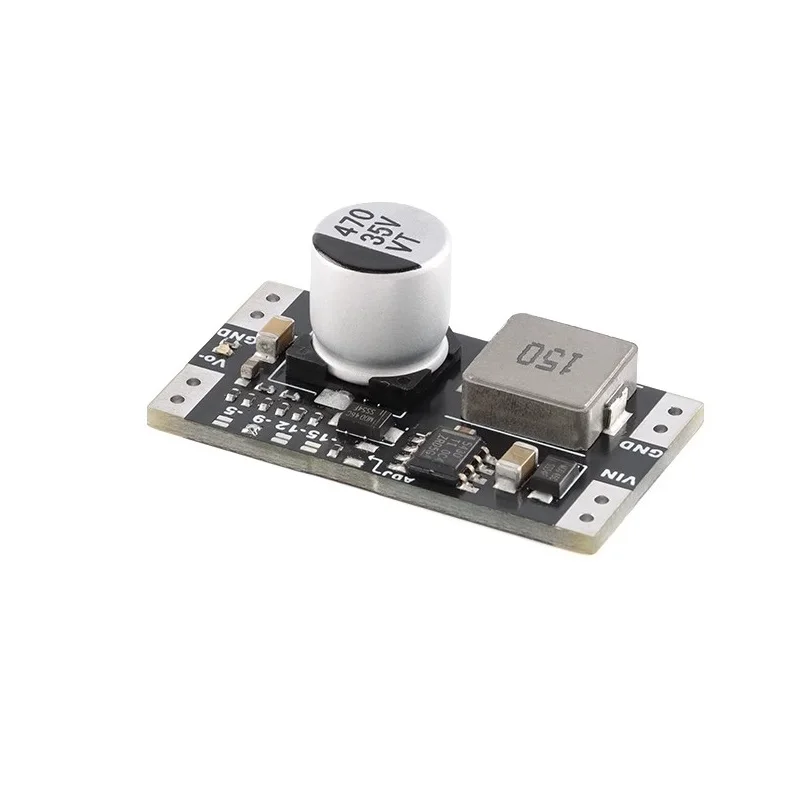

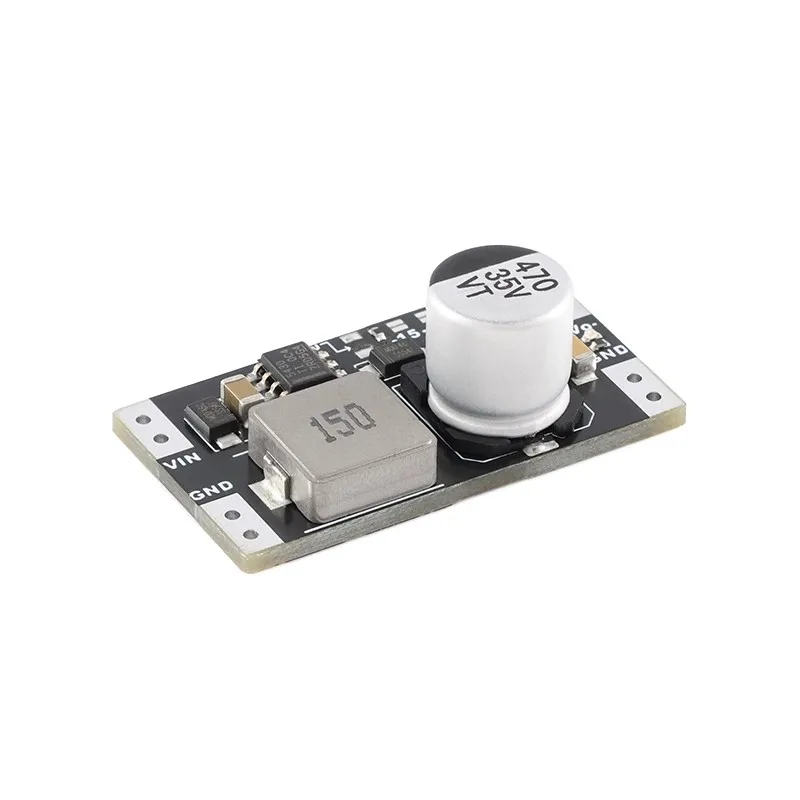

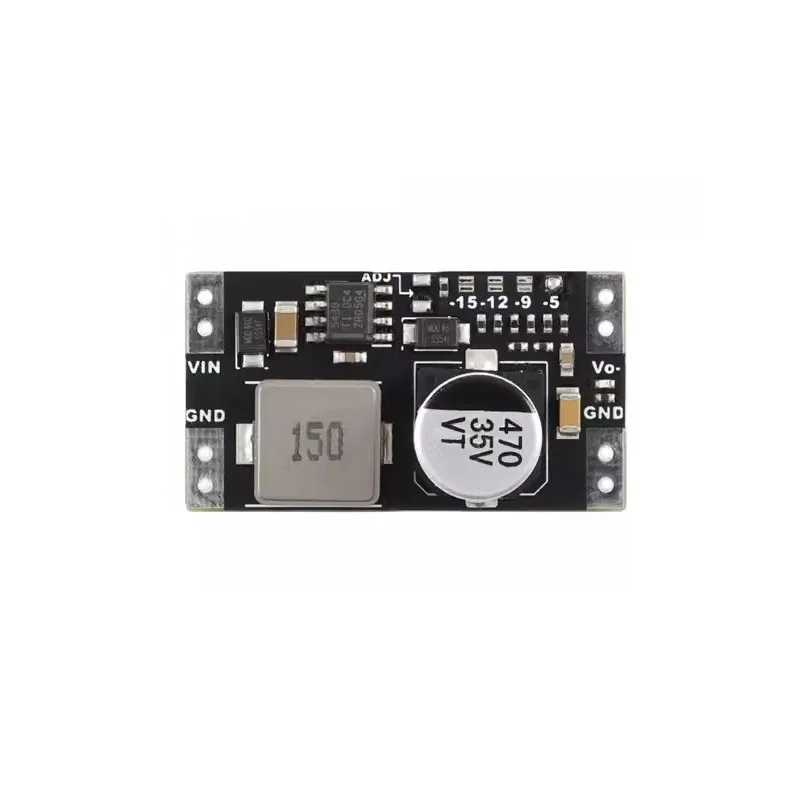

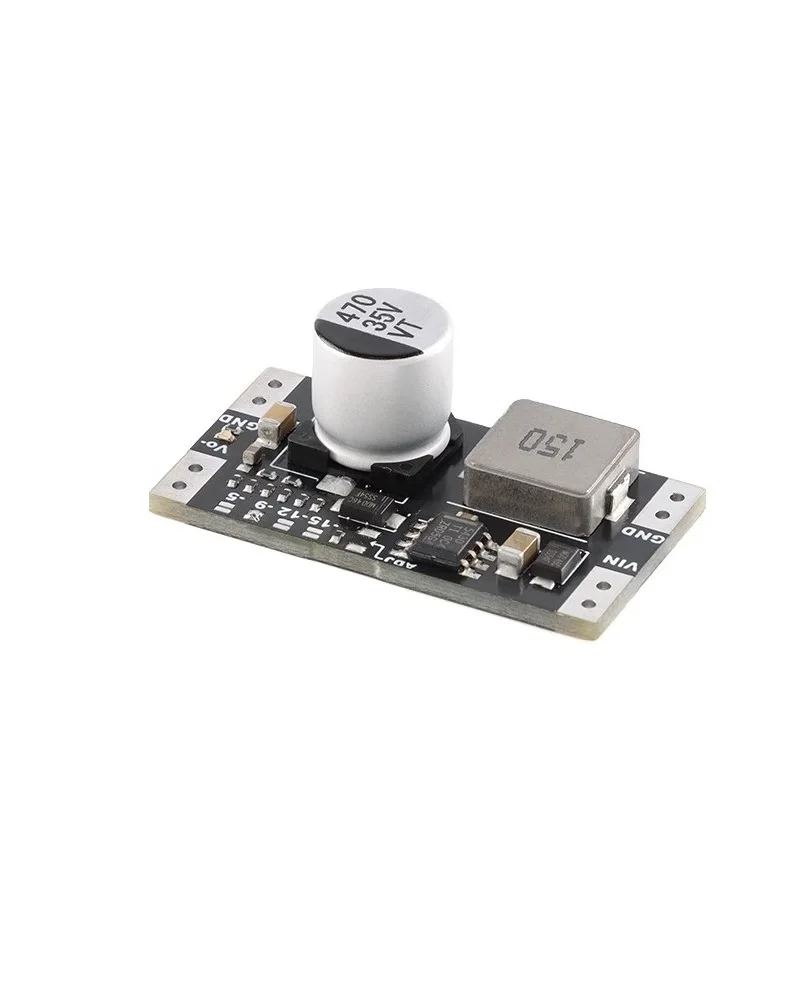

Este módulo adopta el programa de chip de fuente de alimentación TPS5430 de TI, rendimiento estable, pequeña ondulación, con una capacidad de salida de corriente máxima de 3A.
A través de la entrada de potencia positiva de la, el módulo de salida de voltaje negativo, y cada uno diseñado con cuatro salidas de voltaje fijo de uso común, respectivamente-5V, -9V, -12V, -15V, mientras deja la almohadilla ADJ, disponible para el usuario a través de la soldadura de diferentes valores positivos de la resistencia para cambiar el voltaje de salida.
El módulo es un módulo de fuente de alimentación de CC reductor con un amplio voltaje de entrada de 6V-28V, que se puede aplicar de manera flexible en una variedad de escenarios, como fuente de alimentación para ADC/DAC, amplificadores operacionales, DDS, etc. El módulo tiene una corriente de salida máxima de 3A, que se puede utilizar en una amplia gama de aplicaciones. La corriente de salida máxima del módulo es 3A, en aplicaciones de alta corriente debe prestar atención a la generación de calor del módulo y agregar disipación de calor al módulo de acuerdo con la situación real.

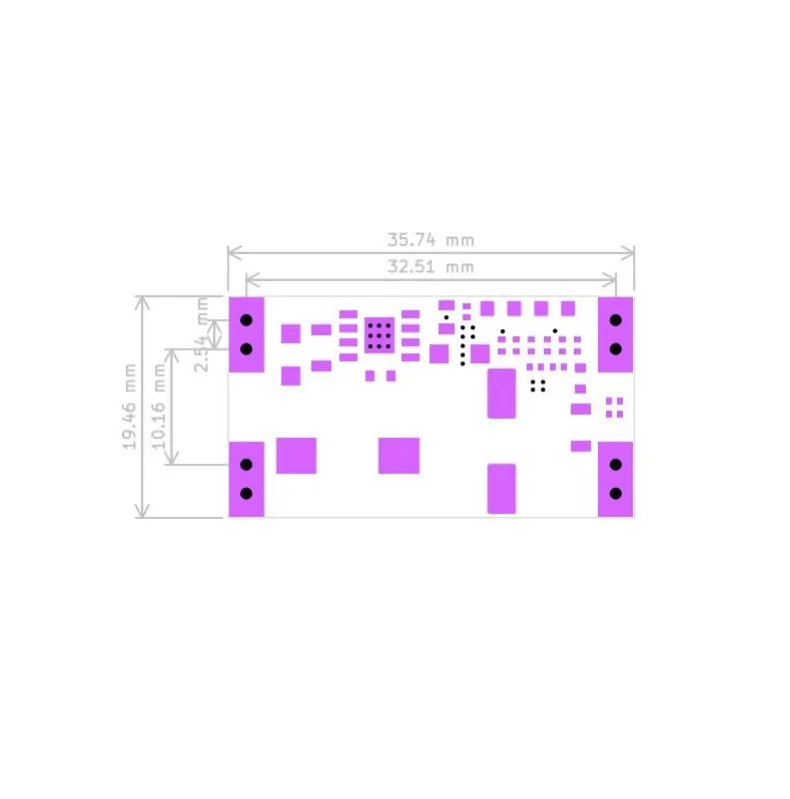

Tipo de módulo: fuente de alimentación de DC Buck positivo a negativo
Voltaje de entrada: 6V-28V
Voltaje de salida:-1,5 V - -15V
Corriente de salida: 3A MAX (con condiciones)
Onda de salida: 7mV (-5V), 8mV (-9V), 10mV (-12V), 9mV (-15V)

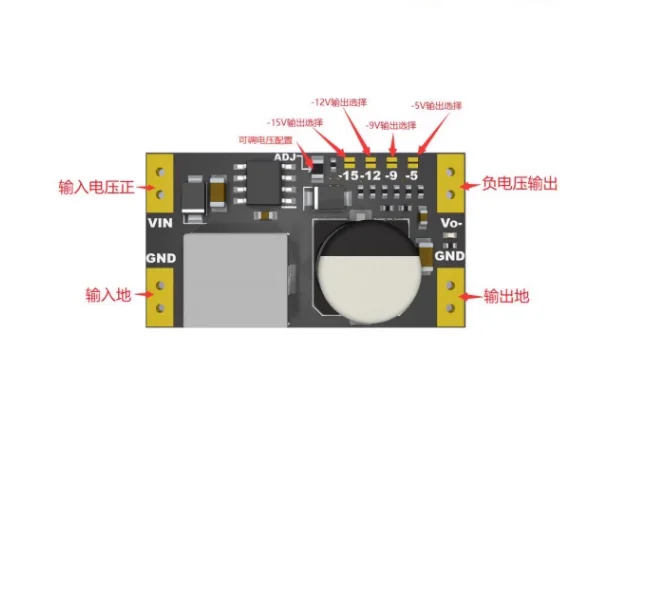

Ajuste: Selección de almohadillas de puente
Nota: la salida del módulo no debe conectarse directamente a cargas inductivas (por ejemplo, motores):
1. La salida del módulo no se puede conectar directamente a cargas inductivas (como productos de motor)

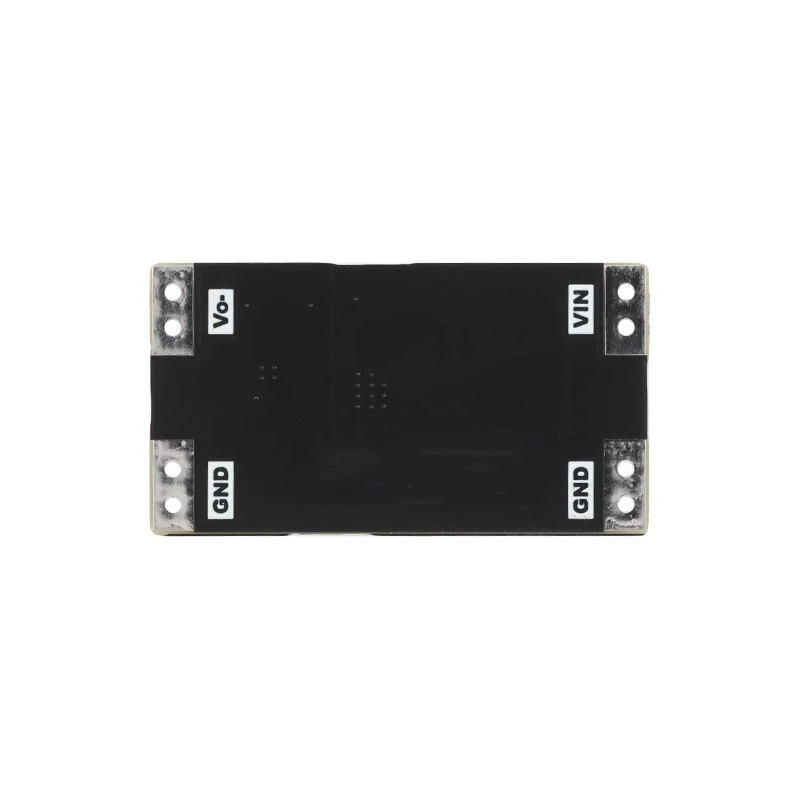

2. Prohibido enchufar y desenchufar en caliente, cuando el módulo esté en uso, primero conecte el terminal de entrada GND, el terminal de salida VIN GND, Vo y luego encienda la fuente de alimentación, está prohibido conectar la carga y luego conectar la fuente de alimentación que se ha encendido, Es fácil encender y quemar el módulo. 3.
3. Los polos positivo y negativo no deben invertirse, se quemarán.
4. Módulo para disipar el rendimiento térmico, en el chip en la parte posterior del aceite no tiene cubierta sobre el orificio, ¡preste atención!
5. La Selección de voltaje de salida de la almohadilla de puente solo se puede soldar A. Si desea cambiar el voltaje de salida, la línea a la almohadilla de puente de voltaje de salida original en la lata se retira, para asegurarse de que la almohadilla del puente en Las dos almohadillas pequeñas no esté conectada, Y luego suelde la almohadilla de puente para otra selección de voltaje.
6. Almohadilla ADJ predeterminada reservada para clientes que necesitan calcular el valor de resistencia de acuerdo con la fórmula para la soldadura.
7. Sin Prevención de reflujo, sin protección corta.
8. Para evitar que los clientes toquen el circuito del módulo debido a la electricidad estática y otras razones que conducen al agotamiento del chip, así que debe tratar de evitar el módulo en la alimentación en las manos tocando el chip cerca del circuito.
