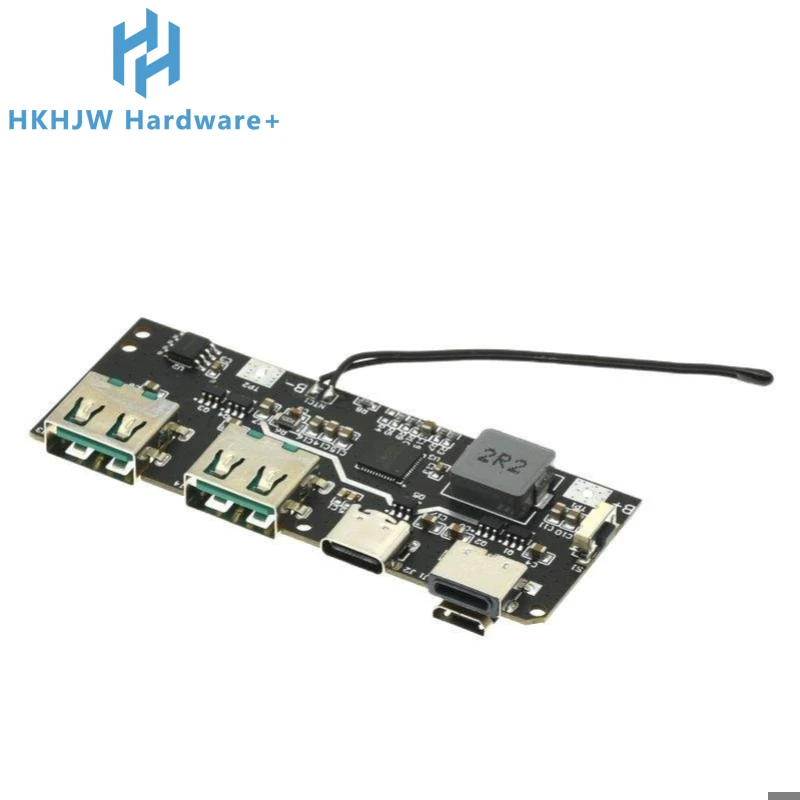

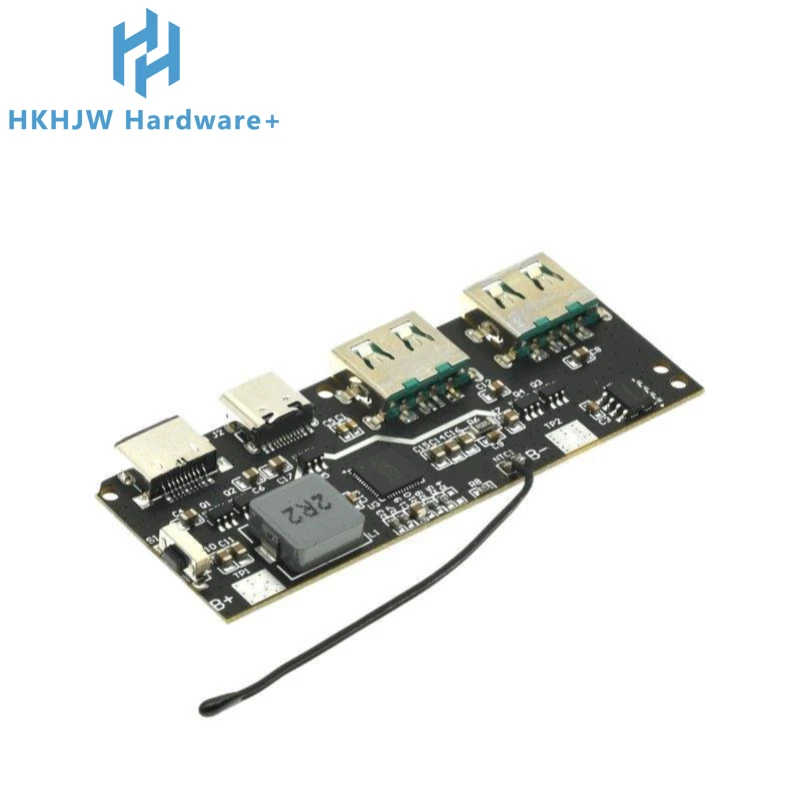

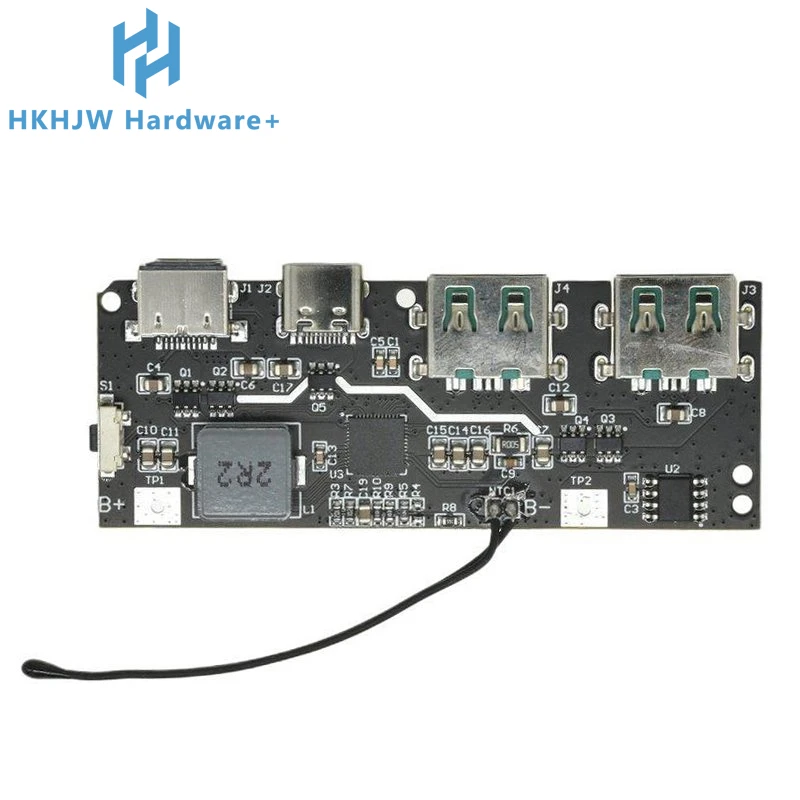

Módulo de potencia móvil de carga rápida de 22,5 W, placa base de protección QC4.0, PD3.0, 5 puertos, USB Dual

Parámetros del producto

El proceso de carga se divide en los siguientes tres procesos: modo de goteo, modo de corriente constante, modo de voltaje constante. Cuando el voltaje de la batería es inferior a 3V, el módulo de carga está en modo de goteo y la corriente de carga es de 300mA. Cuando el voltaje de la batería es superior a 3V, el módulo de carga entra en el modo de corriente constante y carga a toda velocidad de acuerdo con la corriente objetivo establecida, con una potencia de aproximadamente 21W. Cuando el voltaje de la batería se eleva al voltaje de carga objetivo (como 4,2 V), el módulo de carga entra en el modo de voltaje constante, Y la corriente disminuye gradualmente mientras el voltaje del terminal de la batería permanece sin cambios. Cuando la corriente de carga disminuye a la corriente de corte de carga, la carga finaliza. Si el voltaje de la batería cae a 0,1 V por debajo de la carga deseada, la batería comienza a cargarse automáticamente de nuevo. (Nota: Si el voltaje excede los 4,2 V, es normal y no dañará la batería. Si El voltaje es de 4,2 V, la lámpara aún parpadea, lo que significa que aún no está llena. La carga completa no es solo para ver el voltaje de carga.)

La placa base tiene un total de 5 puertos USB, son respectivamente del tipo A1 + A2 + tipo Micro-B + C + 20, incluyendo el Tipo A1 y Tipo-A2 compatible con QC3.0 / QC2.0 AFC/FCP/SCP/PE2.0 / PE1.1 / SFCP/VOOC salida de carga rápida;

Tipo C compatible con PPS/PD3.0 PD2.0 / QC4 + / QC3.0 / QC2.0 AFC/FCP/SCP/PE2.0 / PE1.1 Salida de carga rápida SFCP, compatible con PD3.0 PD2.0/

Nota:

1: La línea de batería externa de la placa base debe poder pasar corriente de 10A, al menos con más de 1 cable de cobre cuadrado, la línea ordinaria para usar 1,5 cuadrados. No tiene que ser demasiado grueso, pero no debe ser demasiado delgado. Demasiado delgado podría ser un peligro para la Seguridad (porque hay mucha corriente en el extremo de la batería).

2: La placa base viene con un chip de protección, la batería no se puede agregar a la placa de protección, si la hay, retire la placa de protección, conecte directamente nuestra placa base a la batería. (Debido a que la propia corriente no puede ser demasiada, la potencia de salida está protegida)

3: El uso de la placa base de pinza de cocodrilo prueba Uso de socios pequeños por favor no cargue teléfonos móviles, no pregunte por qué, en resumen, no se puede utilizar de esta manera. Necesidad de cargar el teléfono móvil debe estar soldado (muchos compradores no son obedientes, un problema en mi placa base qué tan malo, la placa base cómo no se puede cargar rápidamente, la placa base cómo se puede reiniciar la energía, etc., problemas de acuerdo con los requisitos de la operación, no seas santurrón.)

4:4.2V 18650/polímero/batería de litio ternaria se puede utilizar para la batería, se puede utilizar una sola unidad grande, también se pueden utilizar múltiples 18650 en paralelo, no se puede utilizar la batería de litio de hierro, batería seca desechable, hidruro de níquel, batería de plomo-ácido, batería de níquel cadmio, etc. Las baterías no se pueden conectar en serie. Por primera vez, la pantalla de energía no tendrá que esperar, descargue la energía y luego por completo, la primera carga puede seguir cargando durante más de 5 horas cuando las Cuatro luces estén completamente encendidas, no cargará la batería, no hay necesidad de preocuparse.

5: La placa base debe tener la capacidad de la batería preestablecida, por lo que sobre cuánta capacidad de la batería se debe tener en cuenta o con servicio al cliente, de lo contrario tome la carcasa de 30000mAh predeterminada, sin la placa base única predeterminada 20000mAh. O luego reemplaza la resistencia por sí misma.

6: Admite carga de flash OPPO, admite carga Huawei súper rápida, diferentes protocolos tienen diferente potencia, conoce bien antes de disparar. Este Plan ha existido durante mucho tiempo y es compatible con todo, excepto con algunos teléfonos que no admiten carga rápida. (El teléfono móvil no es compatible porque el acuerdo del teléfono móvil no está abierto, por lo que el tercero no puede usarlo. Si desea usarlo, solo puede ir al sitio web oficial del teléfono móvil para comprar).

7: Esta placa base de 22,5 W de la tienda es el mismo esquema, el acuerdo es el mismo, integral, la forma básica no es la misma, cuál disparar, la carcasa tendrá un mapa detrás de los detalles, ninguna carcasa es solo la placa base en el envío.

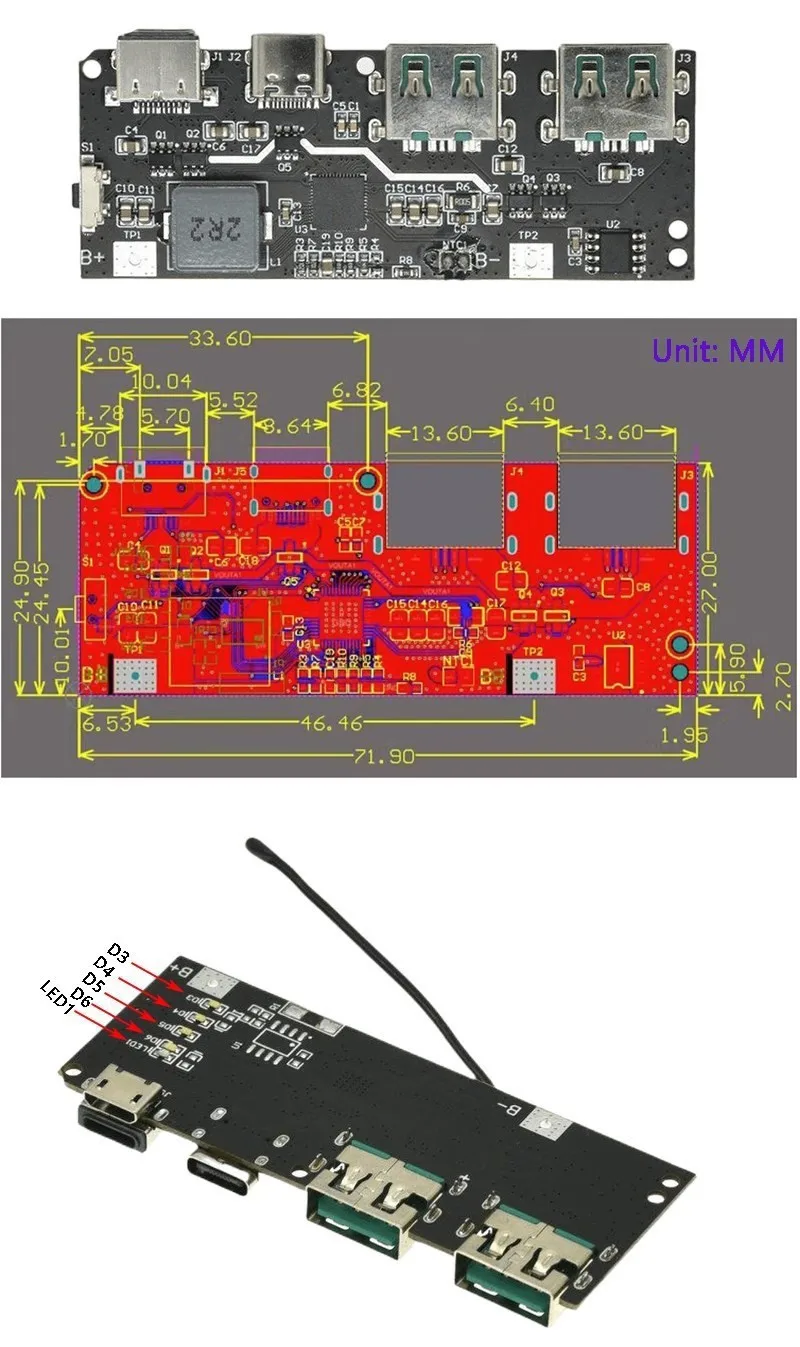

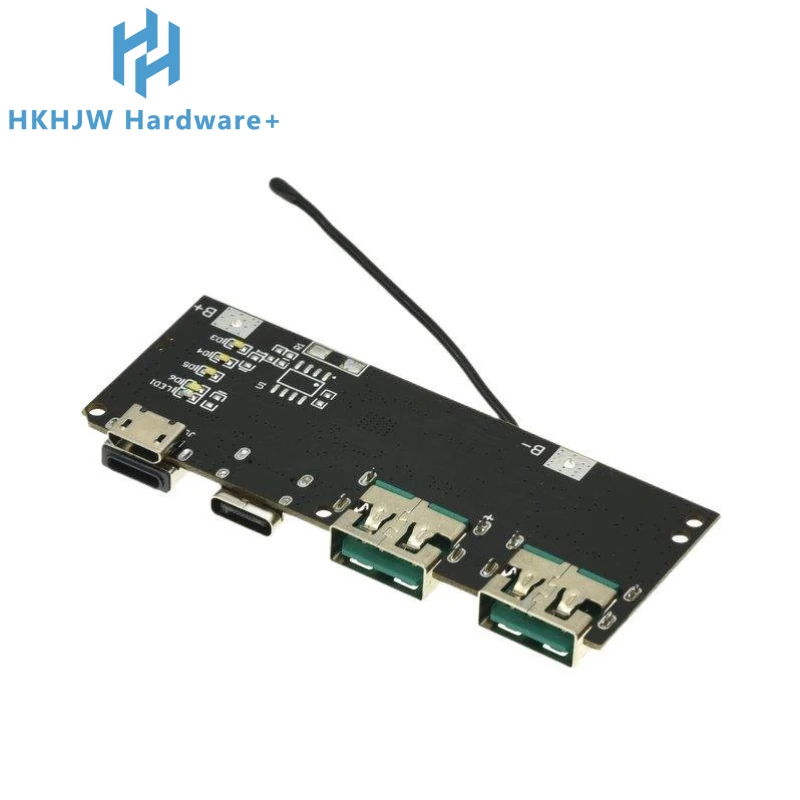

D3, D4, D5 y D6 son LED de encendido. LED1 es el indicador de carga rápida.
