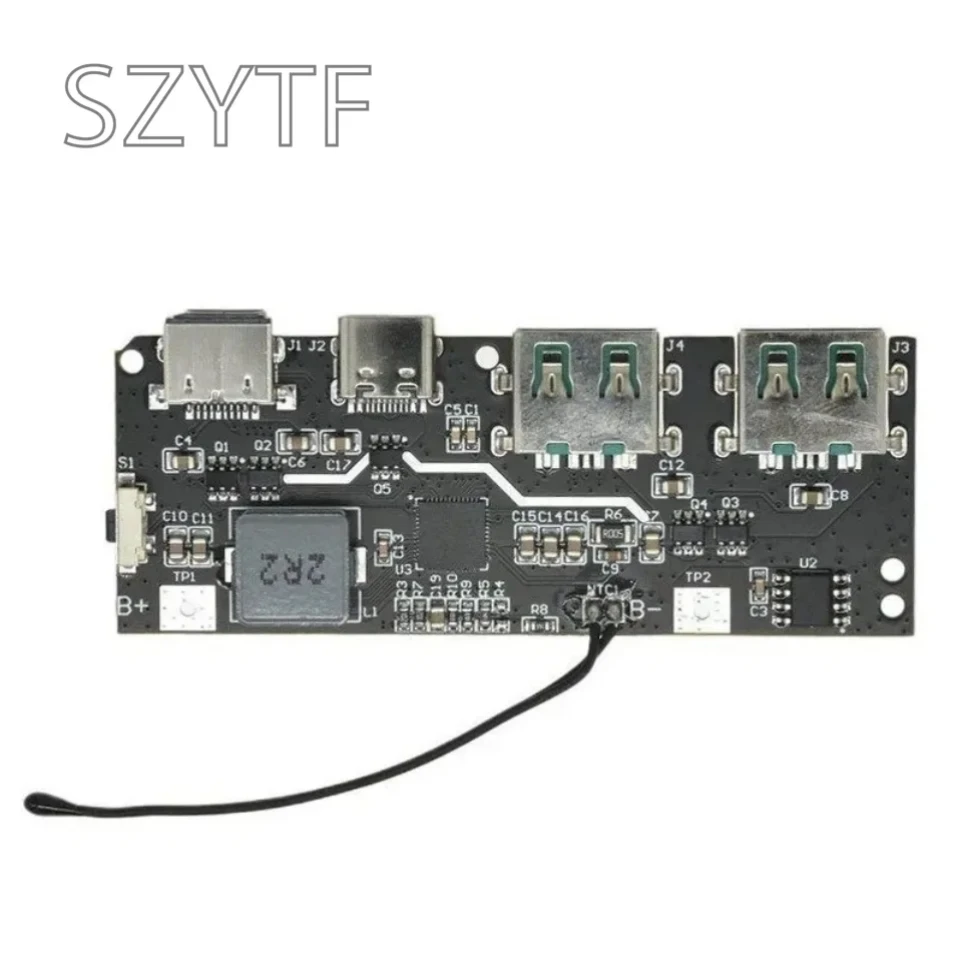

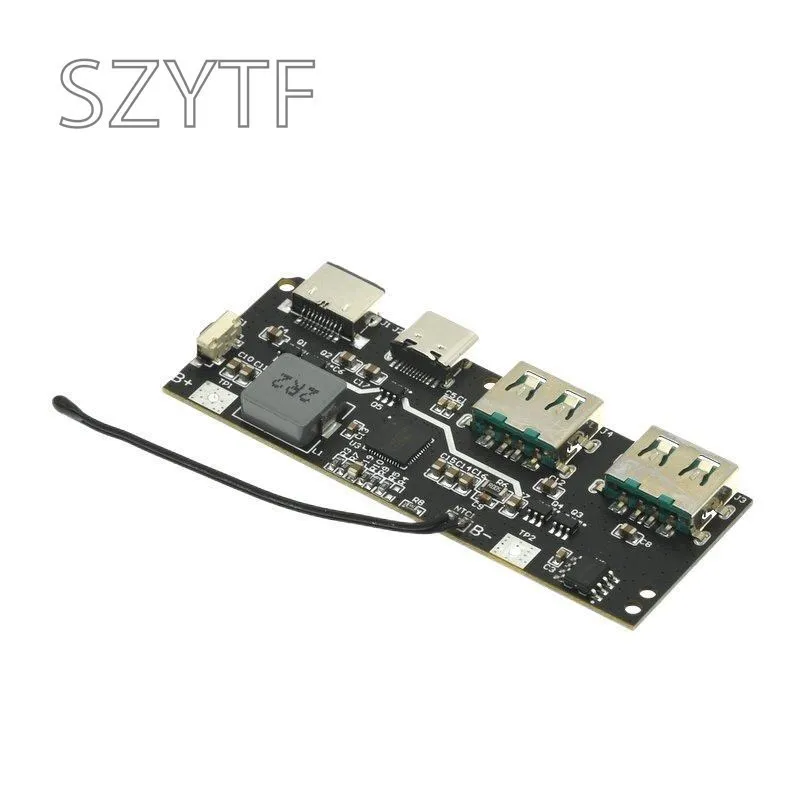

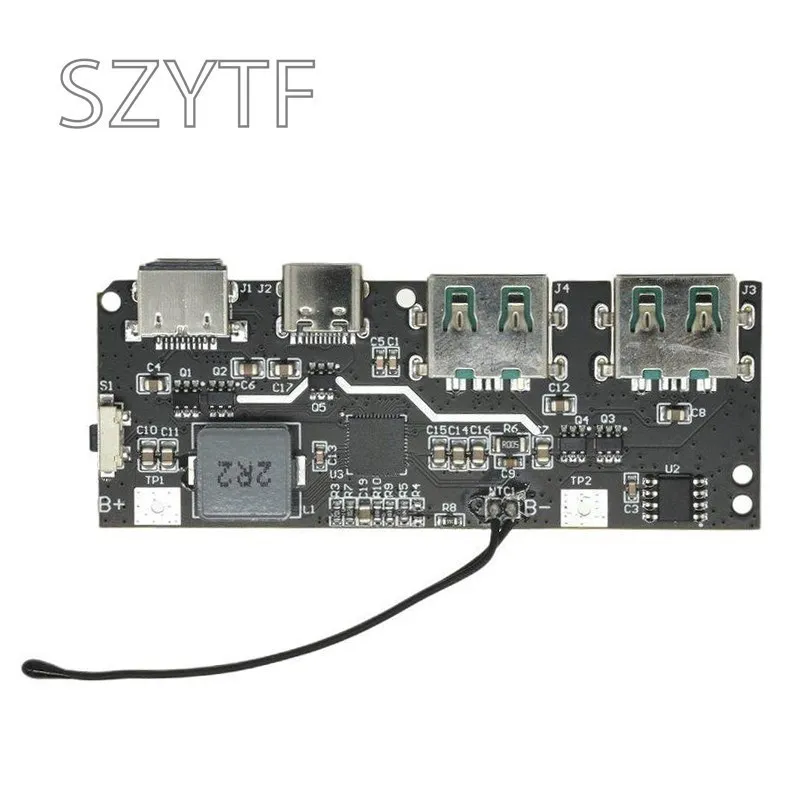

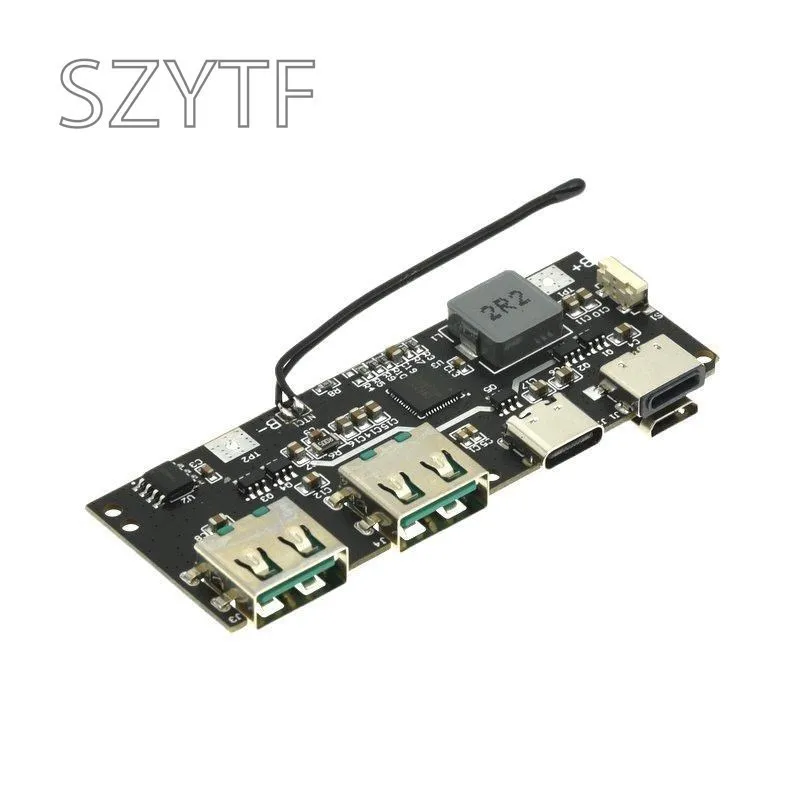

Módulo de potencia móvil de carga rápida de 22,5 W, placa base de protección QC4.0, PD3.0, 5 puertos, USB Dual

Parámetros del producto:

El proceso de carga se divide en los siguientes tres procesos: modo lento, modo de corriente constante, modo de voltaje constante.Cuando el voltaje de la batería es inferior a 3 V, el módulo de carga está en modo lento y la corriente de carga es de 300 mA.Cuando el voltaje de la batería es superior a 3 V, el módulo de carga ingresa al modo de corriente constante y se carga a máxima velocidad según la corriente objetivo establecida, con una potencia de aproximadamente 21 W.Cuando el voltaje de la batería aumenta al voltaje de carga objetivo (como 4,2 V), el módulo de carga ingresa al modo de voltaje constante y la corriente disminuye gradualmente mientras el voltaje terminal de la batería permanece sin cambios.Cuando la corriente de carga disminuye hasta la corriente de corte de carga, la carga finaliza.Si el voltaje de la batería cae a 0,1 V por debajo de la carga objetivo, la batería comienza a cargarse automáticamente nuevamente.(Nota: Si el voltaje supera los 4,2 V, es normal y no dañará la batería.Si el voltaje es de 4,2 V, la lámpara aún parpadea, lo que significa que aún no está llena.La carga completa no es sólo para ver el voltaje de carga).

La placa base tiene un total de 5 puertos USB. Son respectivamente el tipo A1 + A2 + Tipo Micro - B + C + 20 Tipo, incluido el tipo A1 y el tipo - A2 compatible con QC3.0 / QC2.0 AFC/FCP/SCP/ PE2.0 / PE1.1 / SFCP/VOOC salida de carga rápida;

Tipo C compatible con PPS/PD3.0 PD2.0/QC4 +/QC3.0/QC2.0 AFC/FCP/SCP/PE2.0/PE1.1 salida de carga rápida SFCP, compatible con PD3.0 PD2.0/

Nota:

1: la línea de batería externa de la placa base debe poder pasar una corriente de 10 A, al menos con más de 1 cable de cobre cuadrado, la línea normal usa 1,5 cuadrados.No tiene por qué ser demasiado grueso, pero no debería ser demasiado fino.Demasiado delgado podría ser un peligro para la seguridad.(porque hay mucha corriente en el extremo de la batería)

2: La placa base viene con un chip de protección, la batería no se puede agregar a la placa de protección, si hay, retire la placa de protección, directamente nuestra placa base está conectada a la batería.(Debido a que la propia no puede tener demasiada corriente, la potencia de salida está protegida)

3: El uso de la placa base con clip de cocodrilo, prueba de uso de socios pequeños, no cargue teléfonos móviles, no pregunte por qué, en breve, no se puede utilizar de esta manera.La necesidad de cargar el teléfono móvil debe estar soldado (muy muchos compradores no son obedientes, un problema en mi placa base qué está mal, la placa base no se puede cargar rápidamente, la placa base cómo se puede reiniciar la energía, etc., problemas de acuerdo con los requisitos de la operación, no sea creciente.)

4:4.Se puede usar 2V 18650/polímero/litio ternario para la batería, se puede usar una unidad única grande, también se puede usar varios paralelos 18650, no se puede usar baterías de litio de hierro, baterías secas desechables, hidruro de níquel, baterías de plomo-ácido, níquel. batería de cadmio, etc.Las baterías no se pueden conectar en serie.Por primera vez, no se permite esperar la visualización de energía, descargue la energía y luego llénela, la primera carga puede continuar cargando durante más de 5 horas cuando las cuatro luces estén completamente encendidas, no cargará la batería, no hay necesidad de preocuparse.

5: la placa base debe tener una capacidad de batería preestablecida, por lo que cuánta capacidad de la batería se debe observar o con el servicio de atención al cliente; de lo contrario, tome la carcasa del valor predeterminado de 30000 mAh, sin la carcasa única de la placa base predeterminada de 20000 mAh.O luego reemplace la resistencia por sí sola.

6: Admite carga flash OPPO, admite carga súper rápida Huawei, diferentes protocolos tienen diferentes potencias, se sabe bien antes de disparar.Este plan existe desde hace mucho tiempo y es compatible con todo, excepto algunos teléfonos que no admiten carga rápida.(El teléfono móvil no es compatible porque el acuerdo del teléfono móvil no está abierto, por lo que el tercero no puede usarlo.Si quieres utilizarlo, sólo puedes acudir al sitio web oficial del móvil para comprarlo).

7: La placa base de esta tienda de 22,5 W tiene el mismo esquema, el acuerdo es el mismo, completo, la forma básica no es la misma, que para disparar, la carcasa tendrá un mapa detrás de los detalles, ninguna carcasa es solo la placa base en el envío.

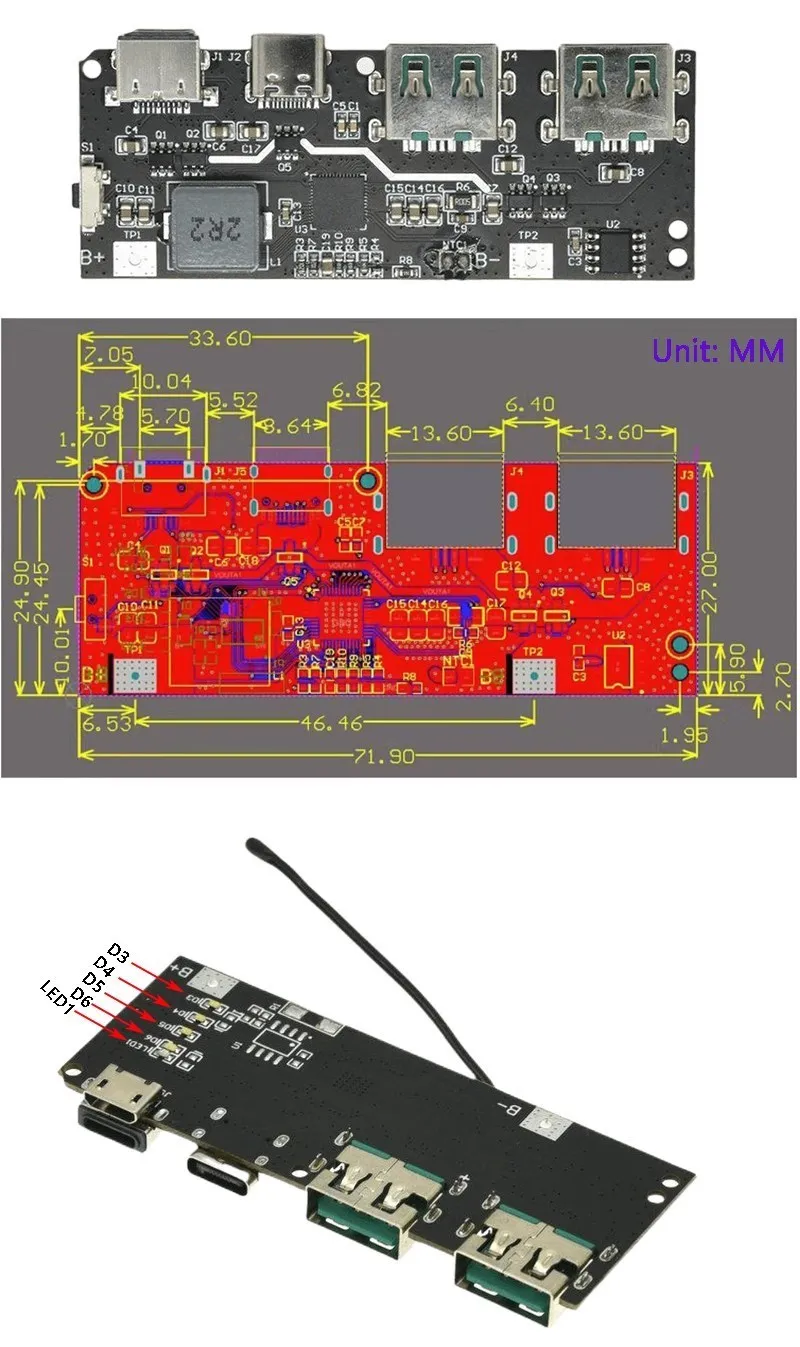

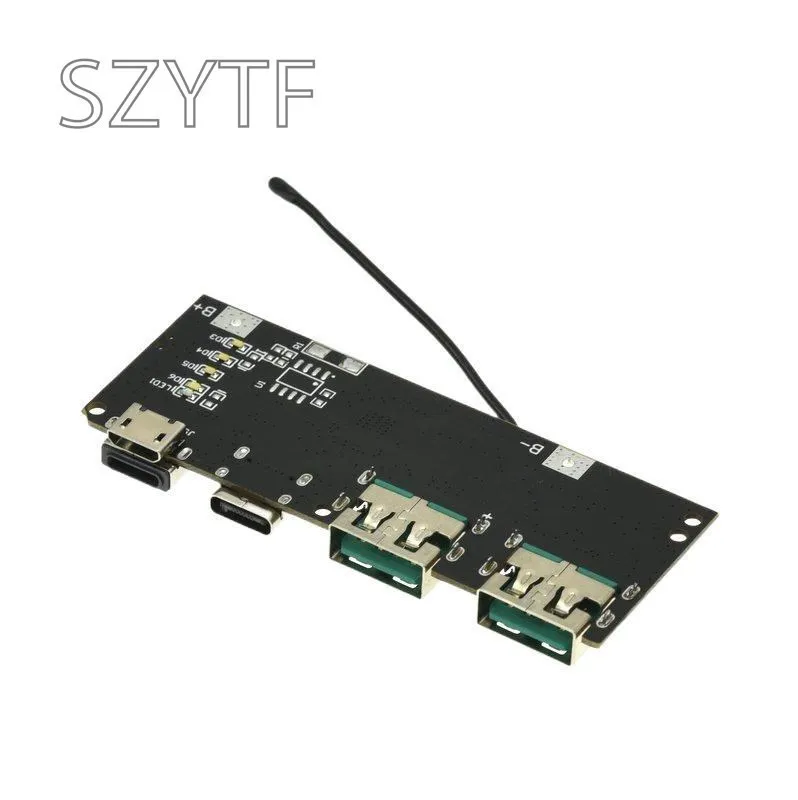

D3, D4, D5 y D6 son LED de encendido. LED1 es el indicador de carga rápida.
