Introducción del producto

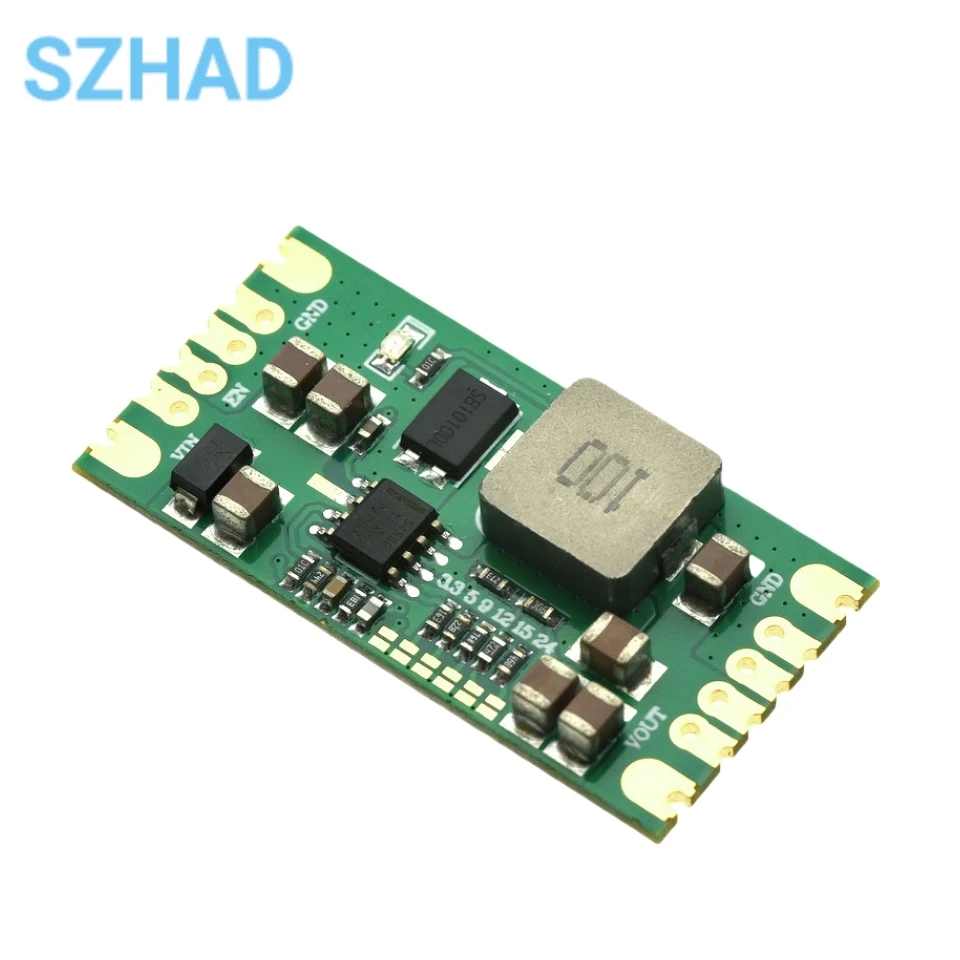

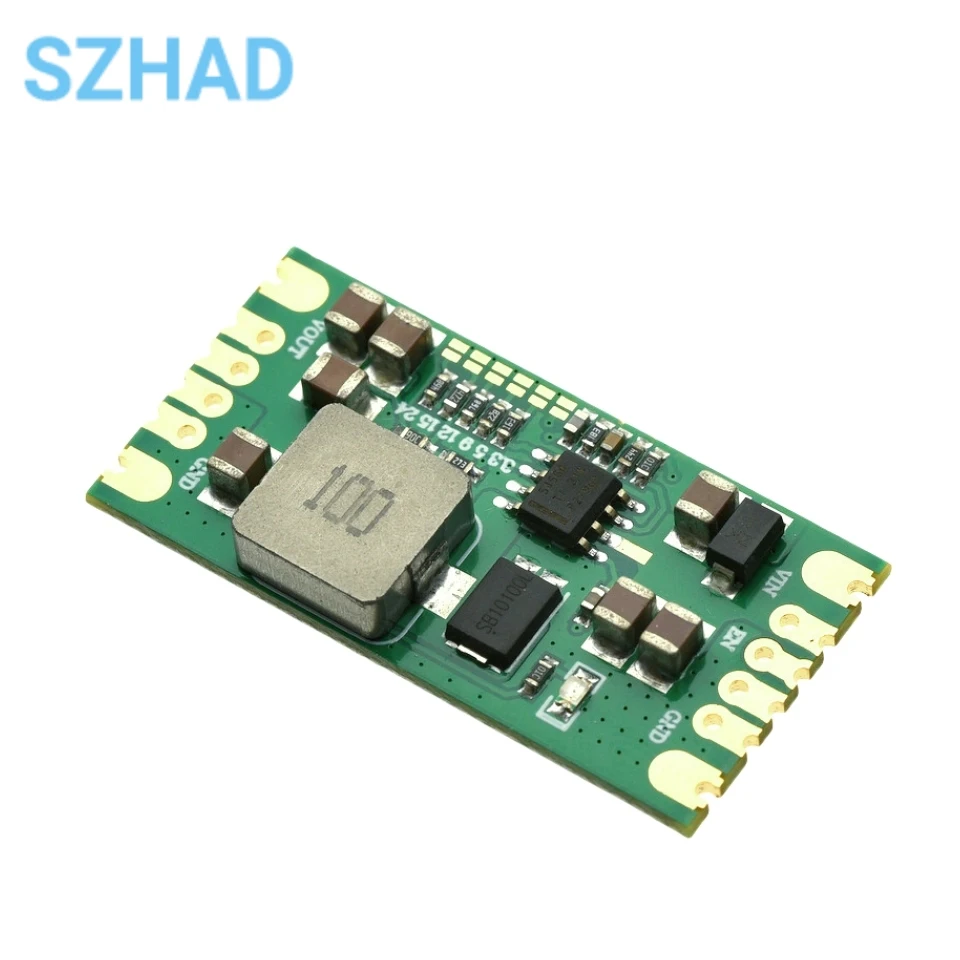

Este módulo adopta el chip TPS54560, con una capacidad máxima de carga de corriente de 5A, una capacidad máxima de entrada de 60V y una eficiencia de conversión teórica de hasta el 91%.El voltaje integrado del módulo se selecciona para desactivar para seleccionar rápida y cómodamente el voltaje de salida.Se proporcionan valores de voltaje opcionales: 3,3 V, 5 V, 9 V, 12 V, 15 V y 24 V.El chip tiene protección contra sobrecalentamiento en su interior.Cuando lo utilice durante un período prolongado en condiciones de alta potencia, preste atención al calentamiento del módulo (chip, inductor, diodo) para evitar la protección contra sobrecalentamiento del chip.El módulo está diseñado y cableado de acuerdo con las especificaciones de diseño oficiales, con materiales generosos, pequeña ondulación y es conveniente y práctico.Adecuado para módulos de competición de estudiantes y desarrollo de proyectos individuales.
Detalles del producto

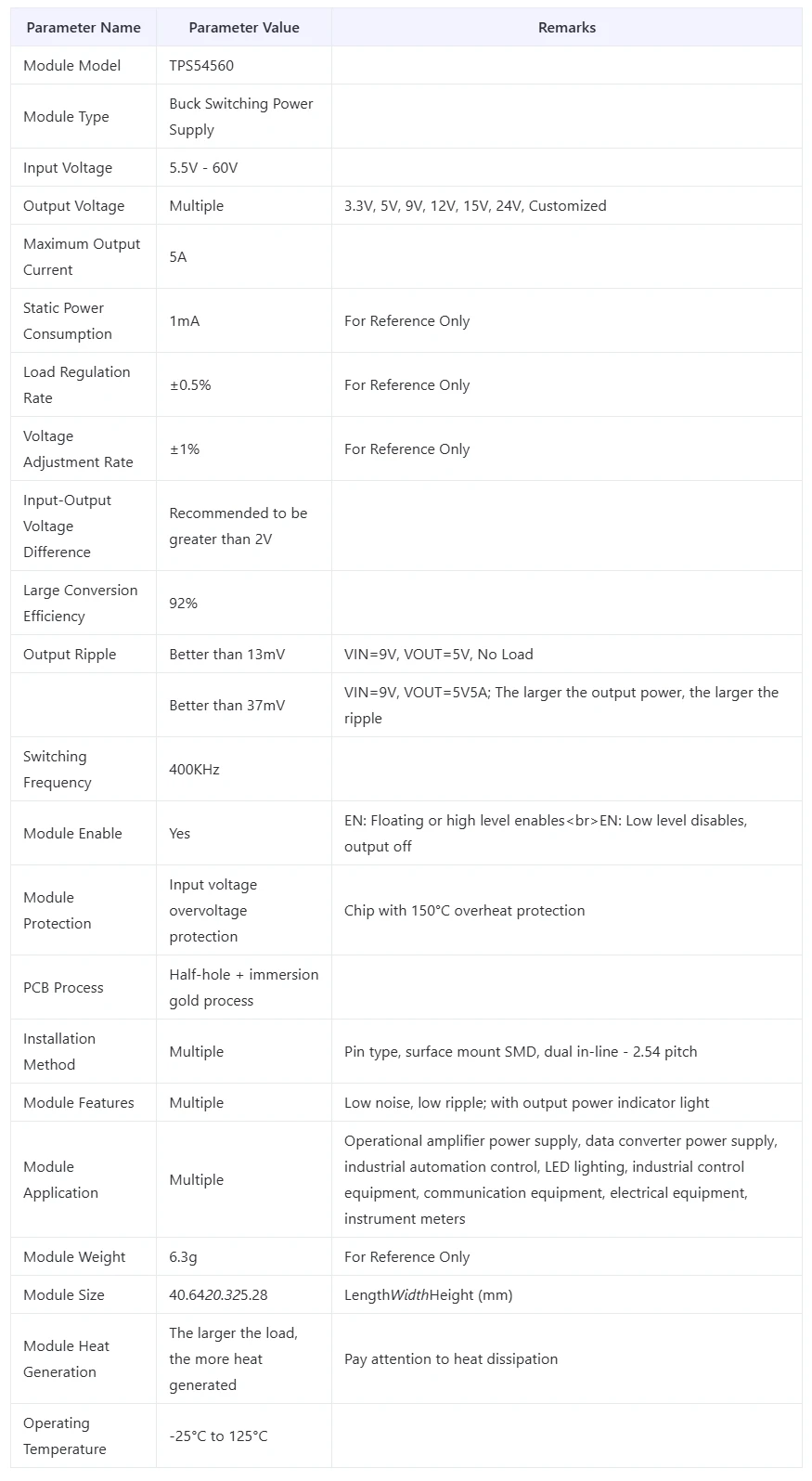

Parámetros del módulo

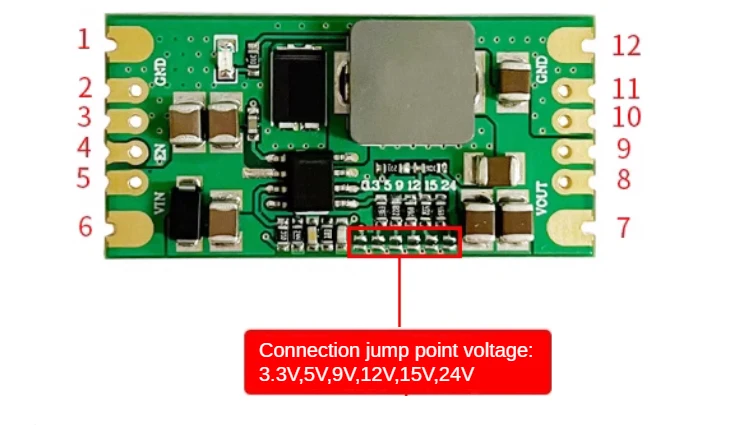

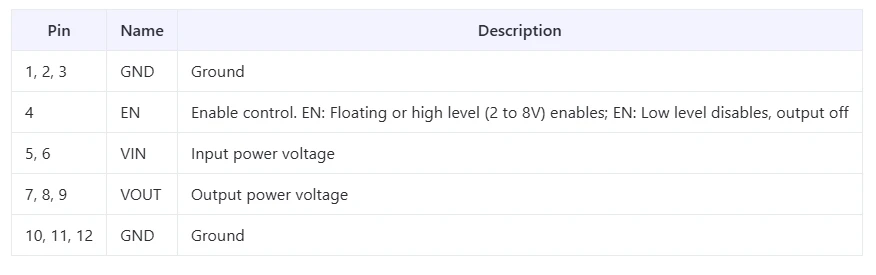

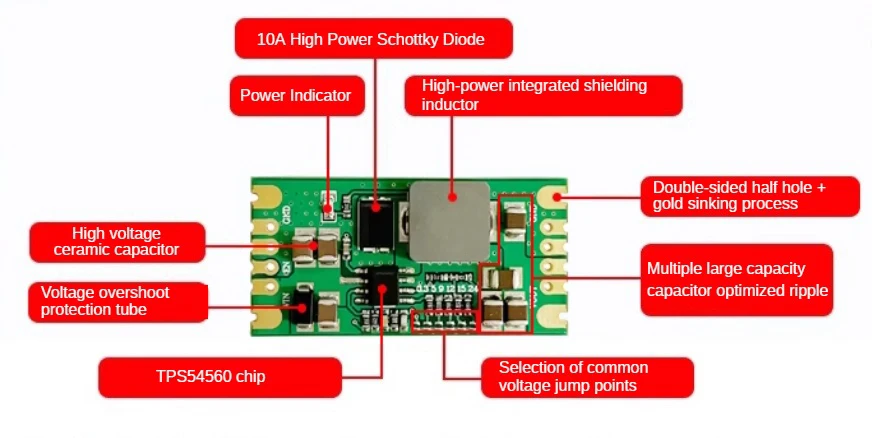

Diagrama de interfaz del módulo:

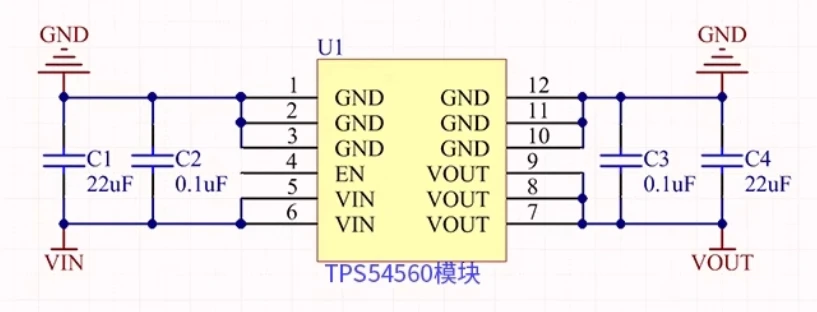

Diagrama de aplicación:
Dibujo del tamaño del módulo
Precauciones de uso del módulo
(1) El módulo es un módulo de tipo reductor.El voltaje de entrada debe ser superior a 2 V mayor que la salida para garantizar una salida estable.
(2) Las descripciones detalladas del producto en nuestra tienda se miden principalmente para modelos con salida de 5 V.
(3) La generación de calor del módulo está determinada principalmente por la diferencia de voltaje entre entrada y salida, así como por la corriente de transporte.Debido al tamaño limitado del módulo, cuando utilice alta potencia (salida 3A o superior), agregue disipadores de calor, ventiladores, etc.usted mismo para enfriar el chip y el módulo.De lo contrario, la acumulación de temperatura activará la protección térmica del chip, provocando que la salida se apague.Sólo con buenas condiciones de disipación de calor el módulo puede funcionar bien y lograr el mejor rendimiento.Elija y utilice el módulo de alimentación de manera razonable.Generalmente es necesario reservar un cierto margen.

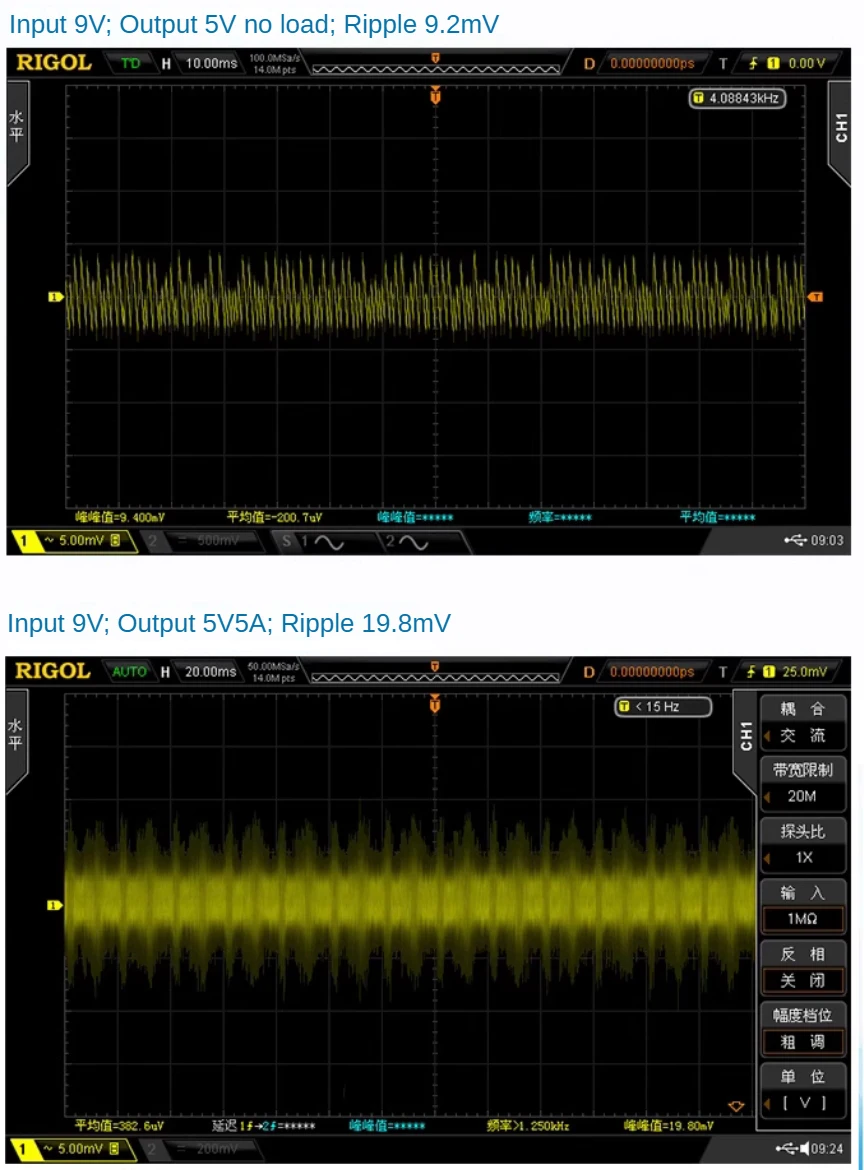

Diagrama de prueba del módulo
