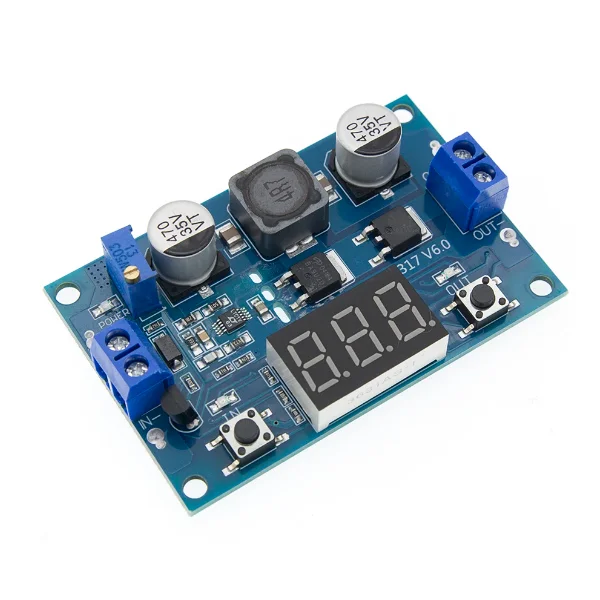

I. Descripción del producto:
La parte de visualización adopta un microprocesador de voltímetro más avanzado, y la parte de impulso adopta el controlador de impulso importado de EE. UU. Al utilizar la resistencia de encendido del MOSFET de potencia y omitir la resistencia de detección de corriente. Mejora enormemente la eficiencia, eficiencia. Hasta 96.4%. Tubos MOS importados de alta potencia y baja resistencia, Paquete Grande, alta corriente, Schottky de alta eficiencia, alineación de PCB ultra ancha y gruesa, es una garantía de alta potencia, alta eficiencia y bajo aumento de temperatura. Operación de voltaje ultra ancho, cuando el voltaje de entrada y salida está por encima de 20V puede alcanzar una potencia de salida de 128W. Fuente de alimentación conmutada de larga duración dedicada condensadores electrolíticos de aluminio de alta frecuencia de alta capacidad y baja resistencia (baja ESR), por lo que la ondulación de salida es menor. Los chips utilizados en el módulo son importados, llenos de materiales, ¡rendimiento estable!
Este módulo por el Equipo de Estudio de ingenieros senior durante un período de tres meses, el desarrollo de un módulo más inteligente, humanizado y rentable.
Nuevas características ventajosas:
1. Indicador LED de trabajo integrado, el estado del trabajo es más intuitivo.
2. Una tecla para encender y apagar el tubo digital, una tecla para cambiar la medición del voltaje de entrada y salida. (La luz del indicador de voltaje integrado "IN" muestra el voltaje de entrada, la luz "OUT" muestra el voltaje de salida). 3.
3. Este producto se lanza con fuerza, ¡la función de autocalibración del voltímetro! ¡Yong no existirá lejos del problema del voltímetro inexacto!
Segundo, parámetros de rendimiento:
1, voltaje de entrada: 3 ~ 35V CC (Nota: voltaje de entrada inferior a 4V, falla del voltímetro a bordo)
2, corriente de entrada: 9A (máx.)
3, voltaje de salida: 3,5 ~ 35V DC (esta placa es una placa de refuerzo, el voltaje de salida a=voltaje de entrada)
4, corriente de salida: 6A (máx.)
5, potencia de salida: 75W, (cuando el voltaje de entrada y salida es superior a 20V puede alcanzar 128W)
6. Eficiencia de conversión: 96.7% (...) (alta)
7, ondulación de salida: 24mV (TYP)
8. Rango a bordo del voltímetro: 4 ~ 40V, error +-0,1 V
9, protección contra cortocircuitos: Sí (límite de corriente 14A). Consejos: al acceder a cargas de alta potencia, debido al impacto de una gran corriente, solo el arranque limitará la protección de autobloqueo actual, se recomienda que el primer arranque, Y luego acceder a la carga.
10. Protección inversa de entrada: No (si es necesario, introduzca Series en el diodo de alta corriente de entrada).
11, largo x ancho x alto=67*43*12MM (excluyendo la columna de cobre)
Este producto Añade función de voltaje de corrección de combinación de dos teclas
El método específico es el siguiente:
Calibración de pantalla de voltaje de salida
Paso 1: Ajuste la tecla derecha para hacer que la luz indicadora "SALIDA", en este momento el voltímetro muestra el voltaje de salida; mantenga presionada la tecla derecha durante más de 2 segundos y luego suéltela, el voltímetro y el indicador "OUT" parpadearán sincrónicamente, Para entrar en el modo de calibración de la pantalla de voltaje de salida.
Paso 2, presione brevemente (velocidad normal puede ser) una vez la tecla derecha, el valor de voltaje hacia arriba más una unidad de valor de voltaje; presione brevemente la tecla izquierda, el valor de voltaje hacia abajo menos una unidad de valor de voltaje; debido a una unidad de valor de voltaje inferior a 0,1 V, el voltímetro. Como el valor de la Unidad de voltaje es inferior a 0,1 V, el voltímetro mostrará 0,1 V, por lo que debe presionar 1-5 veces continuamente para ver que el voltímetro cambia 0,1 V, el número específico de veces que presiona la tecla continuamente, cambiará el voltímetro a 0,1 V, dependiendo del voltaje de la pantalla actual, Cuanto mayor sea el voltaje actual de la pantalla, menor será el número de veces que presione la tecla.
Paso 3: Después de ajustar el voltaje de salida, mantenga presionado el botón derecho durante más de 2 segundos y luego suéltelo para salir del modo de calibración de visualización del voltaje de salida. Todas las configuraciones de parámetros se guardan automáticamente al apagarse.
Calibración de pantalla de voltaje de entrada
Paso 1: Ajuste el botón derecho para que la luz indicadora "IN" esté encendida y el voltímetro muestre el voltaje de entrada; mantenga presionado el botón derecho durante más de 2 segundos y luego suéltelo, el voltímetro y el indicador "IN" parpadearán sincrónicamente, Y luego ingresará al modo de calibración de la pantalla de voltaje de entrada.
Los pasos 2 y 3 son consistentes con el método de calibración de la pantalla de voltaje de salida.
Nota: Este producto ha sido inspeccionado más de tres veces antes del envío, la precisión de la pantalla de voltaje está garantizada dentro de 0,1 V, la función de calibración está diseñada para cumplir con sus requisitos de mayor precisión, ten la seguridad de ese uso.
En tercer lugar, el ámbito de aplicación:
1, DIY una fuente de alimentación regulada, Entrada 5V puede ser, la salida puede ser 5-35V ajustable.
2 、 Fuente de alimentación para su equipo electrónico, puede establecer el valor de salida de acuerdo con el voltaje de su sistema. Por ejemplo, batería de iones de litio de 3,7 V hasta 5V para energía móvil, 7,4 V o 12V hasta 19 a la fuente de alimentación del portátil.
3. Como fuente de alimentación del vehículo para su computadora portátil, PDA o fuente de alimentación de varios productos digitales.
