Descripción

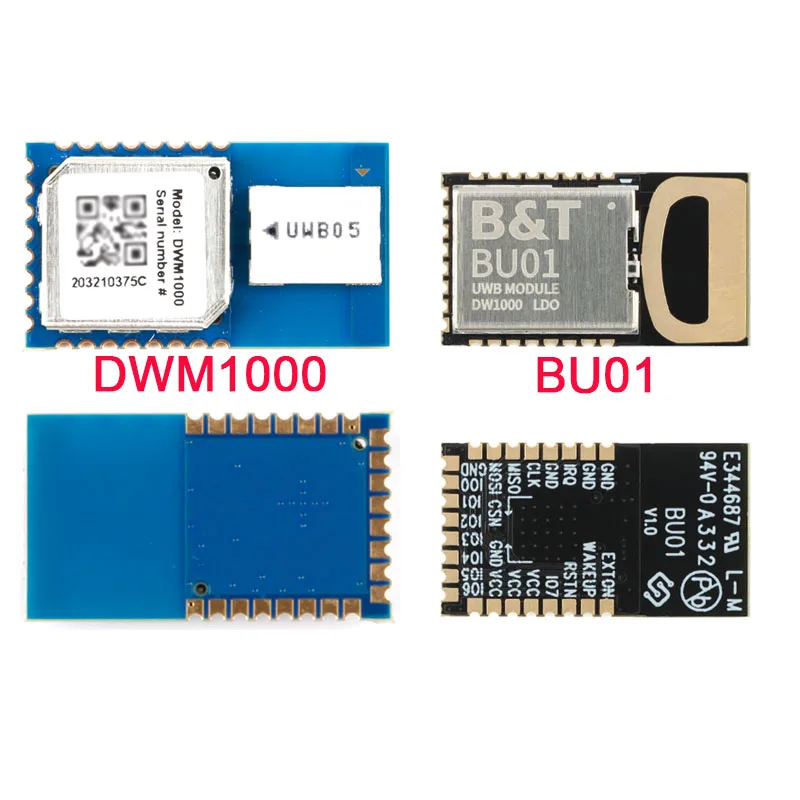

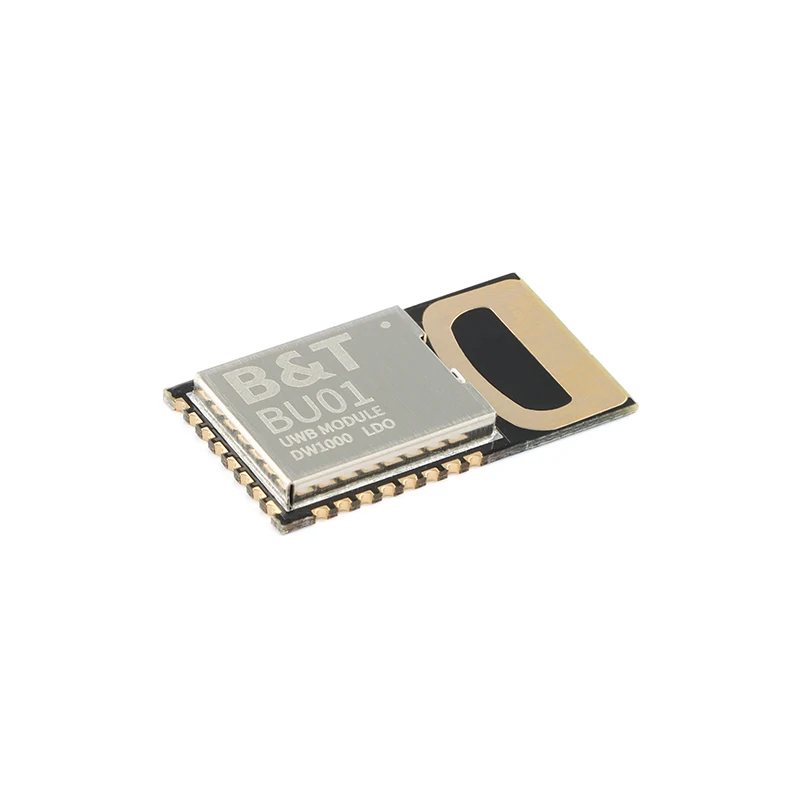

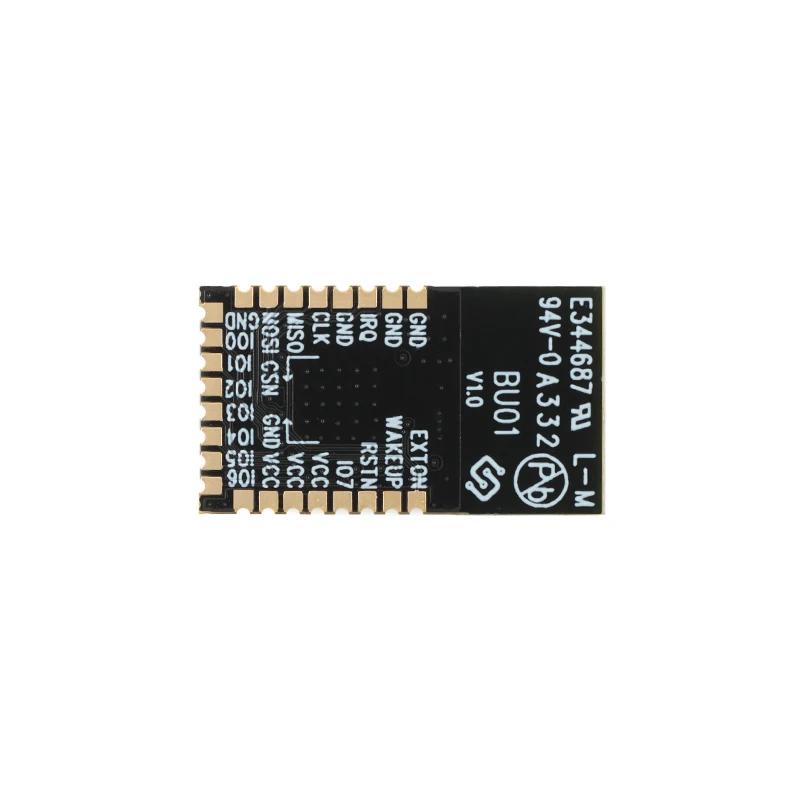

Módulo de posición BU01 UWB
Características:

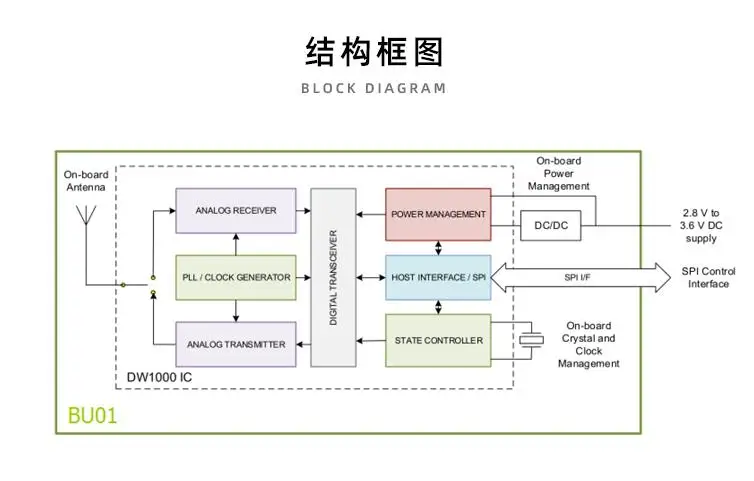

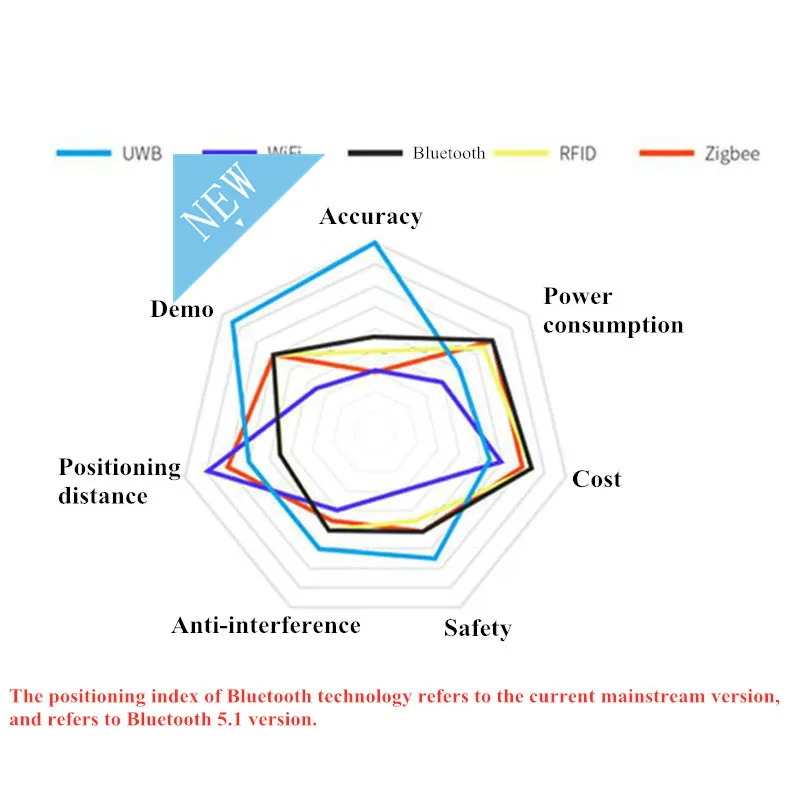

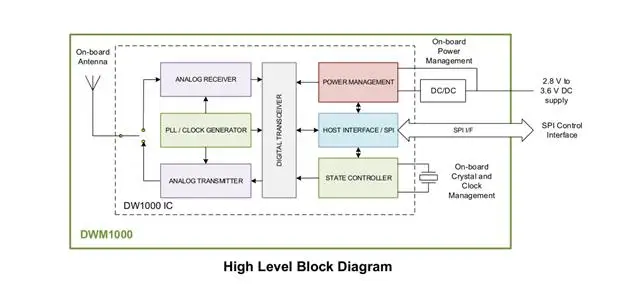

Basado en el desarrollo de chips DW1000 de DecaWave, el módulo integra antenas, todos los circuitos de RF, administración de energía y módulos de reloj.El módulo puede utilizar un sistema de posicionamiento TDOA o de alcance bidireccional, precisión de posicionamiento de 10 cm, velocidad de transmisión de datos de hasta 6,8 Mbps, ampliamente utilizado en hogares de ancianos, estacionamientos y otros campos.La tecnología de posicionamiento UWB tiene ventajas significativas como gran capacidad del sistema, velocidad de transmisión rápida, baja potencia de transmisión, alta resolución de múltiples caminos, buena confidencialidad del sistema, alta precisión de posicionamiento y fuerte capacidad de penetración.Parámetros del producto:Estándar de protocolo: IEEE 802.15.4-2011 UWBInterfaz de soporte: SPIRango de espectro: 3,56,8 GHZForma de antena: antena PCB a bordo, la distancia de transmisión es de unos 40 metrosPotencia de transmisión: 802.11b: 16 ± 2dbm; 802.11g: 16 ± 2dbm; 802.11n: 16 ± 2dbmRango de fuente de alimentación: 2,83,6 V predeterminado, 3,3 VTemperatura de trabajo: -40 ~ + 85 grados

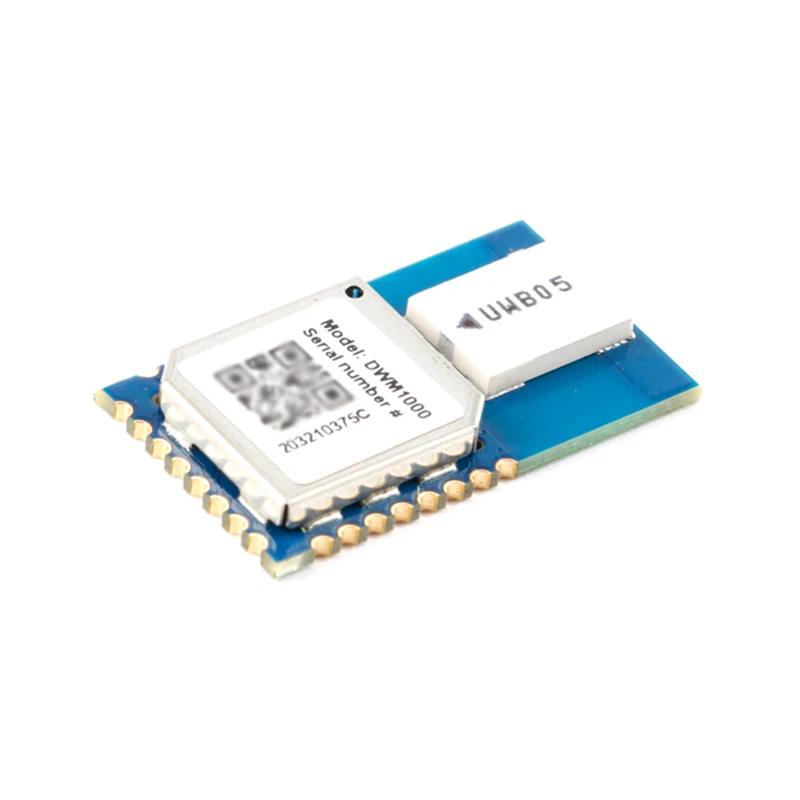

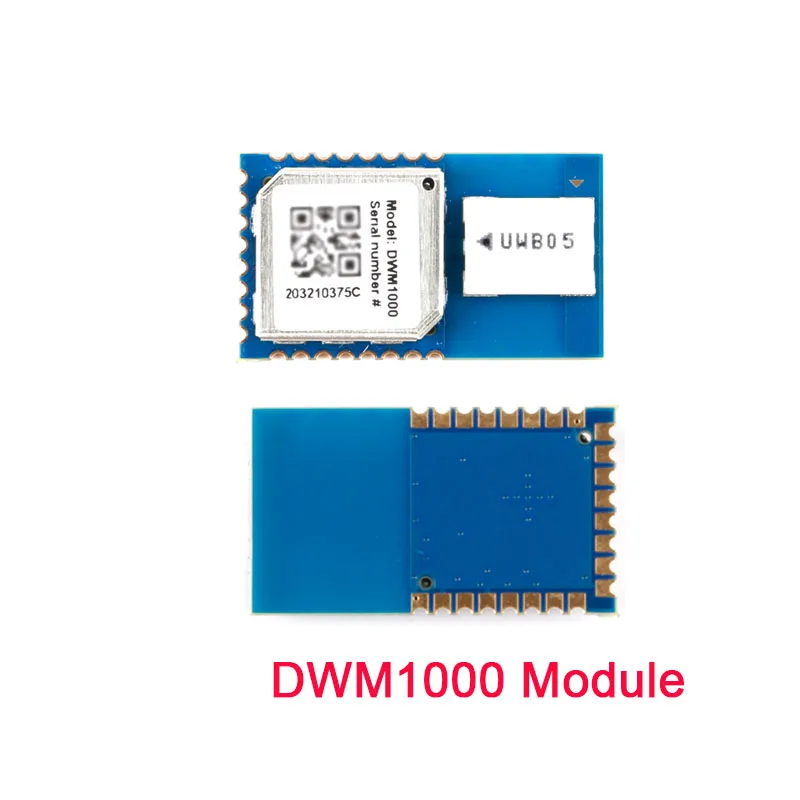

Módulo de posición DWM1000 UWB
Descripción del producto:

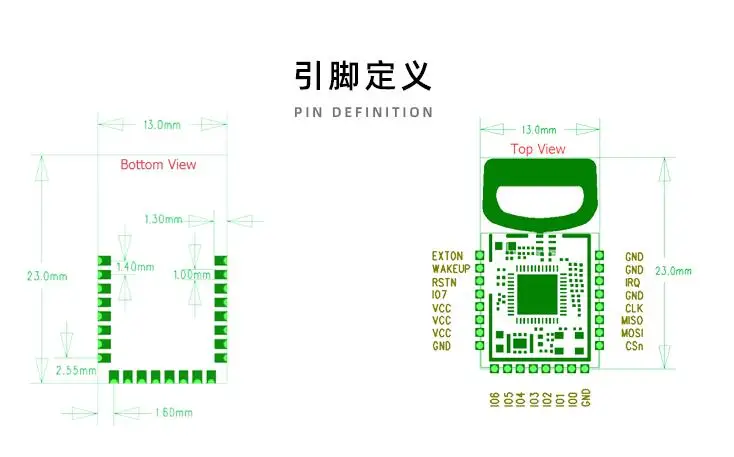

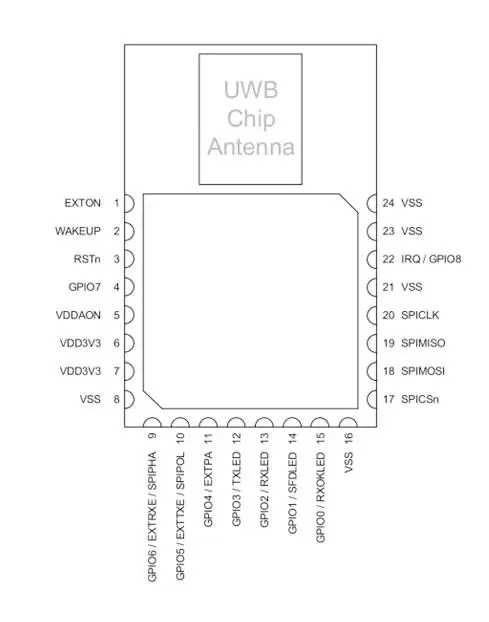

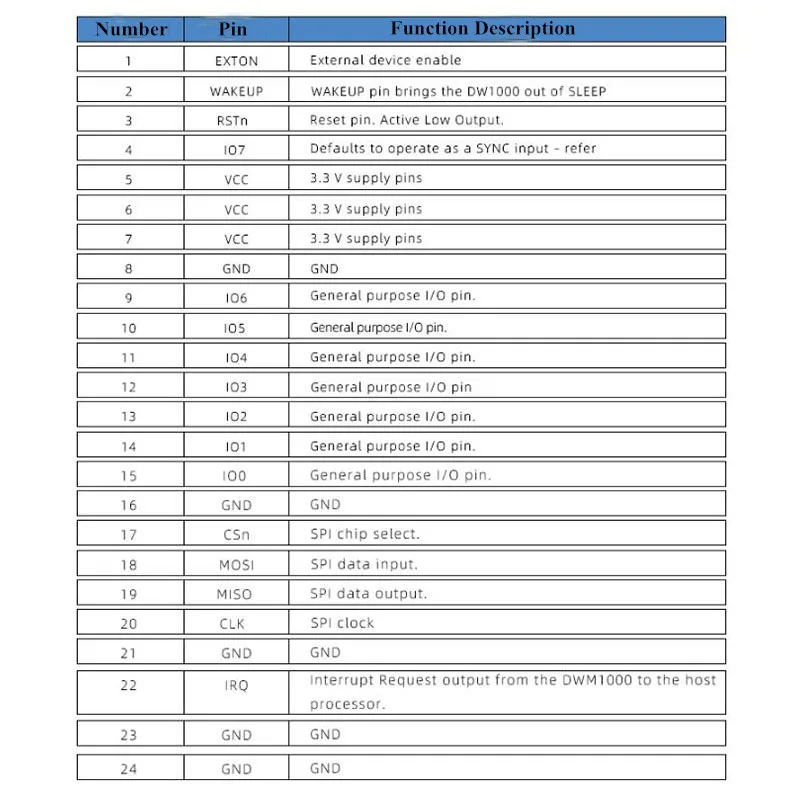

Distribución de pines:
Antena GPS estándar de alta sensibilidad de 18*18*4MM
UART/TTL, interfaz opcional 232Adopte KDS 0,5 PPM TCXO de alta precisiónFlash SQI incorporadoCristal RTC incorporado y capacitancia Picofarads. Raíz caliente más rápidaLNA incorporado, amplificador de bajo ruido1-10 HzAsistencia de soporteAhora en línea y asistenciaAhora sin conexiónGPS, GLONASS, GALILEO, SBAS (WAAS, EGNOS, MSAS, GAGAN) Motor híbridoChip: AT6558DCódigo C/A, flujo de 1,023 MHzfrecuencia de recepción: L1 (1575,42 MHz)Canal de recepción: 56 canalesS11 SWR: menos de igual a 1.3S11 Smith: 50 ohmios+(-) 5%S21 Log Mag: mayor que igual 20,0 dBS22 SWR: menos de igual a 1.3Rendimiento de ubicación:Menos de 2,5 m (Autonomo)(50%)Menos de 2 m (SBAS)tasa: Menos de 0,1 m/sDirección: Menos de 0,5 gradosPrecisión del tiempo: 30 nsSistema de coordenadas de referencia: WGS-84Altitud máxima: 50.000 mAceleración: Menos de 4gSensibilidad de seguimiento: -62 dBmsensibilidad de captura:-160dBmtiempo raíz: 29 s (en promedio)tiempo de raíz cálida: 28 s (en promedio)tiempo de raíz caliente: 1 s (en promedio)AGPS:3sColor: color principal verdeMaterial: ABS + metalContenido del paquete:1 * modelo GPSSolo el contenido del paquete anterior, otros productos no están incluidos.Nota: Las condiciones de luz y las diferentes pantallas pueden hacer que el color del elemento en la imagen sea un poco diferente al real.El error de medición permitido es +/- 1-3 cm.
HT1097Z3M3L es un módulo de posicionamiento de alto rendimiento orientado al campo de la navegación integrada del vehículo.El sistema incluye un chip receptor de satélite de alto rendimiento que admite Beidou y GPS al mismo tiempo.HT1097Z3M3L es un dispositivo receptor de posicionamiento por satélite completo con funciones integrales para requisitos estrictos de posicionamiento profesional.De tamaño pequeño, se puede instalar en cualquier lugar del automóvil, bajo consumo de energía, puede satisfacer las necesidades de cada usuario.
Este producto utiliza una nueva generación de chip AT6558R de bajo consumo, alta sensibilidad y puede ubicar de forma rápida y precisa lugares con señales débiles como cañones urbanos y bajo carreteras elevadas.Puede ser ampliamente utilizado para desarrollar una variedad de productos de terminales GPS, tales como: navegación para automóviles, sistemas de seguridad para automóviles, monitoreo de vehículos y otras aplicaciones de posicionamiento por satélite.
Aplicación del producto:
El GPS se utiliza en el campo de PDA, Pocket PC y otros dispositivos portátiles.
Realice un seguimiento de productos como el posicionamiento personal y el posicionamiento del automóvil
Productos de topografía y mapeo como medición de área y medición de distancia.
Registro de seguimiento U síncrono y calibración de puntos de datos GPS/Beidou y otros productos
Área de servicio de tiempo y tiempo TC
Ventajas del producto:
Montaje en superficie de un solo lado, solución SMT secundaria, aplicación más rápida
Fabricado con proceso sin plomo, compatible con RoHS
Utilice TCXO de alta precisión de 0,5 PPM para completar el error de cuadratura/desplazamiento de temperatura y otra compensación de errores.
LNA incorporado, amplificador de señal de bajo ruido
Velocidad de salida de datos enriquecida: 9600 bps (predeterminado) [Opcional: 4800, 19200, 38400, 57600, 115200]
La frase de salida se puede configurar arbitrariamente: NMEA 0183 V3.0 (GGA, GSA, GSV, RMC, VTG, GLL)
Cristal RTC incorporado
Admite frecuencia de actualización de datos ajustable: 1Hz-10Hz
Indicador PPS de posicionamiento de soporte: siempre encendido o apagado antes de posicionarlo; parpadeando después del posicionamiento
Motores híbridos GPS, GLONASS, Beidou, (WAAS, EGNOS, MSAS, GAGAN)
