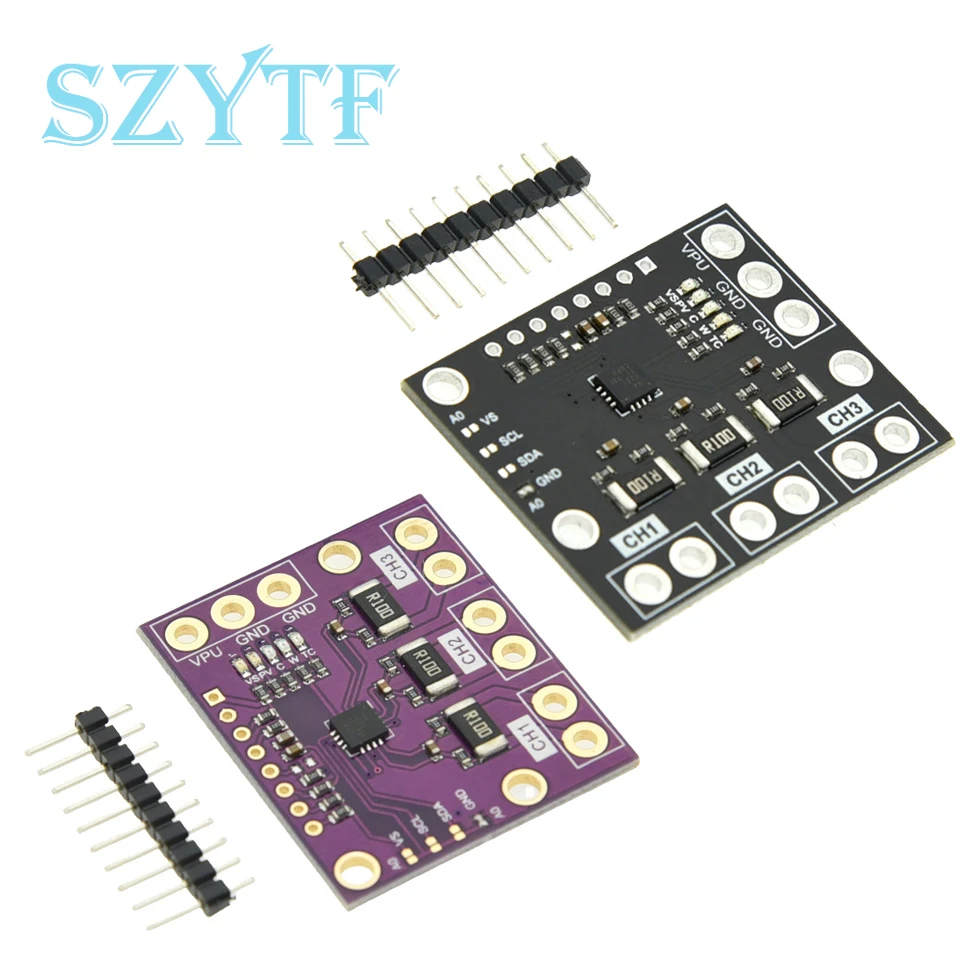

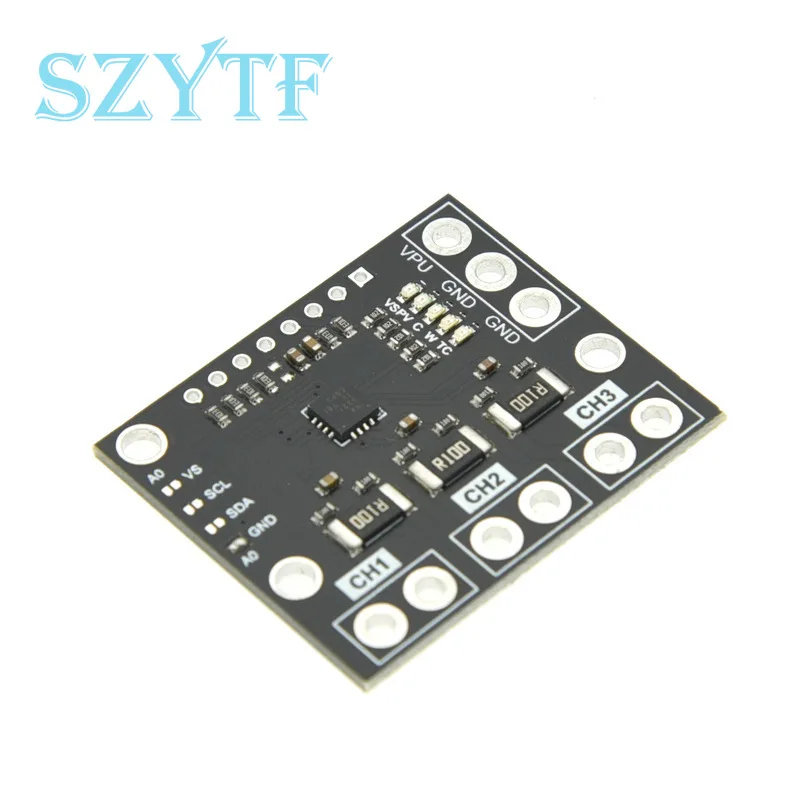

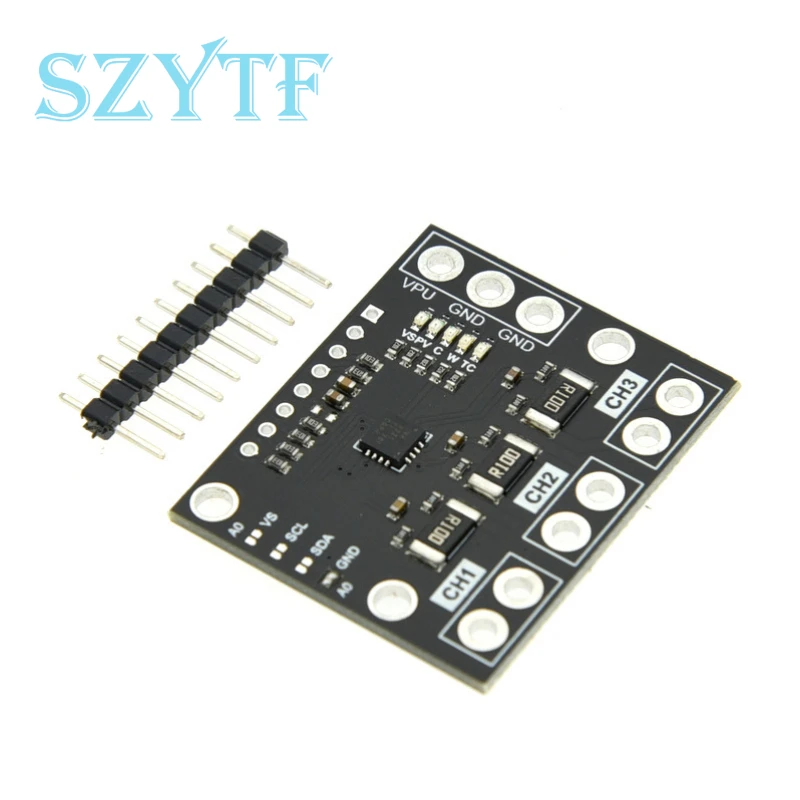

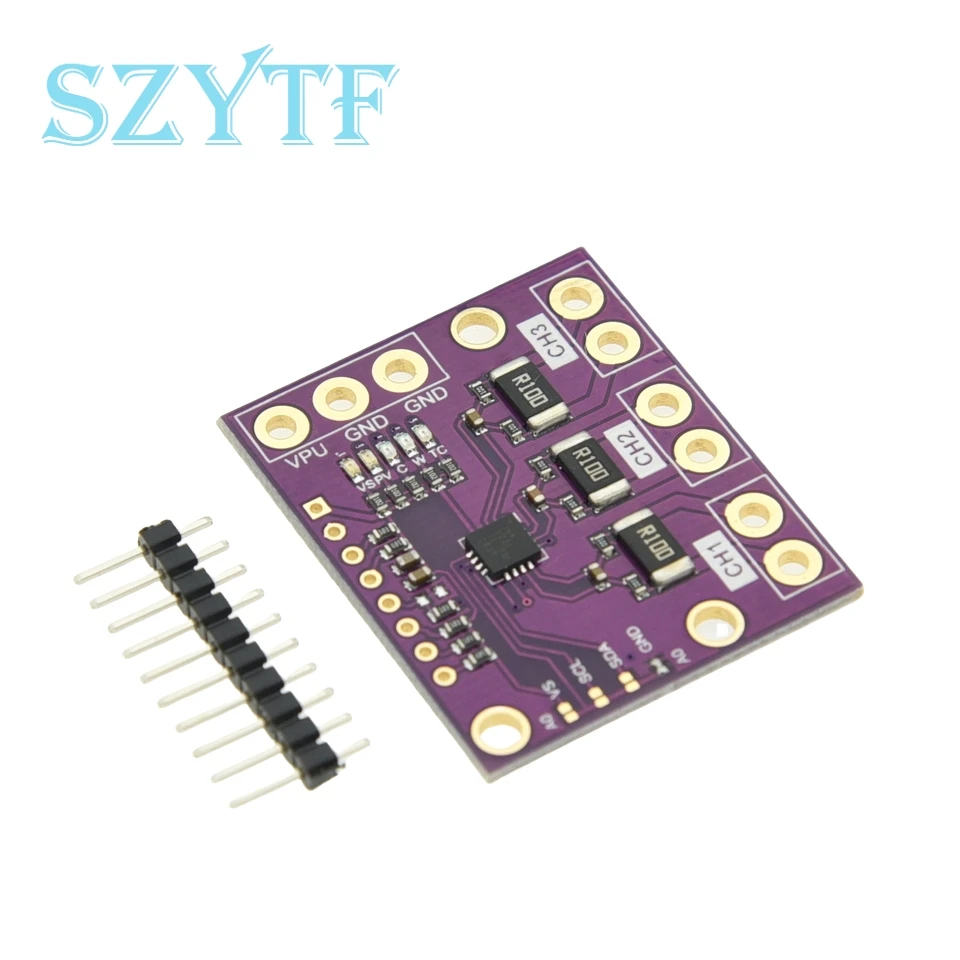

Módulo de placa de Sensor de Monitor de voltaje de fuente de alimentación de corriente de derivación de Triple canal I2C SMBUS INA3221, reemplaza INA219 con pines

INA3221 es un monitor de voltaje de línea total y corriente de alto lado de tres canales con una interfaz compatible con 2C y SMBUS.INA3221 no solo puede monitorear la caída de voltaje de derivación y el voltaje de la fuente de alimentación del bus, sino que también proporciona un tiempo de conversión programable y un modo de cálculo del valor promedio para estas señales.Ino3221 proporciona alarmas clave y alarmas de advertencia para detectar diversas condiciones fuera de rango programables en cada canal.
Ino3221 detecta la corriente en el bus (el voltaje varía de 0V a +26V).Este dispositivo funciona con una sola fuente de alimentación de 2,7 V a 5,5 V, y el consumo ICC e IDD es de 350 μA (valor típico).El rango de temperatura nominal de funcionamiento de INA3221 es-40°C a +125°C. Las interfaces compatibles con 2C y SMBUS tienen cuatro direcciones programables.

Características:

1. Monitoreo de tres canales, se puede utilizar el voltaje de cada bus

2. Resistencia electrónica de detección de corriente de 0,1 ohmios 1% 2W.

3. Voltaje de detección máximo de 26 V, precisión de ± 8 mV.

4. La medición de corriente más alta de ± 1,638 A, precisión de ± 0,4 Ma.

5. Tamaño de PCB: 38*32 mm.

6. Peso (excluyendo la disposición de los pines y otros): 4,4 g.

7. El módulo se puede seleccionar a través del puente de cable de la plataforma, utilizando 4 direcciones 2c: 0 x40, 0 x41, 0 x44, 0 x45.

8. Triple canal con diferente voltaje de bus.

9. Resistencia de detección de corriente de 0,1 ohmios 1% 2W.

10. Voltaje objetivo de hasta +26 V, con resolución de ±8 mV.

11. Medición de corriente de hasta ±1,638A, con resolución de ±0,4 mA.

12. Dimensión: 38*32mm.

13. PCB (sin encabezado ni bloque de terminales): 4,4 g.

14. Esta placa/chip utiliza direcciones I2C de 7 bits 0x40, 0x41, 0x44, 0x45, seleccionables con puentes
