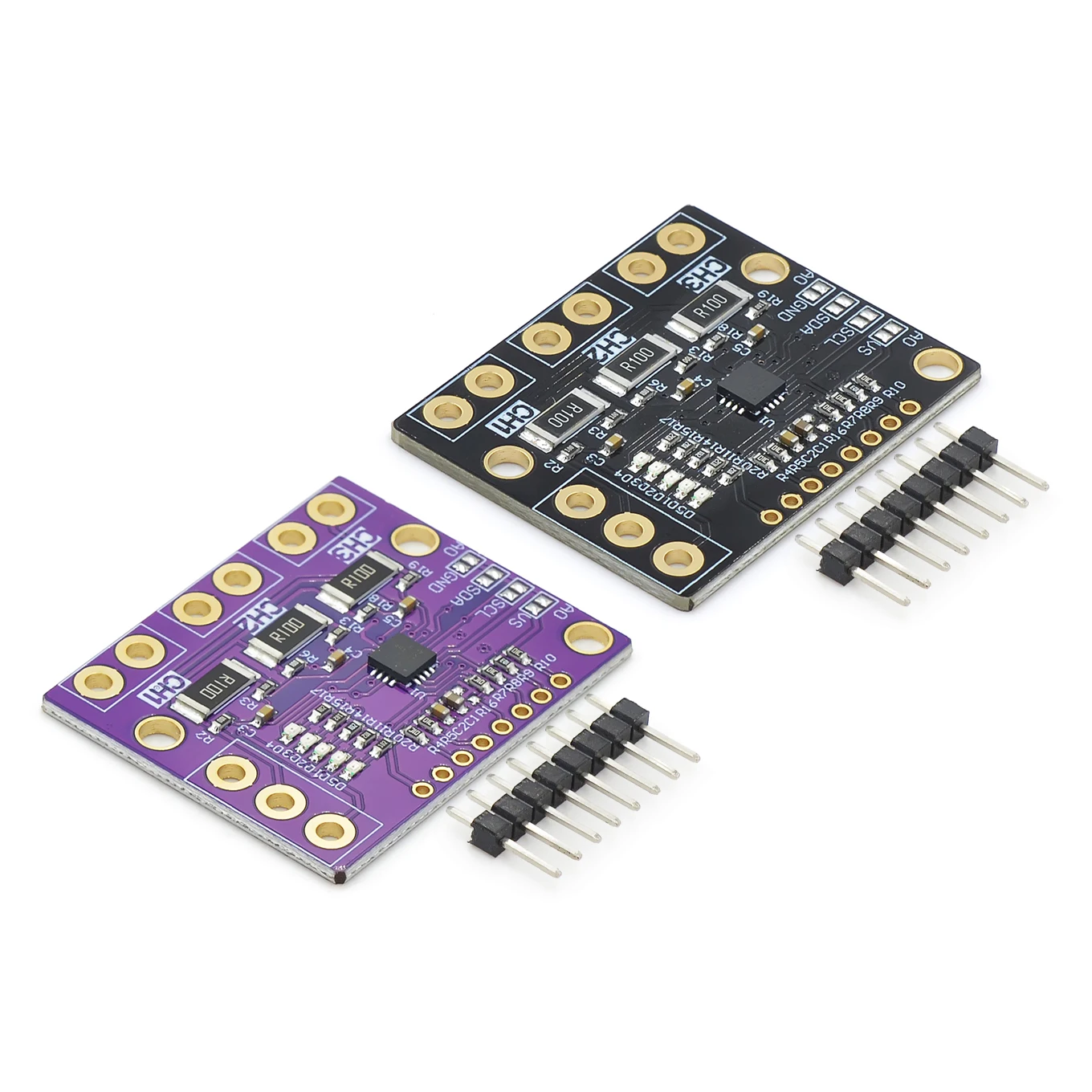

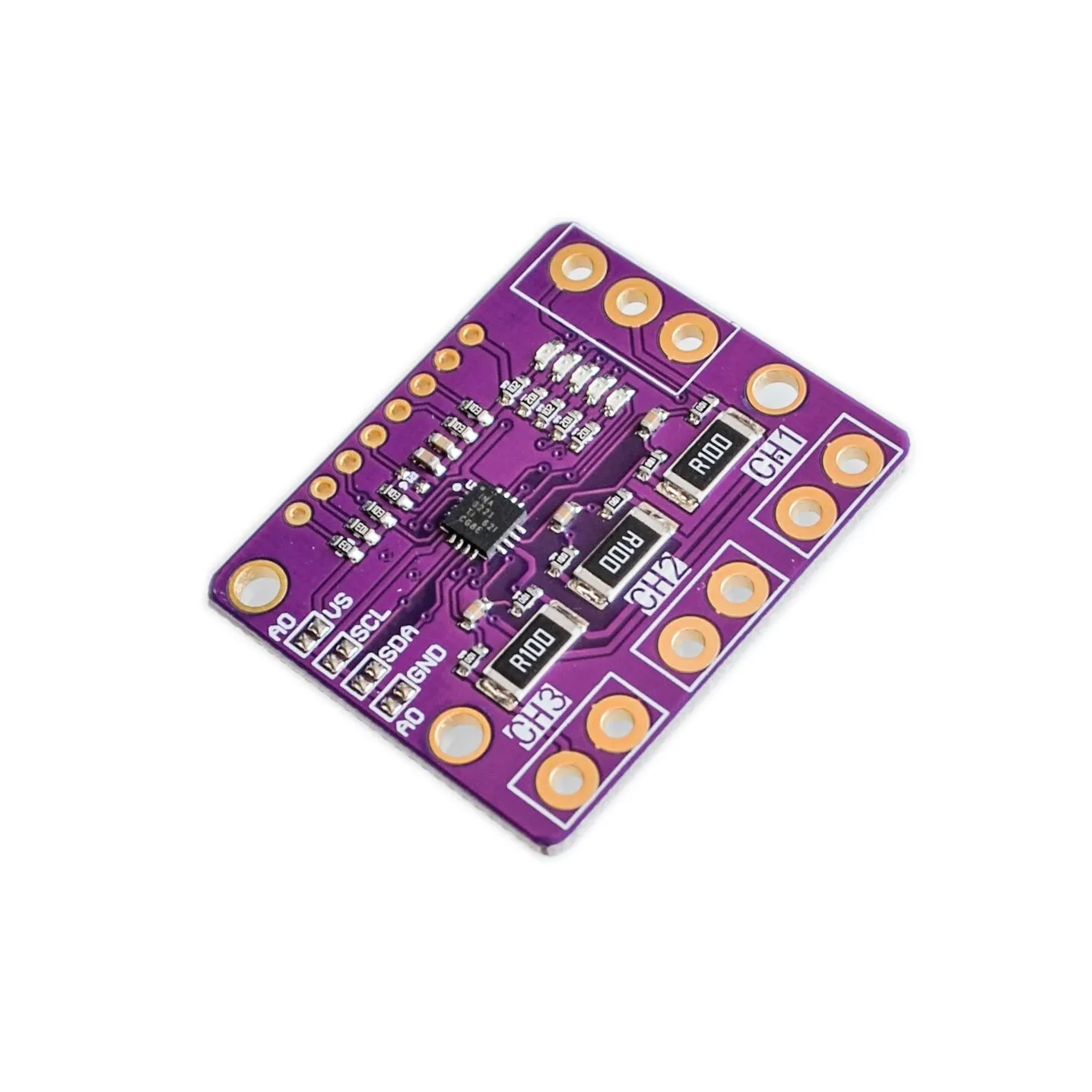

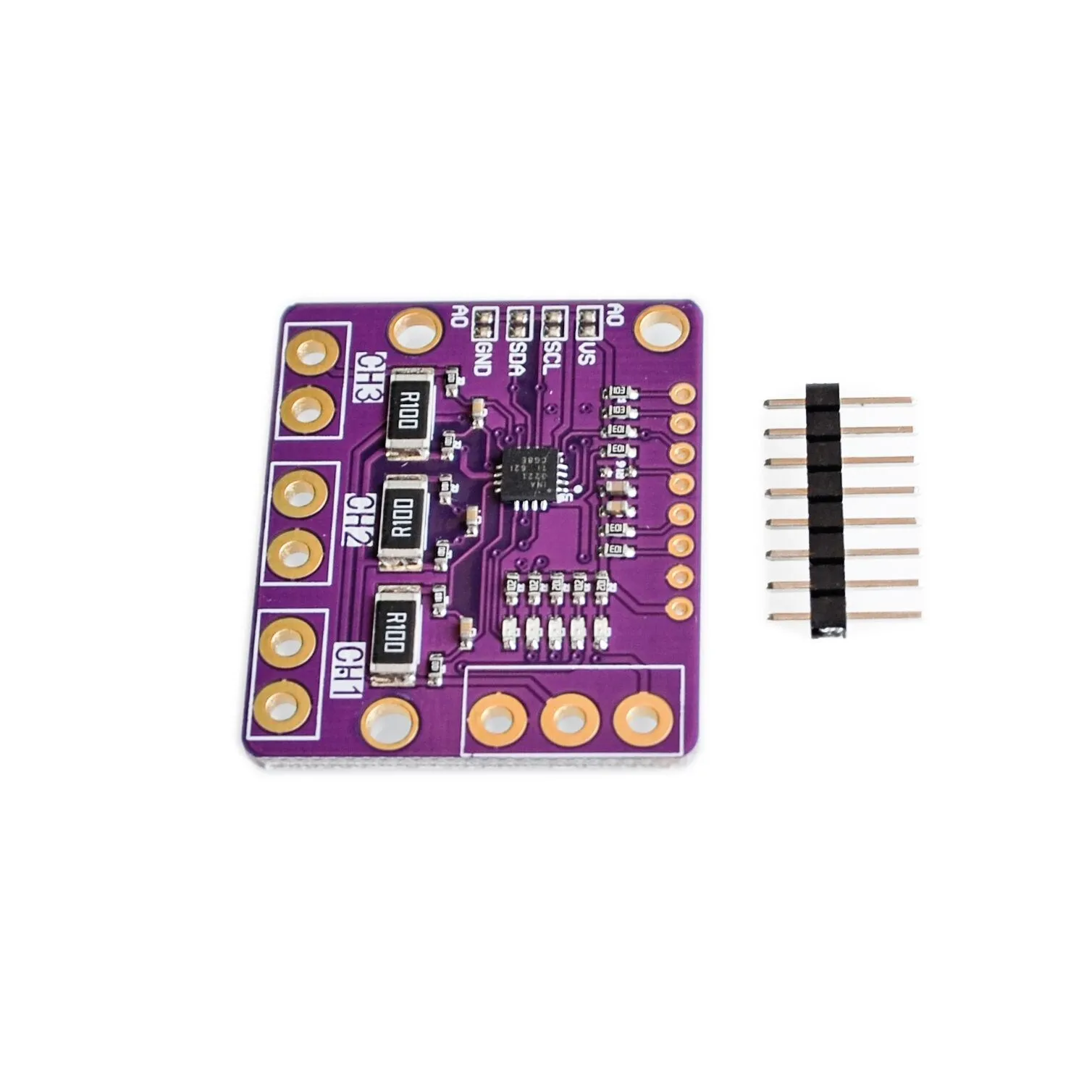

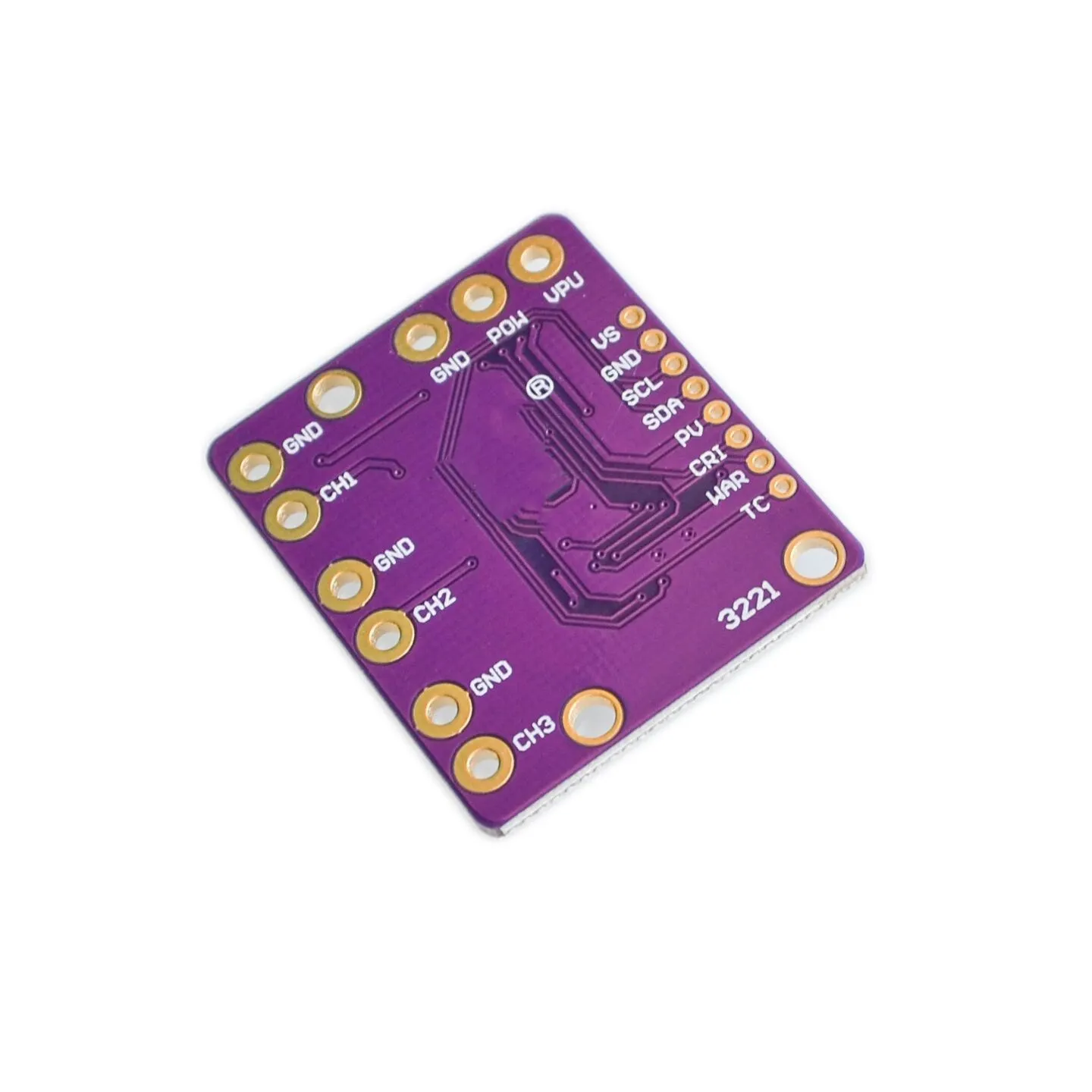

Módulo de placa de Sensor de Monitor de voltaje de fuente de alimentación de corriente de derivación de Triple canal I2C SMBUS INA3221, reemplaza INA219 con pines

I2C SMBUS INA3221 Módulo de placa de Sensor de Monitor de voltaje de fuente de alimentación de corriente de derivación de triple canal Reemplace INA219 con pines

El INA3221 es un monitor de voltaje de bus y corriente de alto lado de tres canales con una interfaz compatible con I2C y SMBUS.El INA3221 monitorea tanto las caídas de voltaje en derivación como los voltajes de suministro del bus, además de tener tiempos de conversión programables y modos de promedio para estas señales.El INA3221 ofrece alertas críticas y de advertencia para detectar múltiples condiciones fuera de rango programables para cada canal.
El INA3221 detecta corriente en buses que pueden variar de 0 V a 26 V. El dispositivo se alimenta desde una única fuente de 2,7 V a 5,5 V y consume 350 uA (típico) de corriente de suministro.El INA3221 se especifica en el rango de temperatura de funcionamiento de –40°C a +125°C.
La interfaz compatible con I2C y SMBUS presenta cuatro direcciones programables.1.Triple canal con diferente voltaje de bus.
2.Resistencia de detección de corriente de 0,1 ohmios 1% 2W.
3.Voltaje objetivo de hasta +26 V, con resolución de ±8 mV.
4.Medición de corriente de hasta ±1,638A, con resolución de ±0,4 mA.

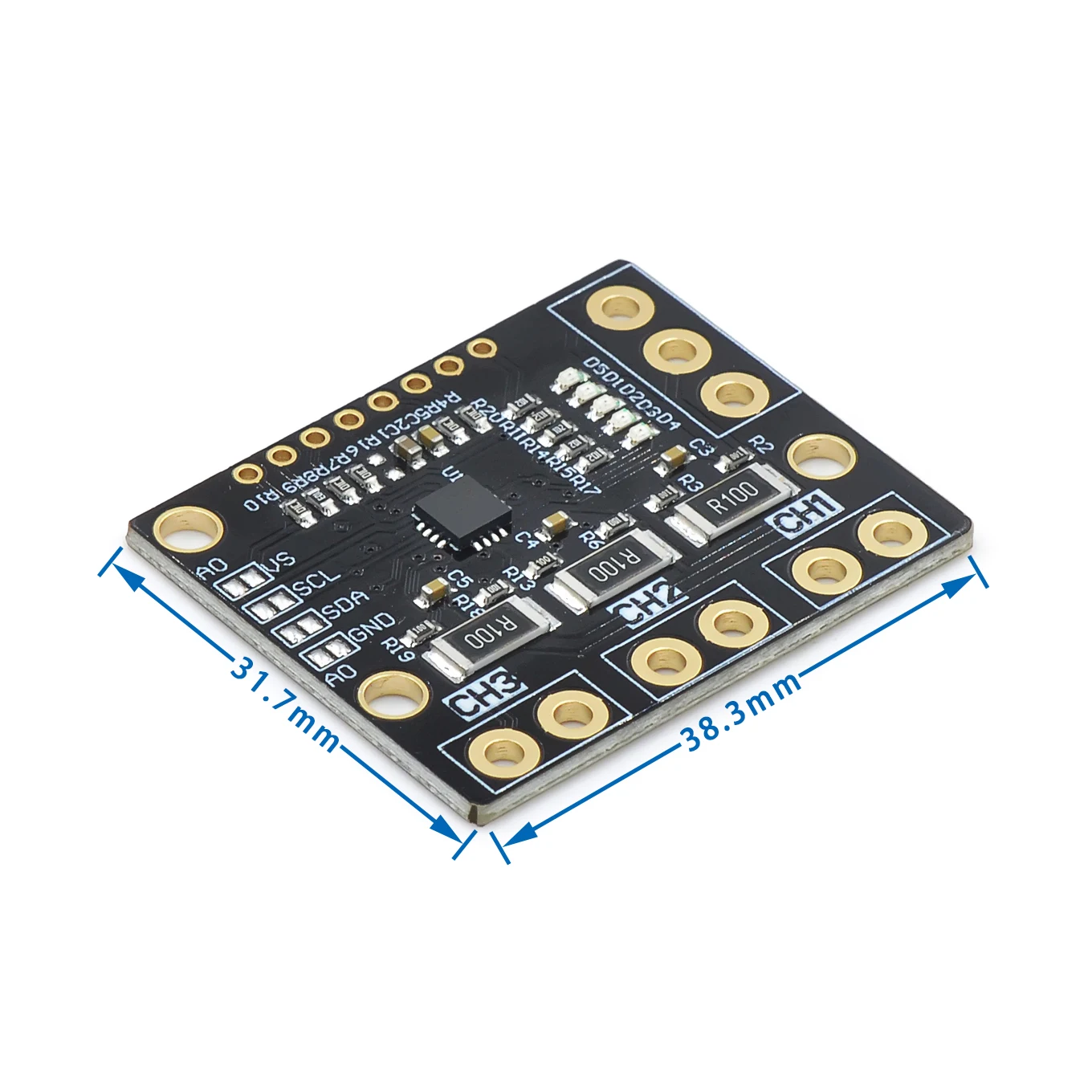

5.Dimensión: 38*32 mm.
6.PCB (sin encabezado ni bloque de terminales): 4,4 g.
7. Esta placa/chip utiliza direcciones I2C de 7 bits 0x40, 0x41, 0x44, 0x45, seleccionables con puentes.
