Descripción

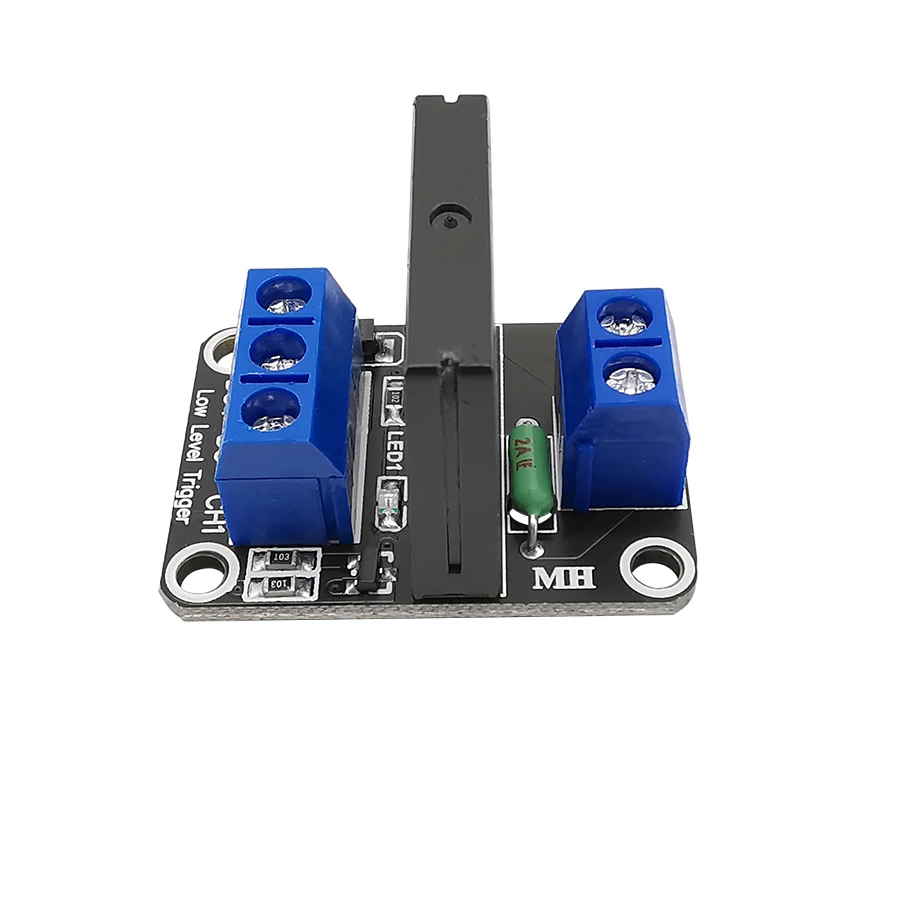

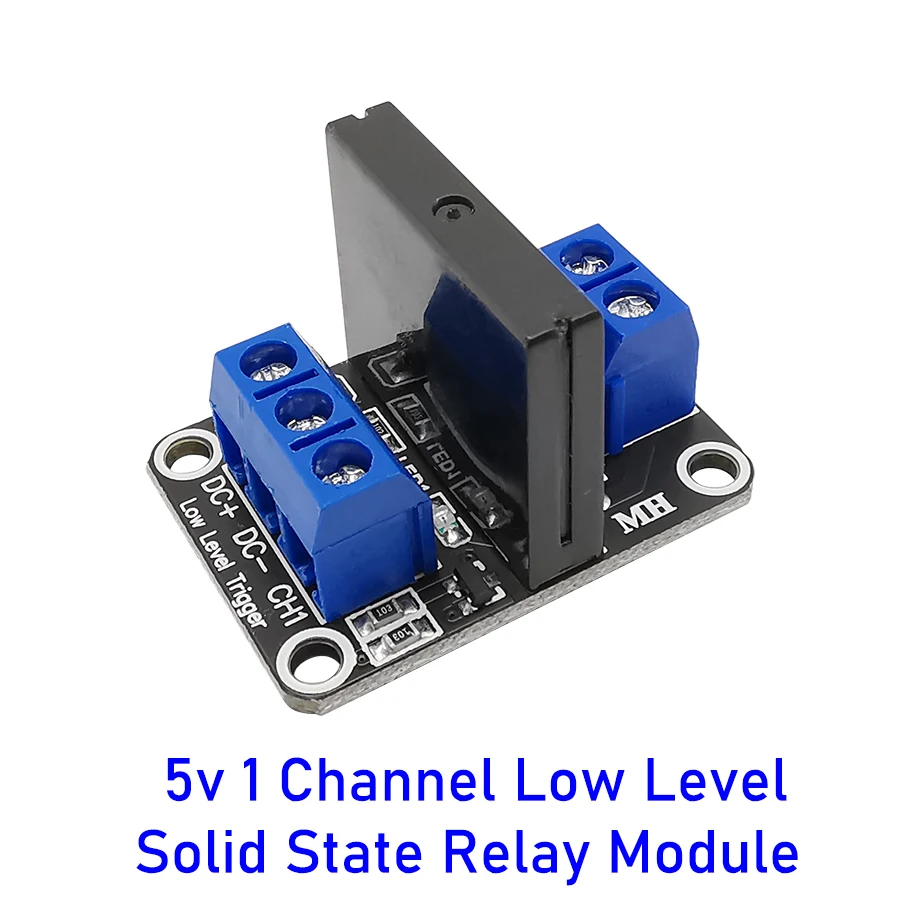

Módulo de placa de relé de disparo de bajo nivel de estado sólido SSR de 1 canal, 1 canal, 5V CC, 1 canal, salida de 240V 2A con fusible resistivo g3mb 202p

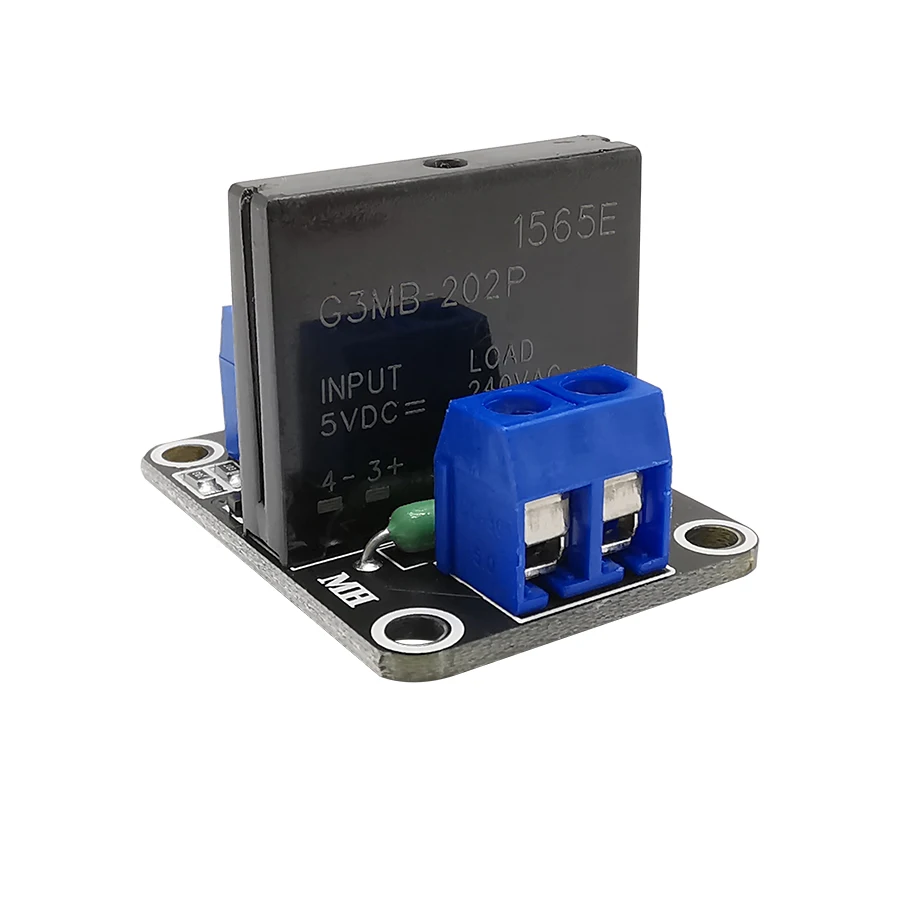

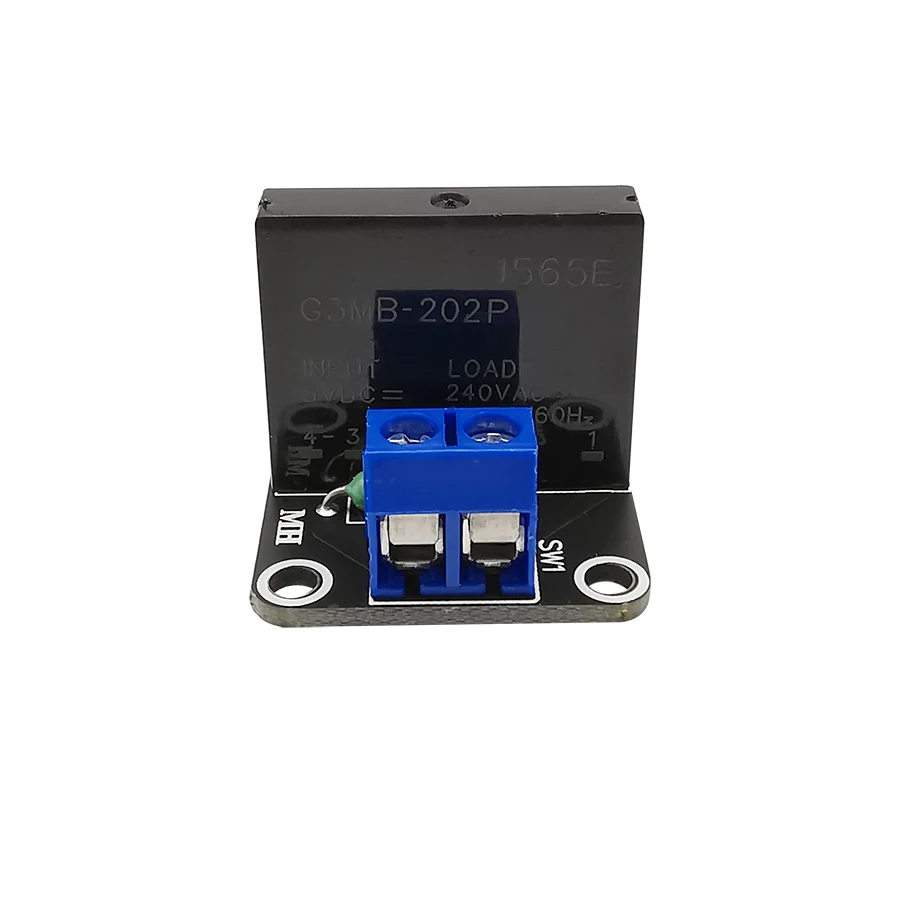

DC 5V Relé de estado sólido 240V 2A Salida con fusible resistivo

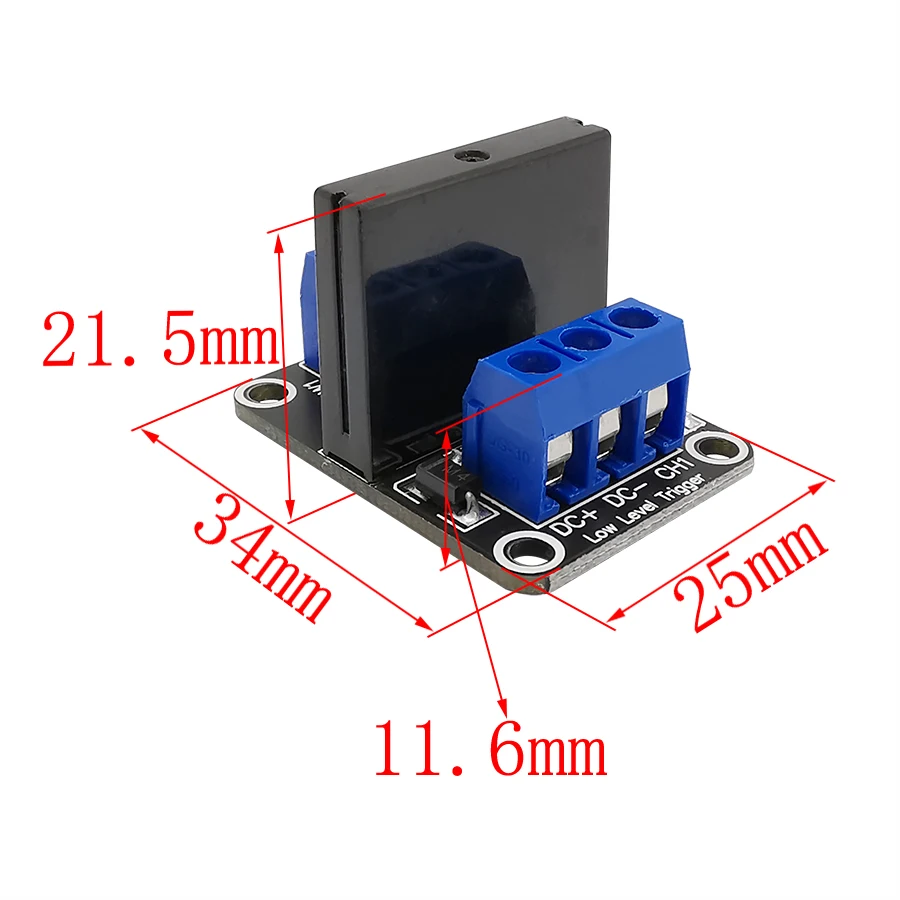

1. Tamaño: aprox. 34mm x 25mm x 21,5mm
2. Potencia de entrada: 5V CC (160MA)
3. Voltaje de la señal de control de entrada:
(0-1,5 V estado relé de bajo nivel ON)
(Relé de alto nivel de estado de 2,5-5V APAGADO)
4. Es más conveniente conectar el terminal azul KF301 a la línea de control.
5. Cantidad: módulo de relé de estado sólido de disparo de bajo nivel 1 canal DC 5V 1.
-Versión de voltaje: 5V
-Corriente estática: 0mA
-Corriente de trabajo: 12,5 mA
-Voltaje del disparador: 3,3-5V
-Corriente de disparo: 2mA
NOTA: La fuente de alimentación debe ser de voltaje CC y el voltaje debe ser consistente con el voltaje del relé

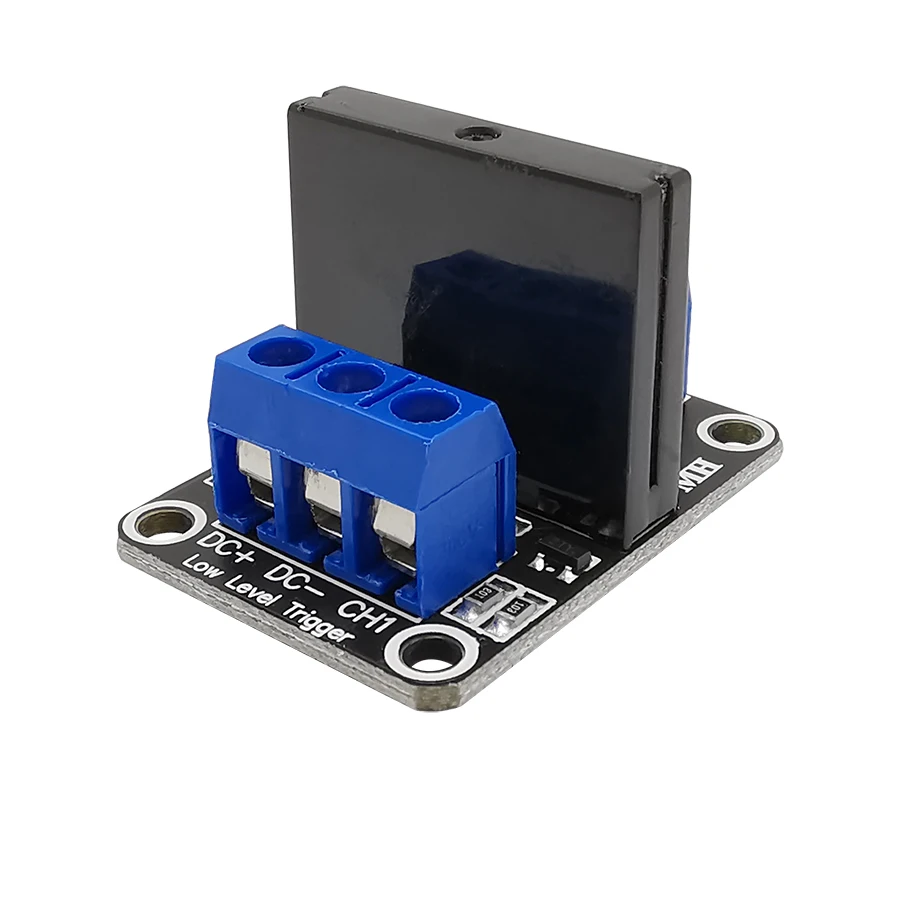

Interfaz del módulo:
Sección de entrada:
DC +: fuente de alimentación positiva (por fuente de alimentación de voltaje de relé).
DC-: conectar potencia negativa
CH: señal del módulo de relé para activar el final (bajo para activar efectivo)
Significado de nivel alto y nivel bajo:
La Activación de alto nivel se refiere al hecho de que hay un voltaje positivo entre el terminal de activación de señal (IN) y el polo negativo de la fuente de alimentación. Por lo general, es un método de activación que conecta el polo positivo de la fuente de alimentación al terminal de activación. Cuando el terminal del disparador tiene un voltaje positivo o alcanza el disparador Cuando se aplica el voltaje, el relé está cerrado.
El disparador de bajo nivel se refiere a cuando el voltaje entre el terminal del disparador de señal y el polo negativo de la fuente de alimentación es OV, o el voltaje en el terminal de disparo es menor que el voltaje del polo positivo de la fuente de alimentación. Un modo de disparo en el que el polo negativo de la fuente de alimentación está conectado al terminal de disparo, de modo que el relé está cerrado.
