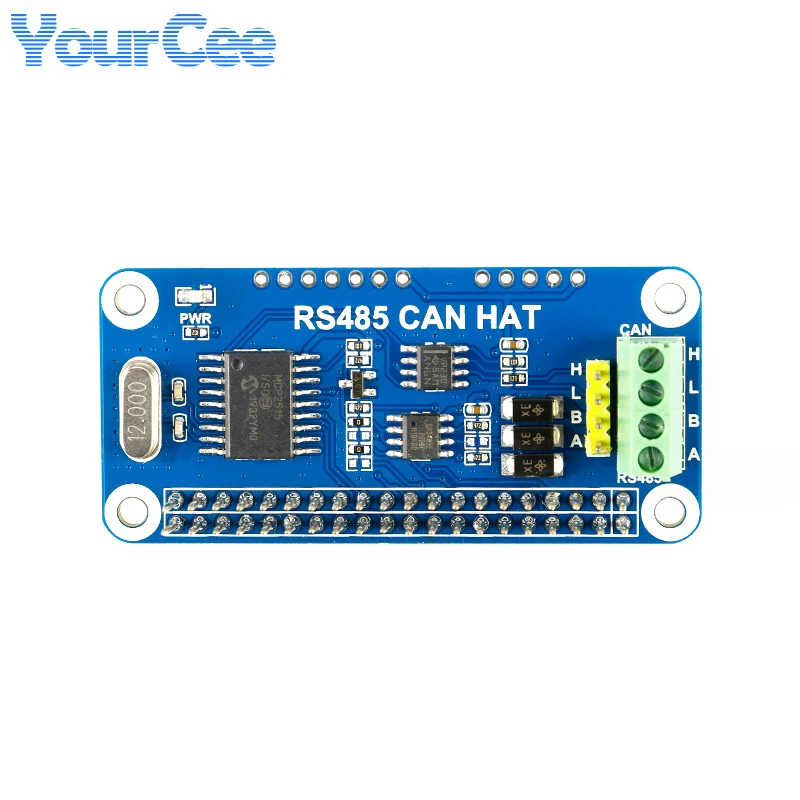

Descripción
Características:
Conectividad Raspberry Pi, compatible con Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B+
Función CAN, controlador CAN integrado MCP2515 mediante interfaz SPI, transceptor integrado SN65HVD230
Función RS485, controlada vía UART, comunicación semidúplex, admite control automático TX/RX sin programación, transceptor integrado SP3485
TVS (supresor de voltaje transitorio) integrado, suprime eficazmente la sobretensión y el voltaje de pico transitorio en el circuito para transceptor RS485, a prueba de rayos y antelectrostático.
Pines de control reservados, permiten trabajar con otros tableros de control
Viene con recursos de desarrollo y manual (ejemplos en cableadoPi/python)
Especificaciones
Voltaje de funcionamiento: 3,3 V
Controlador CAN: MCP2515
Transceptor CAN: SN65HVD230
Transceptor 485: SP3485

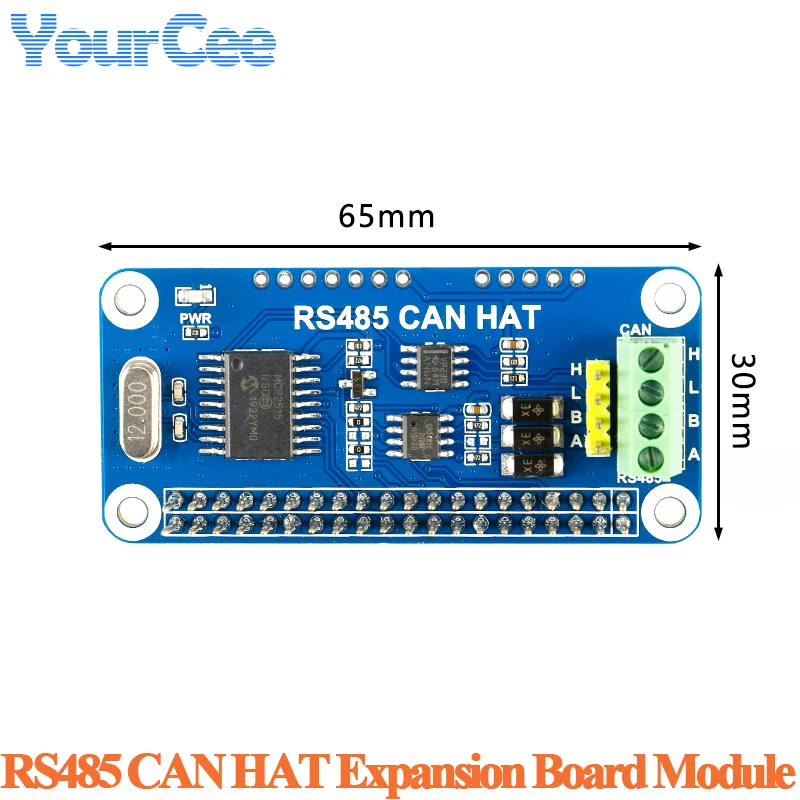

Dimensión: 65 mm x 30 mm
Tamaño del orificio de montaje: 3,0 mm

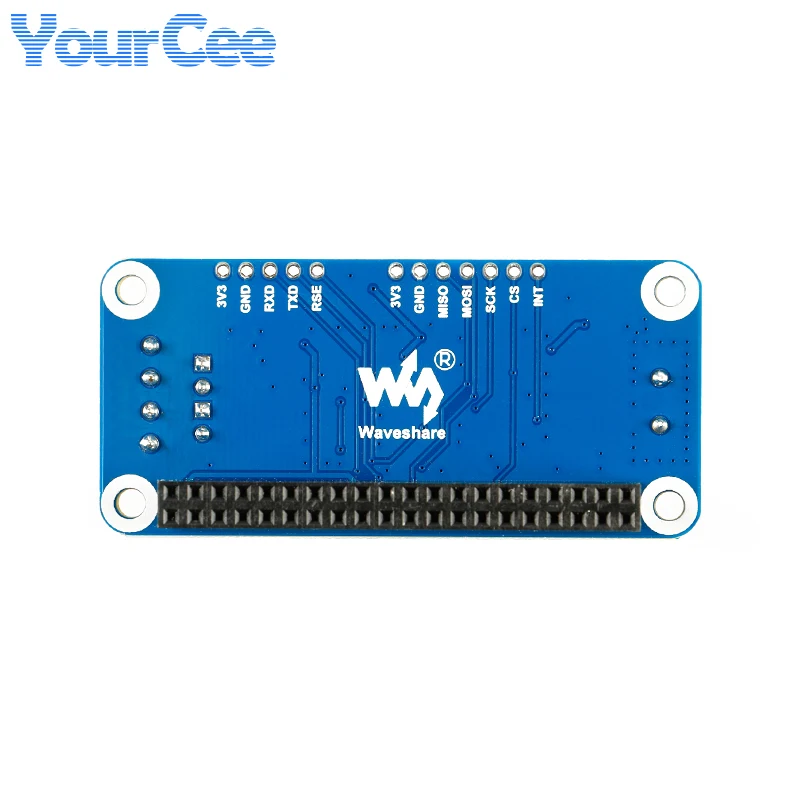

Pinouts
PIN
Raspberry Pi (BCM)
DESCRIPCIÓN
3V3
3V3
Alimentación de 3,3 V
TIÑO
TIÑO
Tierra
SCK
P11 / SIGLO
Entrada de reloj SPI
MOSI
P10 / MOSI
Entrada de datos SPI
MISO
P9 / MISO
Salida de datos SPI
CS
P8 / CE0
Selección de chip SPI
INT
P25
Interrupción
RXD
P15 / RXD
Recepción UART RS485
TXD
P14 / TXD
Transmisión UART RS485
RSE
P4
Control RS485 TX/RX (control automático por defecto, se requiere algo de soldadura para habilitar el control manual), alto para TX, bajo para RX
