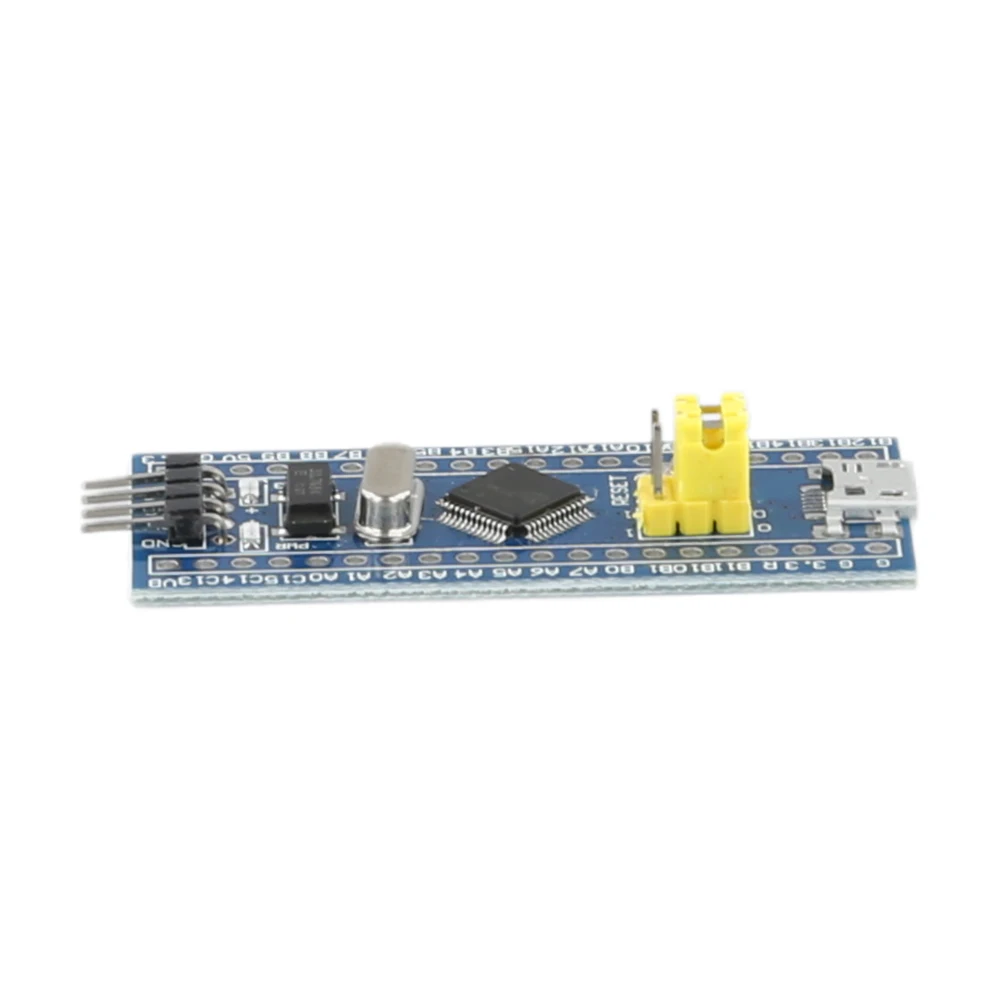

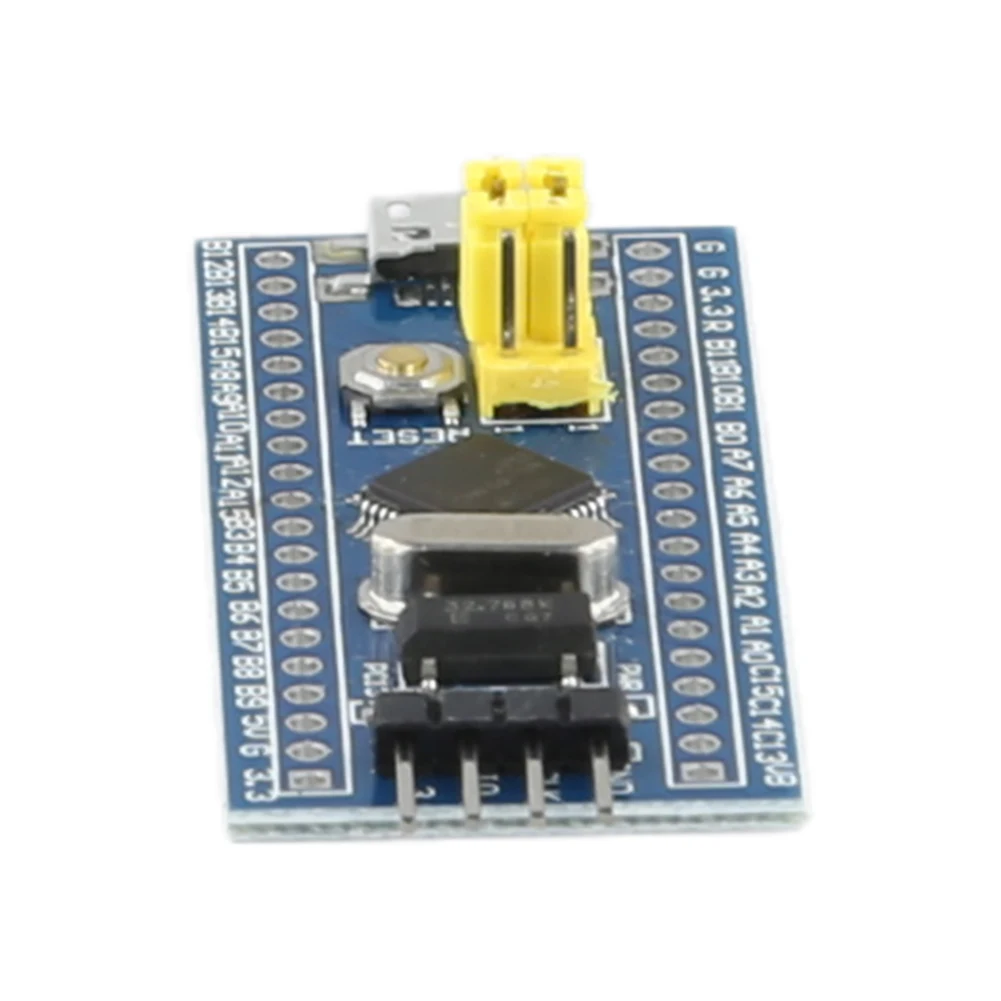

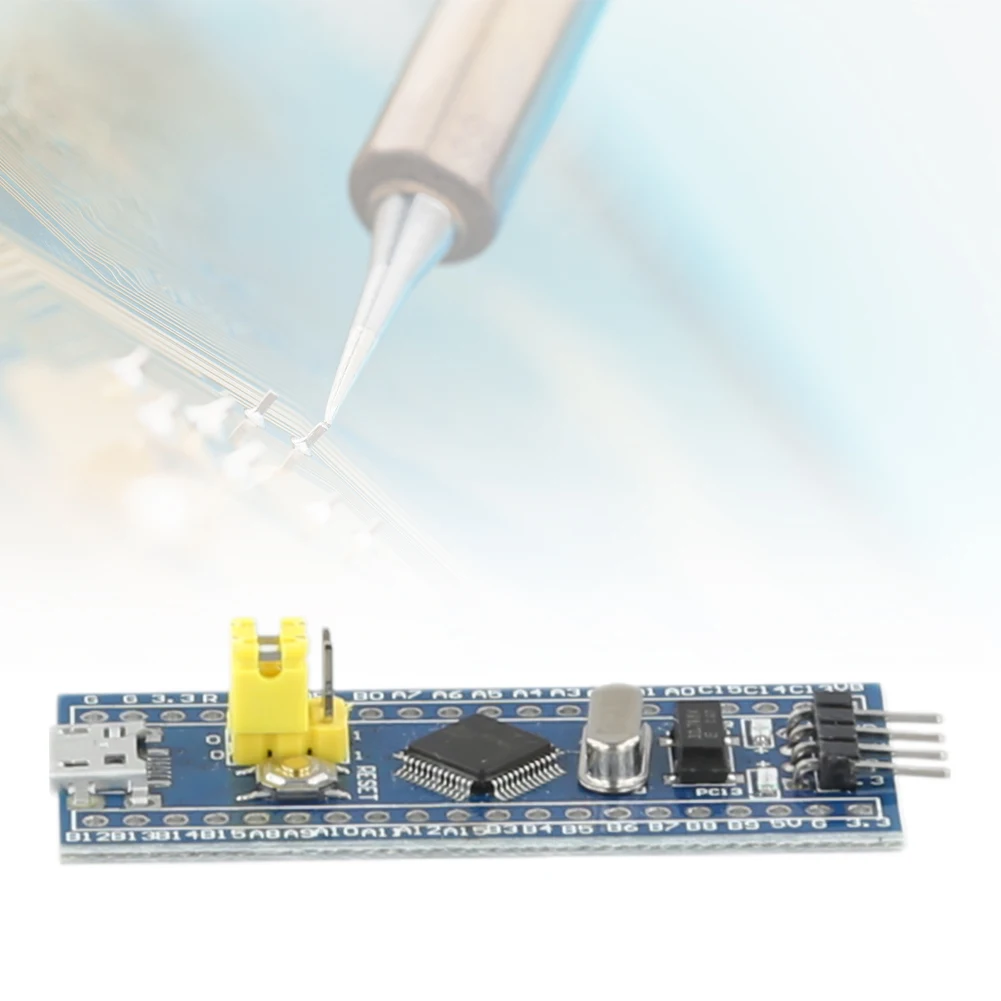

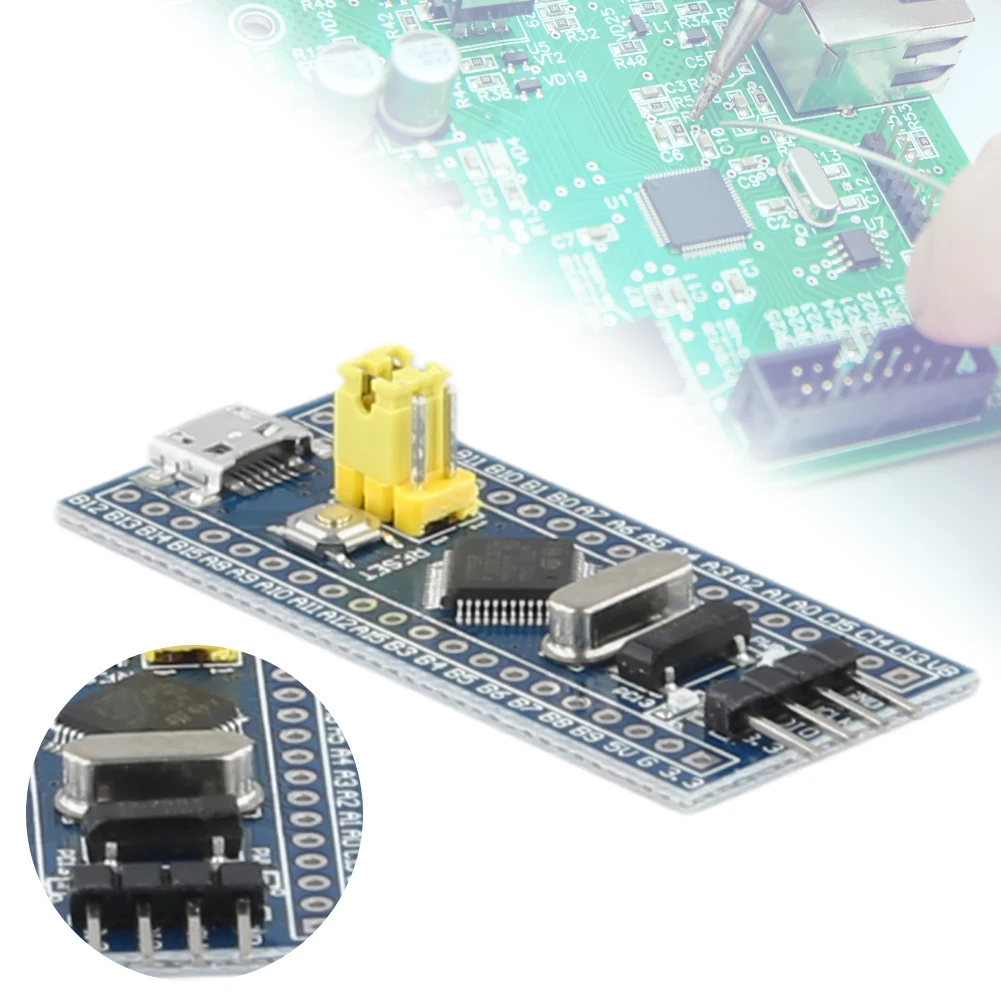

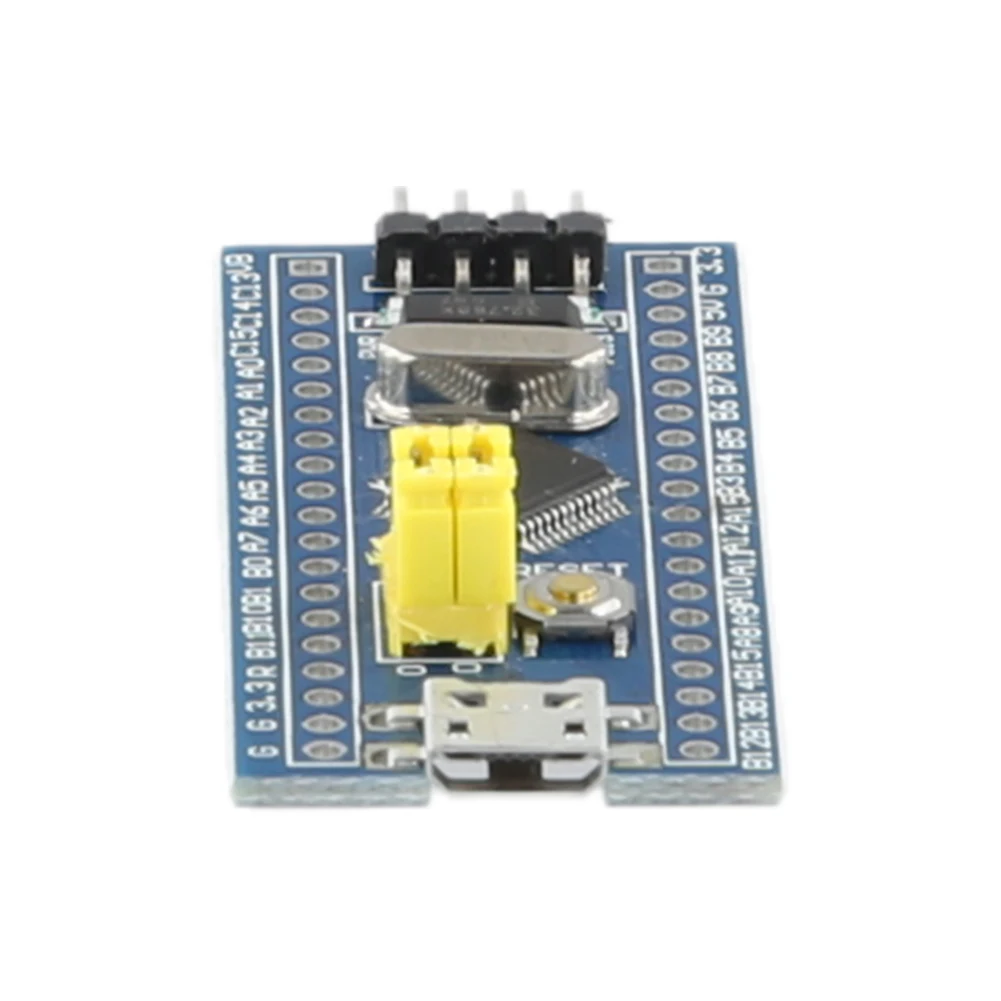

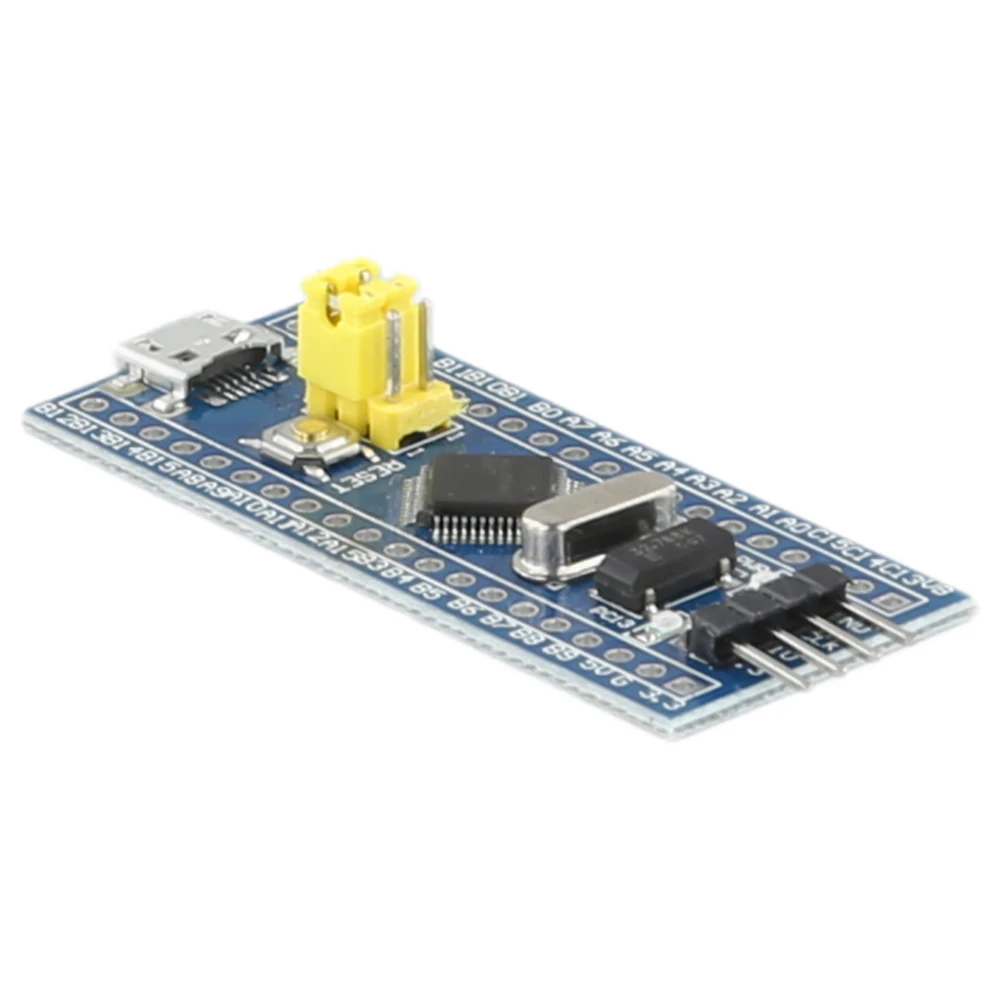

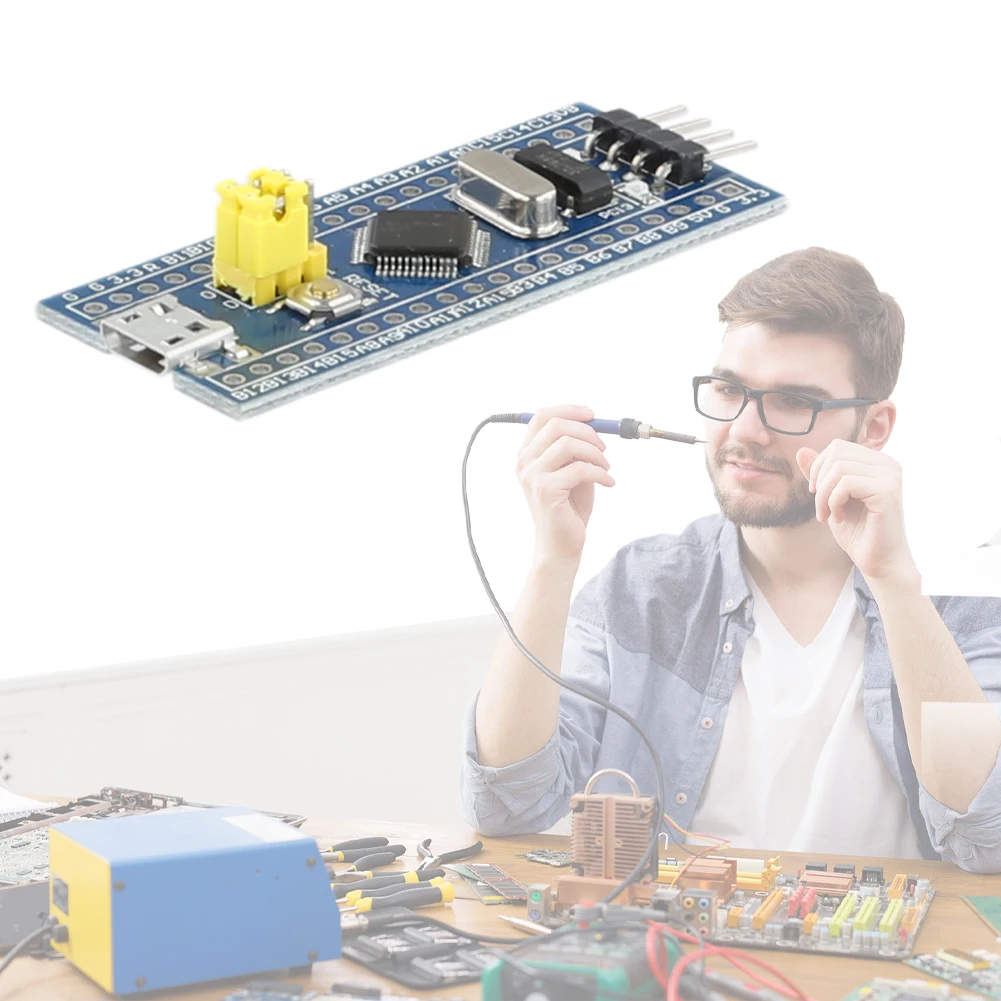

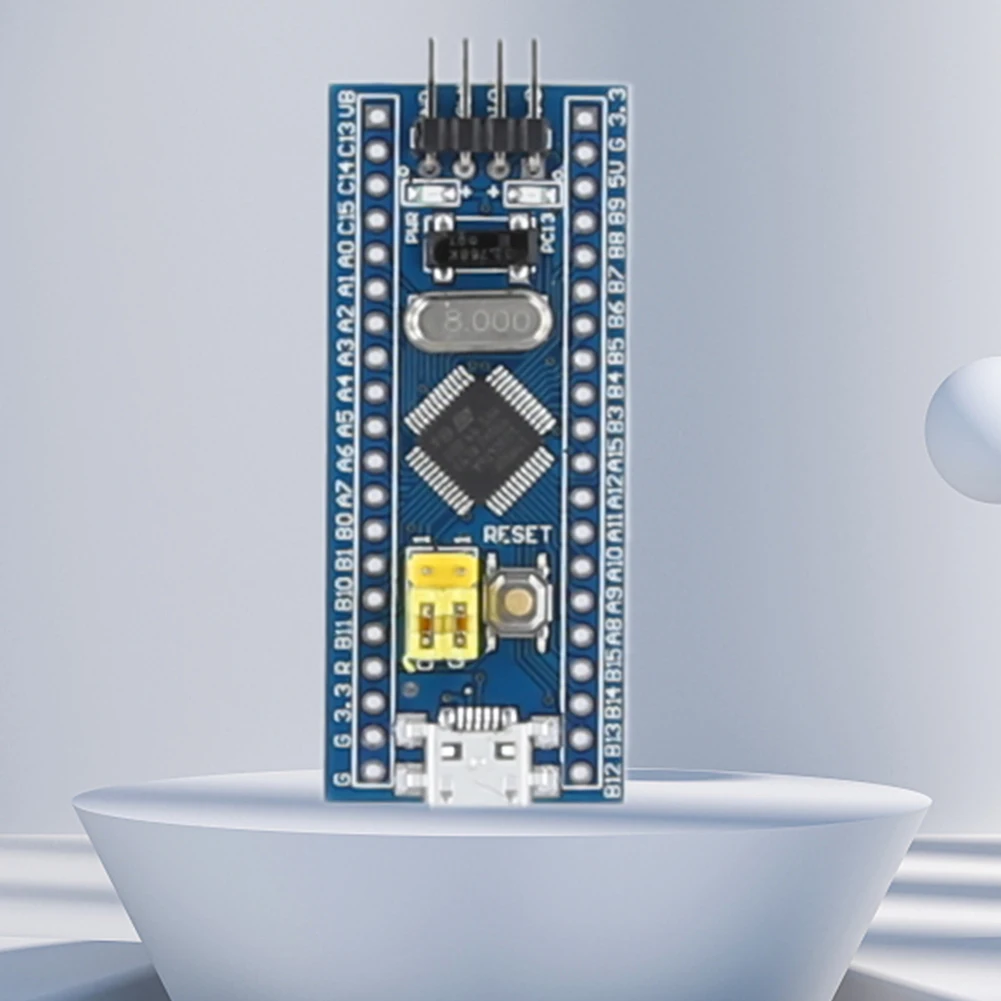

STM32F103C8T6/C6T6 Módulo de placa de desarrollo de sistema mínimo ARM STM32 Módulo de placa de desarrollo de microcontrolador para Arduino
Características:
1.Rendimiento central avanzado:Nuestro módulo mínimo de placa de desarrollo de sistema está construido alrededor de un potente chip STM32 con un Flash de 64 K bytes y una SRAM de 20 KB, encapsulado en un paquete LQFP con 48 pines, lo que garantiza operaciones rápidas y eficientes para tareas y aplicaciones complejas.
2.Opciones de conectividad versátiles:Con 2x SPI, 3x USART, 2x I2C y 1x CAN para una conectividad flexible, junto con 37x puertos de E/S, esta placa de aprendizaje de núcleo mínimo ofrece una amplia gama de opciones para conectarse a varios dispositivos, lo que la hace ideal para proyectos electrónicos complejos y desarrollo del sistema.
3.Depuración y programación de precisión:La placa central del microcontrolador admite la interfaz JTAG/SWD para depuración, programación e IAP con facilidad, complementada con una interfaz Micro USB para alimentación y comunicación, y una interfaz USART1, lo que brinda a los usuarios una configuración rápida y sin complicaciones para sus necesidades de desarrollo..
4.Gestión de energía mejorada:Con un RT9193 3.Regulador de 3 V que garantiza una salida estable de hasta 300 mA e interfaces de fuente de alimentación tanto para 5 V como para 3.3 V, el procesador de la placa del sistema ARM también cuenta con un LED de alimentación (PWR) y un LED de usuario (PC13) para una indicación de funcionamiento y estado de energía sencillos, lo que mejora la confiabilidad y la facilidad de uso del dispositivo.

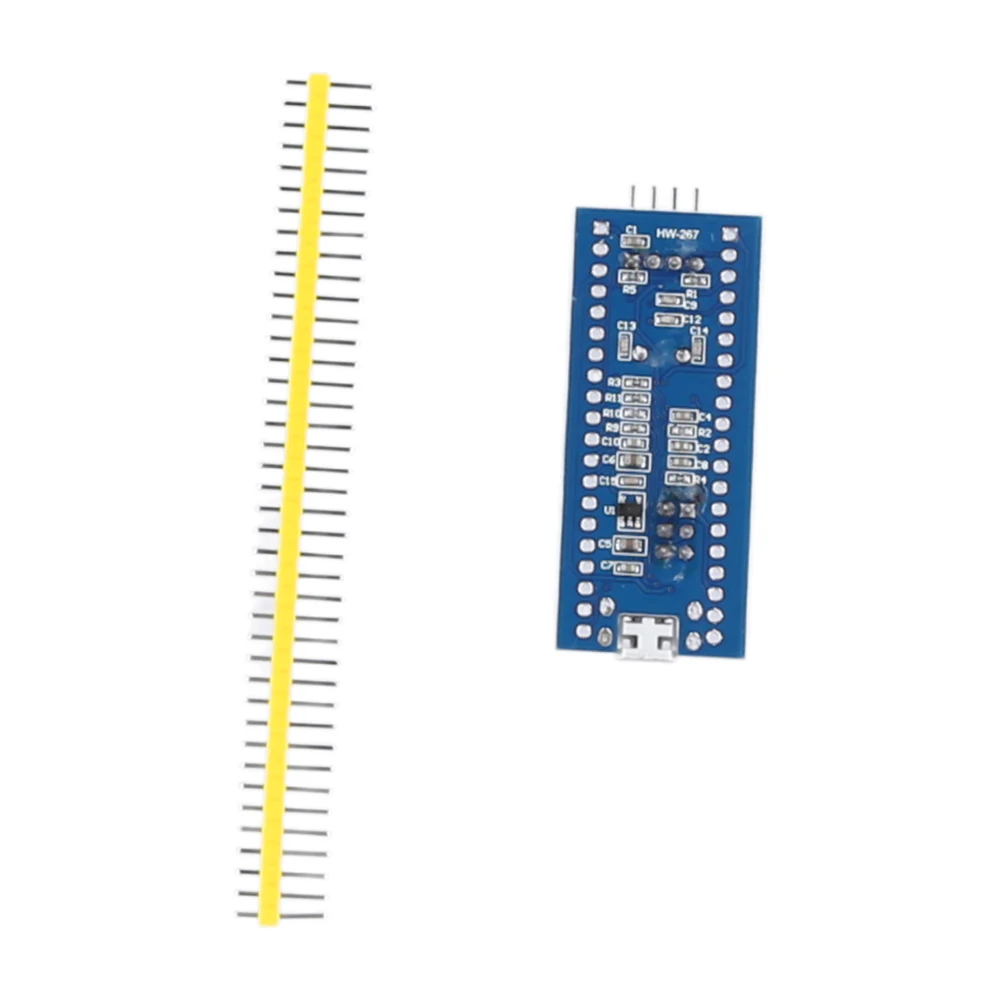

5.Configuración física personalizable:El módulo de desarrollo ARM viene con cabezales de pines sin soldar, lo que permite a los usuarios elegir la dirección de soldadura que mejor se adapta a su caso de uso específico.Este enfoque personalizable garantiza que la placa pueda adaptarse fácilmente a una variedad de configuraciones y proyectos, desde entornos educativos hasta aplicaciones de ingeniería avanzadas.
Especificación:
Origen: China continental
Tipo: Módulo
Condición: Nuevo
Descripción del chip:
Tipo de paquete: LQFP
Número de pines: 48
Núcleo: Cortex-M3
Frecuencia de operación: 72MHz
Recursos de almacenamiento: Flash de 64 K bytes, SRAM de 20 KB
Recursos de interfaz: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x puertos de E/S
Conversión analógico a digital: 2x ADC (11 bits/16 canales)
Temporizadores: 3 temporizadores de uso general y 1 temporizador avanzado
Descarga de depuración: admite descarga de interfaz de depuración JTAG/SWD, admite IAP
RT9193: chip regulador de voltaje de 3,3 V, salida máxima 300 mA

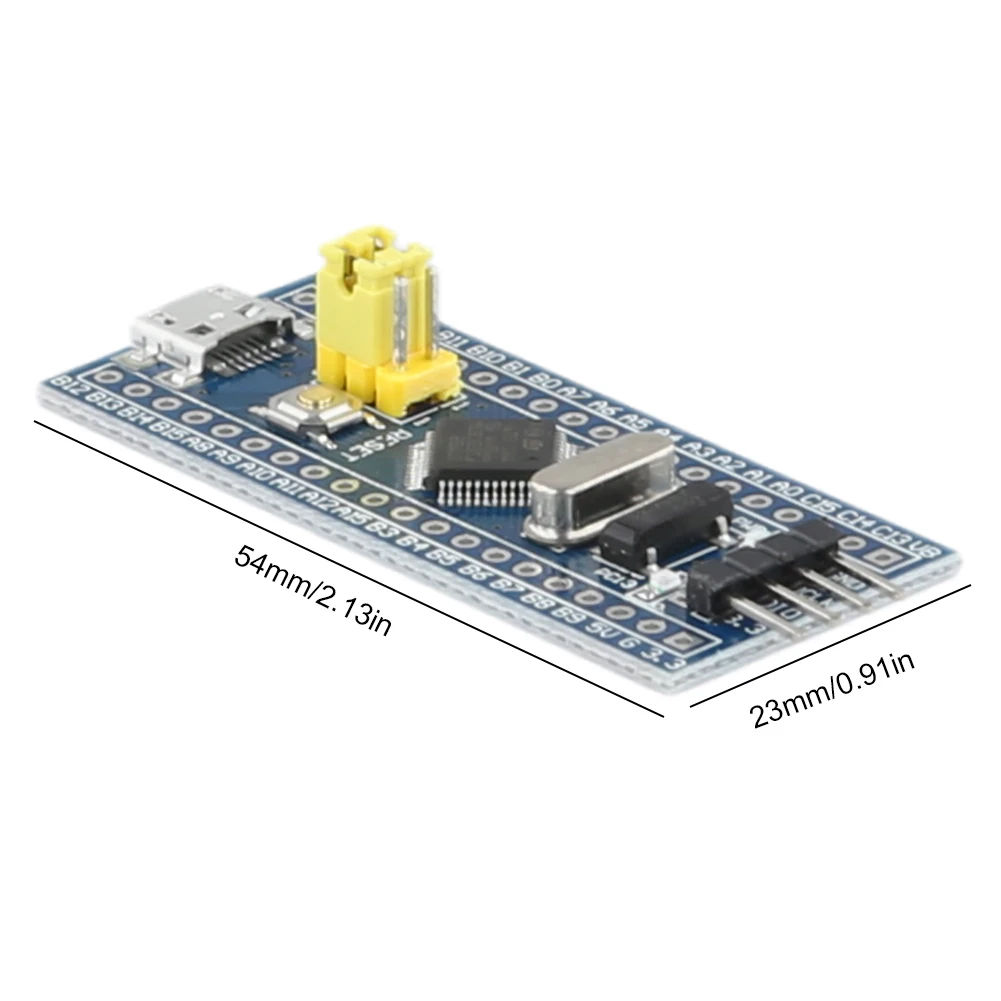

Tamaño del producto: 54,00x23,00x12,00 mm/2,11*0,9*0,47 pulgadas

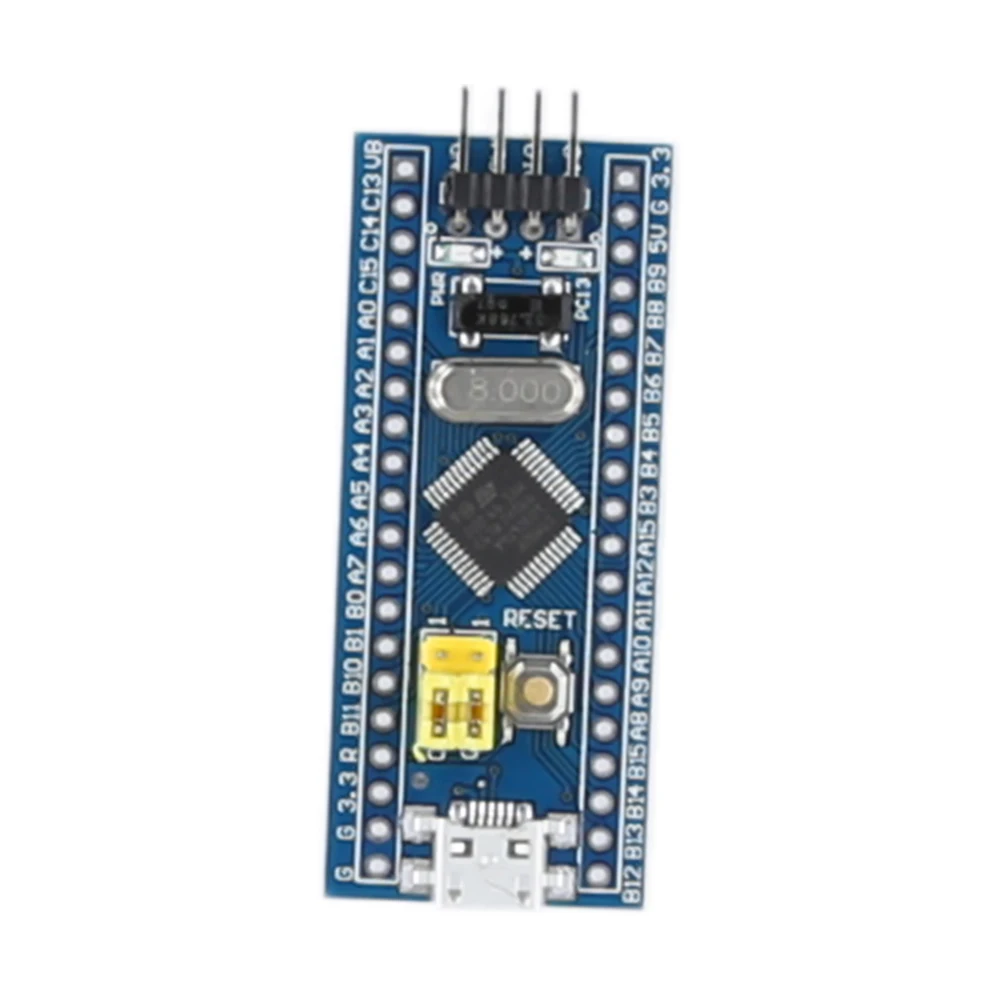

Descripción de la interfaz:
1.Interfaz SWD: admite simulación, descarga y depuración.
2.Interfaz Mirco USB: fuente de alimentación y comunicación USB, no admite descarga.
3.Interfaz USART1: puede usar USART1 para descargar el programa o usar USART1 para comunicarse.
4.Interfaz de pines MCU: abre todos los pines del puerto de E/S, conveniente para conectar con periféricos.
5.Interfaz de entrada/salida de alimentación de 5 V y 3,3 V: comúnmente utilizada para fuente de alimentación externa o procesamiento de tierra común con otros módulos.
Otra descripción del dispositivo:
1.LED de alimentación (PWR): estado del indicador de alimentación, puede determinar si la fuente de alimentación es estable.
2.LED de usuario (PC13): conveniente para pruebas de salida de E/S o para indicar el funcionamiento del programa.
3.Inicie saltar para seleccionar el modo de programación: (1, memoria flash del usuario 2, SRAM 3, memoria del sistema).
4.Botón de reinicio: utilizado para restablecer el programa de usuario del chip.
5.Oscilador de cristal de 8M: puede configurar la frecuencia de modo que la frecuencia principal del sistema sea de 72MHz.
6.Cristal de 32.768 KHz: se puede utilizar para RTC integrado o para calibración.
Nota:
Debido a los diferentes monitores y efectos de la luz, el color real del artículo puede ser ligeramente diferente al color mostrado en las imágenes.¡Gracias!
Permita una desviación de medición de 1-2 cm debido a la medición manual.
