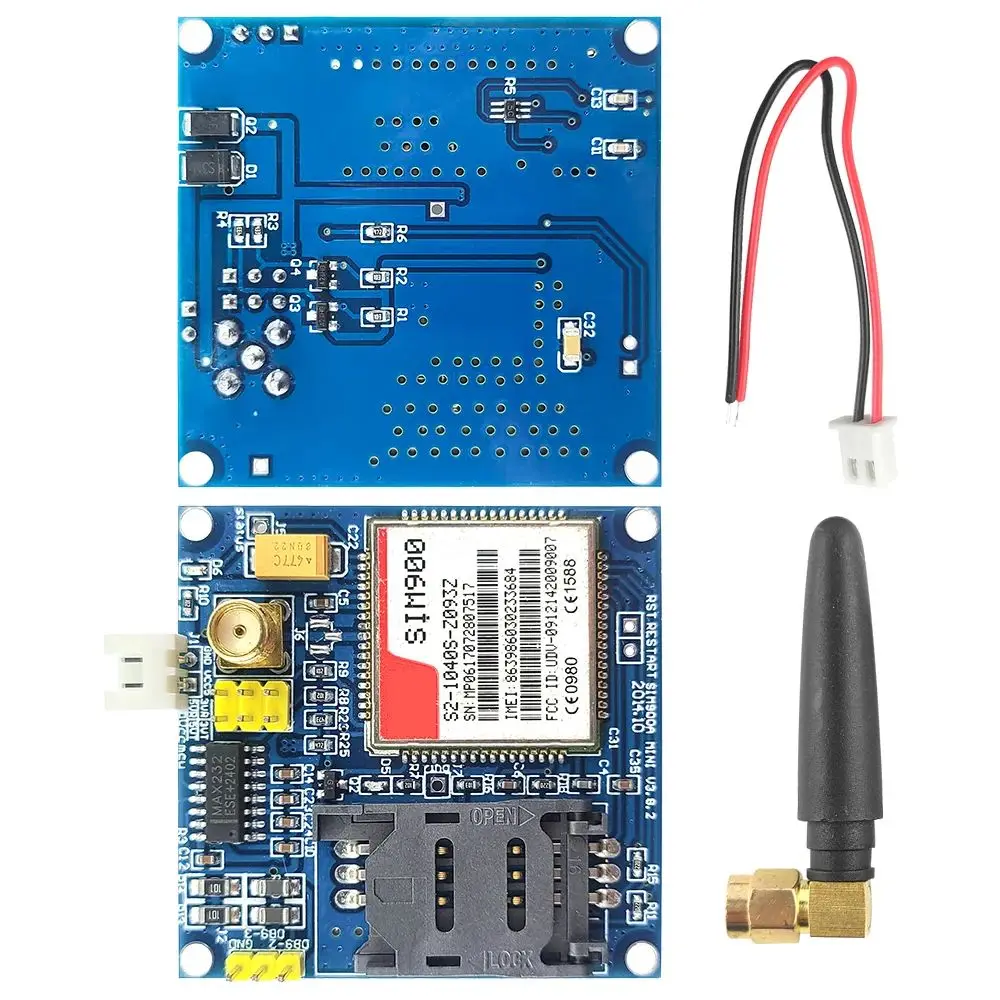

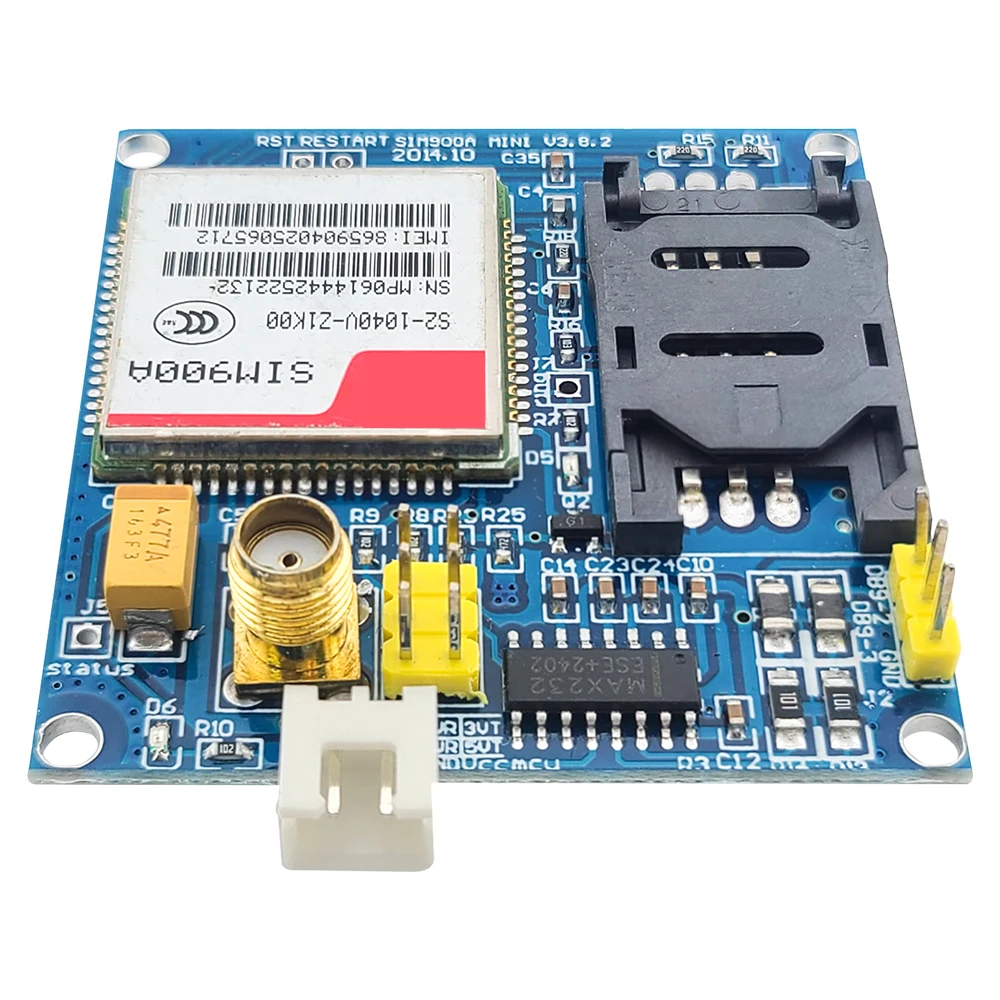

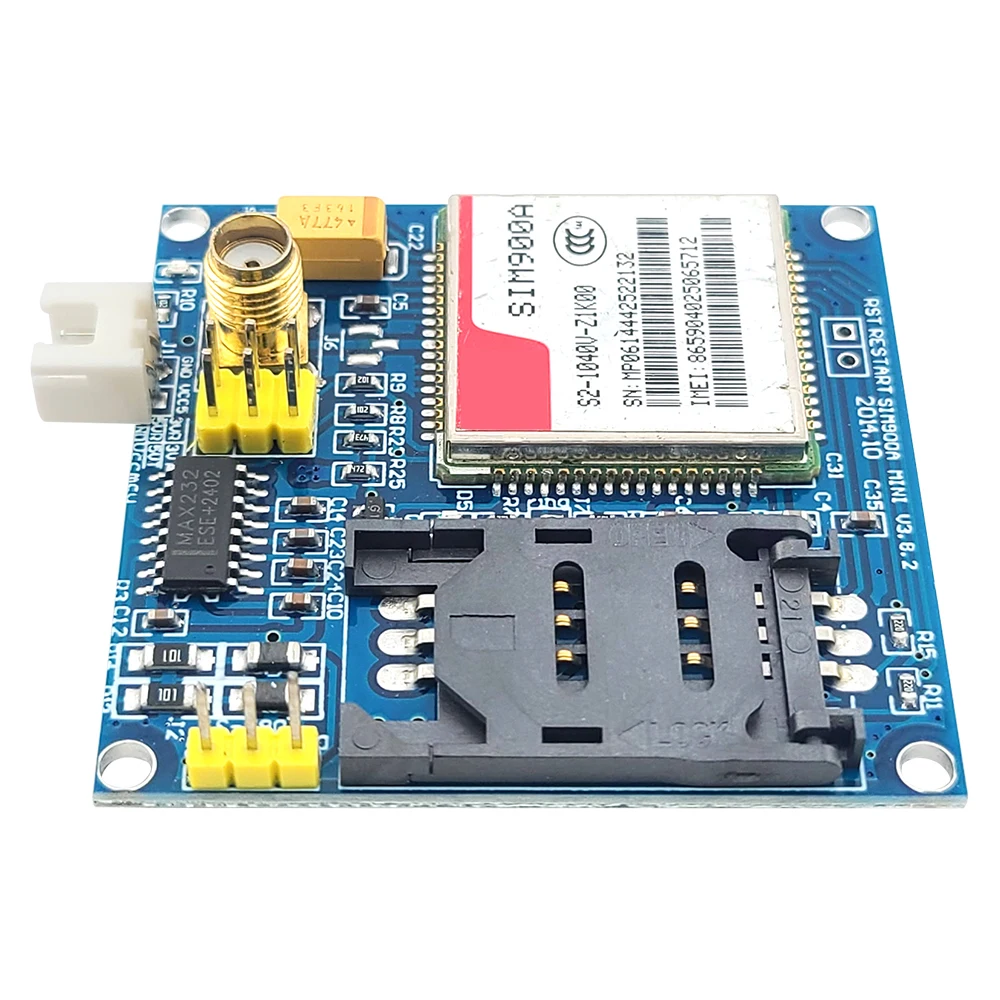

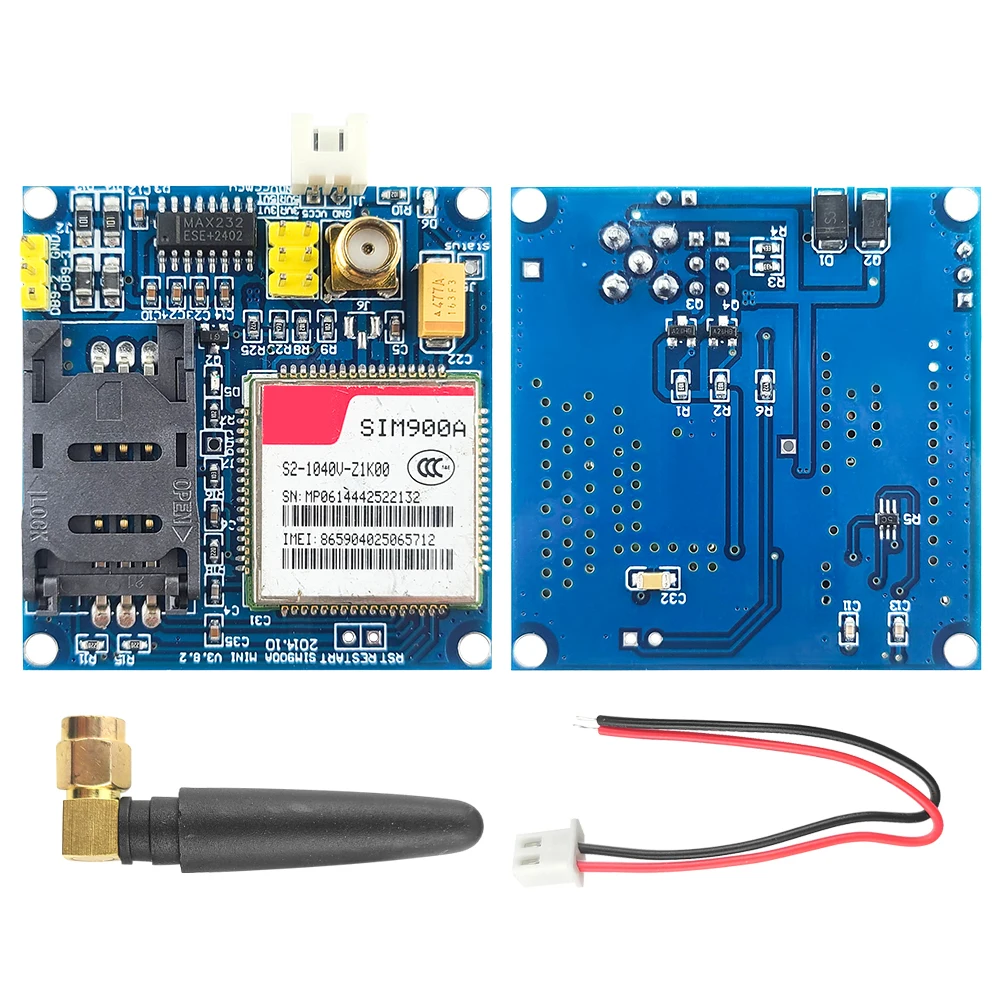

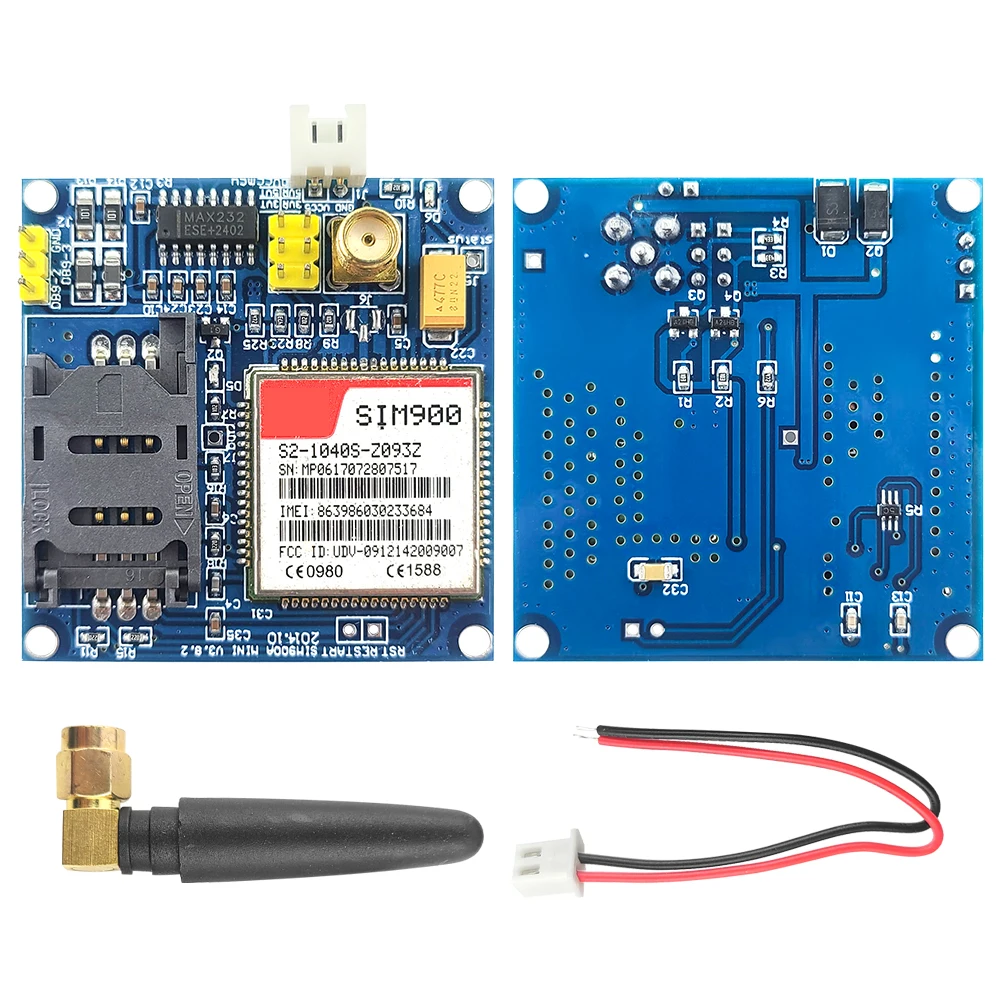

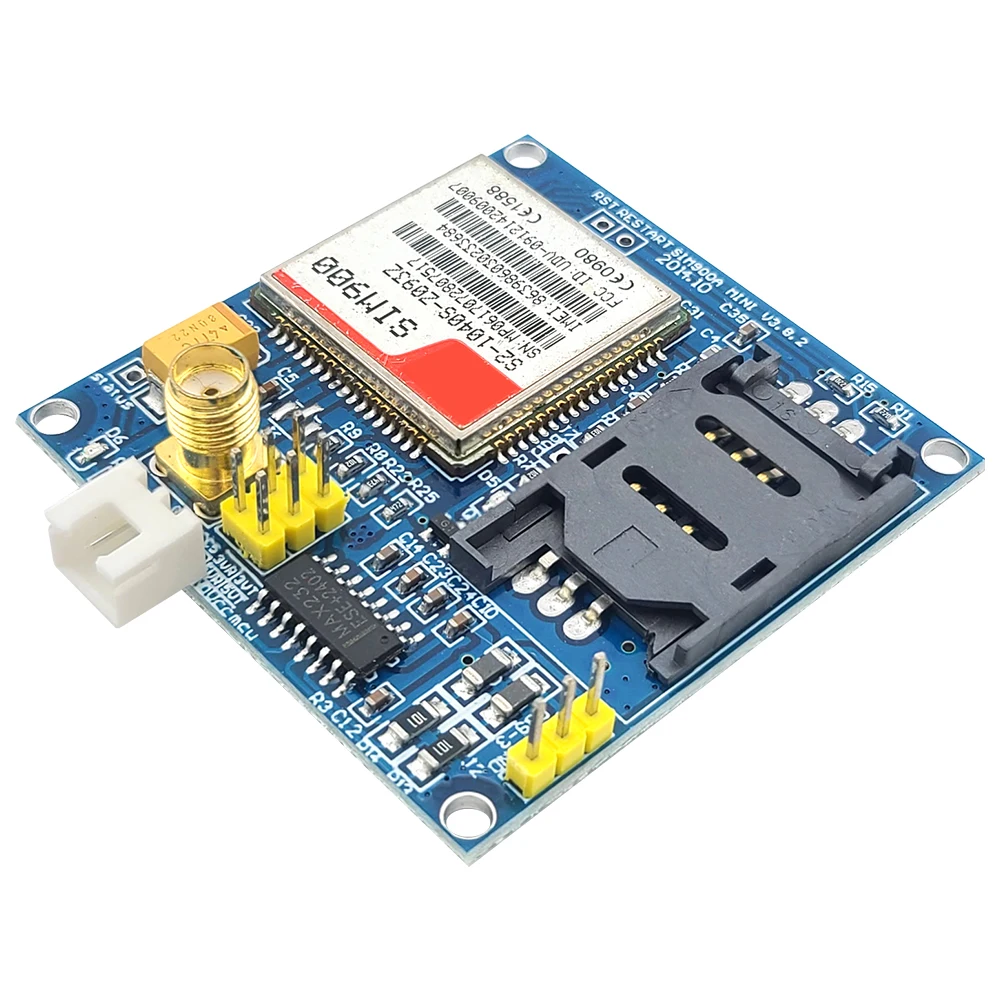

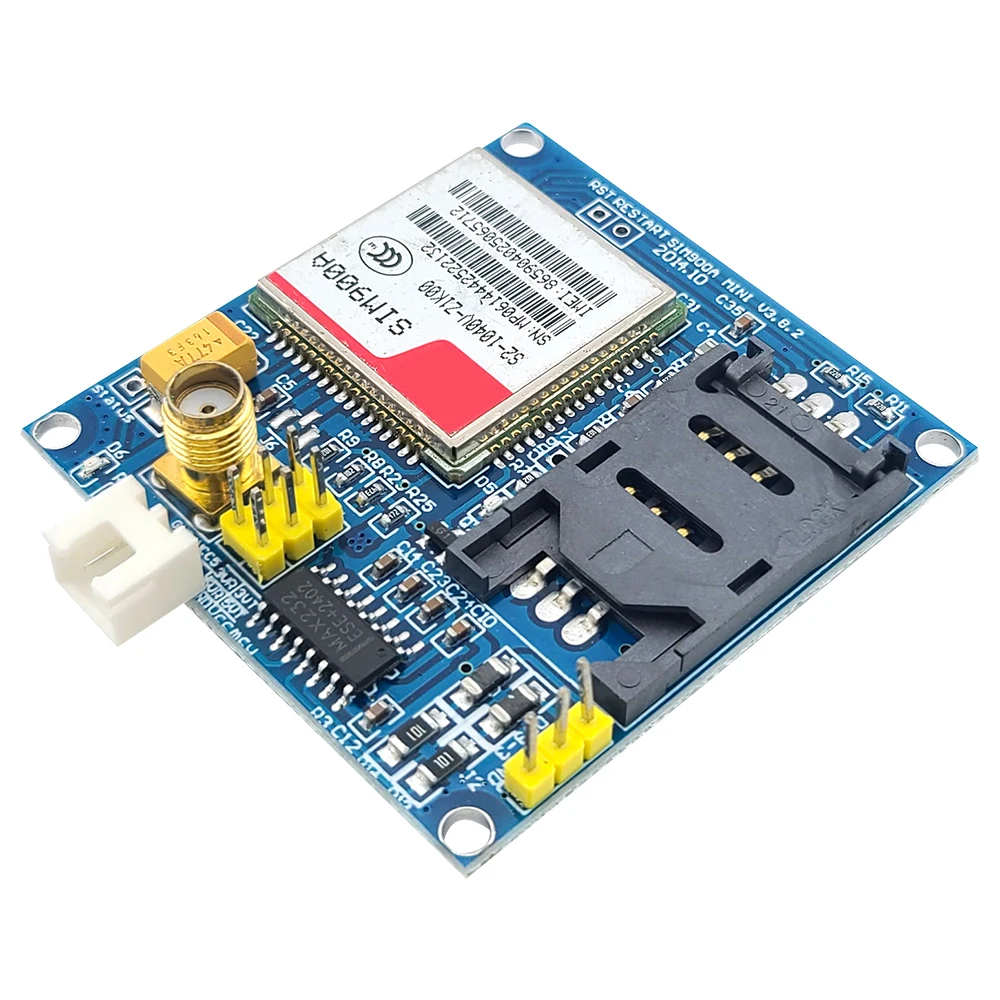

Módulo de placa de desarrollo SIM900 SIM900A GSM GPRS STM32 transmisión de datos inalámbrica con antenas externas TC35i
Este producto está reacondicionado, no es nuevo y no viene con soporte técnico.Compre solo si está familiarizado con su funcionamiento.
Introducción:
Este módulo requiere una fuente de alimentación de 5V.Durante la depuración inicial, sufran energía USB de la computadora, ya que hemos incorporado un condensador grande de 1000 μF.
Para una transmisión prolongada de datos con un alto consumo de energía, se recomienda un suministro de CC de 1A o superior.El puerto serie de nivel TTL es autoadaptativo y es compatible con microcontroladores de 3,3 V y 5 V.Se puede conectar directamente a un microcontrolador.La corriente en espera es de aproximadamente 80 mA; Se puede configurar un modo de suspensión para un bajo consumo de energía de alrededor de 10 mA.
Para la depuración de la computadora, se pueden utilizar adaptadores USB-to-232 o USB-to-TTL, según el equipo individual.
Admite SMS, transmisión de datos, MMS y acceso a Internet.Se proporcionan pines de reinicio del encabezado para obtener una capacidad de reinicio remoto desatendida.La funcionalidad DTMF permite operaciones de control remoto.
La ventaja del módulo radica en preservar el puerto 232, permitiendo el monitoreo del microcontrolador de gama baja serie 51 y la ejecución de comandos del módulo durante el aprendizaje o el desarrollo.Esto facilita una resolución de problemas más rápida, ahorrando tiempo de desarrollo y aprendizaje.[Admite tarjetas SIM 2G]
Los niveles TTL de este módulo son compatibles con sistemas de 3,3 V.Los sistemas TTL de 5 V requieren un módulo de control 232.
Características:
1.Circuito serie: incorpora TVS y componentes de protección de cuentas de ferrita para proteger la placa contra sobretensiones y daños por alto voltaje.
2.Circuito de tarjeta SIM: mejorado con chip de protección contra descargas electrostáticas SMF05C.
3.Circuito de antena: Garantiza un diseño corto y recto para garantizar una intensidad de señal óptima.
4.Diseño de PCB: todas las interfaces claramente marcadas con etiquetas serigrafias para un fácil desarrollo secundario.El diseño se adhiere completamente al manual de diseño de hardware SIM900A.
5.Interfaz de fuente de alimentación única de 5 V: protegida contra la polaridad inversa para evitar daños a la placa.La depuración inicial a través de la alimentación USB de la computadora es suficiente; para una transmisión prolongada de datos que requiere mayor potencia, se recomienda un suministro de CC de 1 A o superior.
6.Interfaz TTL única: Admite microcontroladores de 3,3 V y 5 V.Esto abarca microcontroladores de 5 V como los microcontroladores de la serie 51 y de 5 V como el STM32.
7.Dos interfaces de antena: conector de antena SMA y conector de antena IPXMINI (sin soldar por defecto).
8. Una interfaz de 232 niveles: Esto permite la conexión directa a una computadora mediante un cable serie de 232 a USB. Alternativamente, se puede utilizar un adaptador USB a TTL, dependiendo de los accesorios disponibles.
