Descripción

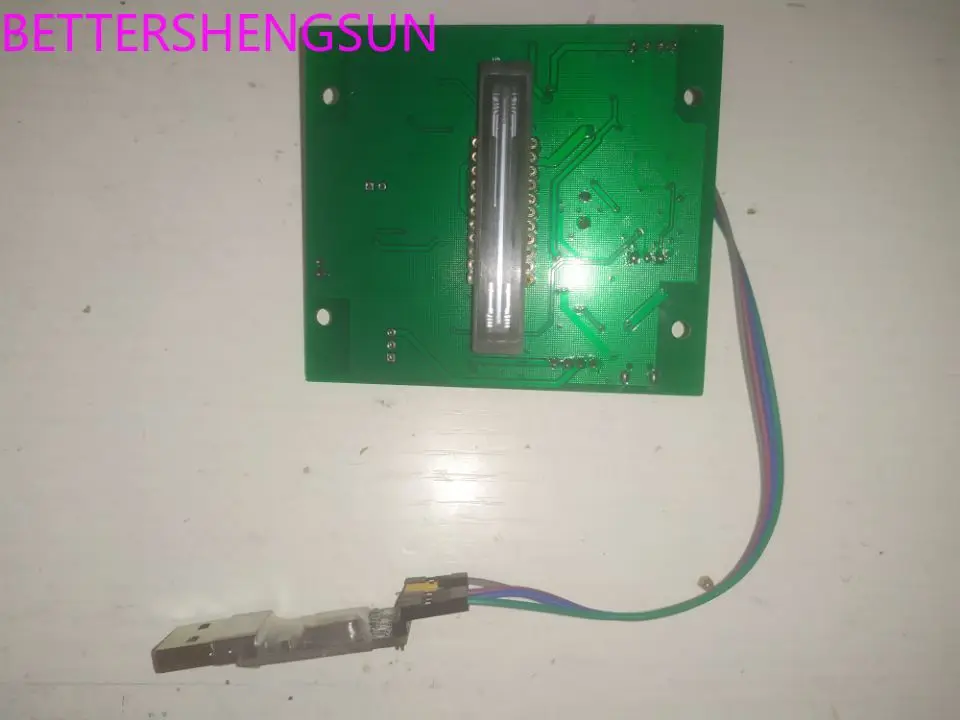

1: Sensor TCD1501, solo un módulo de Puerto USB a serie, 4 cables, 5V, conexión GND,TX,RX

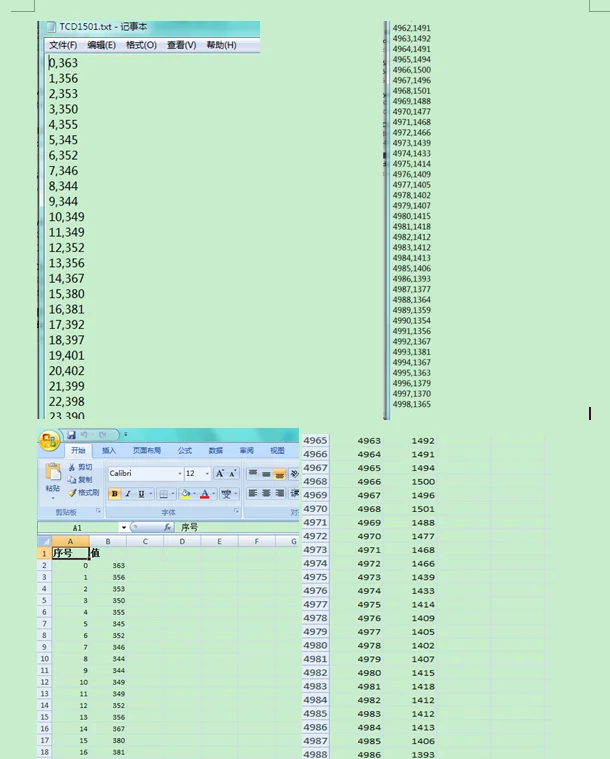

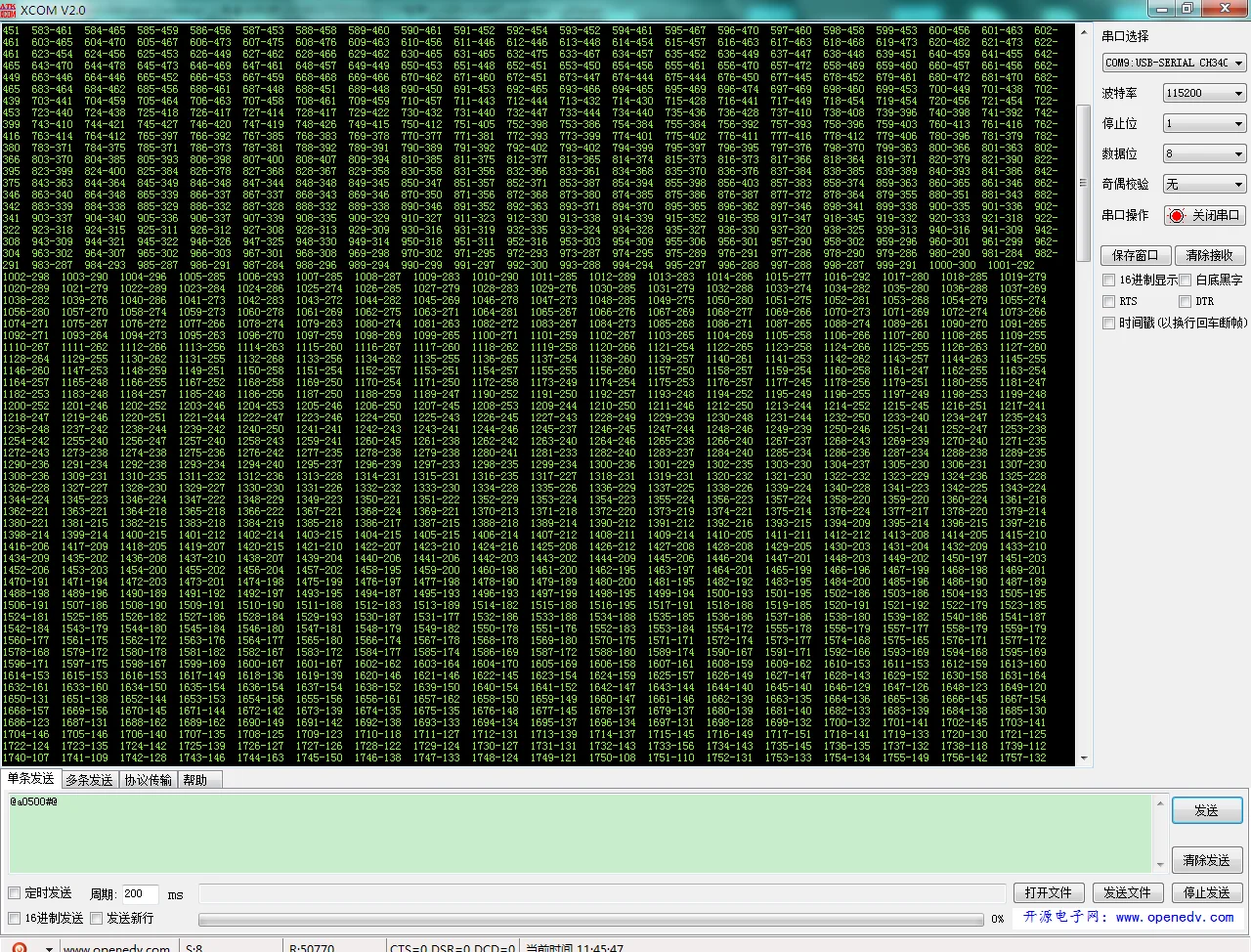

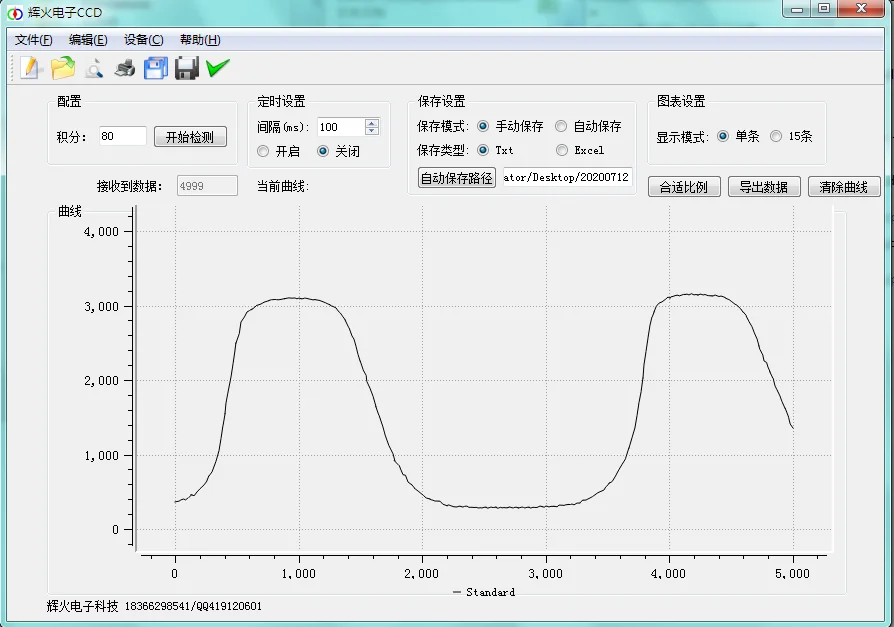

2: La computadora host de función de prueba simple presentada por nuestra tienda puede usar EXCEL y TXT para guardar datos. También puede configurar el envío automático de comandos de recopilación (actualmente, debido a la computadora host relativamente pobre, solo se puede actualizar dos veces por segundo a una velocidad de 921600 en baudios. Puede escribir su propio software de ordenador host para mejorar el rendimiento)
3: solo se envía un comando, @ c0080, de los cuales se pueden cambiar 0080 números de código ASCII decimales.
4: Se puede utilizar para medir el tamaño, como la posición de la fuente de luz láser y la medición del ancho.
5: Se puede transmitir de forma inalámbrica, Bluetooth 485, puerto serie TTL, etc. Necesita ser personalizado. Por defecto, se transmite por puerto serie TTL. Se proporciona un módulo de Puerto USB a Serie.
6: Se están mejorando y personalizando más funciones, como TCD1301,TCD2950,TCD1703,TCD1304,TCD1305,TCD1254,ELI1024,S10226 y otras personalizaciones de la placa del controlador CCD y CMOS. También puede personalizar la placa de procesamiento del controlador FPGA para una medición de alta velocidad, que puede realizar miles de mediciones por segundo.
7: La tarifa del puerto se puede seleccionar antes del envío, 115200,921600,460800,230400, etc.
8: fuente de alimentación única de 5V de la placa, tamaño de la placa, longitud 8cm, ancho 7cm, altura hasta menos de 2cm.
5000 píxeles, la longitud del área fotosensible es 7um * 5000=35mm. Tamaño del sensor, consulte el manual TCD1501PDF, tamaño de píxel 7um * 7um
