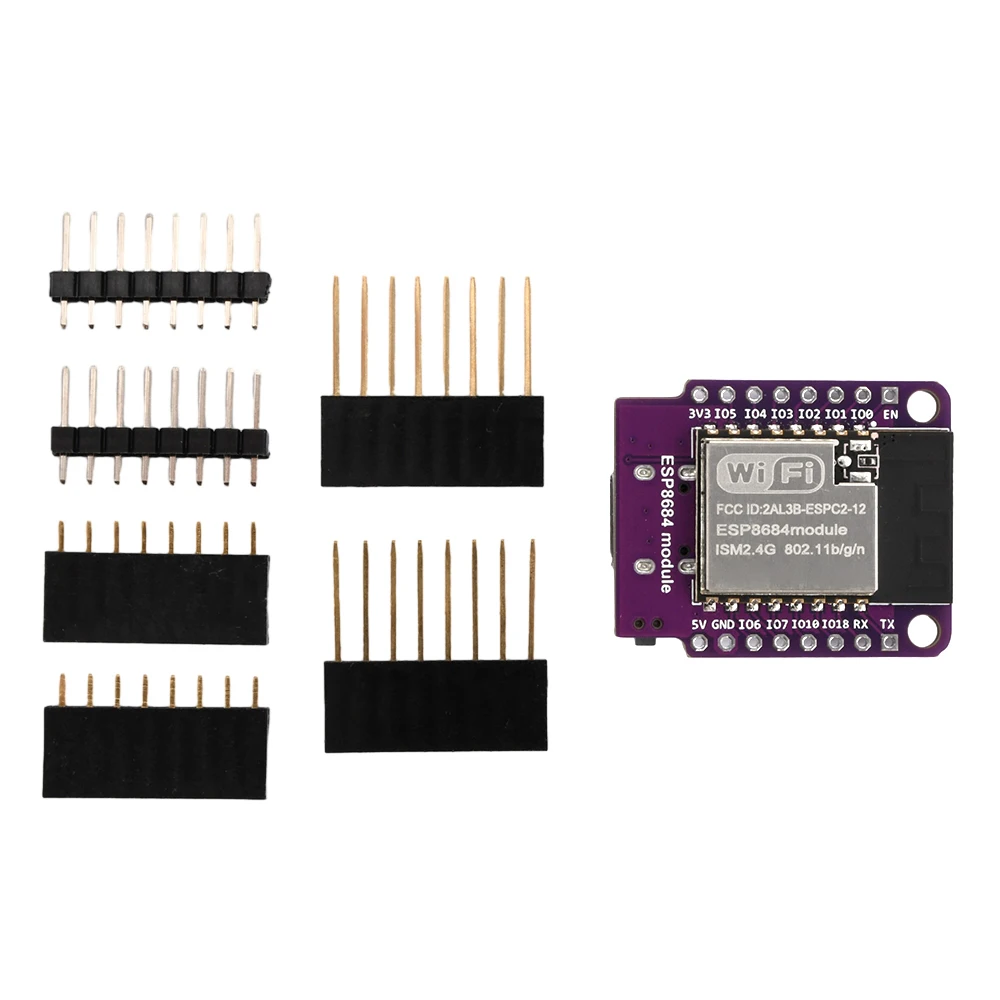

Descripción
Característica:
1. Se basa en el diseño de ESP8684, que utiliza ESP8684 como Wi-Fi y chip SOC coexistente BLE, y es un módulo rentable WIFI Bluetooth dos en uno.
2. El módulo integra memoria interna para lograr funciones completas del protocolo Wi-Fi. La configuración de memoria integrada también proporciona un fácil desarrollo de aplicaciones para el mercado de desarrolladores de iluminación de electricistas convencionales.
3. El Módulo de coexistencia Wi-Fi y BLE de la red de área local inalámbrica (WLAN) 802.11bgn de baja potencia de un solo chip altamente integrado.
4. El módulo admite el protocolo estándar IEEE802.11b /g/n/e/I y la pila completa de protocolo TCP/IP. Los usuarios pueden usarlo para agregar capacidades Wi-Fi a los dispositivos instalados, y también se puede considerar un controlador de red independiente.
5. Amplia gama de aplicaciones, se puede utilizar en el hogar inteligente, Internet industrial de las cosas, mercado de transmisión transparente, mercado de desarrolladores, enchufe de Alimentación inteligente/luces LED inteligentes, baliza de Sistema de Posicionamiento inalámbrico, bus de campo industrial, etc.
Características del producto
Wifi:
Compatible con el protocolo IEEE 802.11b/G/n
Admite ancho de banda de 20 MHz en la banda de 2,4 GHz
Bluetooth:
Subsistema Bluetooth de baja energía, compatible con BT 5
CPU y almacenamiento:
Procesador de un solo núcleo de 32 bits, hasta 120 MHz, 272 KB de SRAM integrados (16 KB dedicados a caché), 576 KB de almacenamiento ROM

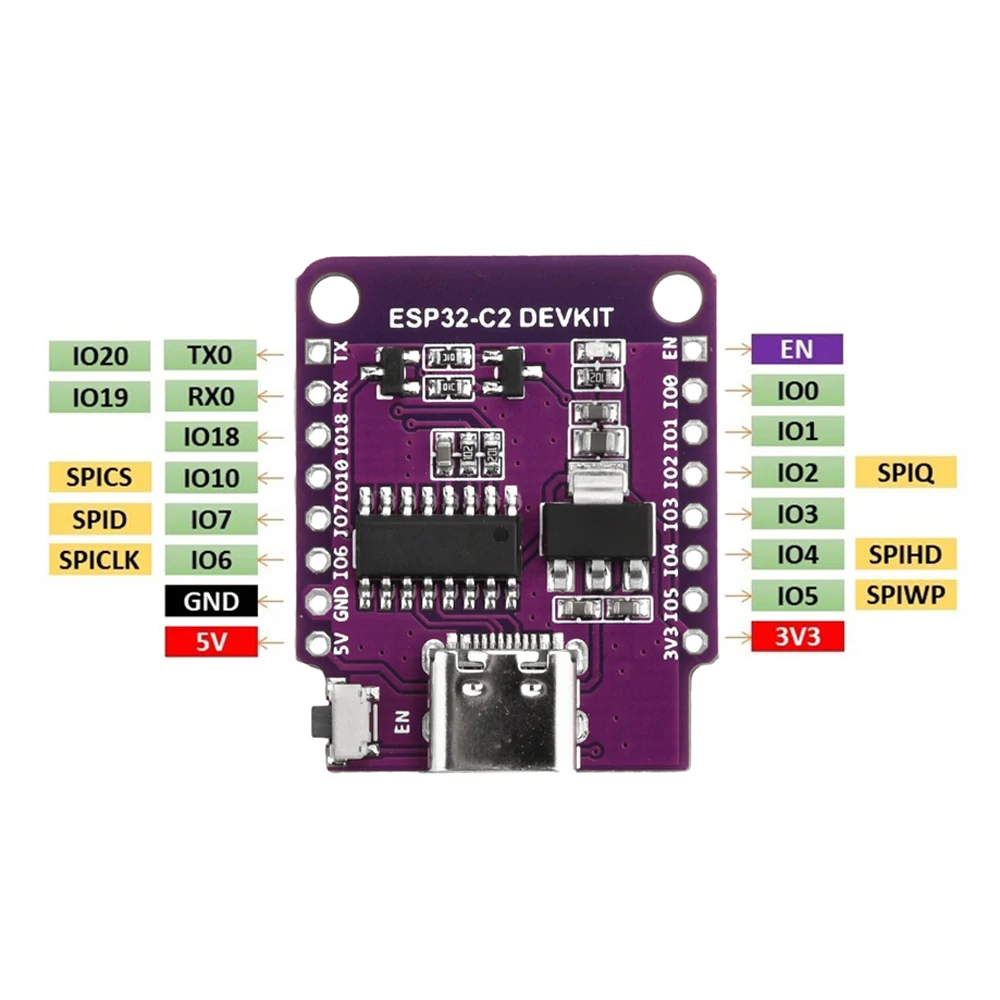

Interfaces y sensores periféricos avanzados: 13 puertos xGPI0
Interfaz digital:
3 xSPI
2 x UART
1 host I2C
Controlador LED PWM con hasta 6 CANALES
Controlador Universal DMA GDMA), 1 canal de recepción y 1 canal de transmisión
Interfaz analógica:
1 x Convertidor analógico/digital SAR de 12 bits con hasta 5 CANALES
Temperatura de funcionamiento: -40 ℃-105 ℃

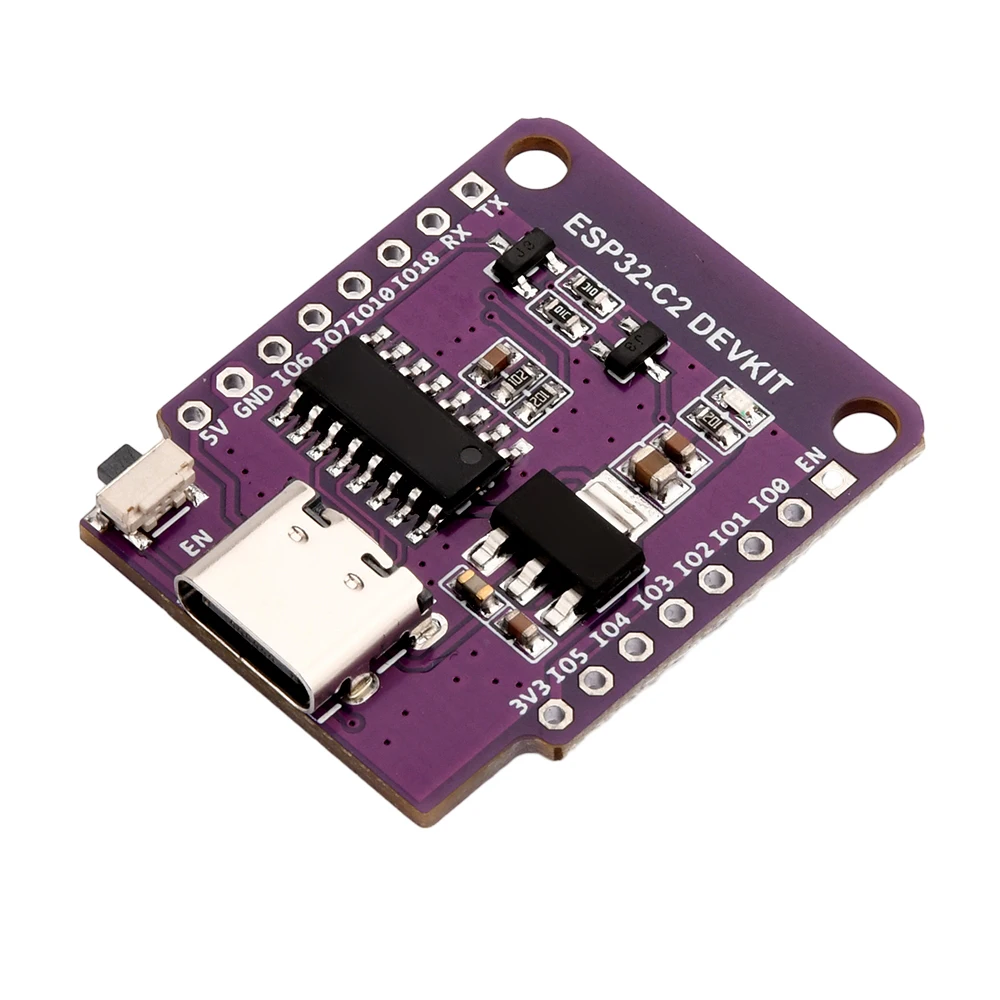

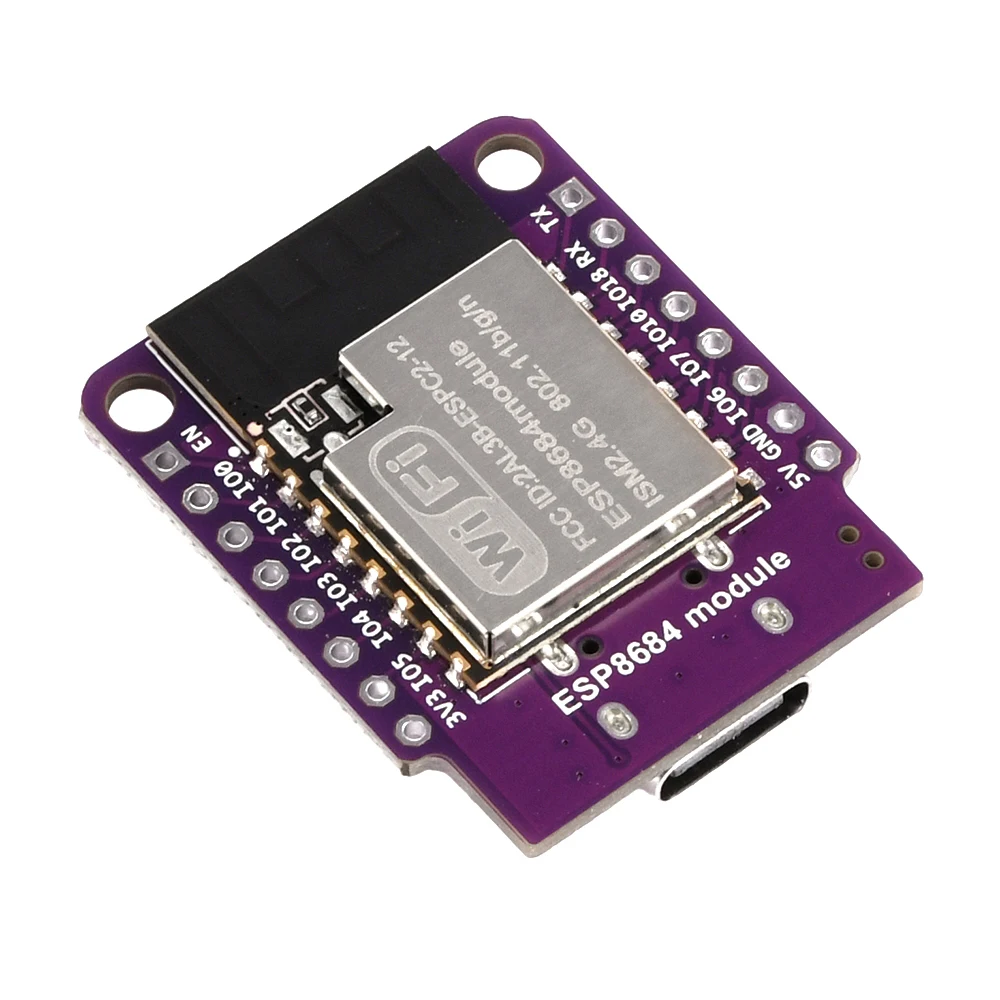

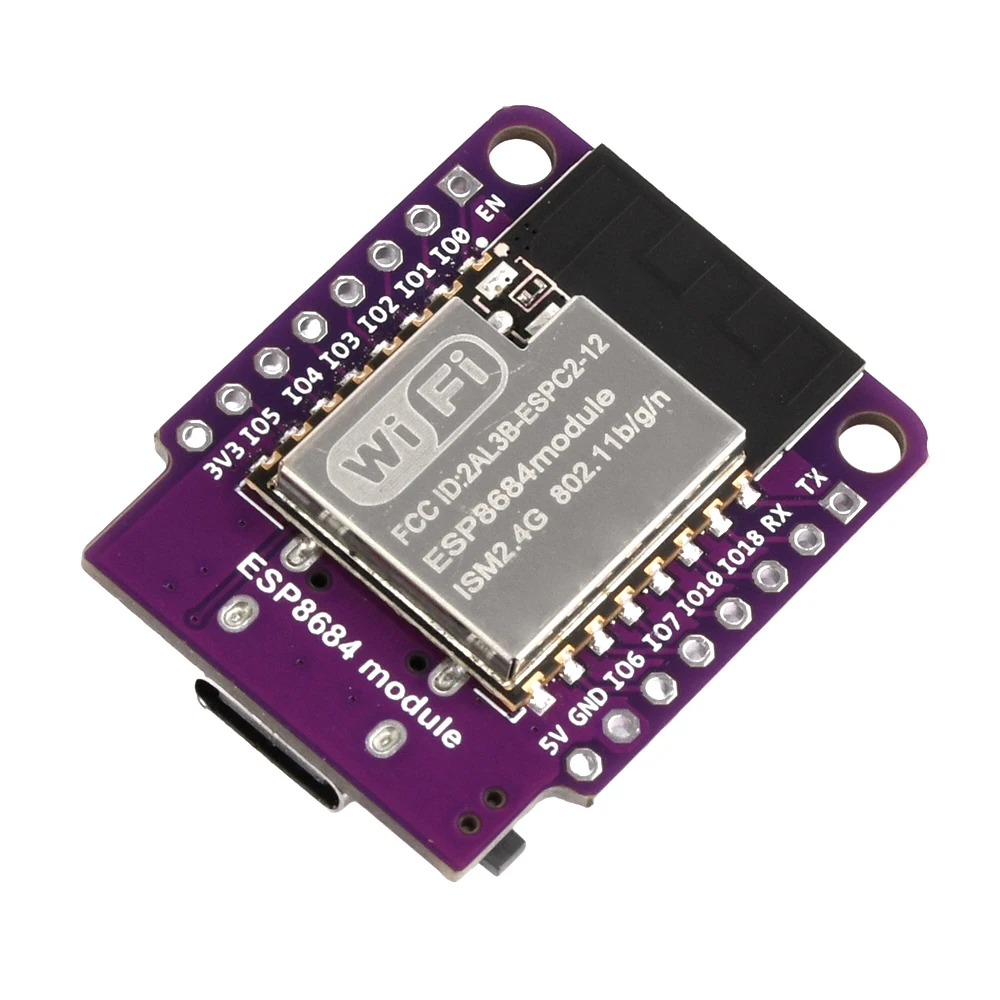

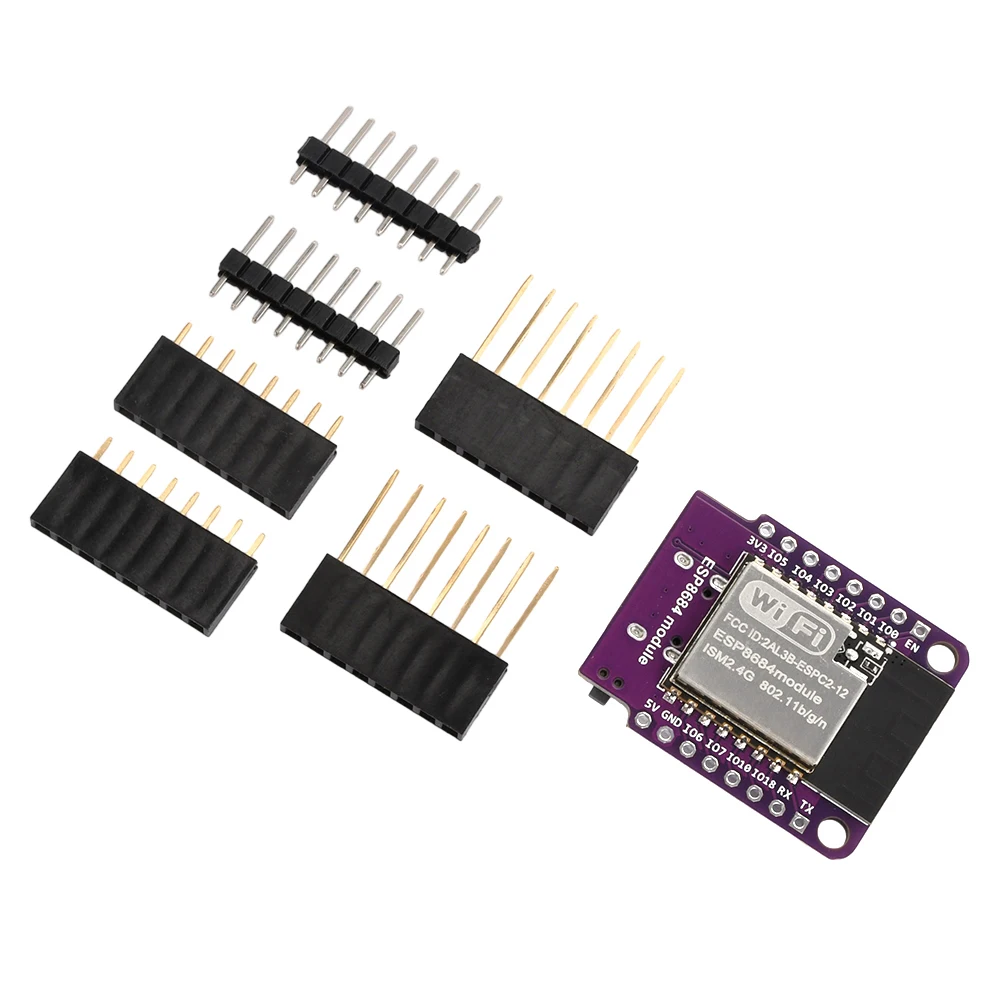

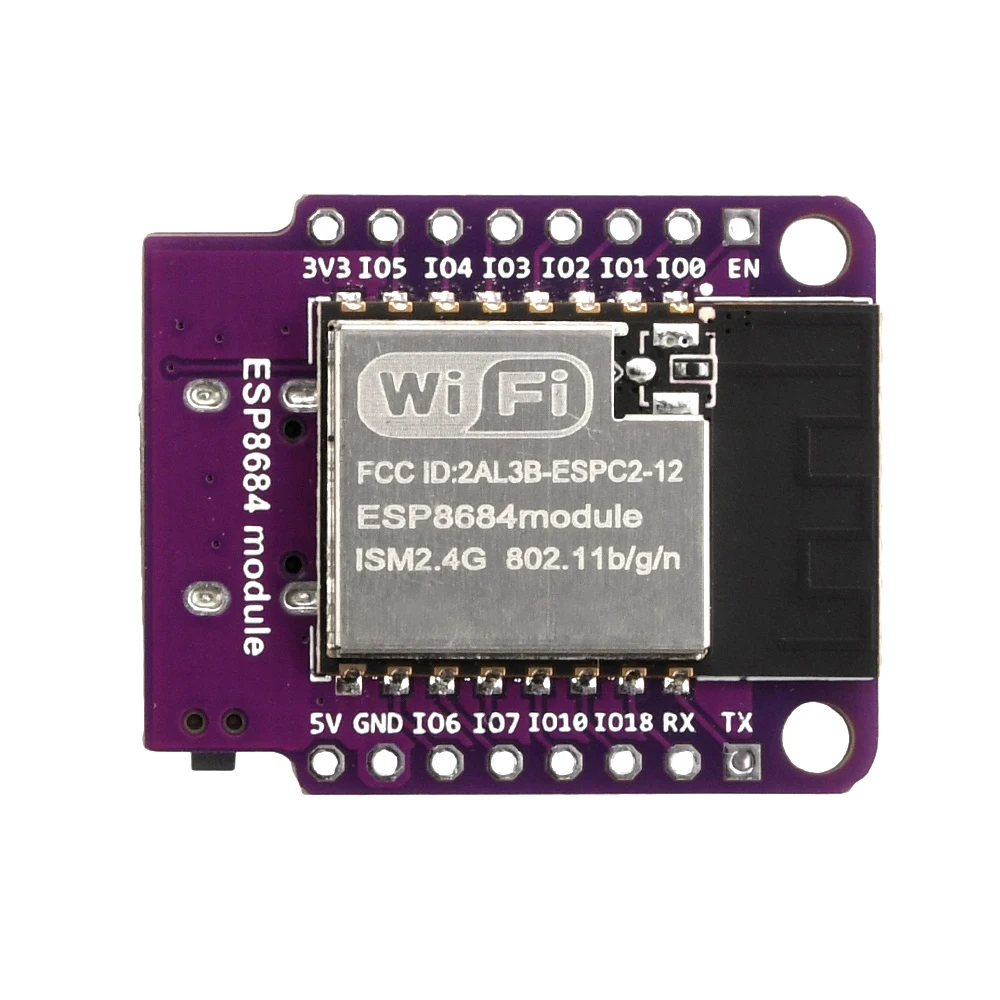

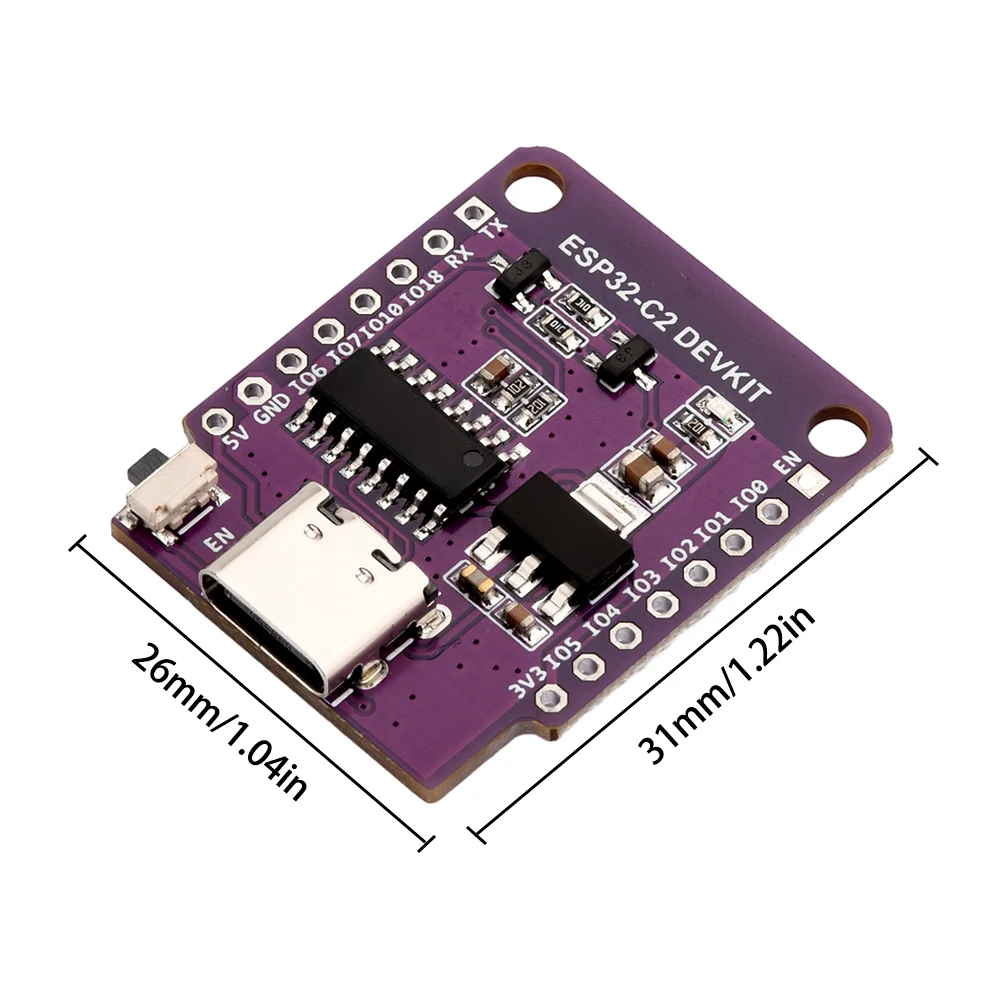

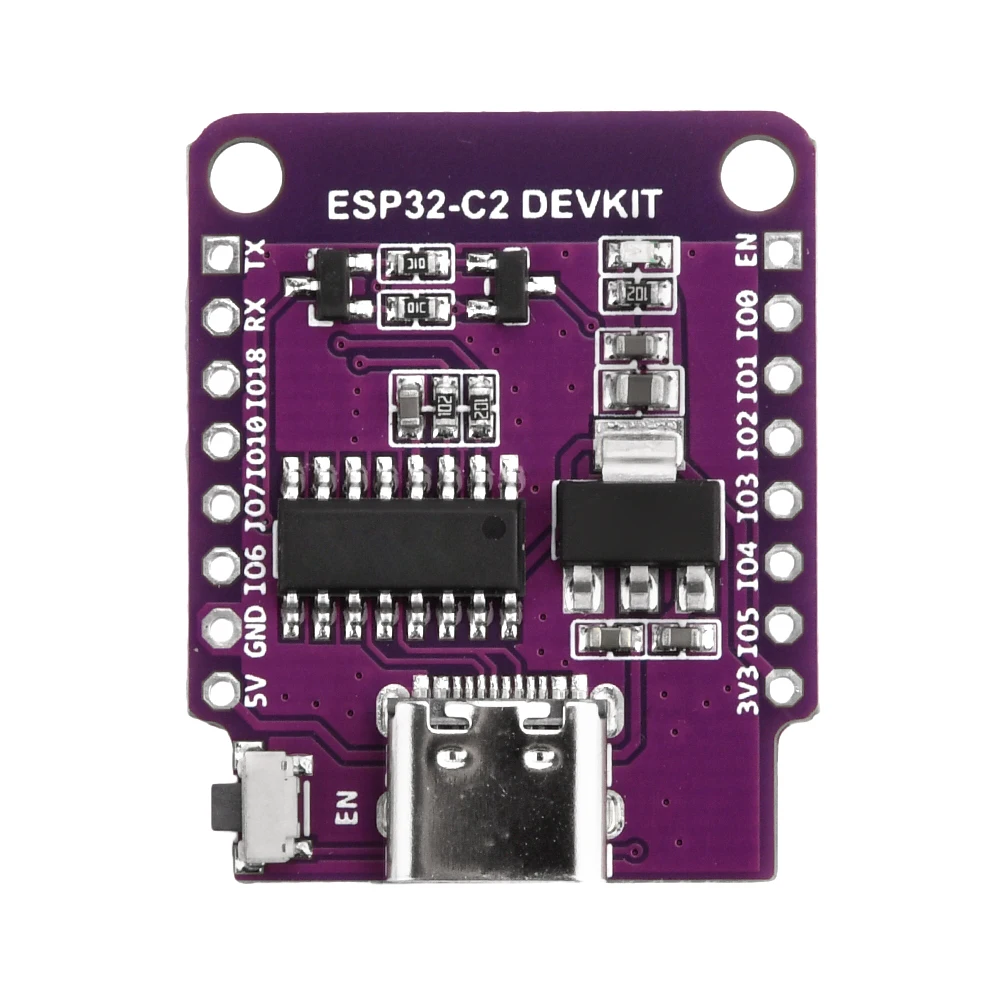

Dimensiones: 31mm x 26mm

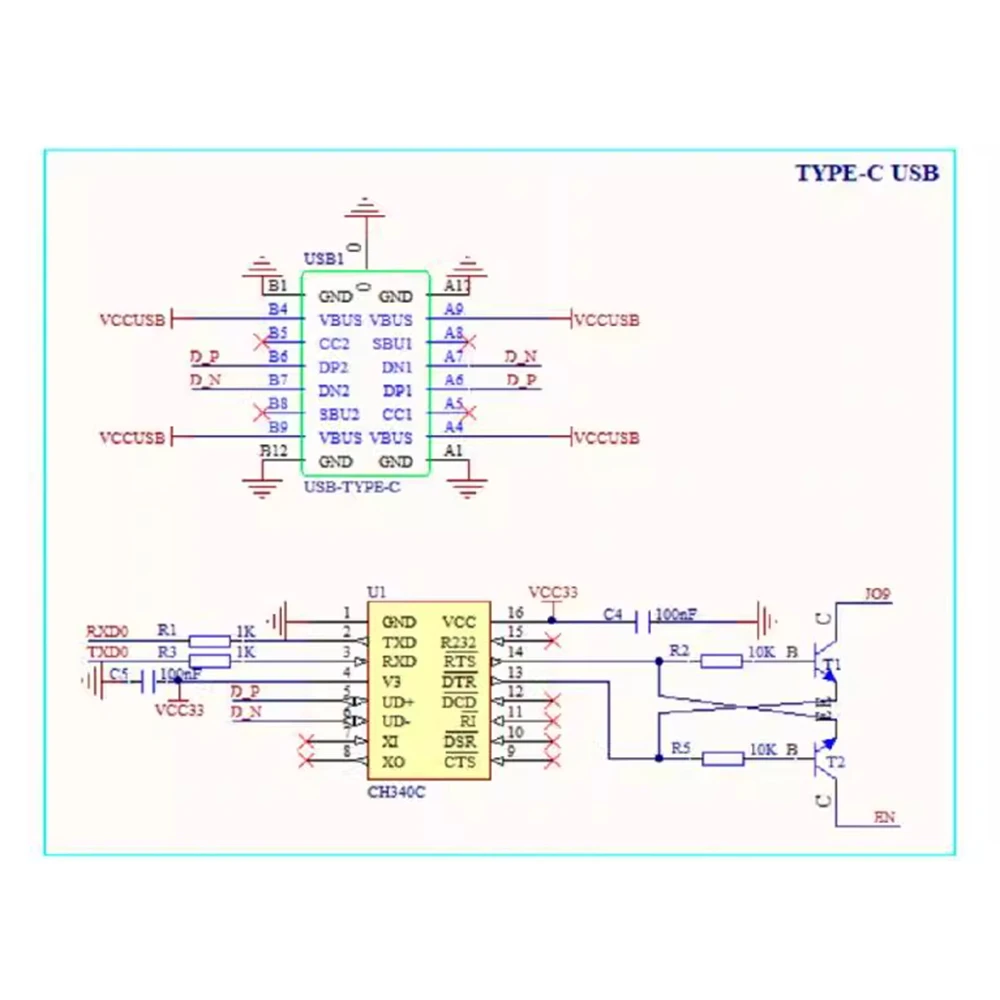

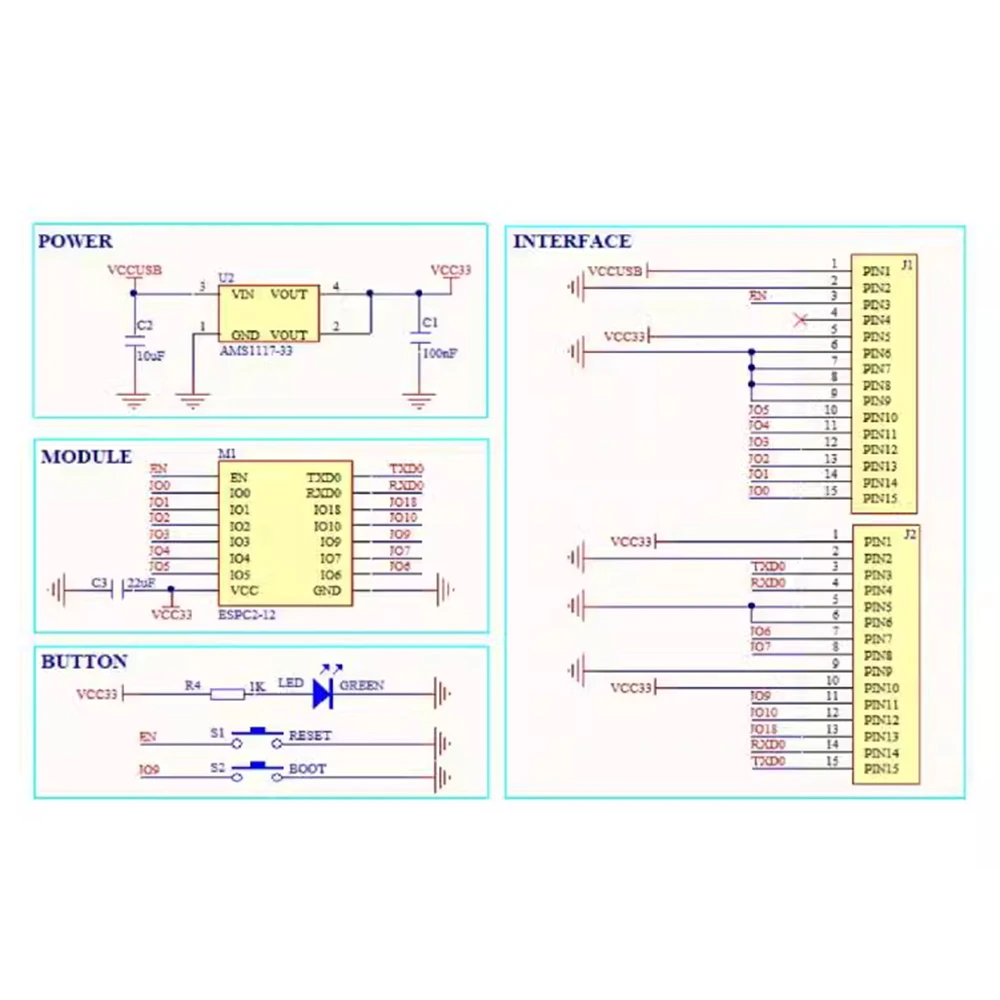

Cómo quemar:
GPI09 siempre que el nivel del suelo sea bajo, está listo para quemar. Una vez completada la grabación, cancele la conexión a tierra, de lo contrario no funcionará.
Nota:
1. La corriente instantánea de RF ESP8684 puede alcanzar un máximo de 400 ~ 500mA, por lo que el requisito mínimo de fuente de alimentación es 500mA. Ld0s como XC6206 y 7533 no están disponibles;
2, basado en la demanda de fuente de alimentación de 500mA, se recomienda que la fuente de alimentación y el cableado de tierra no sean inferiores a 30mil, si la línea de alimentación tiene agujeros, se recomienda jugar 2 a 3 para evitar desviaciones en la producción de PCB;
3. Para un mejor rendimiento de RF, consulte la colocación manual del módulo. Muy bien. Si el producto tiene requisitos de certificación, se recomienda que no haya cableado paralelo cerca de la antena PCB, y la almohadilla de soldadura lejos de la antena debe reservarse para la interfaz de descarga;
4, Se recomienda borrar el módulo antes de descargar el programa, de lo contrario puede haber parte del fenómeno de fallo al iniciar;
5. Si el módulo no puede iniciarse normalmente, reinicie siempre, se recomienda verificar la fuente de alimentación, incluida la entrada de energía, el ancho de la pista de alimentación, el diámetro, la pista de alimentación, la fuente de alimentación en cascada de diodos, etc.
