Descripción

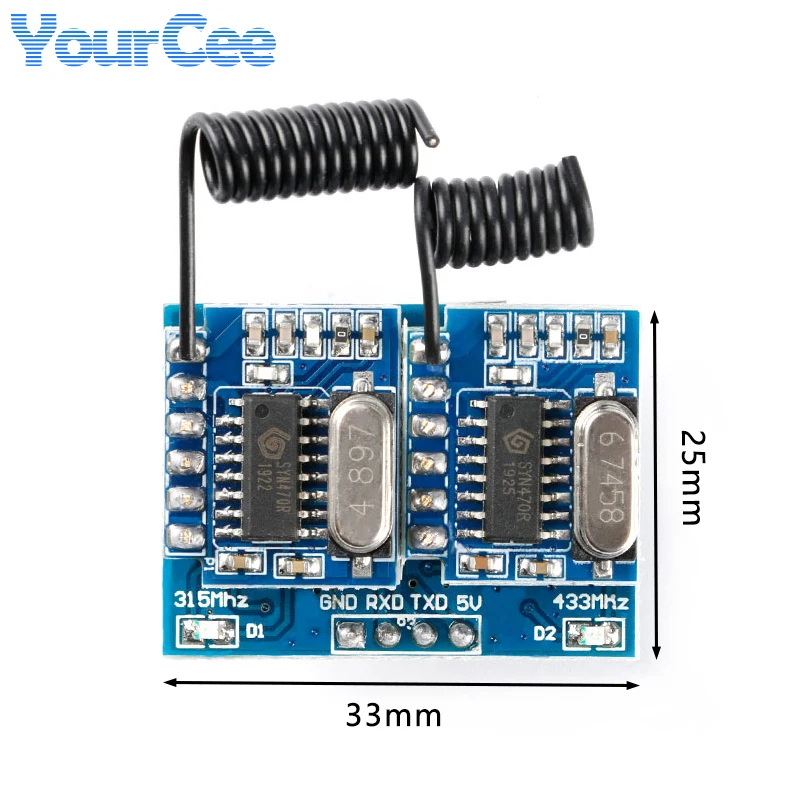

Presentación del producto:Este producto es un módulo de decodificación inalámbrico que admite dos frecuencias de 315 y 433. Se puede utilizar para conectarse a un microordenador de un solo chip para juzgar el código del control remoto y realizar varias funciones. ¡También se puede conectar a un ordenador con puerto serie para recibir datos y programación de la computadora host para realizar el control de la computadora!Parámetros del producto:Voltaje de funcionamiento: DC 3,3-5,5 VCorriente en espera: 16,4MACorriente al recibir la señal: 16,2MAInterfaz: puerto serie TTL (es decir, el puerto serie de La MCU, no 232 o 485)Distancia de recepción: La distancia abierta es de más de 100 metros (específicamente relacionada con la potencia del transmisor, cuanto mayor sea la potencia, mayor será la distancia)Onda de comunicación serie: 4800bps, 9600bps, 57600bps, 115200bps. El valor predeterminado es 9600bpsSalida de señal continua, se puede configurar en modo de salida únicaTamaño del producto: 2,5x3,3x1,2 cmLongitud de la antena: 2,2 cm (se puede enderezar más de 10cm)Restricciones de decodificación:Admite señal de decodificación: el modelo de chip es: 2260, 2262, 2240, 2264, 1527, 1520, SMC918, FP527Frecuencia de decodificación de soporte: 315Mhz o 433MhzRango de resistencia de oscilación de soporte: M 1,8-5,6 (1527 rango 170K-910K)-El ancho de pulso debe ser superior a 1msDescripción de la interfaz:

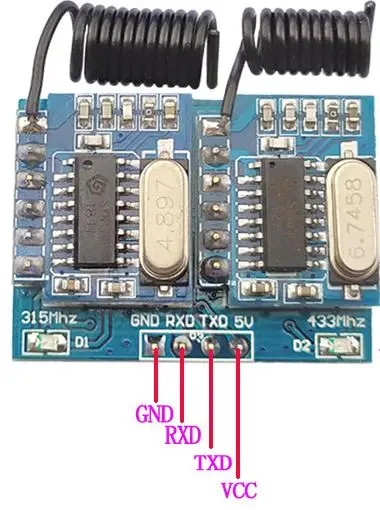

VCC: tensión de alimentación positivaTXD: Salida serie (salida de decodificación)RXD: entrada de puerto serie (utilizado para establecer parámetros)GND: polo negativo de la fuente de alimentaciónInstrucciones de uso:Formato de datos de salidaMétodo de decodificación: Este módulo siempre está en estado de decodificación, simplemente presione el control remoto que cumple con los requisitos para emitir la decodificación.Formato de decodificación: como se muestra en la figura anterior, el formato de decodificación está en formato hexadecimal. El valor predeterminado es emitir la decodificación hasta que el mando a distancia suelte el botón, o se puede emitir una vez a través del puerto eléctrico.Modifique la velocidad en baudios del módulo:Envíe el comando correspondiente a través del puerto serie para modificar la velocidad en baudios correspondiente. El formato del comando es hexadecimal y La Correspondencia específica es la siguiente:0xFD, 0xF1,0x01,0xdf ----- Modificar la velocidad en baudios: 4800bps0xFD, 0xF1,0x02,0xdf ----- modificar la velocidad en baudios: 9600bps0xFD, 0xF1,0x03, 0xdf ----- modificar la velocidad en baudios: 57600bps0xFD, 0xF1,0x04,0xdf ----- modificar la velocidad en baudios: 115200bpsSi la modificación se realiza correctamente, el puerto serie retroalimentará F1Utilice el software asistente de puerto serie para enviar la interfaz de la siguiente manera. Ejemplo modificado a 9600bps:(Nota: después de que la velocidad en baudios se modifique con éxito, entrará en vigor inmediatamente. Si olvidas la velocidad en baudios, puedes agrupar una para probar y ver si la velocidad en baudios es normal).Método de modificación del modo de salida del puerto serieLa salida predeterminada emite continuamente múltiples conjuntos de señales, que se pueden configurar para emitir solo una vez. Las instrucciones de configuración son las siguientes:0xFD, 0xF2, 0x01,0xdf ---- Configurado para emitir los datos decodificados solo una vez. -- Información de comentarios: 0xF20xFD, 0xF2, 0x02, 0xdf ---- establecido para emitir los datos decodificados continuamente hasta que la señal desaparezca.Mensaje de valoración de la configuración correcta: 0xF3Nota:1. ¿Cuál es la distancia de recepción?Respuesta: La distancia de recepción también está relacionada con el entorno, dependiendo de la potencia del transmisor del control remoto.2. ¿Se puede decodificar el control remoto de una determinada marca de cortinas, persianas enrollables y alarmas?Respuesta: Este producto admite modelos de chips de decodificación y codificación: 2260, 2262, 2240, 2264, 1527, 1520, SMC918, FP527 que terminan en chips, la frecuencia es de 433Mhz o 315Mhz. Esto debe determinar si el control remoto del producto es un tipo de núcleo relacionado (como el chip de control remoto generalmente no es compatible)3. ¿Por qué no hay salida de decodificación Cuando presiono mi control remoto?Respuesta: Antes de usarlo, debe determinar la frecuencia y el modelo de chip de su control remoto. Si hay una discrepancia entre la frecuencia y el modelo, la salida no se puede decodificar. Por lo tanto, la frecuencia de compra debe ser la misma, por ejemplo, el control remoto de 315M debe comprar equipos de 315M.4. ¿Cómo ver si el modelo de chip de control remoto y el símbolo de frecuencia no coinciden?Respuesta: Puede consultar al proveedor de control remoto para esto, o puede desmontar la carcasa del control remoto usted mismo. Puede ver que hay un bloque de metal en el interior, generalmente con palabras impresas en él. Normalmente puedes ver 315Mhz o 433Mhz, y el modelo de chip puede ver el más grande. Los bloques negros generalmente tienen 8 pies o 16 pies o más, y también están impresos con palabras comunes. 2262, 2260, 1527 son compatibles.5. Cómo usar la MCU para recibir datosRespuesta: Este módulo utiliza la comunicación en serie. Es necesario dominar el conocimiento del sistema de recepción del puerto serie MCU. De acuerdo con el protocolo de comunicación serial de este módulo, los datos hexadecimales correspondientes se reciben y se guardan o juzgan para procesar la interfaz.6. ¿Por qué hay tanta salida de datos desde el puerto serie?Respuesta: Este módulo tiene por defecto el modo de salida continua, que se puede configurar en modo de salida única a través del puerto serie. Pero no importa cuál sea el modo, solo necesitamos encontrar los 7 bytes de datos al principio de FD y al final de DF para que sean los datos decodificados de la señal, Y también se pueden utilizar otros datos que pertenezcan a la misma señal. Es solo que los parámetros oscilantes estarán un poco sesgados y otros datos permanecerán sin cambios.7. ¿Qué señal se recibe cuando hay señales de 433 y 315 M2 simultáneamente?Respuesta: Este módulo es una decodificación de doble frecuencia, pero solo puede recibir y decodificar una señal a la vez. Por defecto, este módulo dará una salida de decodificación de prioridad de señal de 433M. En este momento, la señal de 315M se ignorará sin decodificación y sin salida. Hasta que la señal de 433M desapareció.
