Descripción
Módulo TTL a RS485, intercambio RS485, señal TTL, puerto serie de un solo chip, hardware de protección contra rayos UART, control automático de flujo
La fuente de alimentación de este producto tiene un amplio voltaje (3,0 V ~ 30 V), sistema de 3,3 V y sistema de 5,0 V, las señales de 3,3 V y 5,0 V pueden igualar.Este producto con un bloque de terminales y alambre de silicona, uso de cableado directo, todo chip original importado, potente diseño de protección contra rayos, capacidad antiinterferencias.
Este módulo de transmisión logra el intercambio de señal TTL y señal RS485, pero debemos saber, 485 es comunicación semidúplex, esta comunicación puede lograr comunicación bidireccional, pero no en ambas direcciones al mismo tiempo, debe ser alternativamente;Es decir, cada sección del canal de comunicación puede ser un extremo transmisor o un extremo receptor, pero al mismo tiempo, la información puede tener solo una dirección de transmisión.

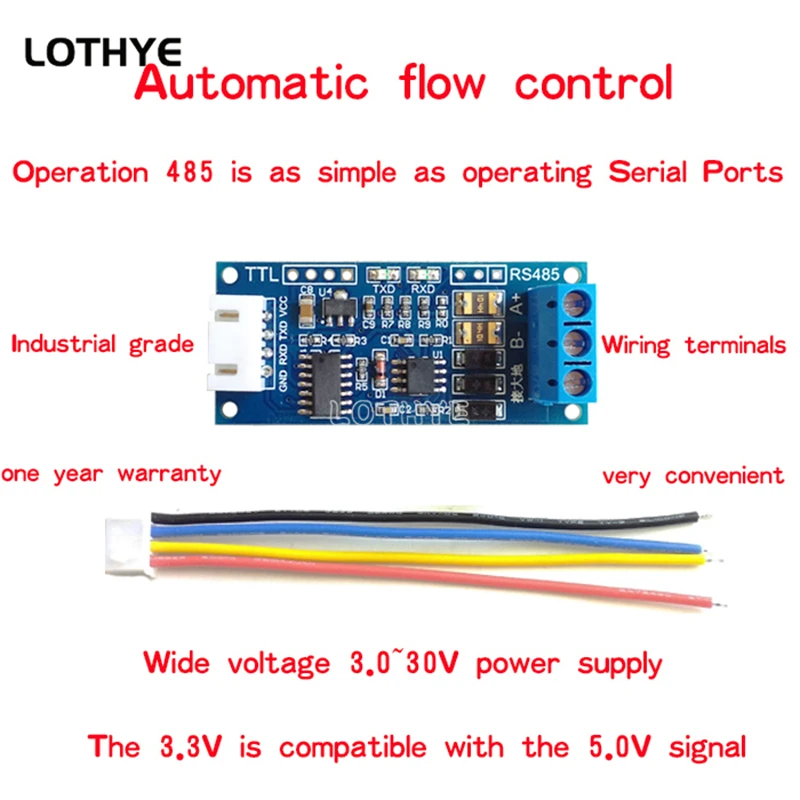

Para lograr el control automático del flujo de la señal RS485, envíe y reciba el cambio automático de dirección, use este módulo con su operación tan simple como el puerto serie
Velocidad de transmisión: 110 ~256000bps
Aspectos destacados del módulo:
(1) fuente de alimentación de amplio voltaje (3,0 V ~ 30 V), el voltaje límite de 33 V, se recomienda usar dentro de 30 V, el voltaje mínimo es superior a 2,8 V.
(2) compatible con señales de 3,3 V y 5,0 V, puede coincidir con el módulo
(3) tiene un rendimiento EMC y EMI muy alto.
(4) el uso de chips importados, diseño industrial, capacidad antiinterferente, mientras que el uso de un potente diseño de rayos 485, industrial y de campo se puede utilizar en entornos hostiles, la temperatura de trabajo de -40℃a +85℃, distancia de transmisión de hasta kilómetros (con 850 metros de cable 2*1,5 para realizar la prueba, se recomienda su uso dentro de 800 metros, más de 800 metros más repetidores)
(5) con un bloque de terminales y alambre de silicona, el uso de muy conveniente.
(6) con indicador de señal RXD, TXD, envía y recibe una vista panorámica de la situación.
(7) directo de fábrica, para garantizar soporte técnico y servicios, pero también OEM y ODM.
Características del módulo:

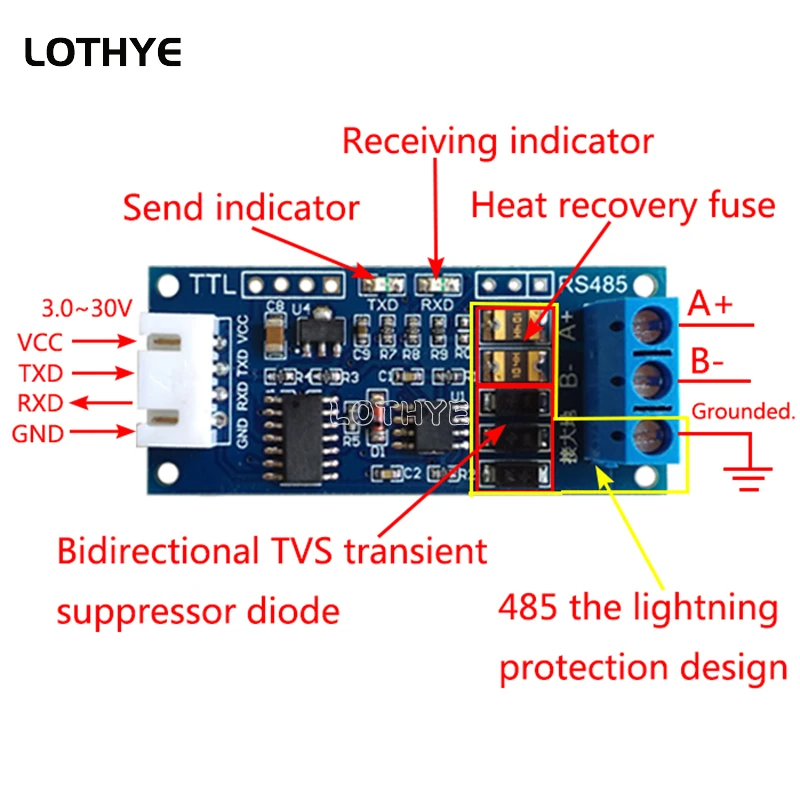

(1) Este módulo consideró completamente el diseño de protección contra rayos del bus 485 y el diseño antiinterferencias, alto rendimiento EMC, EMI, transmisión de larga distancia en el campo, el módulo "acceso a tierra" acceso lateral a la tierra, puede jugar bien La protección contra interferencias y rayos del papel del bus 485 es más segura;La transmisión interior de corta distancia no puede acceder a la tierra.

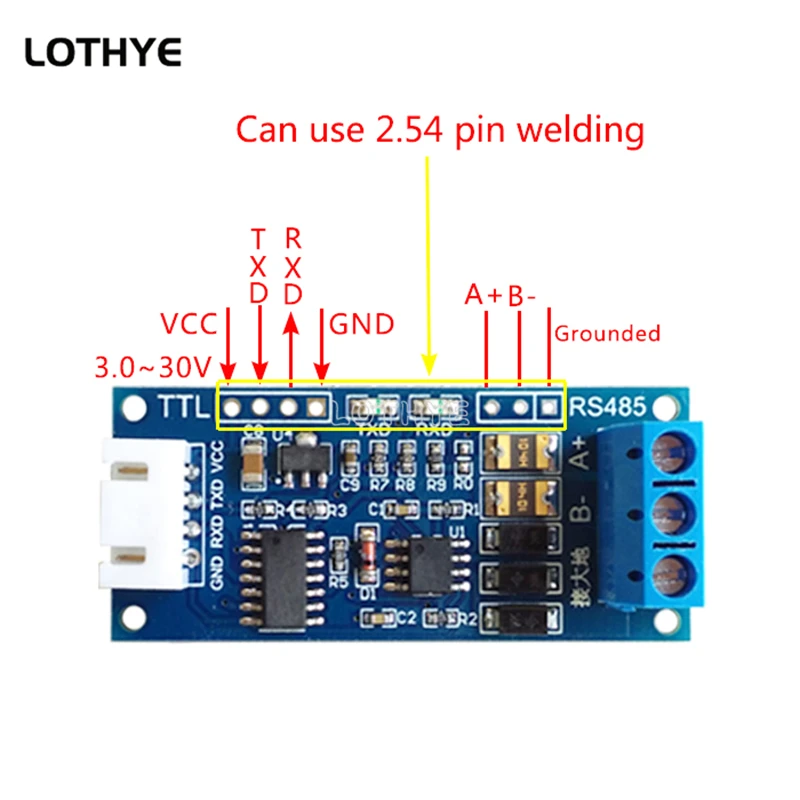

(2) con un pasador de paso estándar de 2,54, para facilitar su desarrollo secundario
(3) con una resistencia coincidente de 120 ohmios, se puede habilitar R0 en cortocircuito para igualar la resistencia, se recomienda la transmisión de larga distancia en cortocircuito.
(4) admite comunicación entre múltiples máquinas, la misma red puede conectar al menos 40 nodos.
(5) se puede intercambiar en caliente, no habrá ningún fenómeno de señal a muerte.
(6) alineación antiinterferencias y forma de cobre para evitar interferencias con la señal.
Opiniones de clientes
5 opinionesbuena calidad
Buena PCBA, cumple su función, pero ¡CUIDADO!: el cable conector que viene incluido tiene el rojo conectado a tierra y el negro a VCC, lo cual es una inversión de lo que suele ser el estándar de coloración. Siempre conecto una fuente de alimentación de laboratorio que limita la corriente al conectar algo por primera vez, así que no se ha quemado nada. Sin embargo, muy bien podría explotar si lo enciendo directamente con el cable, asumiendo que el rojo es positivo y el negro es negativo.
simple y confiable
