Descripción
Características del producto
1: El uso de tecnología avanzada de procesamiento de señal de audio digital (DSP) y tecnología de modulación de bucle de bloqueo de fase FM (PLL) para hacer que la calidad del sonido sea más realista, rendimiento más estable, frecuencia de trabajo prolongada sin compensación.
2: La pantalla LCD es más intuitiva y precisa, con un consumo de energía extremadamente bajo y una mínima interferencia de ruido.
3: El ajuste de volumen digital de 30 niveles se puede hacer fácilmente con una tecla.
4: El apagado memoriza automáticamente los datos antes del corte de energía.
5: Cambio automático de salida de altavoz/auriculares
6: El Uso de estabilización de frecuencia de cristal de cuarzo, los cambios de temperatura en la frecuencia de recepción ya no se desvían.
7: Uso de audio profesional DSP para analizar y procesar señales de audio, sin señal o señal débil y otros ruidos inferiores de FM silencian automáticamente, deshágase DE LA RADIO FM tradicional en ausencia de una señal o una señal débil cuando el molesto crujido.
8: El Uso de codificador rotatorio digital incremental para ajustar el volumen y la frecuencia, el uso de una buena sensación, posicionamiento preciso, estabilidad y durabilidad, rotación de 360 ° sin ángulo muerto.
9: 30 niveles de rango de ajuste de volumen digital
10: Control de comunicación en serie Admite, ordenador disponible o MCU y otros dispositivos con puerto serie para controlar todas las funciones del módulo.
Debido a que la página es limitada, si desea obtener información más detallada sobre este producto, ingrese a la descarga de platos de cerámica ----
Manuales técnicos, especificaciones, instrucciones de funcionamiento, etc. .....
http://pan.baidu.com/s/1nvaCzFV
Parámetros del producto: Potencia de salida: 500mW (auriculares de conducción), 3Wx2 (altavoces de conducción)
Rango de respuesta de frecuencia: 50Hz-18KHz
Rango de frecuencia de recepción:
Apague la transmisión del campus 87,0 MHz-108,0 MHz.
Encienda la transmisión del campus 76,0 MHz-108,0 MHz
Ruido equivalente: ≥ 30dB
Voltaje de la fuente de alimentación: 3,0 V-5,0 V
Corriente de la fuente de alimentación: 1000mA a alto volumen, 60mA a bajo volumen (solo como referencia)
Canal de sonido: Estéreo

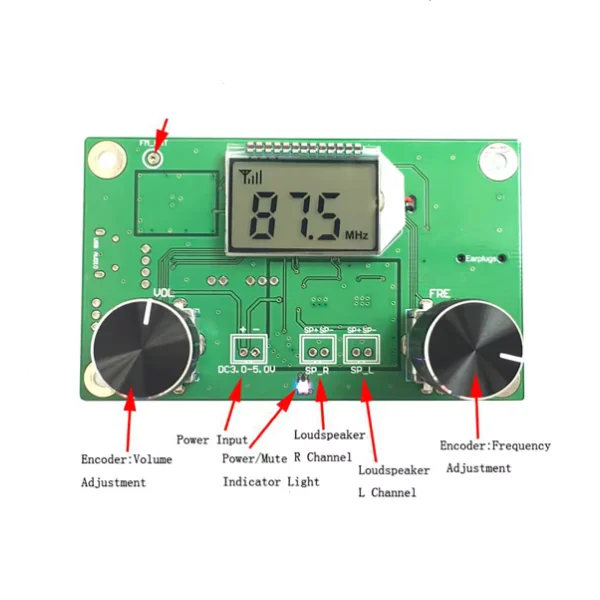

1 : Fuente de alimentación
Los puertos correspondientes del módulo (marcados en la PCB) -, + están conectados a los terminales negativo y positivo de la fuente de alimentación (batería), Y se recomienda que la fuente de alimentación utilice una batería u otra fuente de alimentación regulada. No se puede utilizar la fuente de alimentación conmutada sin filtro (como el cargador del teléfono móvil, la energía móvil y otra fuente de alimentación conmutada), de lo contrario, la interferencia generada por la fuente de alimentación afectará el funcionamiento normal del módulo. El voltaje de funcionamiento normal de este módulo es de 3,0-5,0 V, y el voltaje de la fuente de alimentación no debe exceder este rango. Este módulo zui volume zui corriente de alimentación grande en 1A más o menos, necesita que la batería pueda emitir suficiente corriente.
Nota: La radio (cualquier radio) es un dispositivo sensible a la radio, la interferencia de la fuente de alimentación o cercana puede afectar el funcionamiento normal del módulo. Por lo tanto, se recomienda que la fuente de alimentación para el módulo sea una batería o un transformador de frecuencia industrial regulado para obtener un voltaje estable. No se puede usar fuente de alimentación conmutada (como cargadores de teléfonos móviles y cualquier otra fuente de alimentación conmutada), Tesoro recargable, convertidor de energía de conmutación, no puede funcionar cerca del amplificador de clase D, hornos microondas y otros equipos que produzcan interferencias electromagnéticas de alta frecuencia. De lo contrario, la interferencia electromagnética generada por estos dispositivos se acoplará al extremo frontal de RF del módulo a través del espacio, de modo que la recepción del ruido de la señal restablecida.
2 : Antena
El Puerto FM_ANT se utiliza para conectar la antena FM, para recibir mejor la señal FM, se recomienda conectar la longitud externa de 75cm de la antena de varilla.
3 : Salida de auriculares/altavoces
Este módulo viene con un amplificador de audio de canal 3WX2. Si necesita altavoces para acceder al puerto de los altavoces, Ω se recomienda utilizar altavoces de 4/3W. Si Conecta los auriculares, el audio cambia automáticamente al canal de auriculares y el canal del altavoz se apaga automáticamente.
4 Ajuste de volumen
Gire el codificador VOL para ajustar el volumen, mientras que la pantalla LCD muestra el nivel de volumen.
5 Ajuste de frecuencia
Gire el codificador FRE para ajustar la frecuencia de recepción, mientras tanto, la pantalla LCD muestra la frecuencia actual, presione brevemente el mango del codificador hacia abajo para cambiar a silencio/no silencio.
6 Silencio
Presione brevemente la perilla de VOL hacia abajo para cambiar silencio/no silencio.
7 Interruptor silenciador automático
Mantenga presionada la perilla FRE hacia abajo para encender o apagar la función de silenciamiento automático, el subtítulo de la pantalla LCD ON significa encender el silenciamiento automático, OFF significa apagar el silenciamiento automático.
8 Ajuste automático del umbral de silenciamiento (umbral) (efectivo cuando el interruptor de silenciamiento automático está encendido)
Presione brevemente la perilla FRE hacia abajo para ingresar a la interfaz de ajuste de umbral de ruido de silencio automático, los usuarios pueden ajustar el umbral de acción de ruido de silencio automático de acuerdo con el uso específico del rango de 0-20, cuanto mayor sea el valor del umbral, más débil será la señal más fácil de silenciar. Lo contrario es cierto.

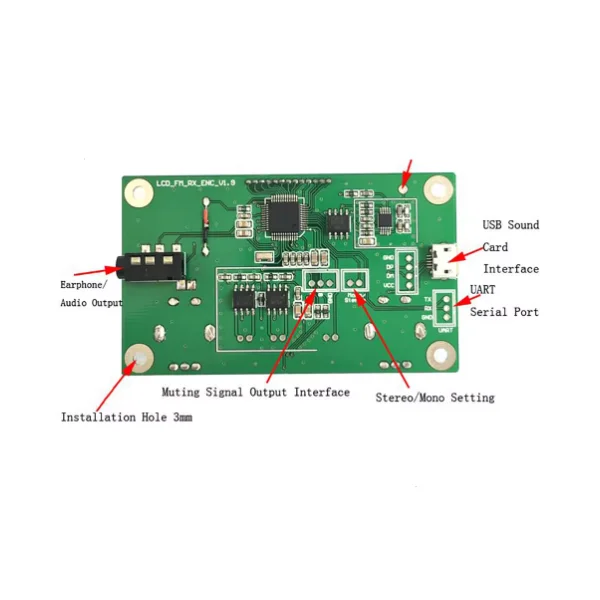

9 : Puerto serie (no es necesario conectar sin control de puerto serie)
Módulo reservado interfaz de control de puerto serie de nivel TTL, la comunicación del puerto serie TTL con el módulo necesita conectar el módulo UART_RX, UART_TX y GND (la posición correspondiente de PCB está marcada), puede usar un MCU externo (microcontrolador) o un puerto serie de computadora para enviar comandos para controlar las funciones relacionadas con el módulo. Nota: debido a que el nivel del puerto serie del ordenador no es el nivel TTL, al conectar la comunicación del ordenador, necesita conectar el nivel RS323 al dispositivo de conversión de nivel TTL o usar el módulo de puerto serie de nivel USB a TTL para comunicarse con este módulo. Debido a que el módulo de comando y control en serie requiere un cierto grado de experiencia informática, no entiendo que el comprador no necesita tirar. Toda La Información consulte las instrucciones del bebé, el servicio al cliente no proporciona orientación técnica al respecto.
10 : Configuración del usuario
Este módulo puede establecer el estado de retroiluminación y si se escucha la banda de transmisión del campus de acuerdo con el uso específico del usuario, el método de configuración es el siguiente. Mantenga presionada la perilla VOL para encender el módulo en estado de falla de energía, la pantalla LCD C1 significa Transmisión del campus, C0 significa que la banda de transmisión del campus está cerrada y la configuración surtirá efecto después de reiniciar. Configure el estado de retroiluminación y luego mantenga presionada la perilla FRE en estado de falla de energía para encender la alimentación, la pantalla B1 indica que la luz de fondo está siempre encendida, b0 indica que la luz de fondo está apagada durante 20 segundos y la configuración surte efecto después de reiniciar. Repita este paso para cambiar el estado de configuración para cambiar. La configuración uniforme de fábrica no está en la banda de transmisión del campus, la retroiluminación no funciona en 20 segundos.
11 : de interruptor Terminal ESTÉREO/MONO
Terminal ESTÉREO/MONO se utiliza para configurar el modo de recepción FM del módulo, este terminal está suspendido para el modo de recepción estéreo, este terminal está a tierra para el modo de recepción mono.
Descripción:
El propósito de configurar el interruptor ESTÉREO/MONO: debido a la diferencia en el principio de decodificación estéreo y decodificación mono, la señal estéreo decodificada ocupa un ancho de banda más amplio y requiere una mayor calidad de señal. Por lo tanto, al escuchar una transmisión estéreo más débil, la relación señal-ruido será muy baja y se generará más ruido de fondo. En este punto, el circuito se puede cambiar al Estado de recepción Mono para mejorar la relación señal-ruido de la señal de salida. Aunque no hay efecto estéreo en el modo mono, el ruido es relativamente pequeño, lo que a su vez permite una mejor escucha. En otras palabras, este interruptor se utiliza para mejorar la relación señal-ruido de la radio en el caso de señales débiles, Y el cambio a mono permite que la radio suene más clara en el caso de señales débiles, Por lo que las radios estéreo FM de gama media y alta están reservadas con un interruptor ESTÉREO/Mono para lograr una mayor capacidad de adaptación al entorno.
Nota: La configuración predeterminada de fábrica es la transmisión fuera del campus, la luz de fondo se apaga automáticamente sin funcionamiento durante 20s, apagado automático del ruido. Los usuarios son libres de configurar su propia configuración de acuerdo con condiciones específicas.
Nota: La configuración predeterminada de fábrica es la transmisión fuera del campus, la luz de fondo se apaga automáticamente sin operación durante 20 segundos, apagado el ruido de silencio automático.
1: Está estrictamente prohibido que el voltaje de la fuente de alimentación exceda el rango de voltaje de la fuente de alimentación de este módulo.
2: El trabajo no puede tocar la parte posterior de los componentes del módulo, para no afectar el funcionamiento normal del módulo o causar un cortocircuito en el módulo quemado.
Cuarto: Instrucciones de precompra.
1: Todos los productos en nuestra tienda para proporcionar un servicio de intercambio incondicional de 7 días, si recibe los productos no está satisfecho con los productos puede solicitar un reembolso o cambio. Las devoluciones deben ser a cargo del comprador para devolver el franqueo, ¡la tienda no acepta el intercambio de flete para pagar al mensajero!
2: Este módulo es una placa de circuito cargada con componentes, necesita conectar el cable para que funcione. Los compradores necesitan tener un cierto conocimiento de las operaciones electrónicas. Para los compradores que no saben nada de electrónica, ¡no se recomienda comprar este módulo!
3: Los productos de la tienda solo proporcionan soporte técnico limitado, Lea la descripción del producto antes de usarlo.
4: Debido a una variedad de colisiones en el proceso de transporte del mensajero, aunque enviamos antes de que cada producto haya sido probado y luego enviado a usted, y el embalaje ha recibido tratamiento de choque, por favor, compruebe delante de la cara del mensajero cuando reciba el paquete intacto, Si los bienes están intactos, sin pérdida, sin daños, etc. Después de confirmar que no hay error, ¡firme!
Algunos conocimientos básicos sobre el silenciador:
La mayoría de los receptores FM utilizan demodulación discriminadora, el espectro de potencia del ruido de salida del discriminador es una distribución parabólica, con un aumento en la frecuencia de salida y el cuadrado del aumento. Por lo tanto, en ausencia de señal útil de entrada, la demodulación del discriminador emite un ruido más grande de amplitud. Estos ruidos son amplificados por el amplificador de audio, la salida de un gran ruido de "crujido". Para eliminar estos ruidos, la transmisión de voz en el receptor FM tuvo que unirse al circuito de silenciamiento, en ausencia de una señal de entrada o señal de entrada es muy débil, el Sistema de silenciamiento para apagar la salida de audio, para mantener los auriculares silenciosos. Un Sistema de silenciamiento fiable es de gran importancia para los receptores de FM.
