Descripción
Enlace de fuente:
Extraer código: 8888
Instrucciones de uso

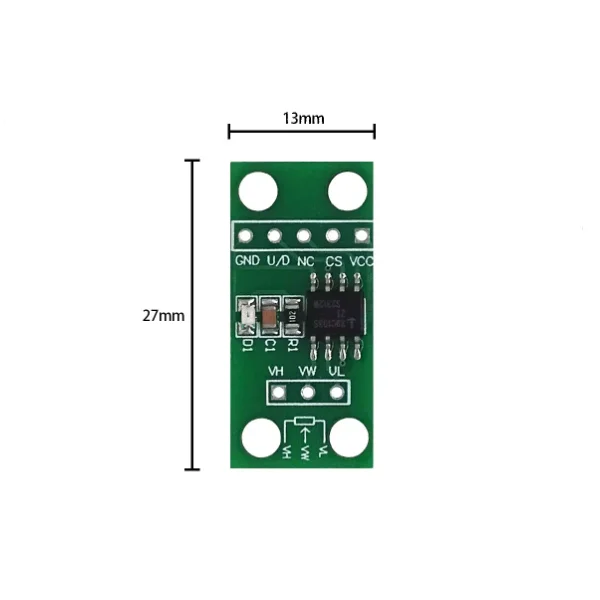

1) Fuente de alimentación de amplio voltaje (V 3-5). El chip es X9C103S/X9C503S; Tamaño de la placa PCB: 2,7*1,3 CM
2) de escala completa Potenciómetro K 10/50K.
3) La toma media del potenciómetro se desliza entre 0-10K (X9C103S)/0-50K(X9C503S) un total de 100 pasos (impedancia típica del extremo deslizante del potenciómetro 40 ohmios)

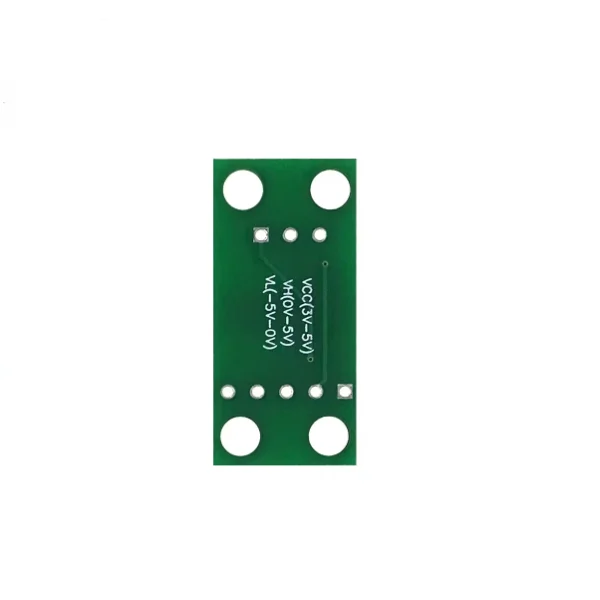

4) Los puertos VL y VH del potenciómetro digital corresponden a los extremos bajo y alto de la resistencia deslizante respectivamente, lo que permite un rango de voltaje de entrada de-5V A + 5V.
(5) El módulo del potenciómetro digital viene con un programa de prueba, el código del programa es código C, escrito en módulos. El Código incluye: función principal, subfunción de visualización, subfunción clave y el archivo de cabecera de cada módulo. KEIL4 se puede utilizar para abrir el código fuente para pruebas y aprendizaje.
Pieza de prueba
(1) Si solo necesita probar el uso de módulos, no puede estudiar el código fuente, el programa de prueba en el. Archivo HEX descargado en el tablero de destino.
