Descripción
Punto de venta del producto:
1. Rendimiento estable
2. Tamaño pequeño
3. Pantalla de luz indicadora, fácil de usar
4. Fácil de usar
5. Amplia gama de aplicaciones, adecuado para coches de juguete para niños, cámaras digitales, carga solar, aplicaciones Bluetooth, equipos de audio, cámaras digitales, diccionarios electrónicos, etc.
Parámetro:
Luz indicadora: La luz no está encendida cuando no está en estado de carga después del encendido; la Luz ROJA está encendida durante la carga y la luz roja está apagada después de la carga.
Temperatura ambiente de funcionamiento: -40 ° a + 85 °
Temperatura de almacenamiento: -65 ° a + 125 °

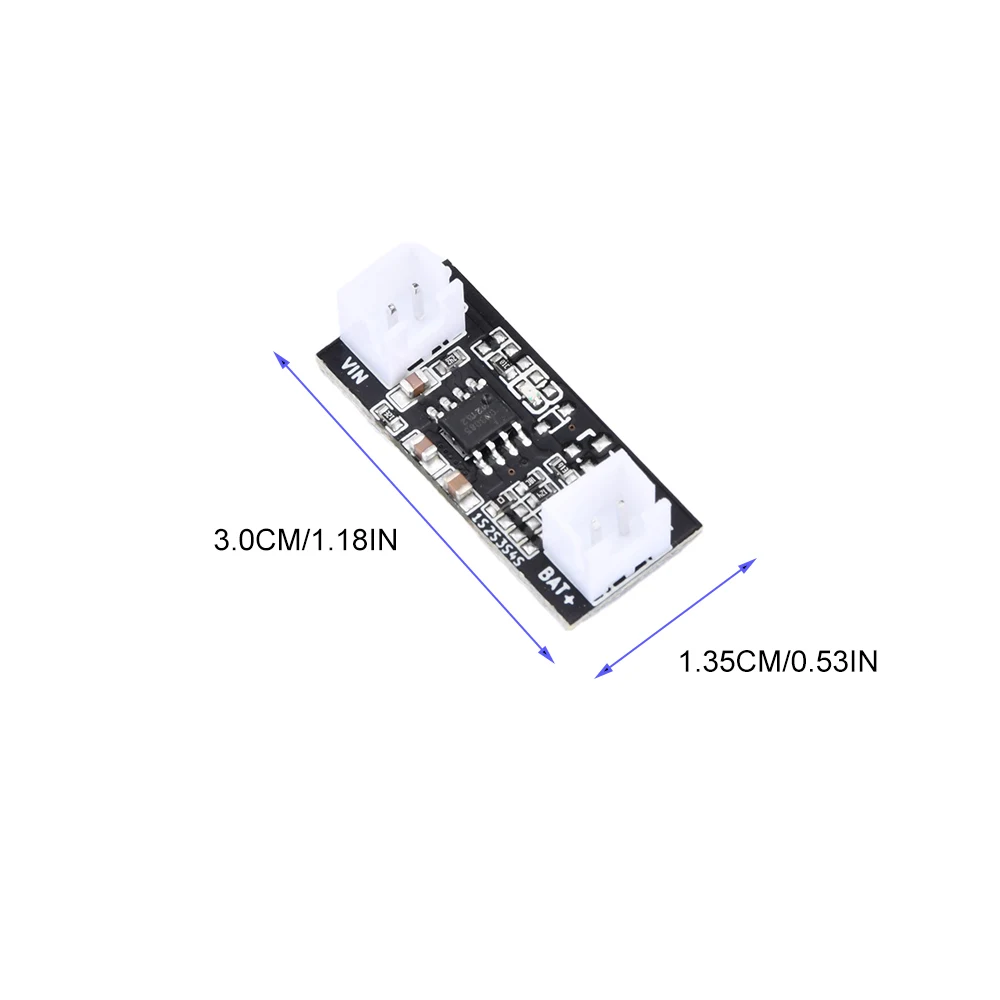

Tamaño del módulo 30,6mm x 13,45mm x 1,2mm
Aplicación:
Coches de juguete para niños, cámaras digitales, carga solar, aplicaciones Bluetooth, equipos de audio, cámaras digitales, diccionarios electrónicos, dispositivos portátiles cargadores de baterías Ni-MH

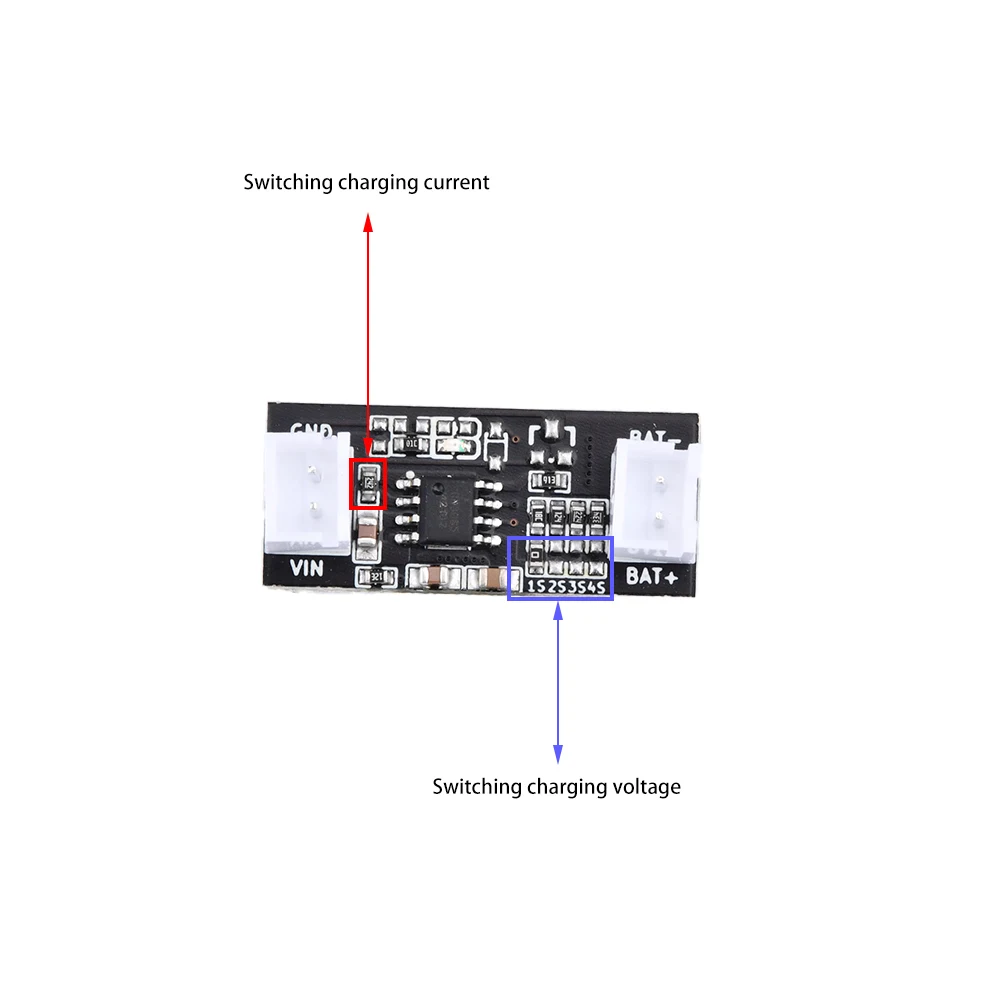

Cambie la corriente de carga cambiando el valor de la resistencia marcada R y calcule de acuerdo con la fórmula I=1218V/R. 1,2 K-1A; 1,5 K-0.8A; 2,4 K-0.5A ; 12K-0.1A.

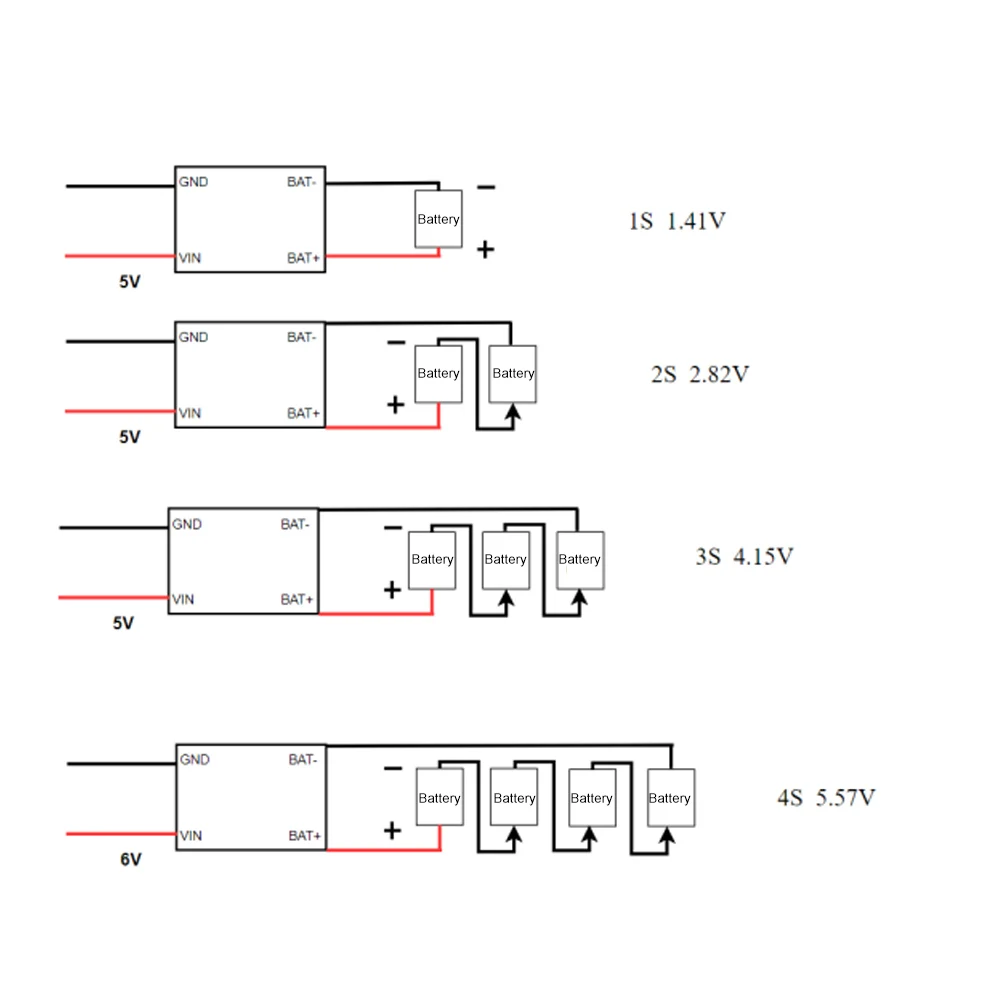

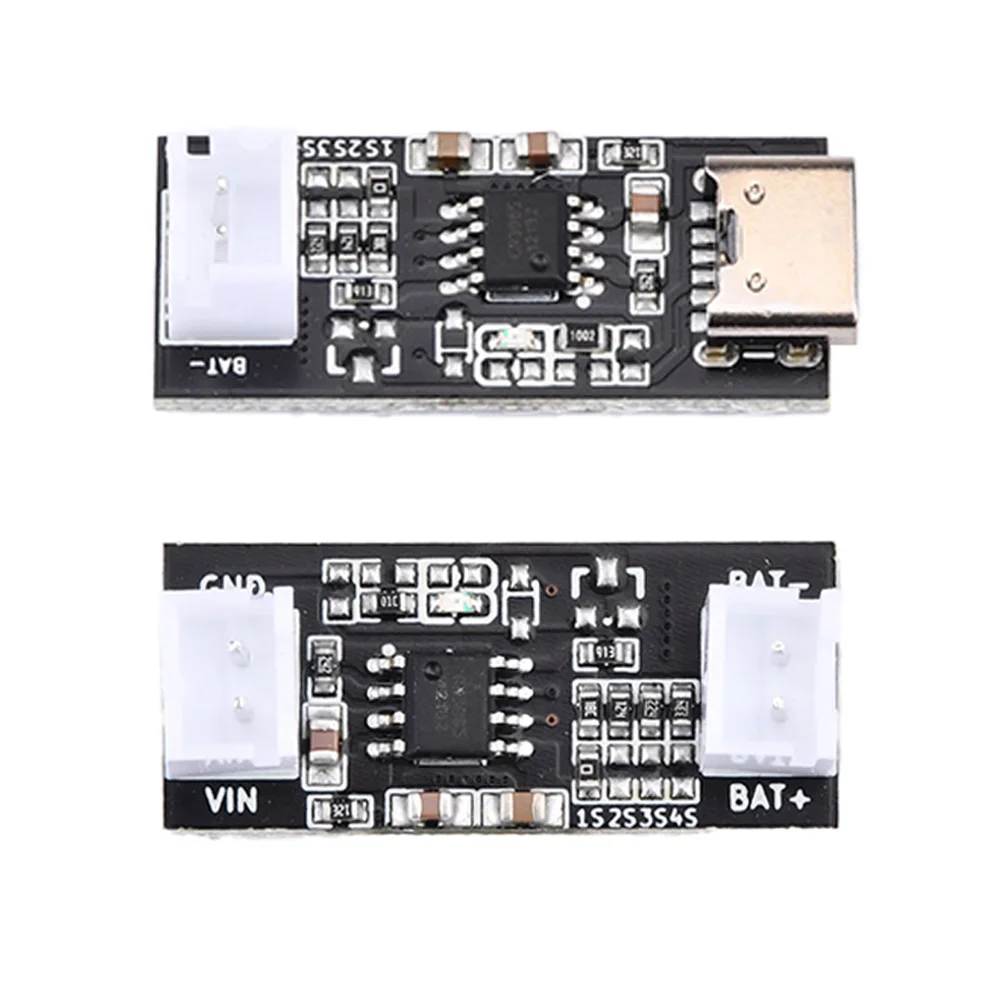

CN3085:
Temporización para una hora, carga de 500mA. Voltaje de entrada del módulo de interfaz de terminal: 3,6-6V, carga de 1 a 3 celdas (1S-3S), el voltaje de entrada de CC recomendado es de 5V, y el voltaje de entrada de CC recomendado para cuatro celdas () es de 6V.
Carga 1S: voltaje de carga 1,41 V, corriente de carga 500mA.
Carga 2S: voltaje de carga 2,82 V, corriente de carga 500mA.
Carga 3S: voltaje de carga 4,15 V, corriente de carga 500mA.
Carga DE LA 4S: voltaje de carga 5,57 V, corriente de carga 500mA.
Para cambiar el voltaje de carga:
El cambio del voltaje de carga se logra cambiando la posición de la resistencia: 1S-1,41 V; 2S-2,82 V; 3S-4,15 V; 4S-5,57 V.
El valor predeterminado es 1S de carga. Al cargar 2S, use un soldador para soldar la resistencia por encima de 1S a la posición de 2S; al cargar 3S, suelde la resistencia por encima de 1S a la posición de 3S con un soldador eléctrico; al cargar el elemento por encima de 1S, Use electricidad Use un soldador para soldar la resistencia por encima de 1S a la posición de la 4S.

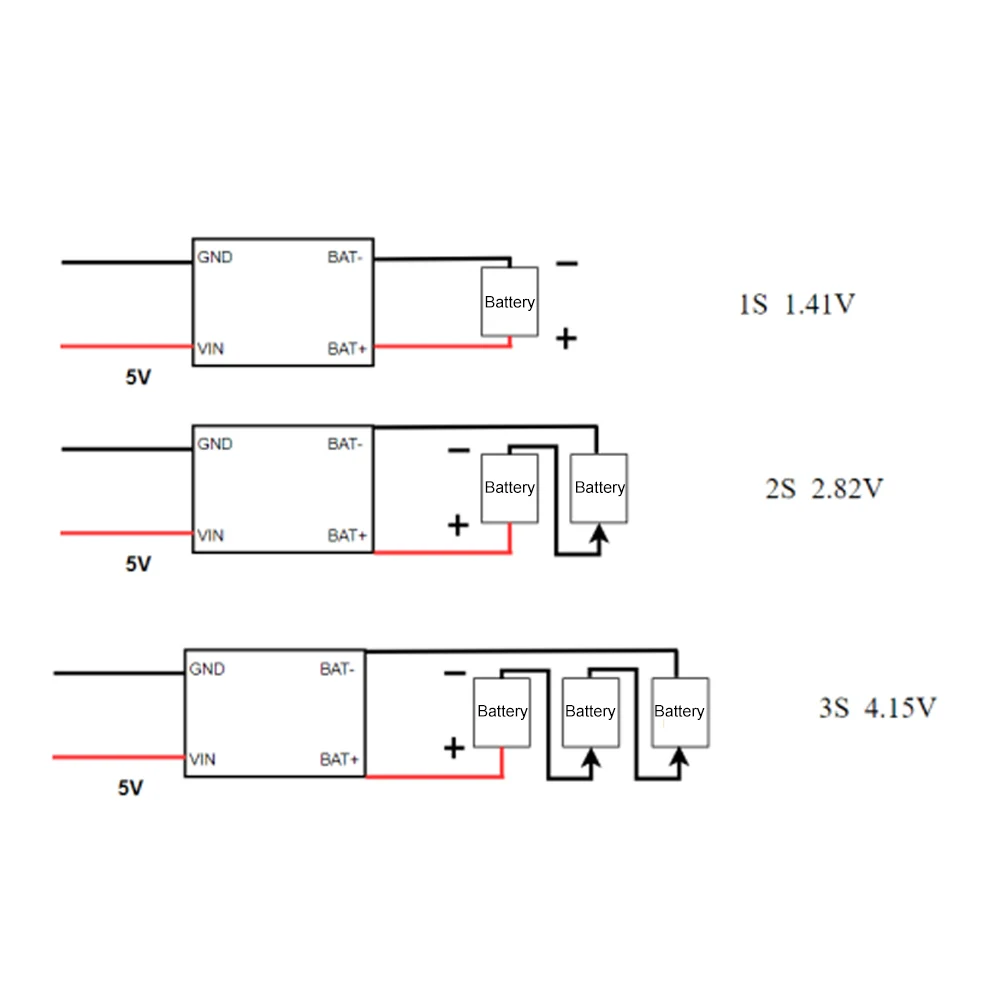

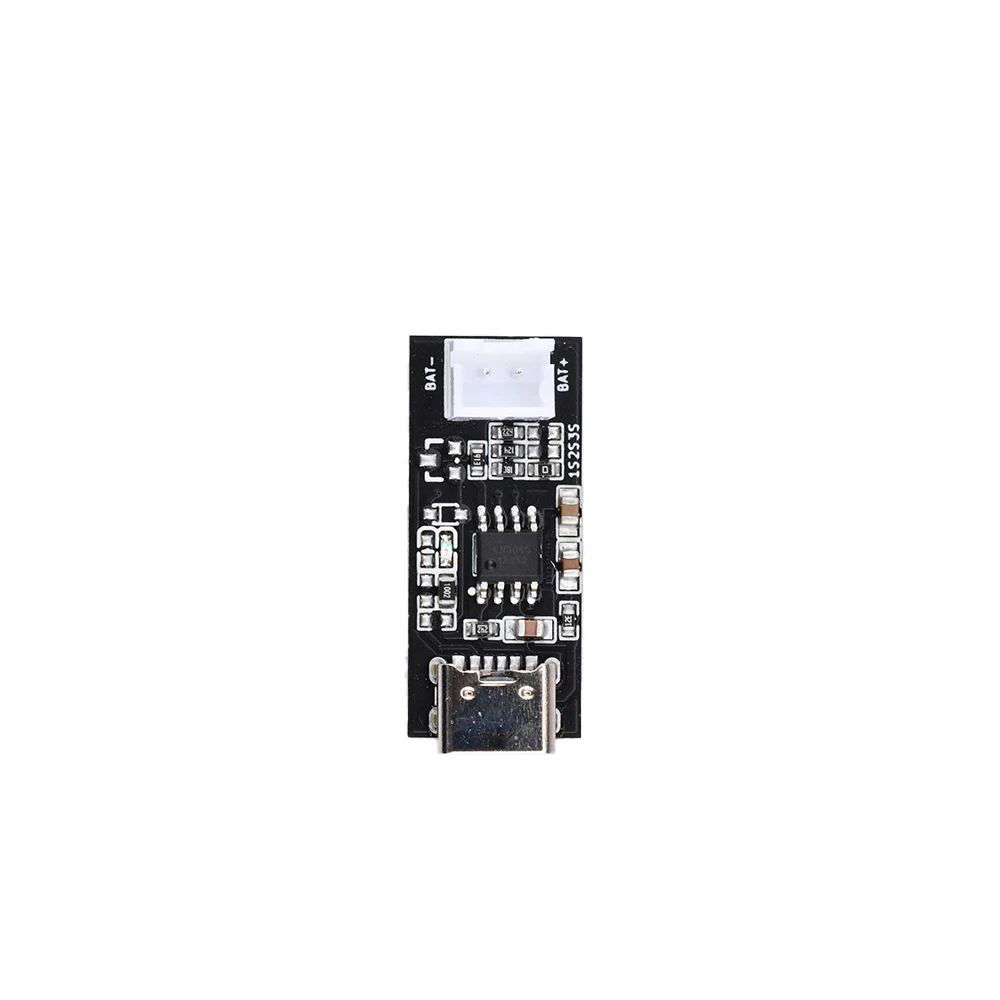

TYPE-C:
Temporización para una hora, carga de 500mA. Módulo de interfaz TYPEC Entrada de CC 5V, carga de 1 a 3 baterías (1S-3S).
Carga 1S: voltaje de carga 1,41 V, corriente de carga 500mA.
Carga 2S: voltaje de carga 2,82 V, corriente de carga 500mA.
Carga 3S: voltaje de carga 4,15 V, corriente de carga 500mA.
Luz indicadora: después de encender el módulo, la luz no se enciende cuando no se está cargando; la luz roja se enciende durante la carga y la luz roja se apaga después de la carga.
Temperatura ambiente de funcionamiento: -40 ° a + 85 °
Temperatura de almacenamiento: -65 ° a + 125 °

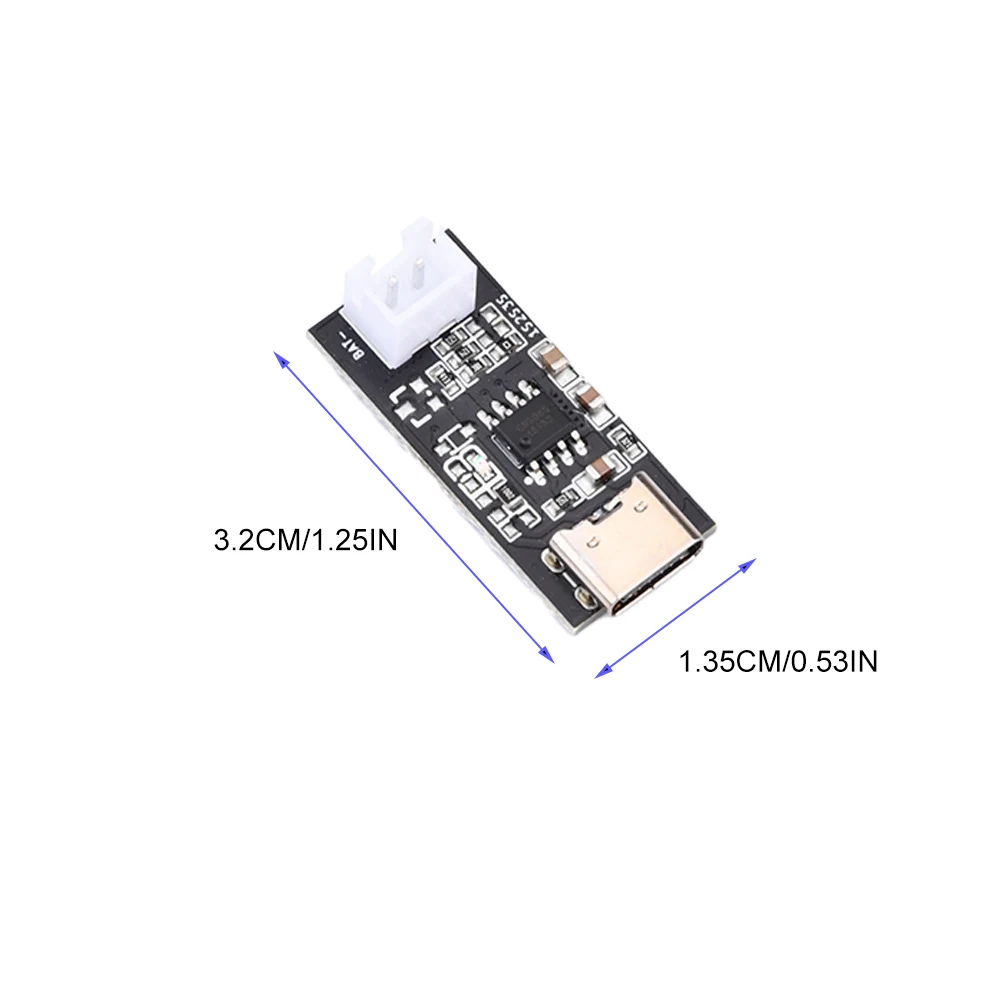

Tamaño del módulo 30,6mm x 13,45mm x 1,2mm

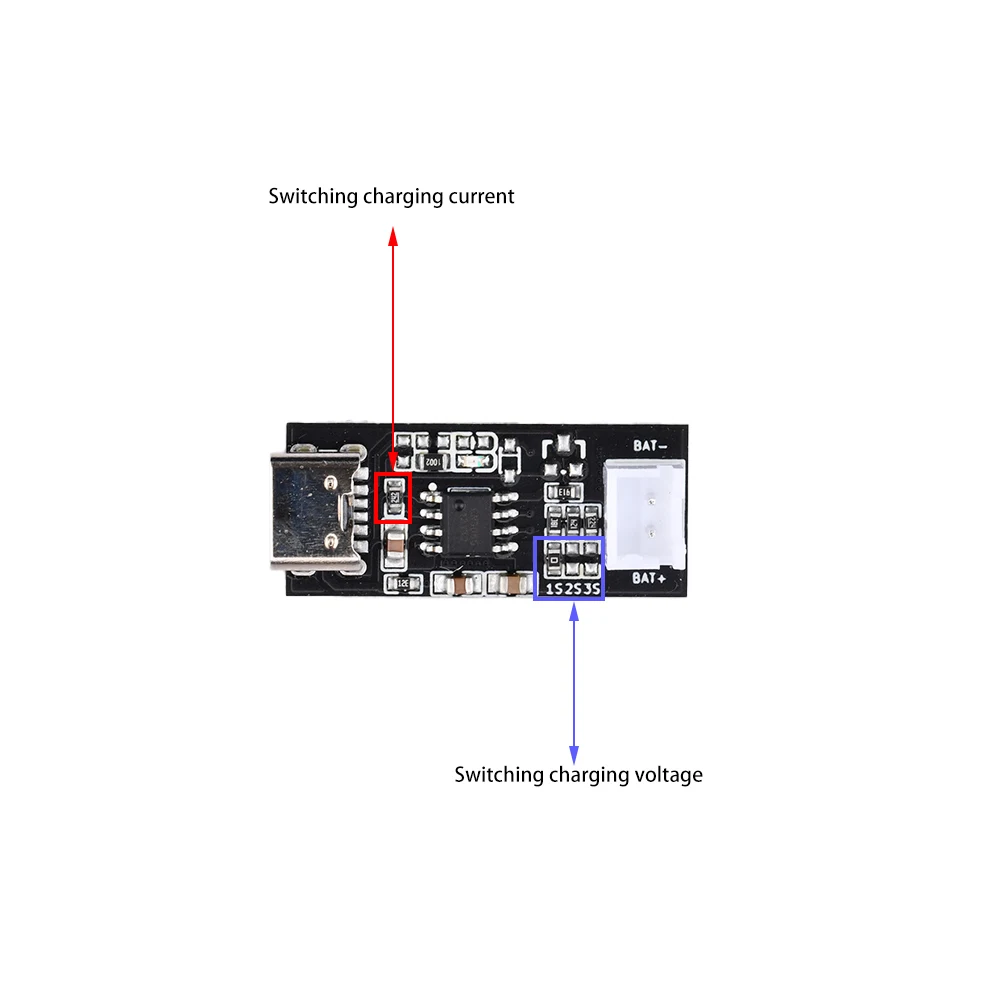

Para cambiar el voltaje de carga:
La conmutación del voltaje de carga se realiza cambiando la posición de la resistencia: 1S-1,41 V; 2S-2,82 V; 3S-4,15 V.
El valor predeterminado es 1S de carga. Al cargar 2S, use un soldador para soldar la resistencia por encima de 1S a la posición de 2S; al cargar 3S, suelde la resistencia por encima de 1S a la posición de 3S con un soldador.
