AD8367
Características:
1.Ancho de banda de 500 Hz
2.Linealidad de 45 dB
3.Amplificador de ganancia ajustable
Rango de voltaje de alimentación: +5V
Curva de ganancia a 32dB:
Curva de ganancia a 20dB:
Curva de ganancia a 10dB:

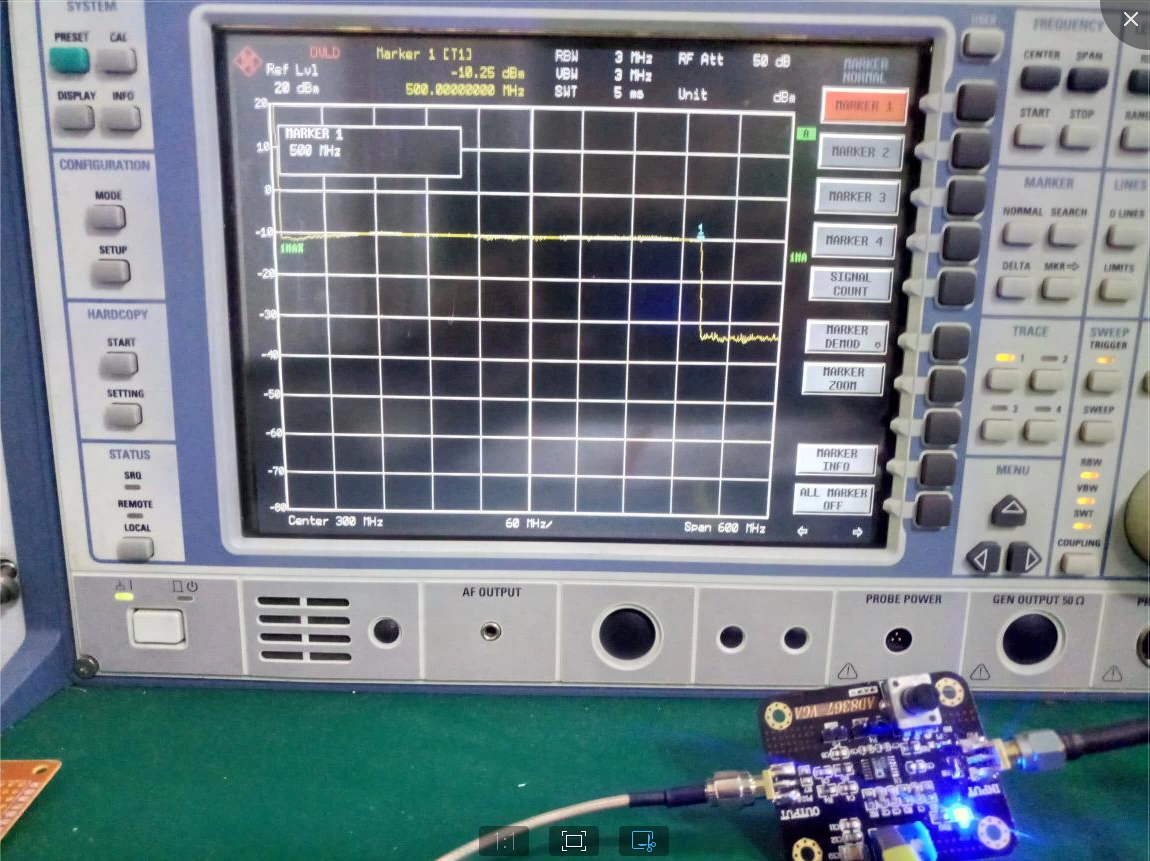

Pequeña ganancia, prueba de banda ancha: planitud del ancho de banda de 500 MHz

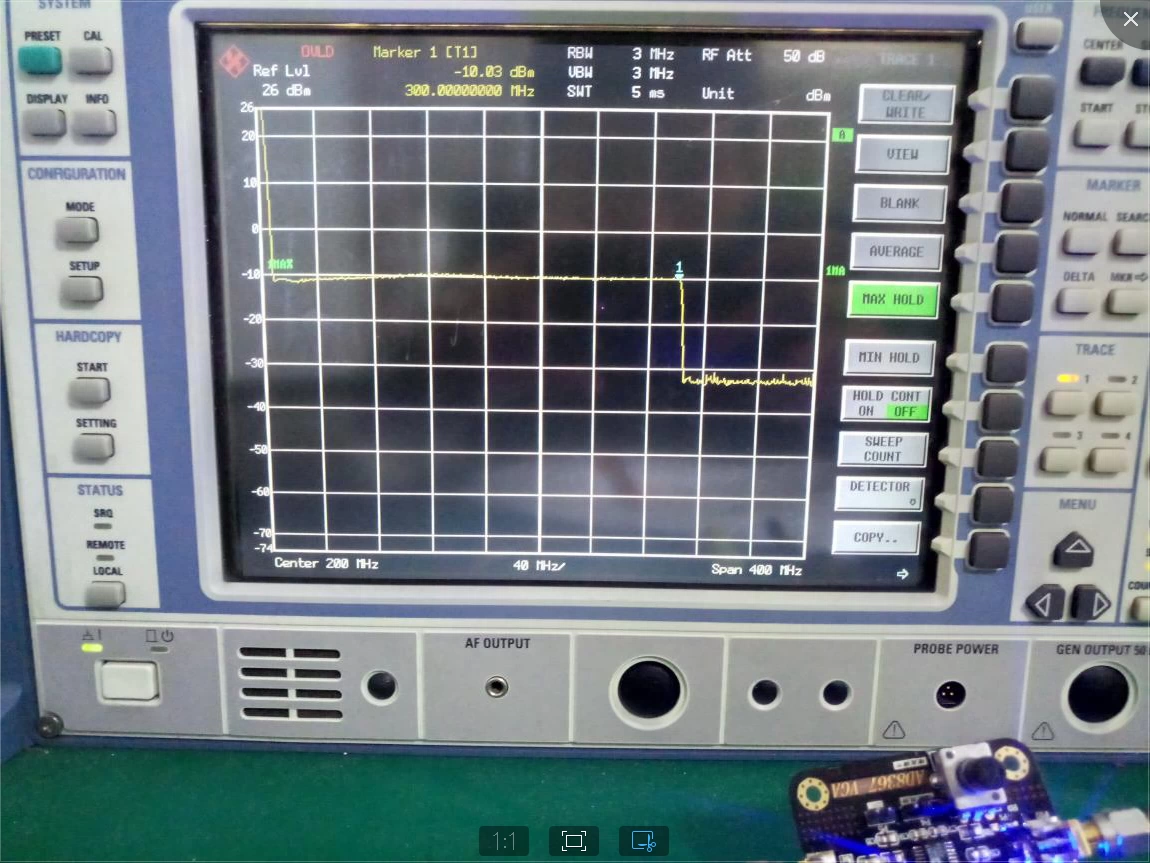

También se puede lograr una ganancia máxima AD8367 de 42 dB, la ganancia máxima de la prueba de señal pequeña del analizador: (potencia de entrada: -40 dB)

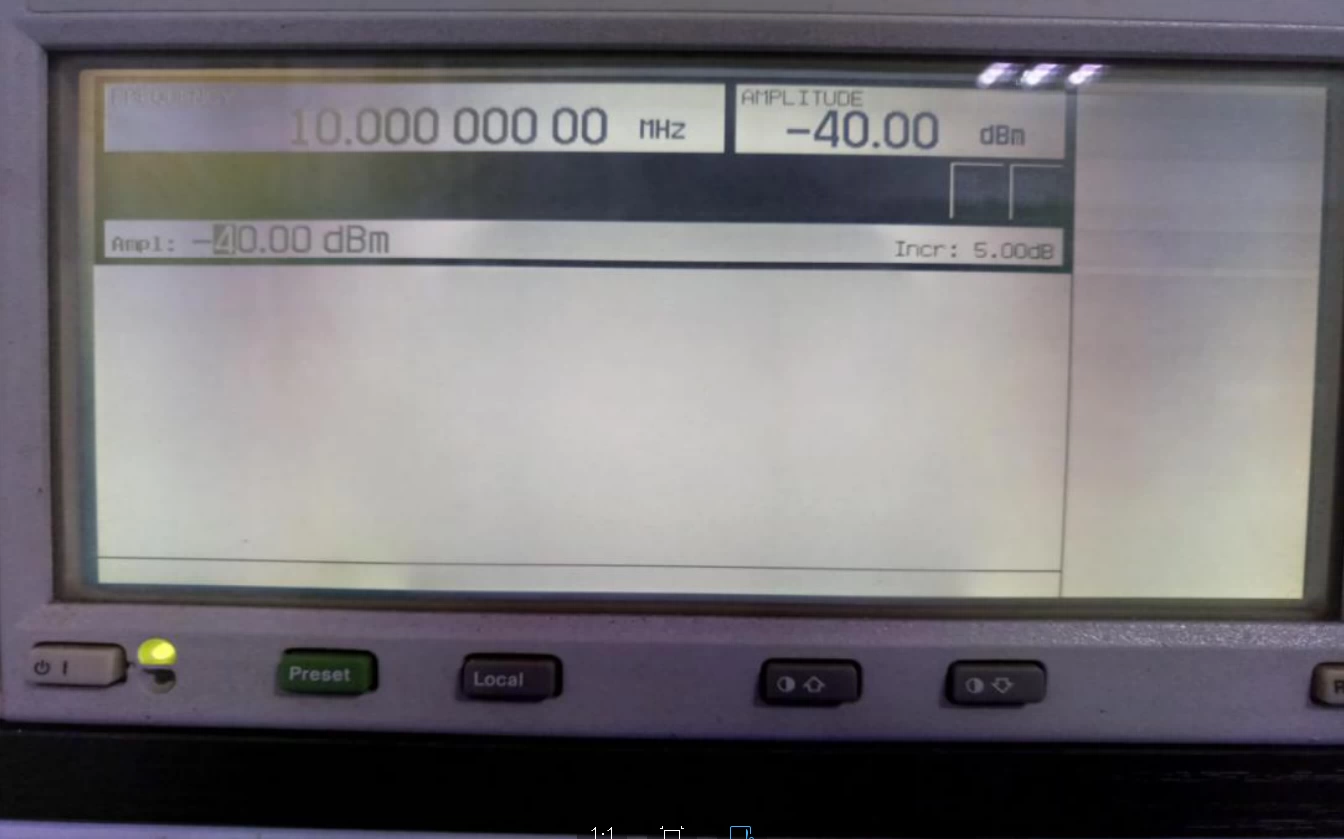

señal de entrada:

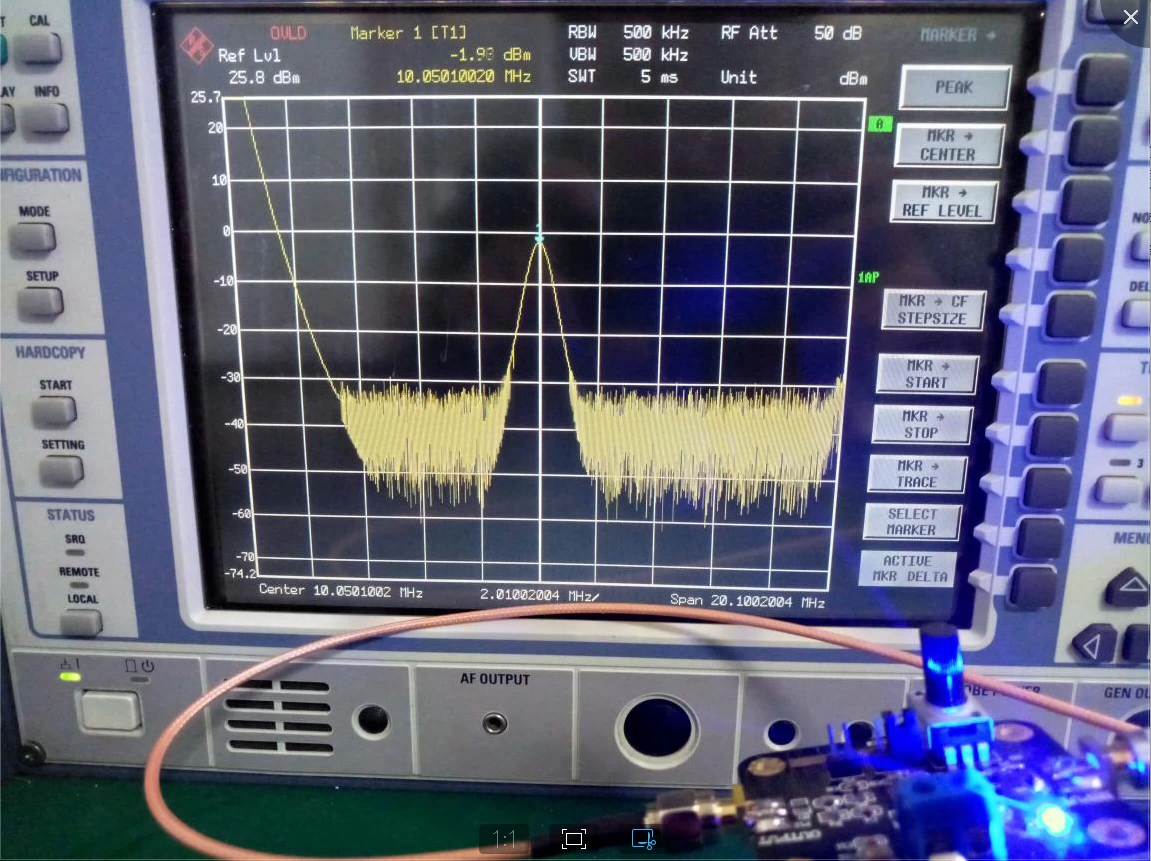

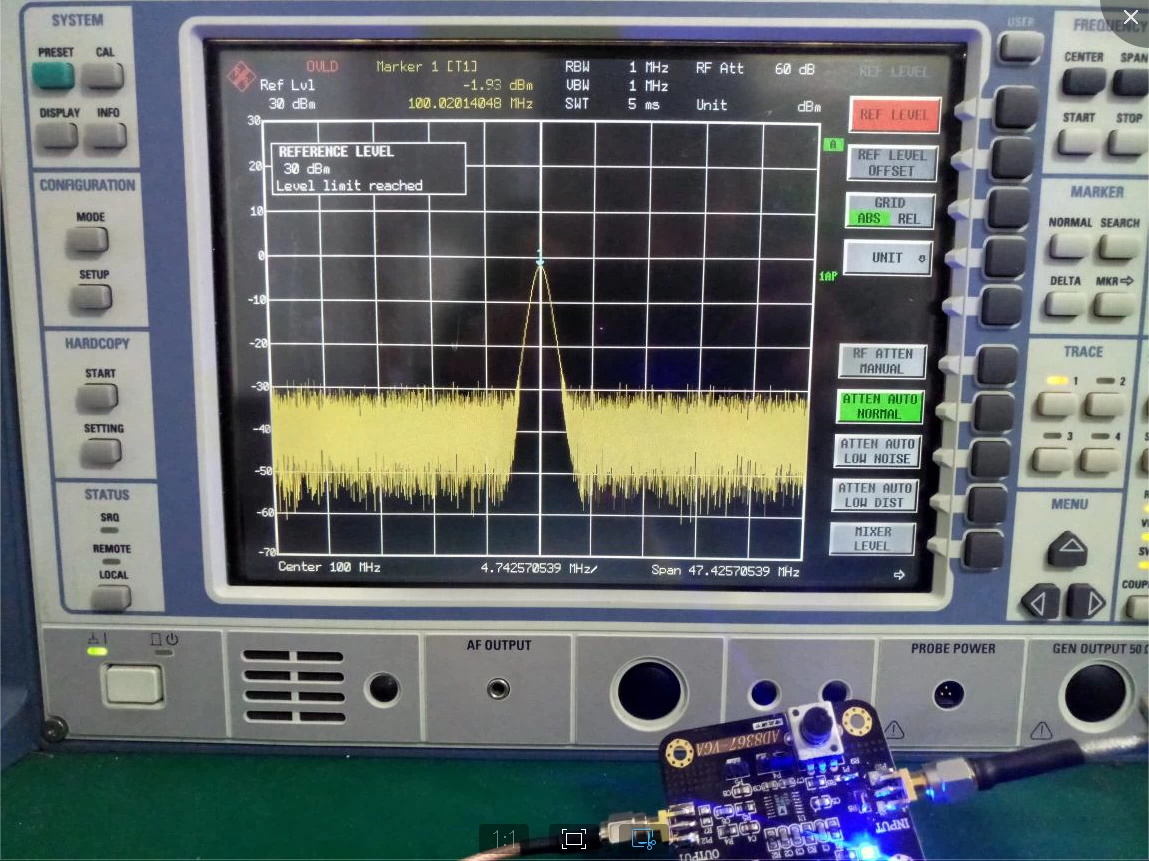

Señal de salida: 10 MHz -1,93 dBm Valor de ganancia: 40 dB

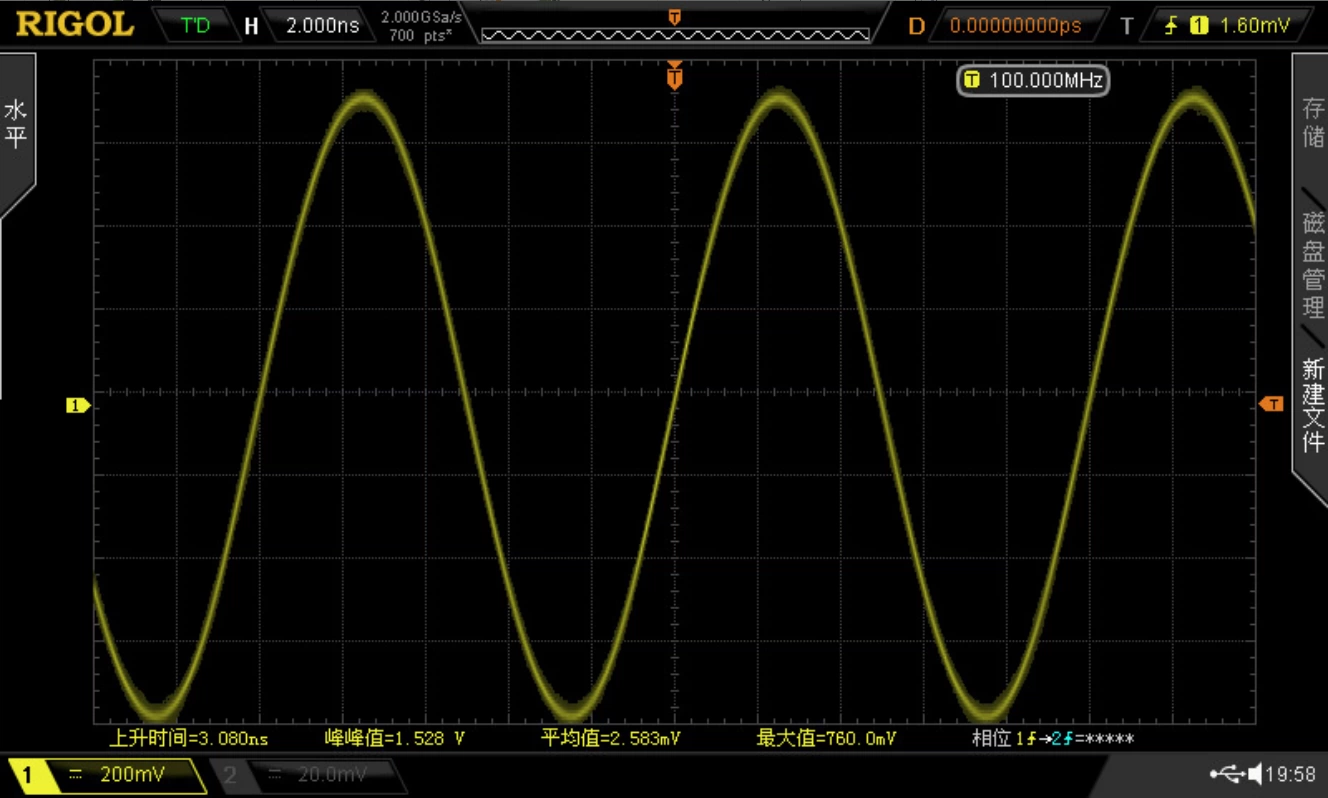

Señal de salida: 100 MHz -1,93 dBm Valor de ganancia: 40 dB

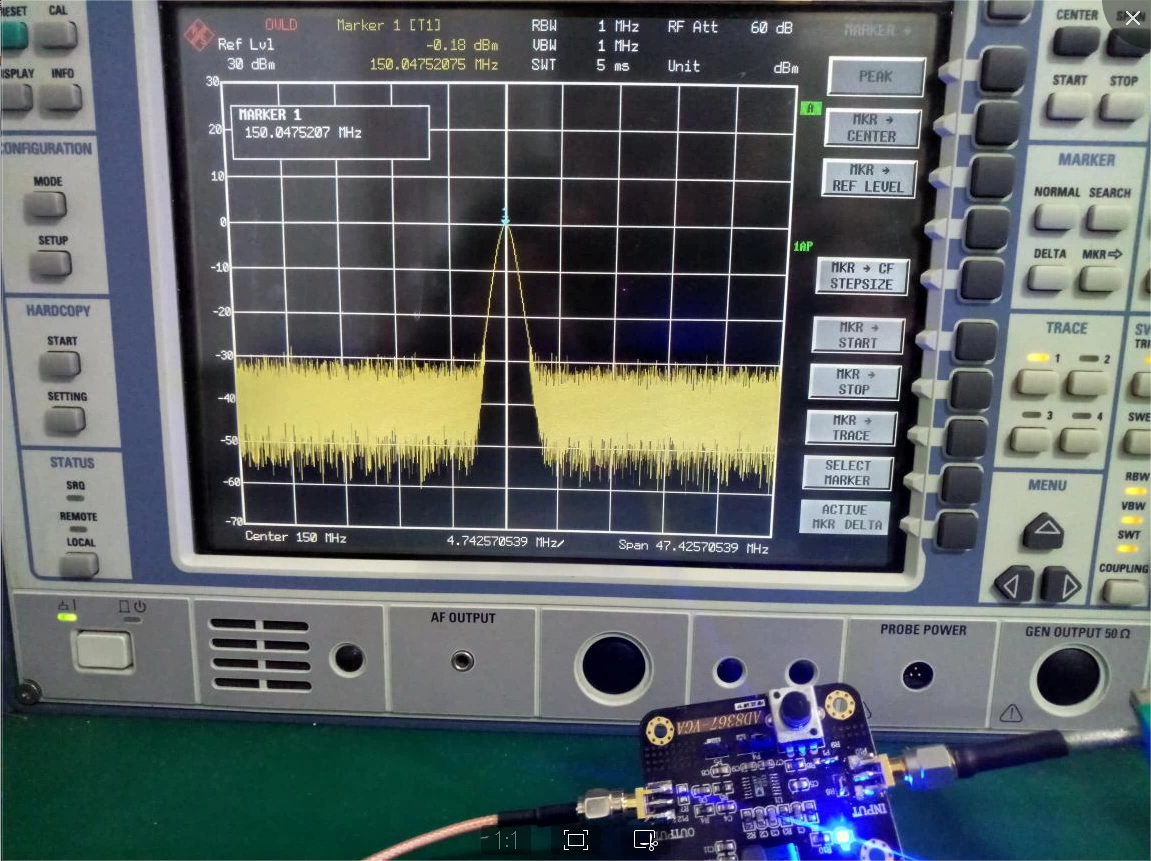

Señal de salida: 150 MHz -0,18 dBm Valor de ganancia: 41 dB
Señal de salida: 200 MHz -0,18 dBm Valor de ganancia: 40 dB

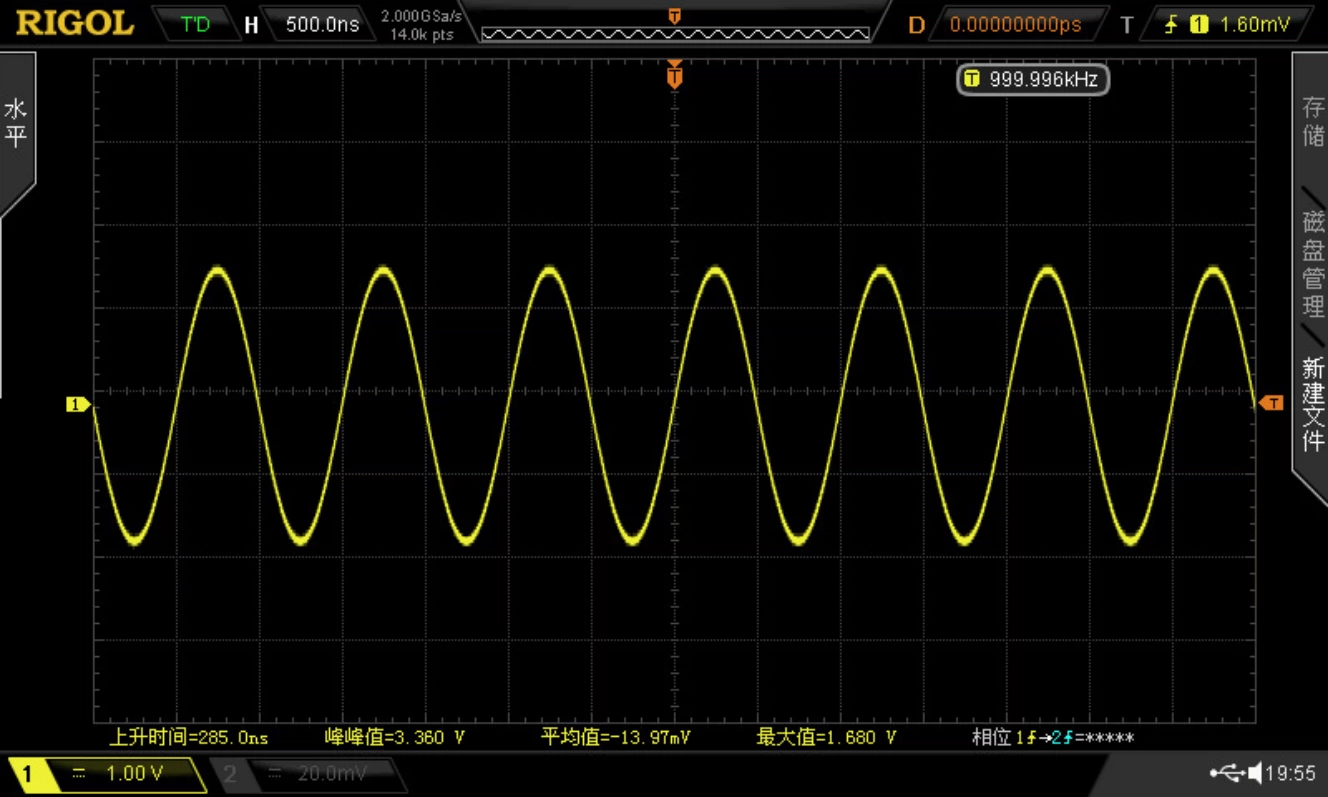

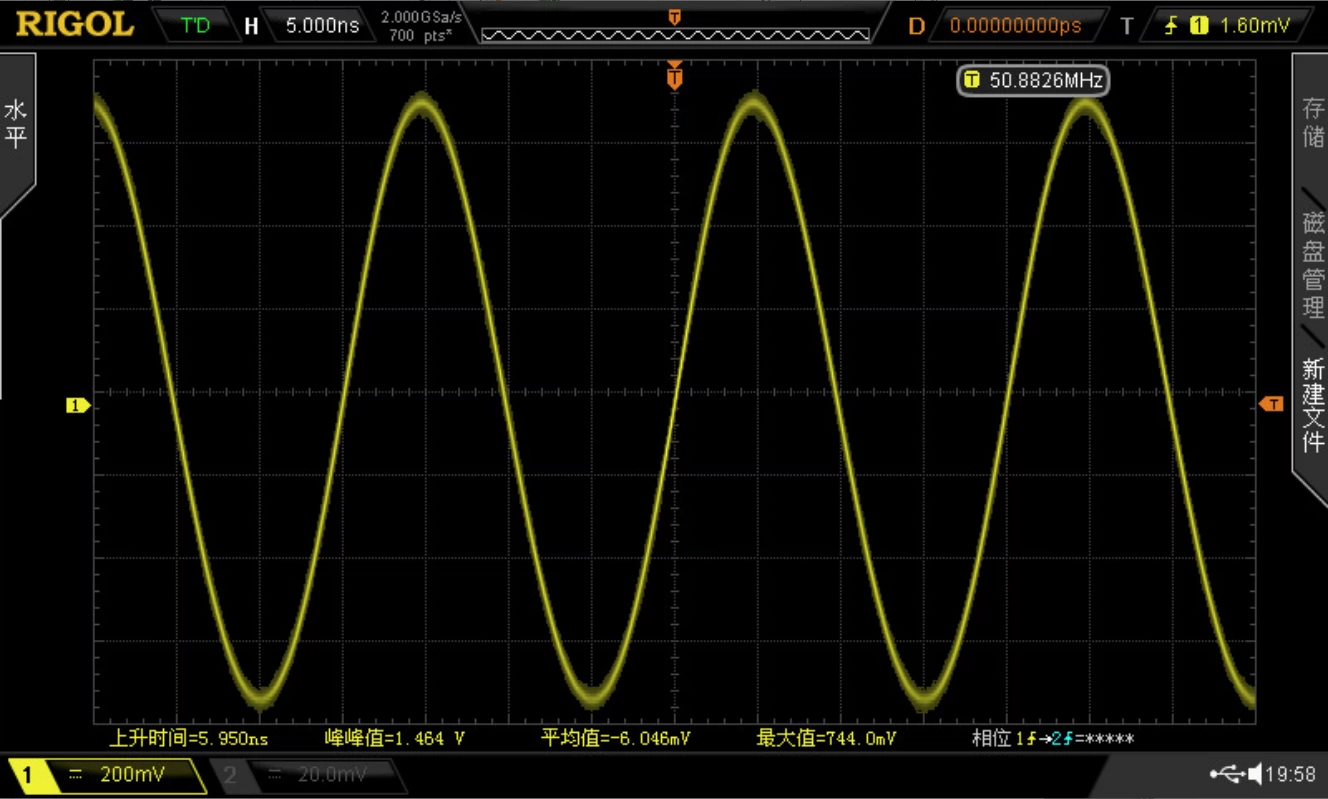

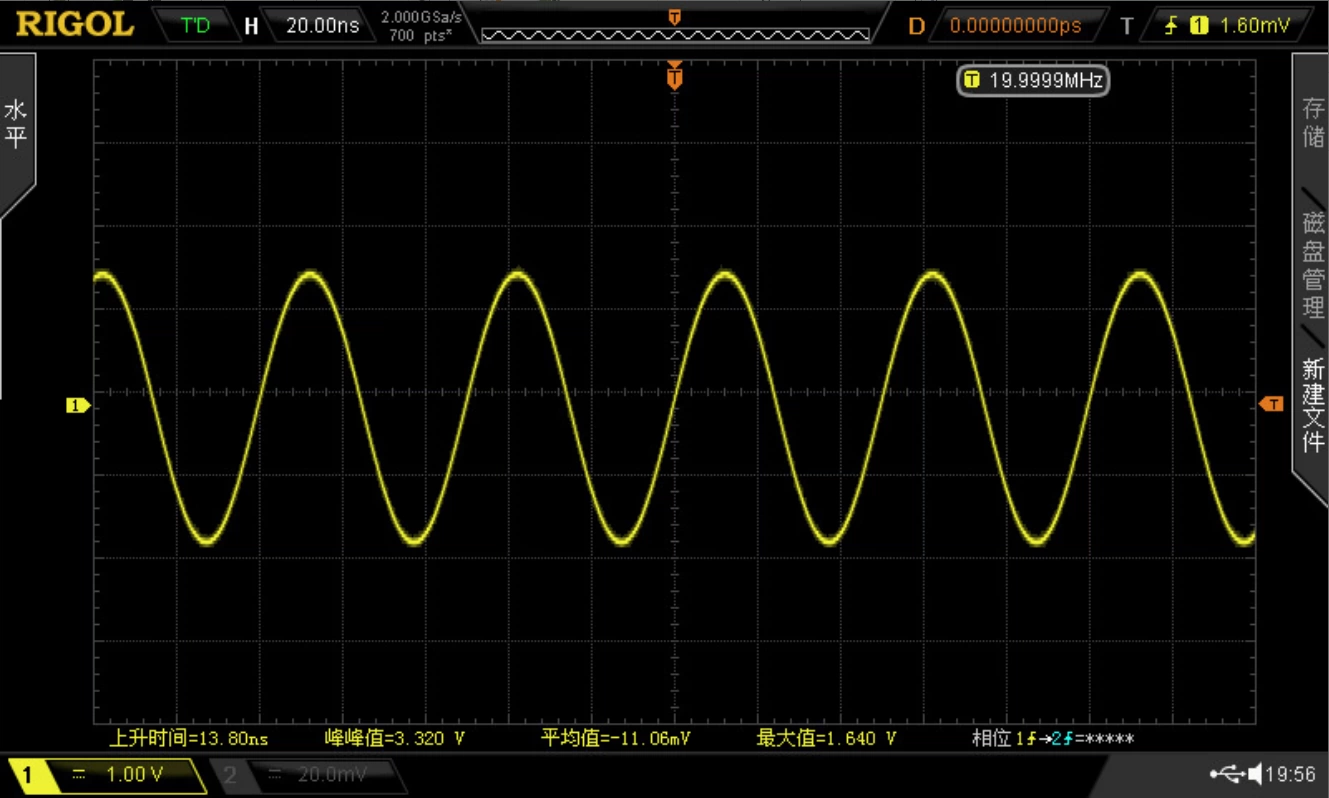

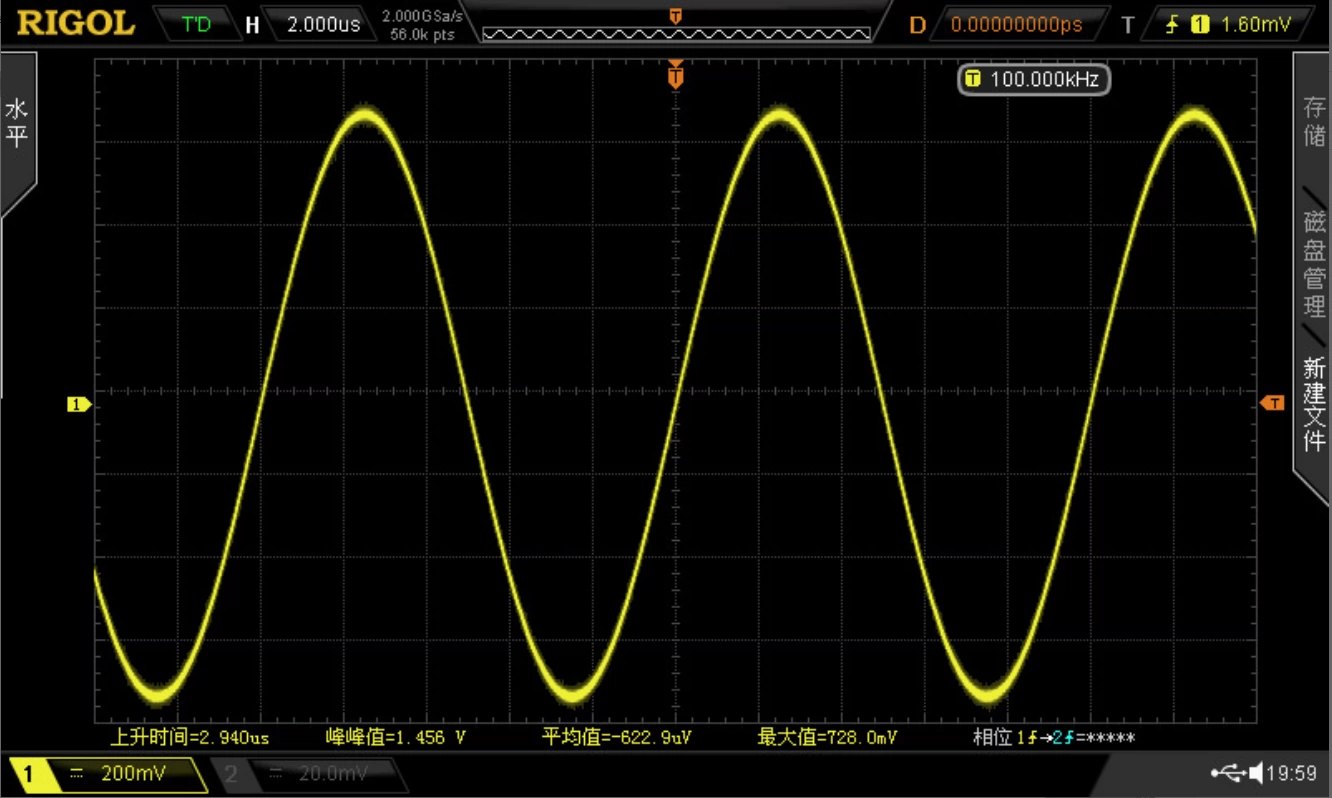

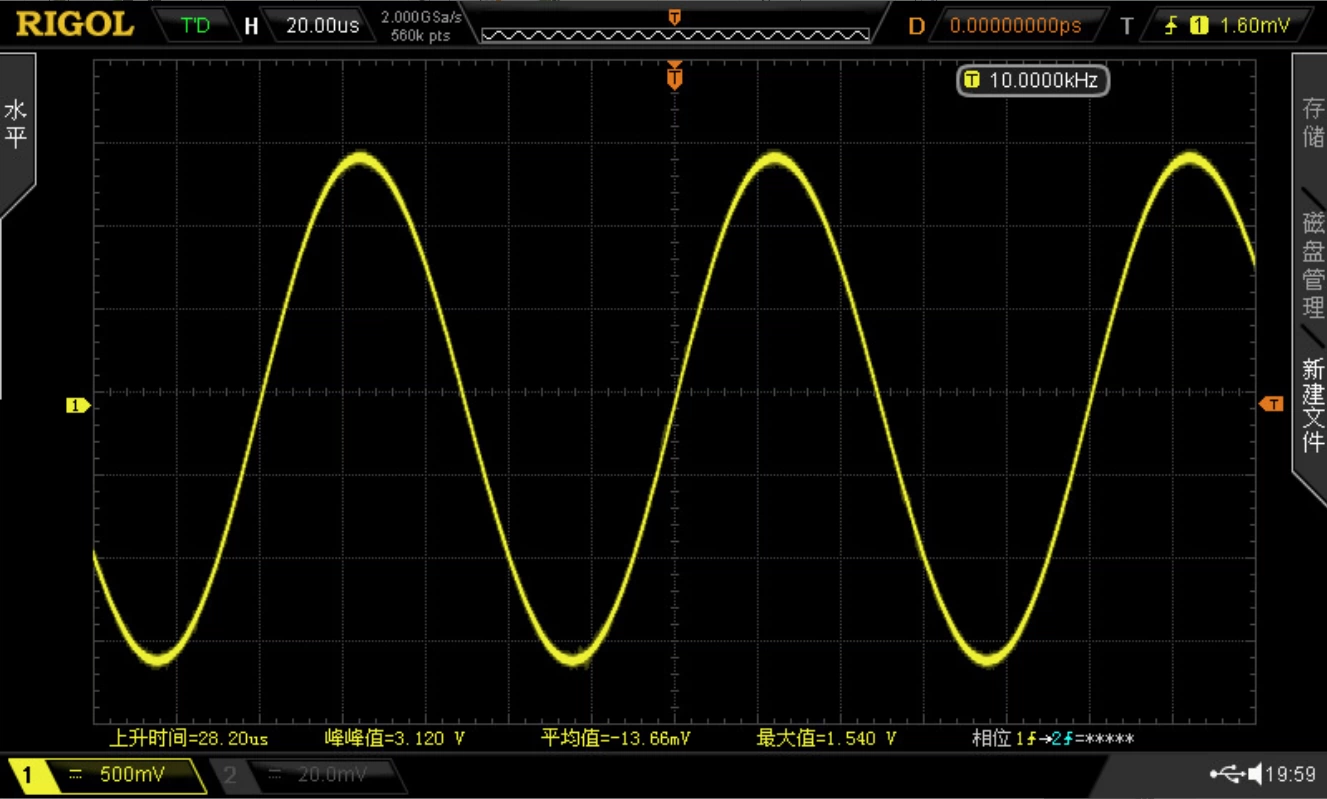

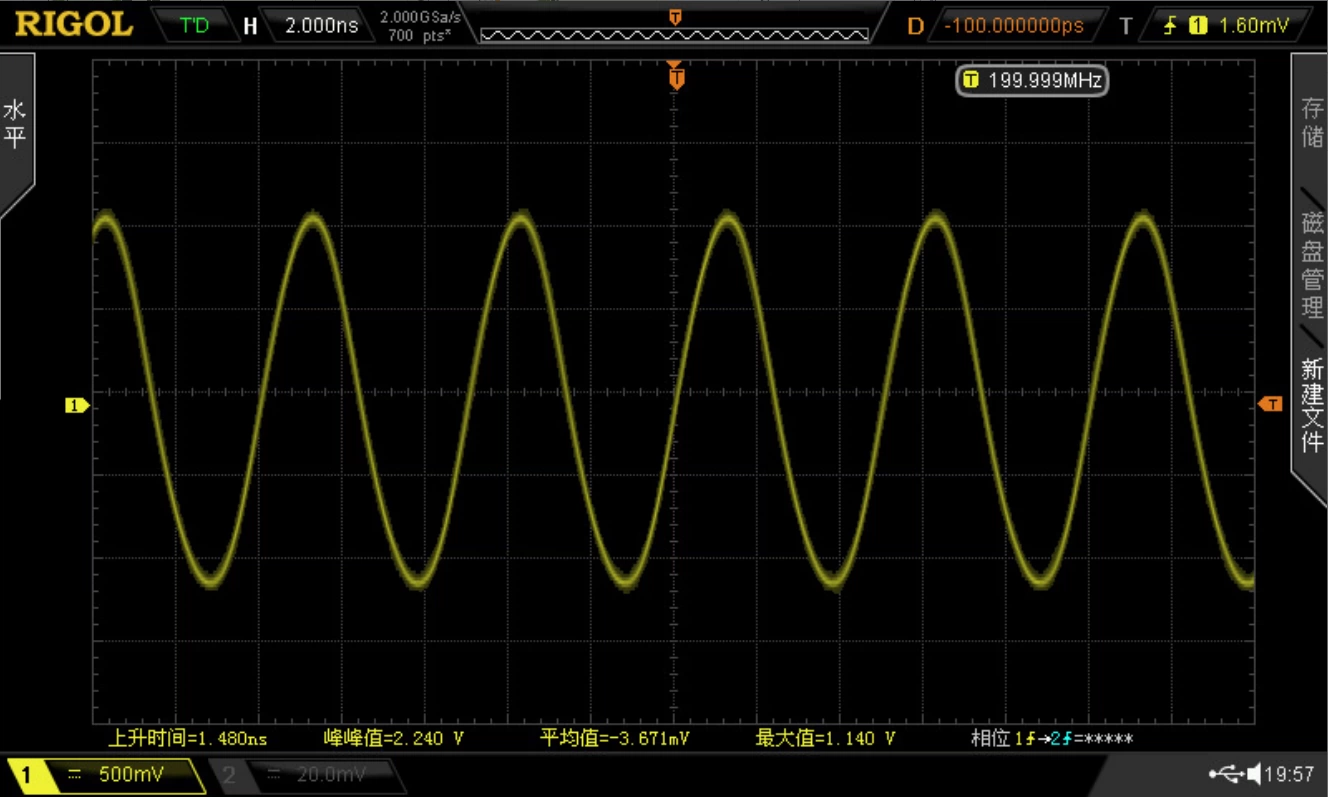

Gráfico de prueba de forma de onda del osciloscopio:
(VCA821)Descripción del módulo:
El dispositivo VCA821 es un amplificador de ganancia controlado por voltaje de banda ancha, lineal en dB, continuamente variable.
Proporciona entradas diferenciales para conversión de un solo extremo y una entrada de control de ganancia de alta impedancia para reducir la ganancia en 40 dB desde la ganancia máxima nominal establecida por la resistencia de ganancia (RG) y la resistencia de retroalimentación (RF).
La arquitectura interna del dispositivo VCA821 consta de dos buffers de entrada y una etapa de amplificador de retroalimentación de corriente de salida integrada con un núcleo multiplicador para proporcionar un sistema completo de amplificador de ganancia variable (VGA) que no requiere búfer externo. La ganancia máxima se establece externamente mediante dos resistencias, lo que proporciona flexibilidad de diseño. La ganancia máxima debe establecerse entre 6 dB y 32 dB. El voltaje de control de ganancia del dispositivo VCA821 se suministra desde una fuente de ±5V. La ganancia se ajusta linealmente en incrementos de dB ya que el voltaje de control varía de 0V a +2V. Por ejemplo, cuando se establece en una ganancia máxima de 20 dB, el dispositivo VCA821 proporciona 20 dB en VG=+2V y menos de -20 dB en VG=0V. El dispositivo VCA821 ofrece una excelente linealidad de ganancia. Para una ganancia máxima de 20 dB y un voltaje de entrada de control de ganancia que varía entre +1 V y +2 V, la desviación de ganancia no supera ±0,3 dB (máximo a +25 ° C)
