Color
Descripción
Tipo 1:4-Canal NPN a PNP
Tipo 2:4-Canal PNP a NPN
Tipo 3:8-Canal NPN a PNP
Tipo 4:8-Canal PNP a NPN
Tipo 5:16-Canal NPN a PNP
Tipo 6:16-Canal PNP a NPN
Descripción del producto:
1) Configuración predeterminada: la señal de entrada y el voltaje del circuito por defecto de la señal de salida son 24v, si se requieren otras especificaciones de voltaje del circuito, confirme claramente antes de realizar el pedido 。.
2)Soporta frecuencia de señal 0 ~ 10kHz, a menudo se utiliza para cambiar el valor de conversión de polaridad【Servo inalámbrico plcdrive después de la conversión】 de pulso de alta velocidad;
Si se requiere un módulo de conversión de frecuencia más alto, consulte nuestra tienda 【módulo de procesamiento de señal 】- 【convertidor de nivel de alta velocidad 】;
3)Módulo de corriente de salida continua 20mA【No apto para válvula solenoide y transmisión de bobina de relés 】;
Mayor capacidad de conducción si se requiere (2A) módulo de conversión, consulte nuestro 【módulo de conversión de aislamiento de señal 】- 【tablero de amplificación de aislamiento fotoeléctrico pl;.
4) módulo inputX0 ~ x15 y entrada común forman un circuito correspondiente;
5)inputX0 ~ X15And outputP0 ~ P15Respectively correspondiente;
6)Tiempo de retardo de conversión de la señal de salida en relación con la señal de entrada 20us;
\
7) generalmente, controlador del sistema japonés. El tipo de salida del sensor isNPN., Para conectar al sistema europeoPNPTerminal de entrada de tipo controlador, entonces necesitaNPNGirarPNPMódulo;
A la inversa, Controlador EuropeoOEl tipo de salida del sensor esPNP, Para conectar al sistema japonésNPNTerminal de entrada de tipo controlador, entonces necesitaPnpnpnpnpnmodule;
8) modelo: z_n2p16;
\
9) modo de instalación: Instalación de carril de guía industrial DINStandard de 35mm;

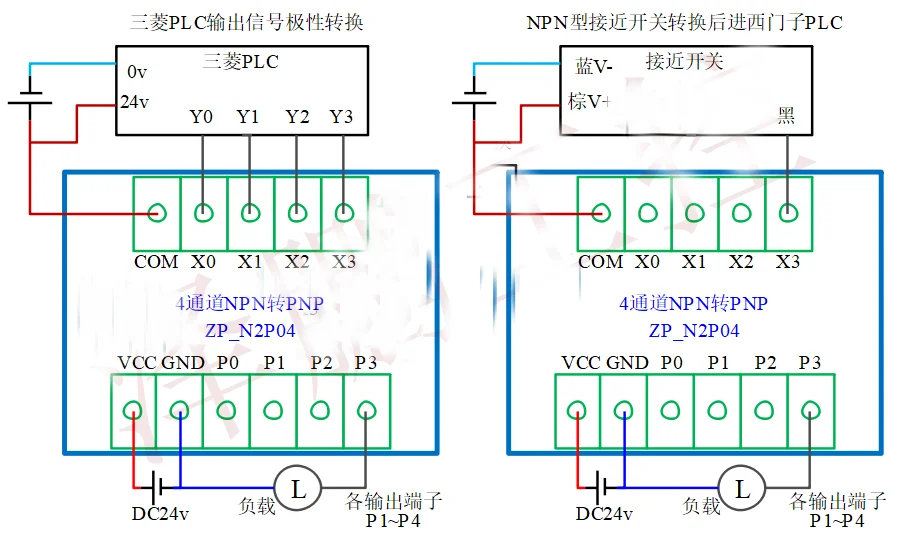

10) Referencia del diagrama de Cableado:
Referencia de cableado npnturnpnp:
_____________________________________________________
Pnpnpnpnpncableado referencia:
\
11) especificaciones del producto:\
\ \\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\ \ Número de serie Nombre Modelo Talla grande 1 4passagewayNPNturnPNP ZP_N2P04 44*87*40mm 2 4passagewayPNPturnNPN ZP_P2N04 44*87*40mm 3 8passagewayNPNturnPNP ZP_N2P08 57*87*40mm 4 8passagewayPNPturnNPN ZP_P2N08 57*87*40mm 5 16passagewayNPNturnPNP ZP_N2P16 * 106*87*40mm 6 16passagewayPNPturnNPN ZP_P2N16 * 106*87*40mm \ \\
\

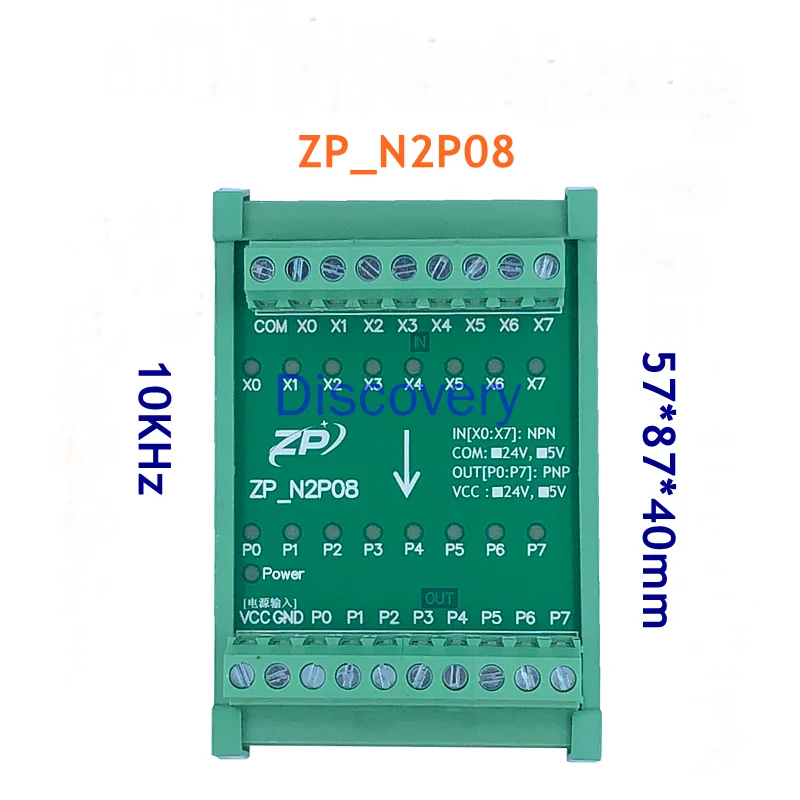

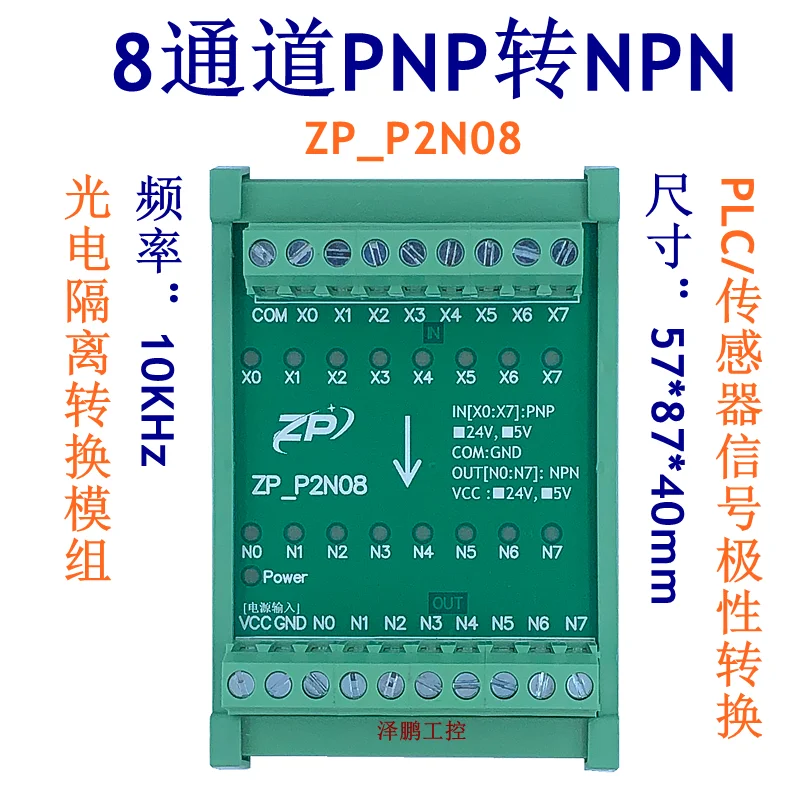

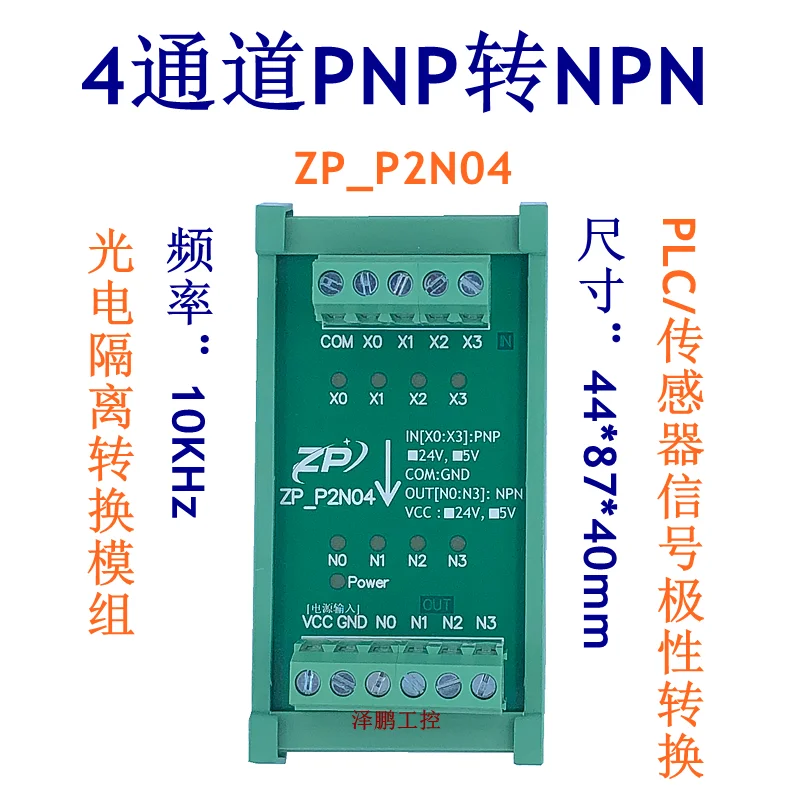

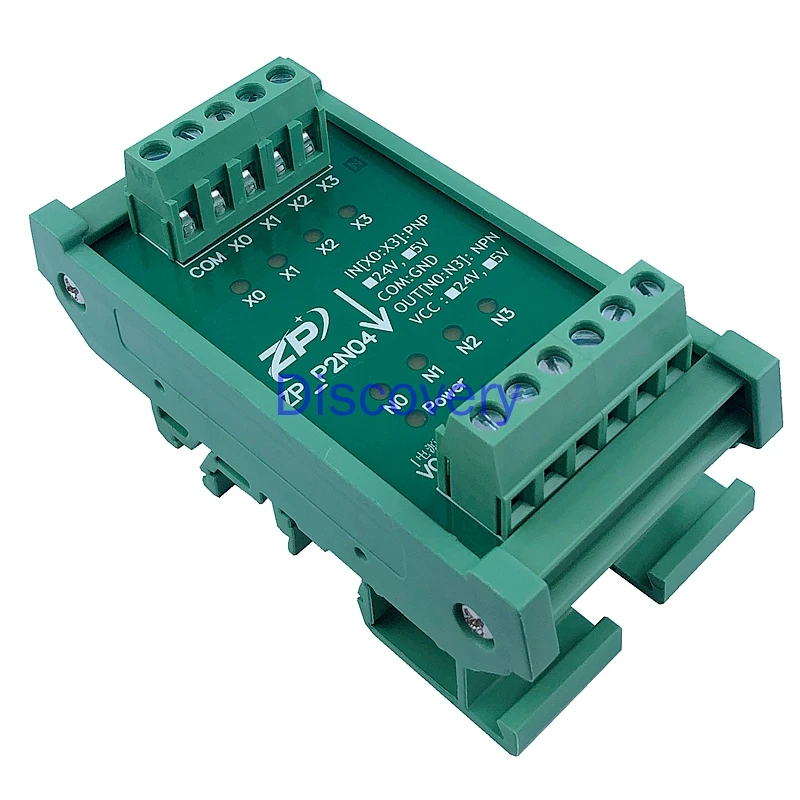

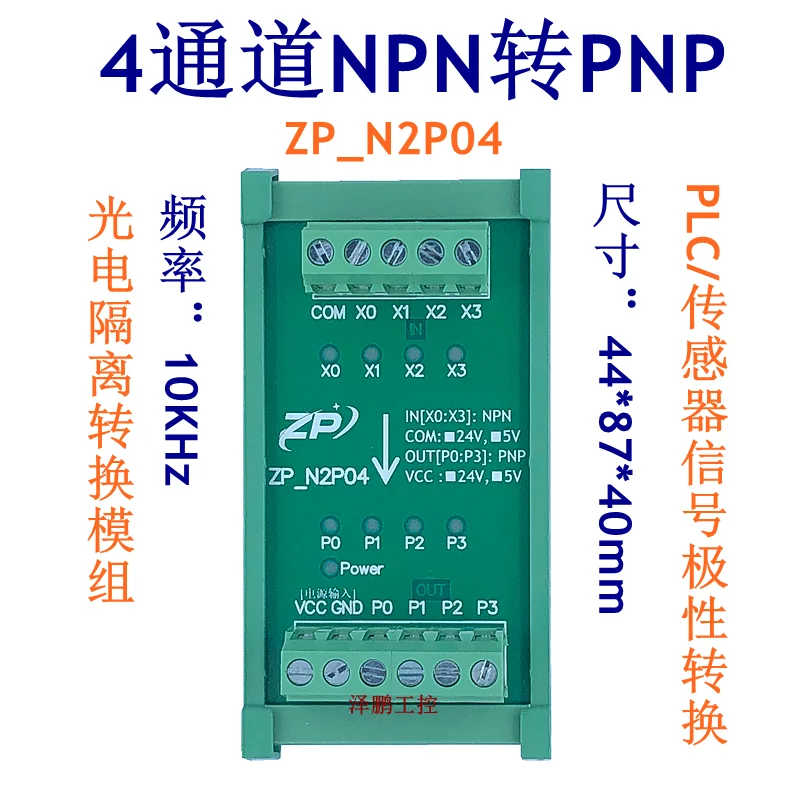

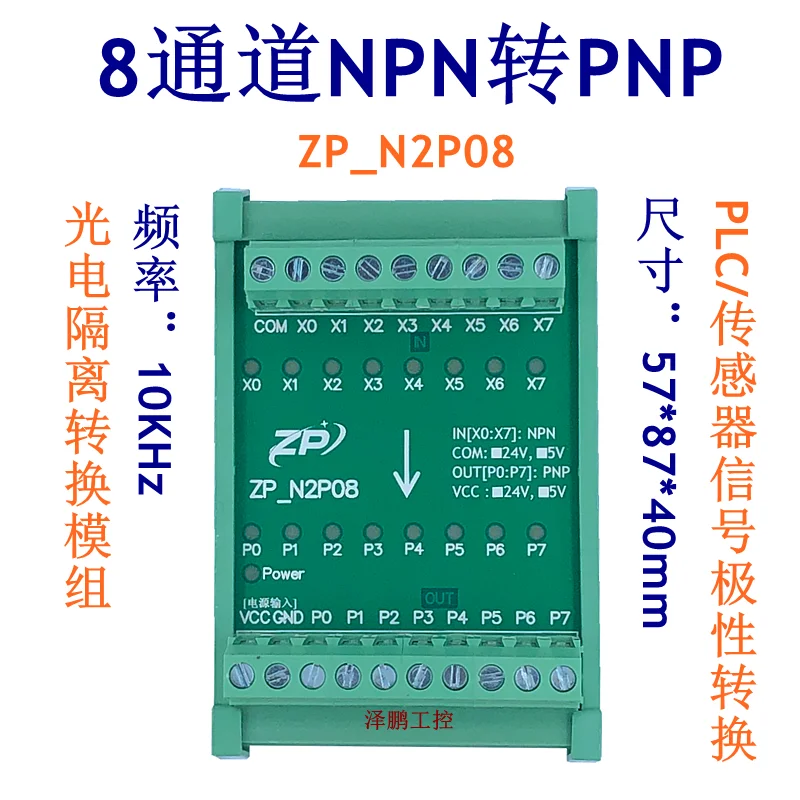

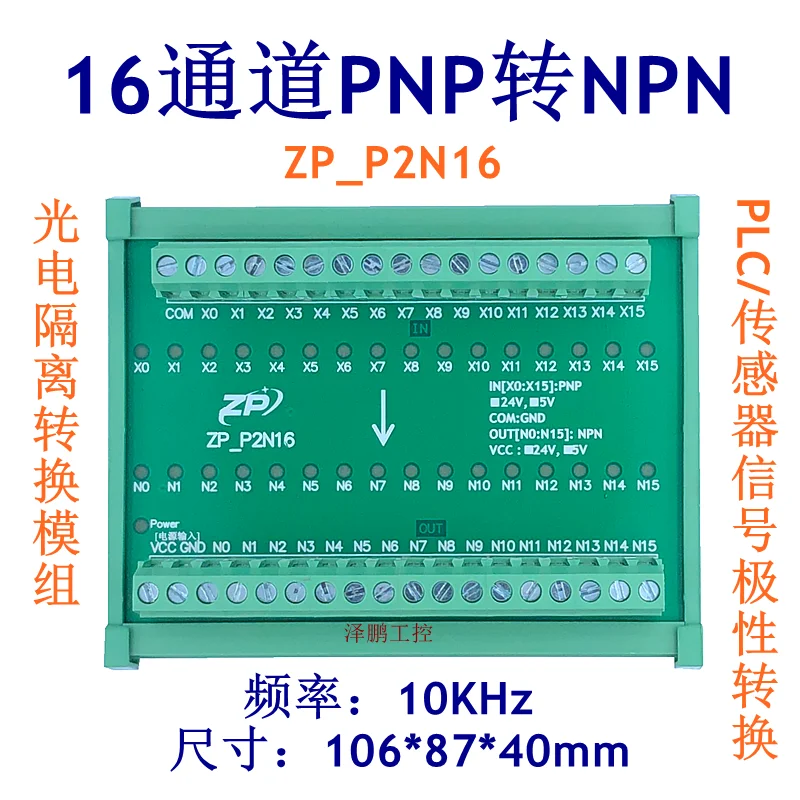

Imagen del producto:
\
----------------------------------------------------------
\
\
----------------------------------------------------------
\
\
----------------------------------------------------------
\
\
----------------------------------------------------------
\
\
----------------------------------------------------------
\
\
----------------------------------------------------------
\
\
----------------------------------------------------------
\
\
\
Descripción del servicio:
1) Serie de estación DBTerminal, bloque de terminales IDCSeries, bloque de terminales SCSISeries, módulo de interconexión directa de Puerto RJ45Multi, módulo de relé, módulo de conversión de señal de polaridad, placa amplificadora de potencia PLCOutput, módulo de conversión de nivel de señal 、 colector de transferencia diferencial, colector a módulo diferencial, convertidor de pulso de señal de regla de rejilla, módulo de división de frecuencia de señal y multiplicación de regla de rejilla, módulo distribuidor de pulso síncrono del Motor, divisor de señal de pulso del codificador,. Módulo distribuidor estroboscópico de conmutación de señal de pulso del codificador, etc;
2) se puede personalizar la placa terminal no estándar para los clientes. Placa adaptadora de procesamiento de señal, ¡invitamos a nuevos y antiguos clientes a negociar!
