Descripción

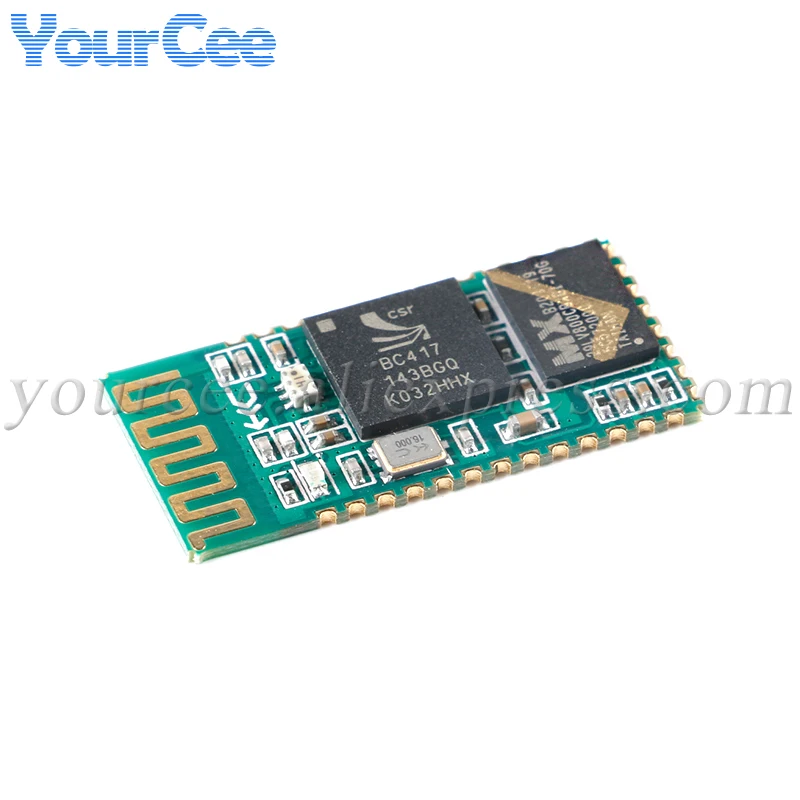

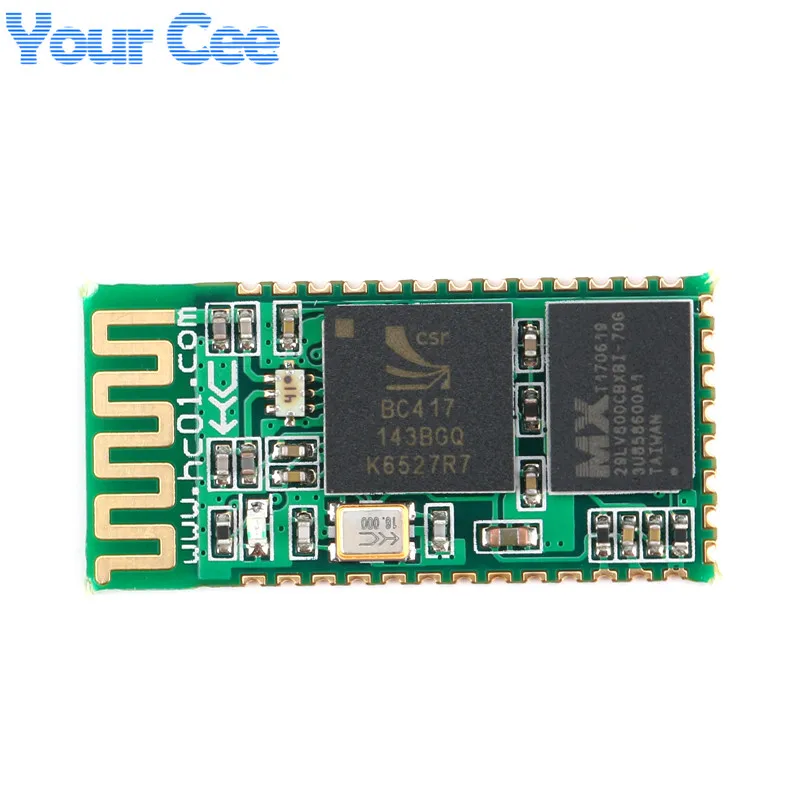

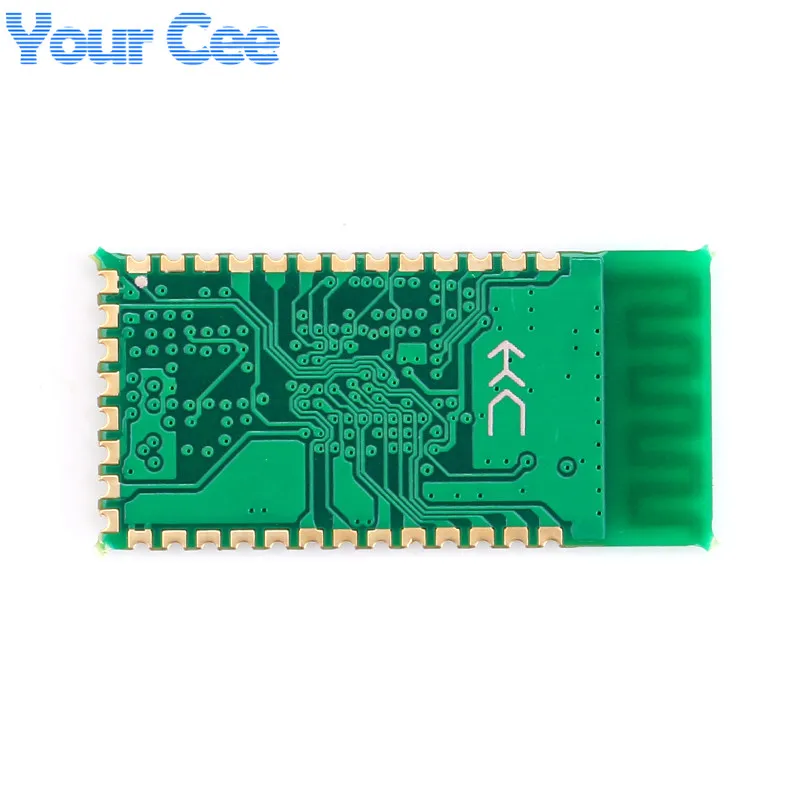

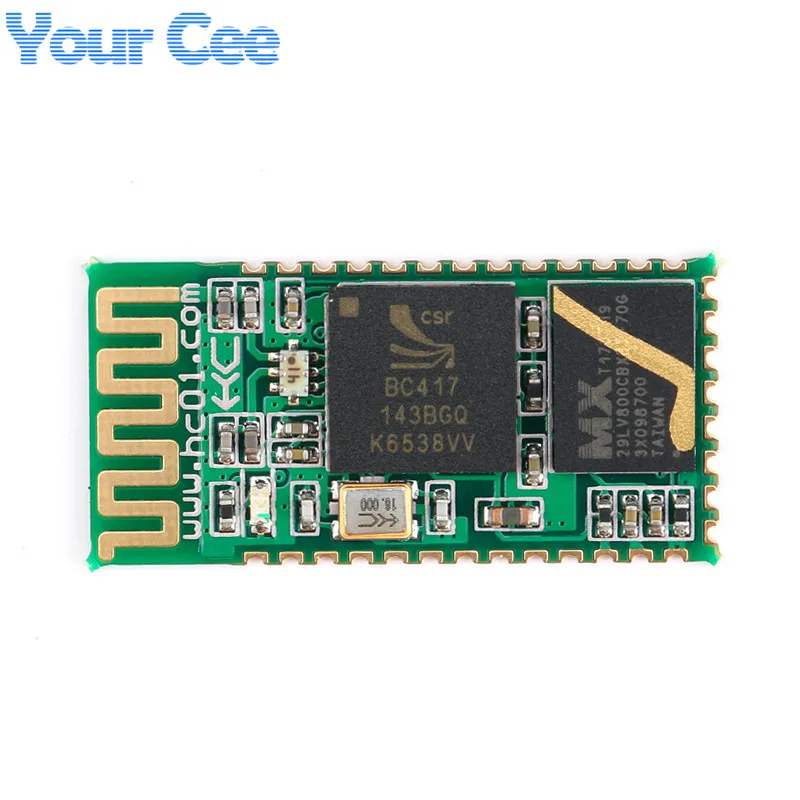

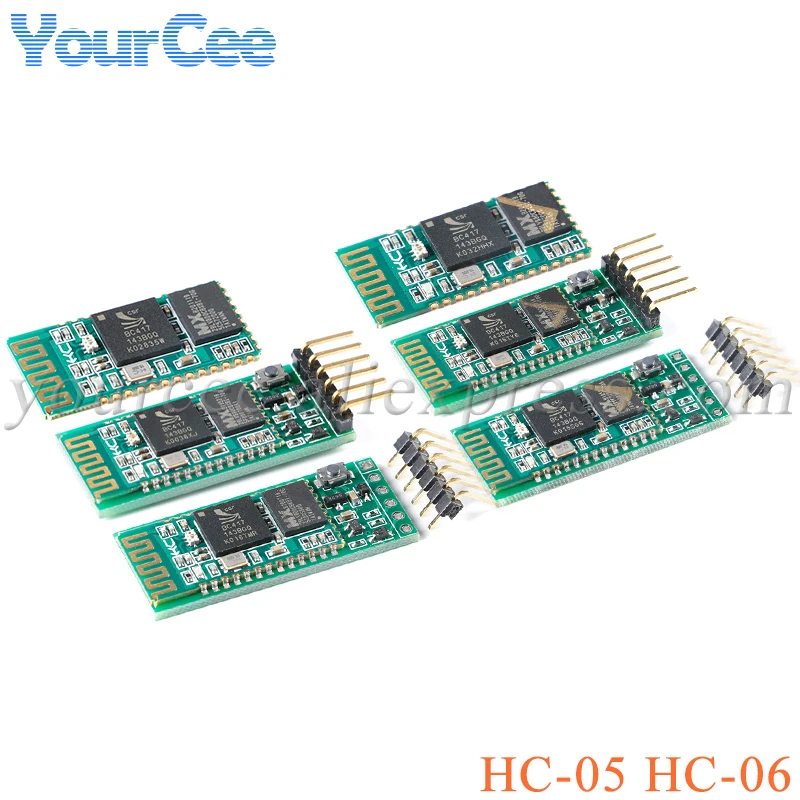

Módulo SMD,
Banda de frecuencia de trabajo: 2,4G
Interfaz de comunicación: nivel TTL UART3.3V
Voltaje de funcionamiento: 3,0-3,6 V
Soporte RSSI: No compatible
Nivel de comunicación: 3,3 V
Potencia de transmisión: ≤ 4dBm
Distancia de referencia: 10M
Velocidad del aire: 2Mbps
Interfaz de antena: Antena PCB integrada
Corriente de comunicación: 15mA
Sensibilidad de recepción: -85dBm @ 2Mbps
Humedad de trabajo: 10% ~ 90%
Temperatura de almacenamiento: -40 ° C ~ + 85 ° C
Temperatura de trabajo: -25 ° C ~ + 75 ° C
TXD: Salida, salida URAT, nivel TTL de 3,3 V
RXD: Entrada, entrada URAT, nivel TTL de 3,3 V
CTS: suspendido, el control de flujo del puerto serie no es compatible en este momento.
RTS: flotante, no admite la función de control de flujo del puerto serie
PCM_CLK: flotante, NC
PCM_OUT: flotante, NC
PCM_IN: flotante, NC
PCM_SYNC: flotante, NC
AIO0: Colgante, NC
AIO1: Colgante, NC
RST: entrada, extracción, PIN de reinicio del módulo, requiere un nivel bajo de no menos de 10ms para el reinicio
VCC: entrada, PIN de fuente de alimentación, requiere fuente de alimentación DC 3,3 V, la corriente de alimentación no es inferior a 100mA
GND: módulo de terreno común
NC: Colgante, NC
USB_D- : colgante, la función USB no es compatible en este momento
CSB: Colgante, NC
MOSI: colgante, NC
MISO: colgante, NC
CLK: flotante, NC
USB_D +: colgante, NC
GND: flotante o conectado a tierra, módulo de tierra común
CON: entrada, PIN de control de luz LED integrado, luz LED apagada
PIO0: colgante, NC
PIO1: Colgante, NC
PIO2: Colgante, NC
PIO3: Colgante, NC
PIO4: Colgante, NC
PIO5: Colgante, NC
PIO6: Colgante, NC
PIO7: colgante, NC
PIO8: Salida, PIN de salida del indicador de estado del módulo
PIO9: Salida, PIN de salida del indicador de conexión del módulo
PIO10: Colgante, NC
PIO11: entrada, extracción débil, PIN de configuración de comando AT, memoria de borrado del host (Nota 3)

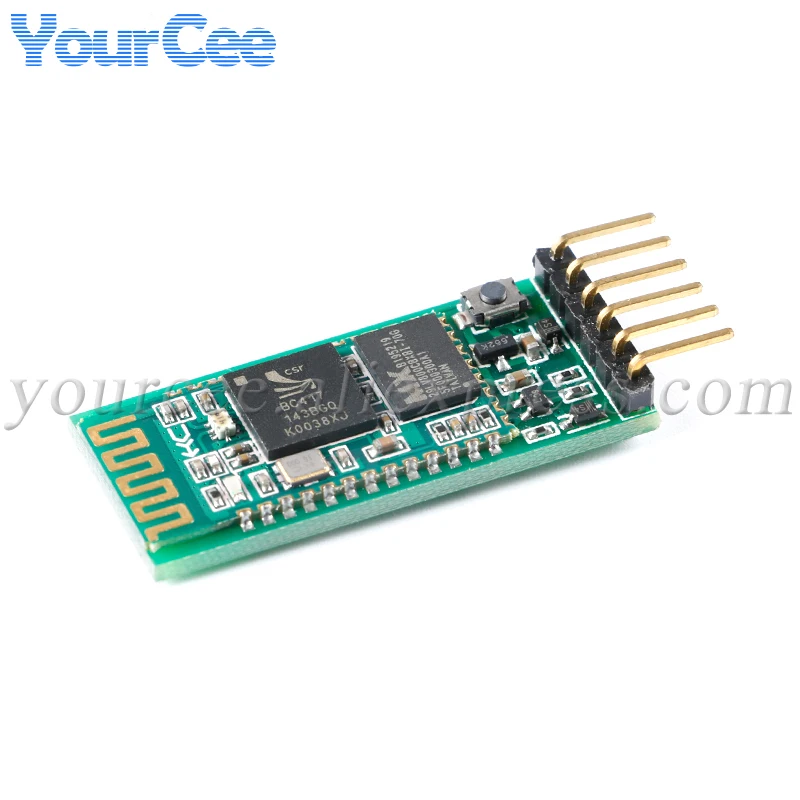

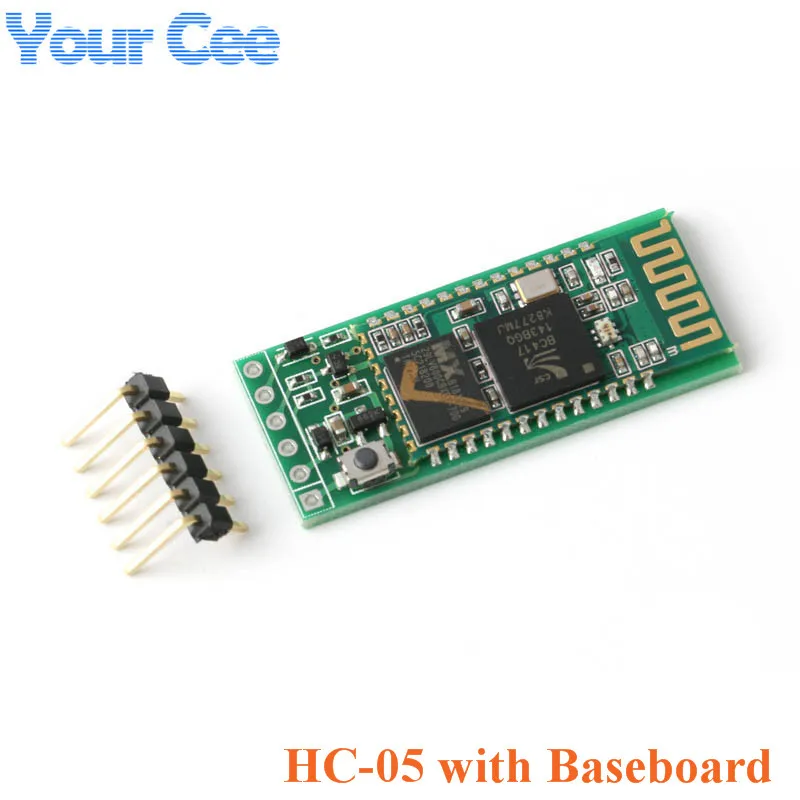

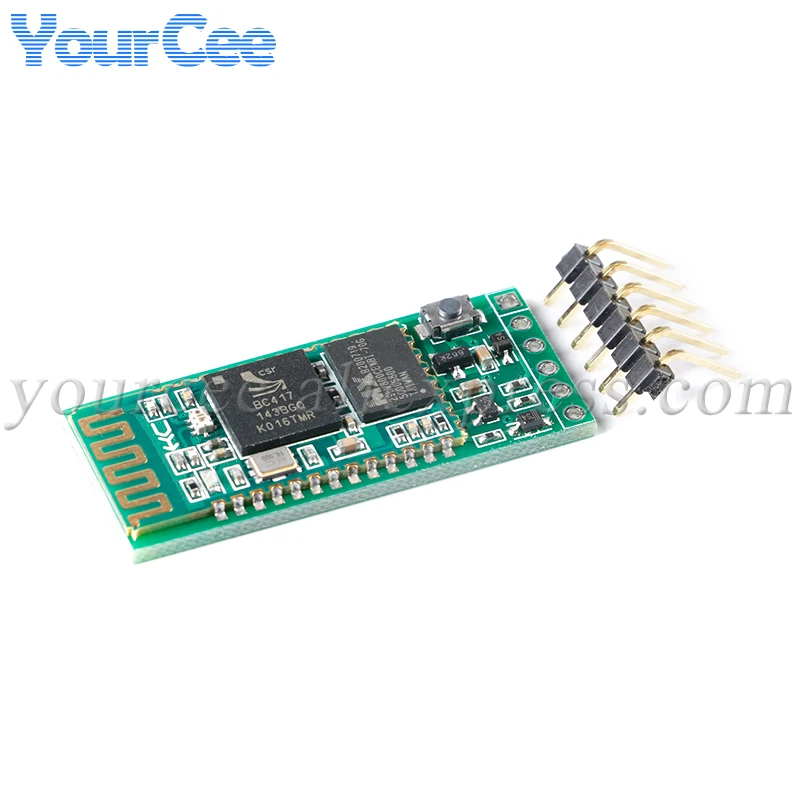

Pin: Salida baja cuando no está conectado, salida alta cuando está conectado, KEY es el PIN de configuración del comando AT, y la función del botón es la misma.
Botón: Equivalente a tirar de 3/4 pines alto/inferior, utilizado con el comando AT (la mayoría de los comandos AT, debe presionar el botón para enviarlo).

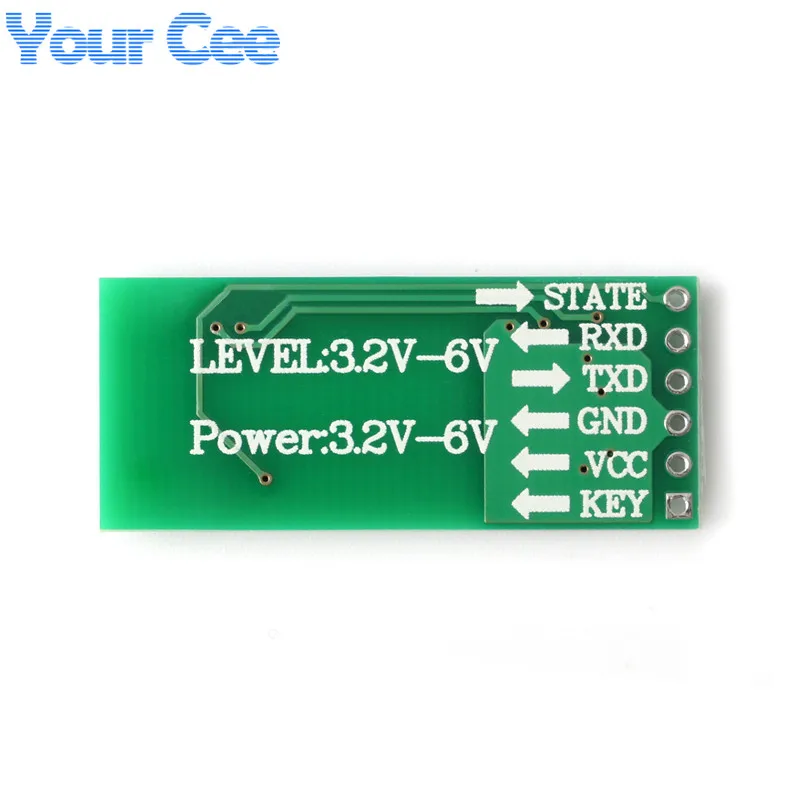

Descripción del voltaje: el voltaje de entrada es de 3,2-6V, la fuente de alimentación viene con conexión anti-reversa, pero la conexión inversa no funciona. El indicador indica: cuando el host no registra la dirección esclava, parpadea rápidamente; cuando el host registra la dirección esclava, parpadea lentamente; el esclavo no está conectado. Cuando está parpadeando; después de la conexión, el maestro y el esclavo son ambos LED parpadeando y deteniéndose.
Descripción de la interfaz: el nivel de interfaz es 3,2-6V, que se puede conectar a varios microordenadores de un solo chip (para Arduina, 51, AVR, PIC, ARM, etc.), el MCU de 5V se puede conectar directamente. Conexión directa al puerto serie del microcontrolador, no puede pasar el chip MAX232.
Distancia de comunicación: la distancia efectiva es de 10 metros en un entorno abierto.
Formato de comunicación: después de que el emparejamiento sea exitoso, se puede usar como un puerto serie dúplex completo sin ningún protocolo compatible con Bluetooth. Formato de comunicación común predeterminado: 9600, 1, N (El comando AT puede establecer el bit de parada en 2, control par o impar).
Configuración maestro-esclavo: el módulo es maestro-esclavo, el valor predeterminado de fábrica es esclavo y el host se puede cambiar mediante el comando AT.
Predeterminado: esclavo, velocidad de 9600 baudios, contraseña de emparejamiento 1234, luz de estado LED encendida.
Banda de frecuencia de trabajo: 2,4G
Interfaz de comunicación: nivel TTL UART3.3V
Voltaje de funcionamiento: 3,0-3,6 V
Soporte RSSI: No compatible
Nivel de comunicación: 3,3 V
Potencia de transmisión: hasta 4dBm
Distancia de referencia: 10M
Velocidad del aire: 2Mbps
Interfaz de antena: Antena PCB integrada
Corriente de comunicación: 40mA
Sensibilidad de recepción: -85dBm @ 2Mbps
Humedad de trabajo: 10% ~ 90%
Temperatura de almacenamiento: -40 ° C ~ + 85 ° C
Temperatura de trabajo: -25 ° C ~ + 75 ° C

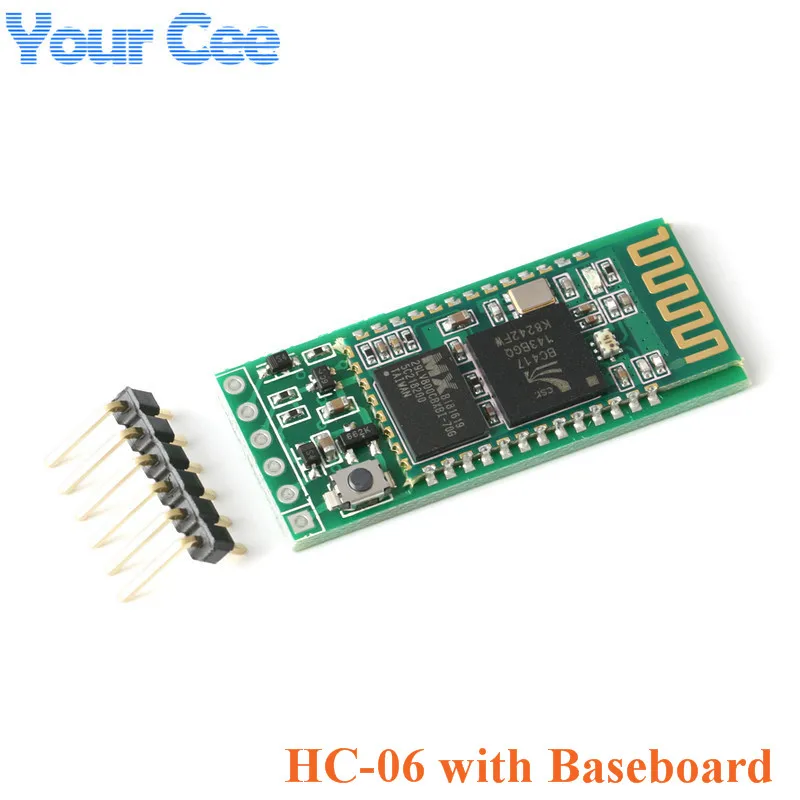

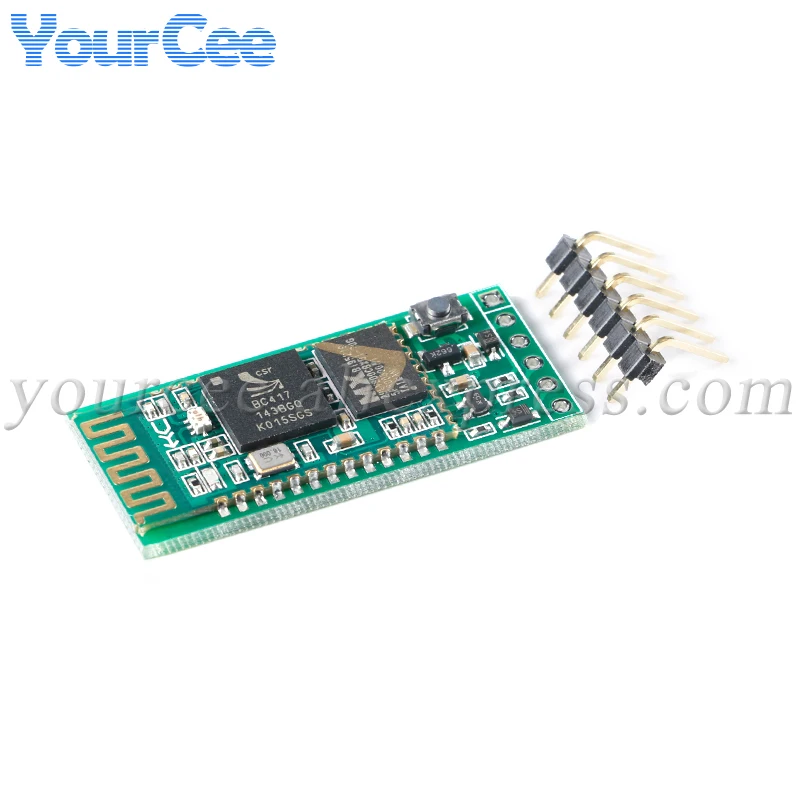

Pin: Conexión UART estándar, RXD y TXD están conectados de forma cruzada con el puerto serie DE LA MCU. Entrada EN de alto nivel para borrar la memoria de emparejamiento del host.
Configuración de AT: cuando el módulo no está emparejado después del encendido, es el modo AT y se pueden establecer los parámetros del módulo. El ajuste AT no requiere un botón, no es necesario levantar 34 pies.

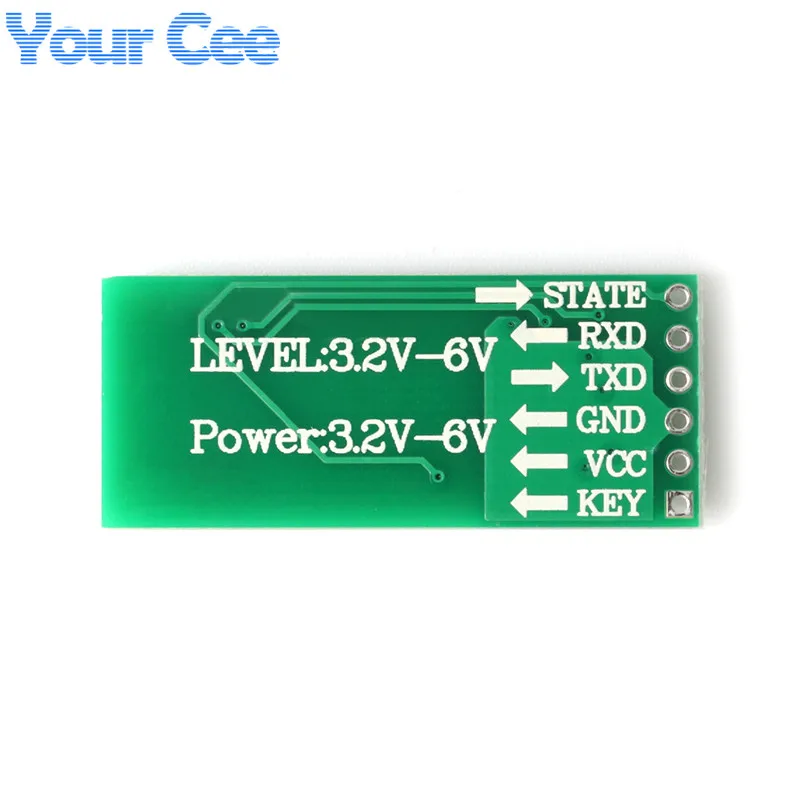

Descripción del voltaje: el voltaje de entrada es de 3,2-6V, la fuente de alimentación viene con conexión anti-reversa, pero la conexión inversa no funciona.
Indicación de Estado: antes de la conexión, cuando el host no registra la dirección esclava, se encenderá 110MS cada 200ms segundos; cuando el maestro registra la dirección esclava, se iluminará 750MS cada 1,5 segundos; el esclavo se encenderá 110MS cada 200ms segundos. Después de la conexión, la luz indicadora está encendida.
Descripción de la interfaz: el nivel de interfaz es 3,2-6V, que se puede conectar a varios microordenadores de un solo chip (para Arduina, 51, AVR, PIC, ARM, etc.), el MCU de 5V se puede conectar directamente. Conexión directa al puerto serie del microcontrolador, no puede pasar el chip MAX232.
Distancia de comunicación: la distancia efectiva es de 10 metros en un entorno abierto.
Formato de comunicación: después de que el emparejamiento sea exitoso, se puede usar como un puerto serie dúplex completo sin ningún protocolo compatible con Bluetooth.
Configuración maestro-esclavo: el módulo es maestro-esclavo, el valor predeterminado de fábrica es esclavo y el host se puede cambiar mediante el comando AT.
Predeterminado: esclavo, velocidad de 9600 baudios, contraseña de emparejamiento 1234, luz LED de estado encendida
