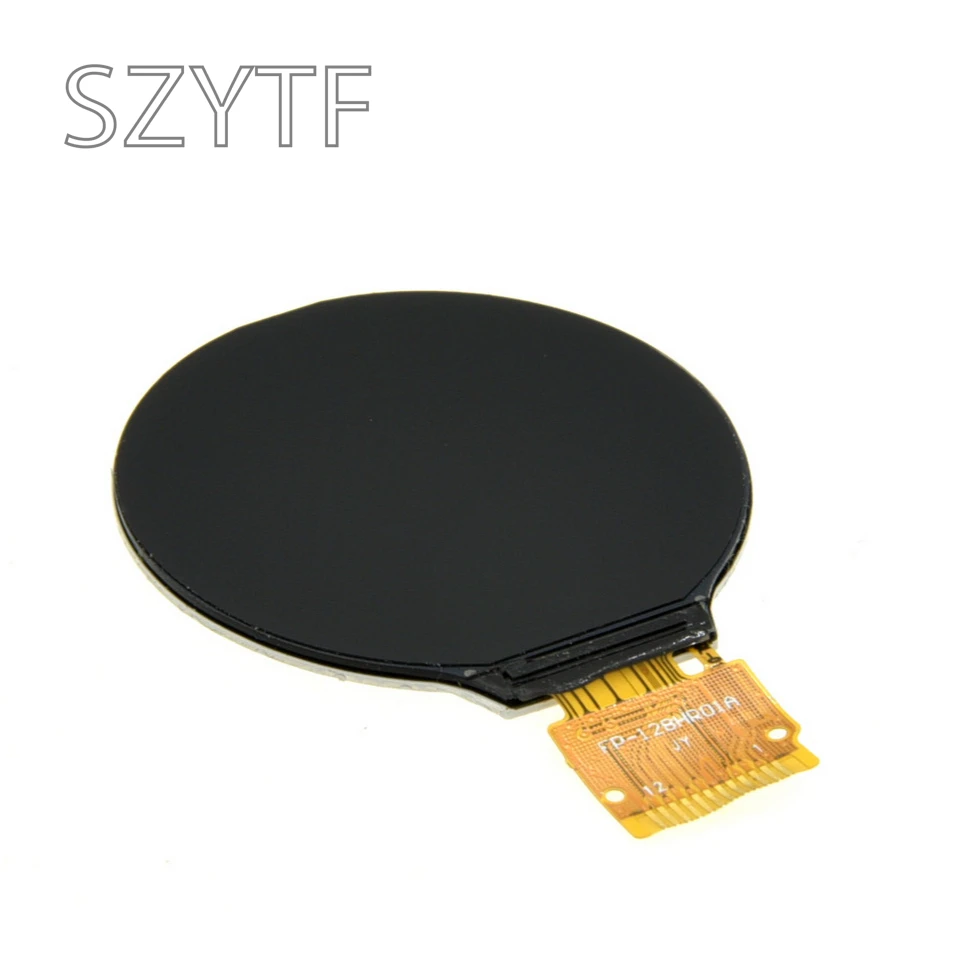

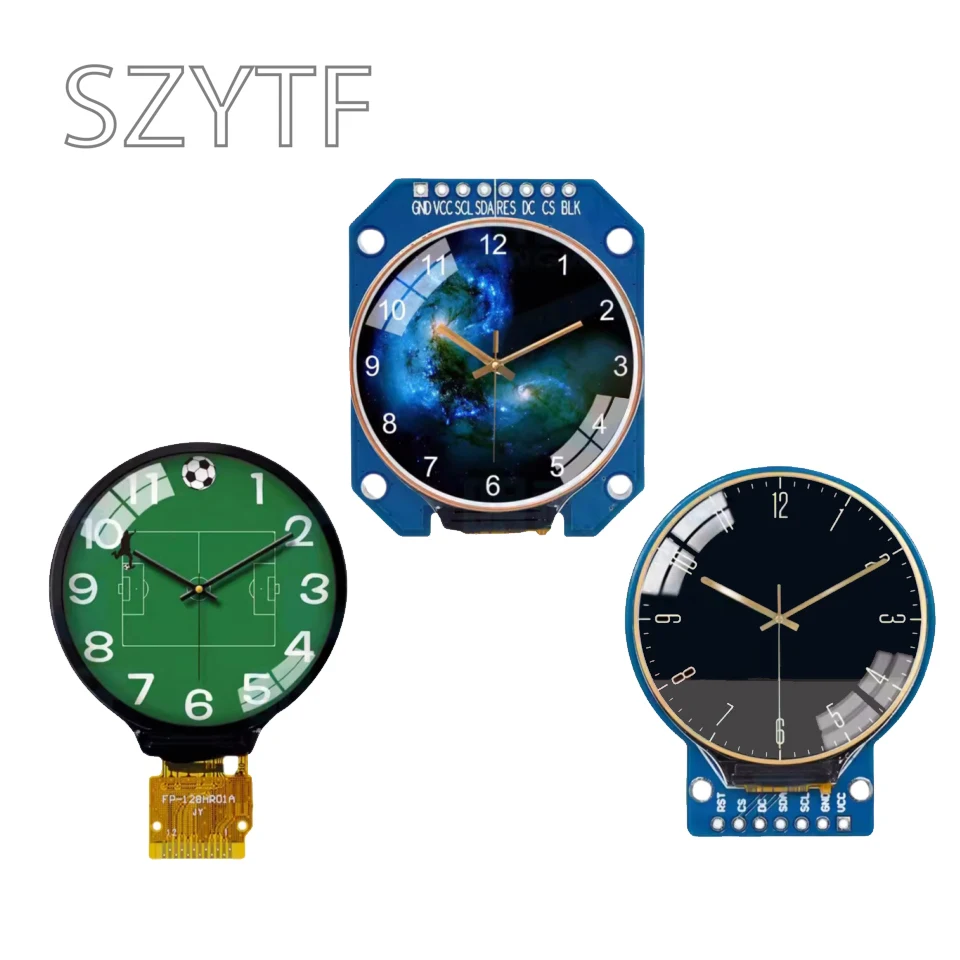

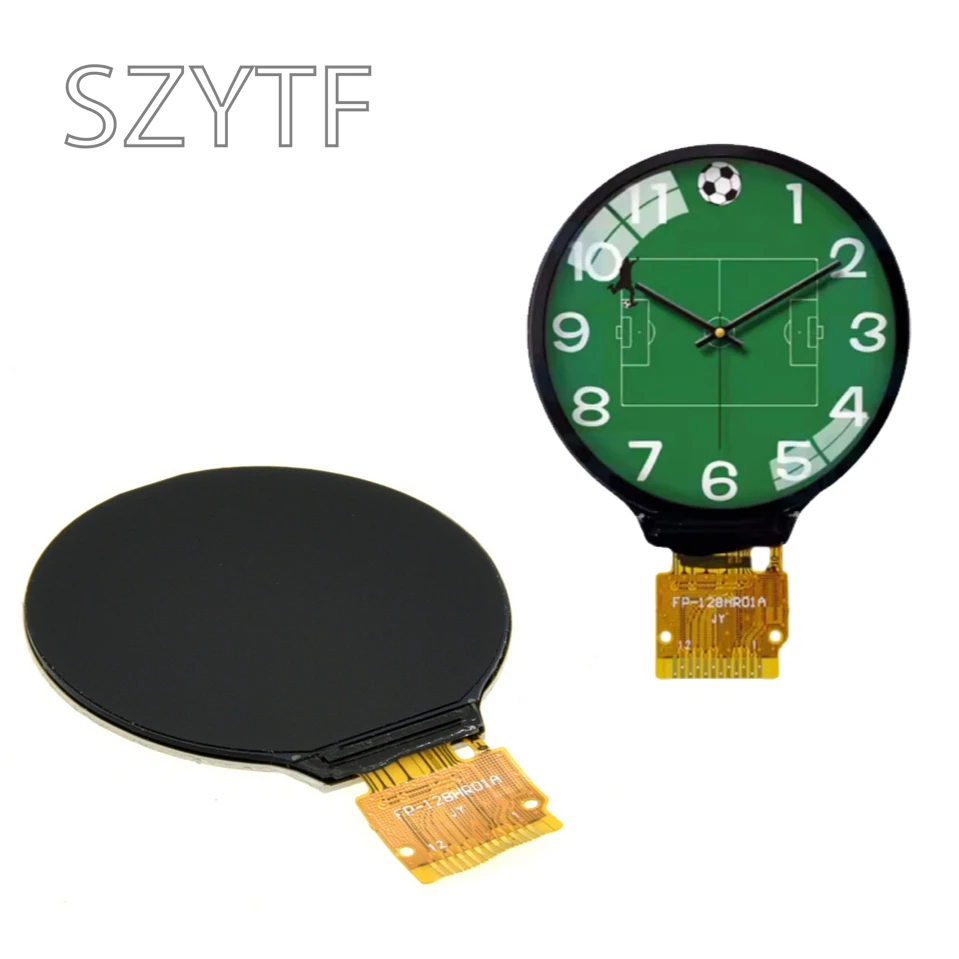

Módulo de pantalla TFT LCD de 1,28 pulgadas, controlador RGB redondo de 240x240, GC9A01, interfaz SPI de 4 cables, PCB de 240x240 para Arduino

Parámetro del producto

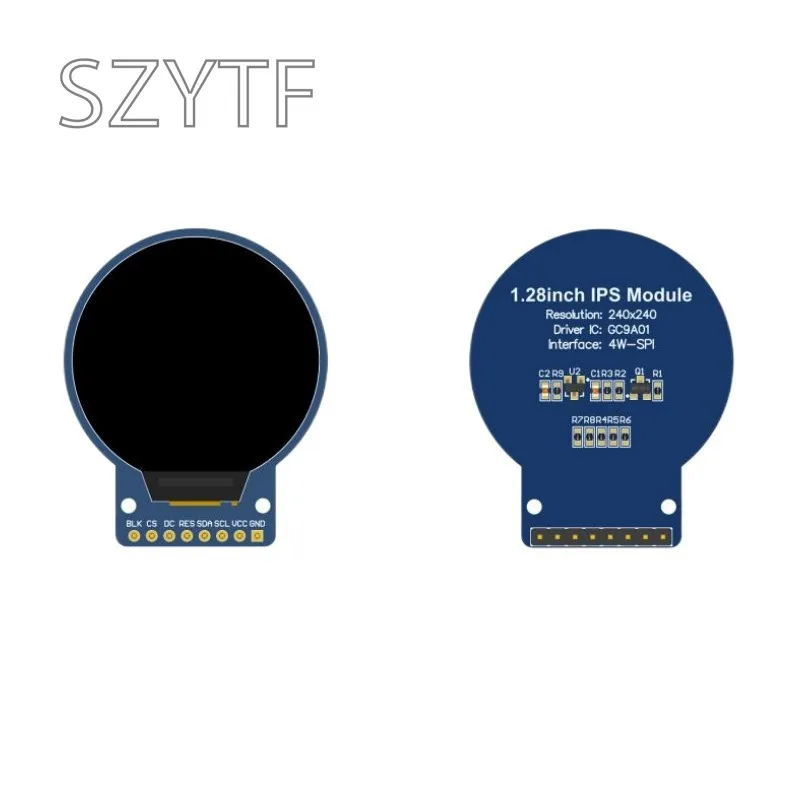

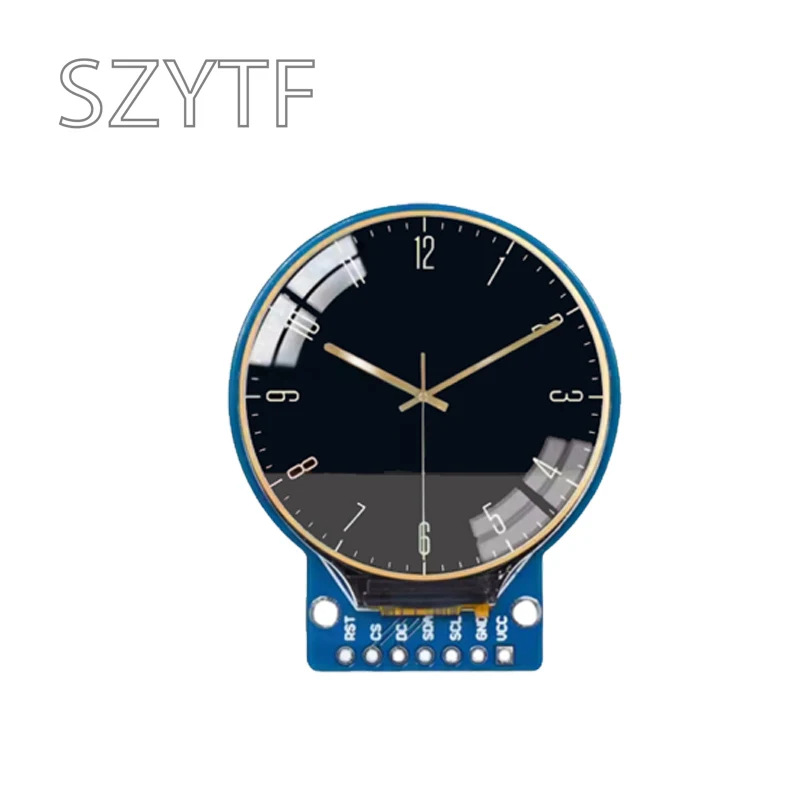

【Placa redonda del módulo TFT de pantalla redonda de 1,28 pulgadas】

■

■

■

■

■

■

■

■

■

■ Temperatura de funcionamiento:-20℃~70℃

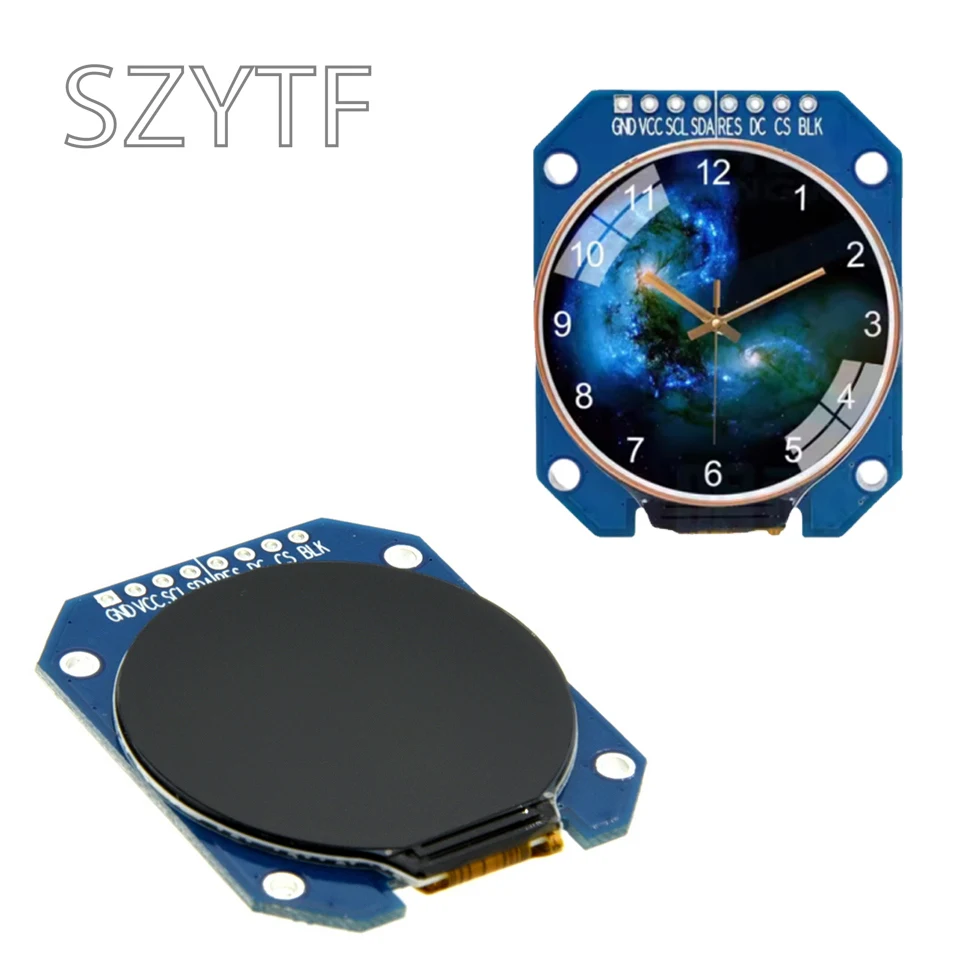

【Placa cuadrada del módulo TFT de pantalla redonda de 1,28 pulgadas】

■ Tamaño de la pantalla: 1,28 pulgadas

■ Material redondo: HD IPSLCD

■ Resolución: 240x240

■ Chip controlador: GC9A01

■ Interfaz de comunicación: 4LineSPl

■ Color de la pantalla: RGB a todo color

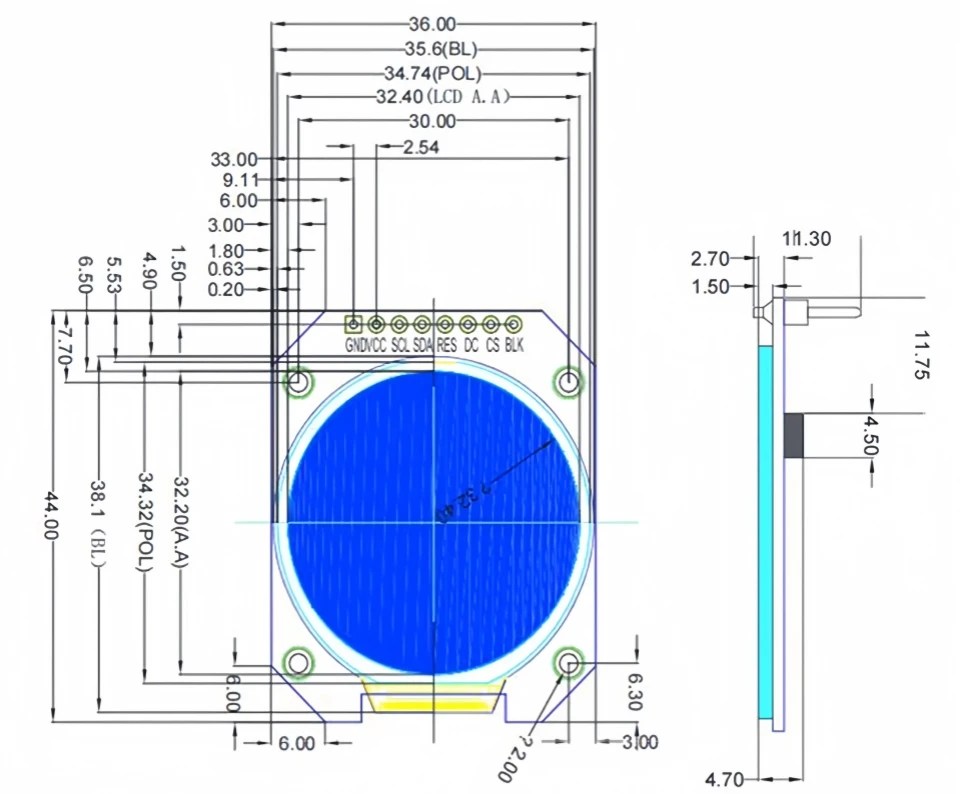

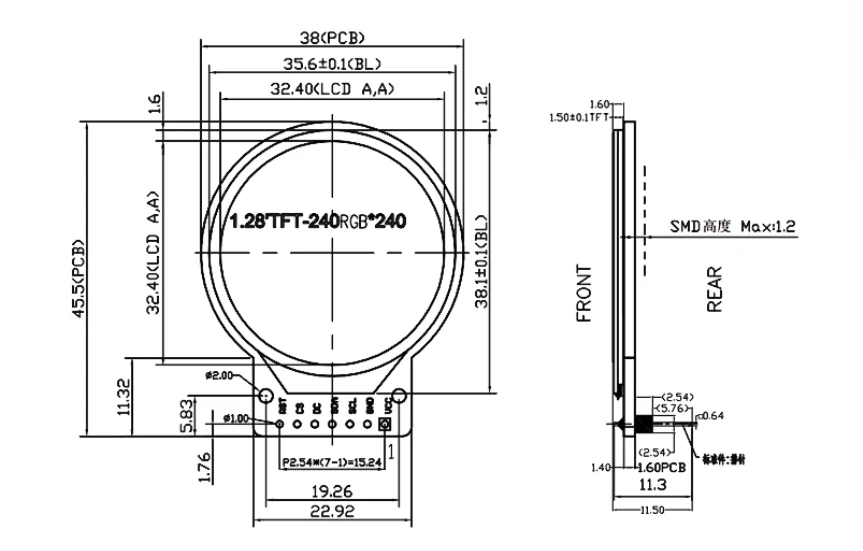

■ Dimensiones totales: 44(H)x36(V)x2,8(D)mm

■ Tamaño de la pantalla: 32,4x32,4 mm

■ Paso de píxeles: 0,135 (H) x 0,135 (V)

■ Número de pines: 8 pines (pin de una sola línea con espaciado de 2,54 mm)

■ Corriente de trabajo: 20ma

■ Voltaje del variador: 3,3 V.

■ Dirección de ver: vista de AlI

■ Tipo de retroiluminación: 2 LED blancos paralelos

■

Definición de interfaz

【Placa redonda del módulo TFT de pantalla redonda de 1,28 pulgadas】

PIN SÍMBOL

1 RST

2 CS

3 DS

4 SDA

5 AÑOS

6 TIÑOS

7 VCC

【Placa cuadrada del módulo TFT de pantalla redonda de 1,28 pulgadas】

PIN SÍMBOL

1 segundo

2 VCC

3 ARRIBA

4 SDA

5 RES

6 CC

7 CS

8 AZUL
