Descripción

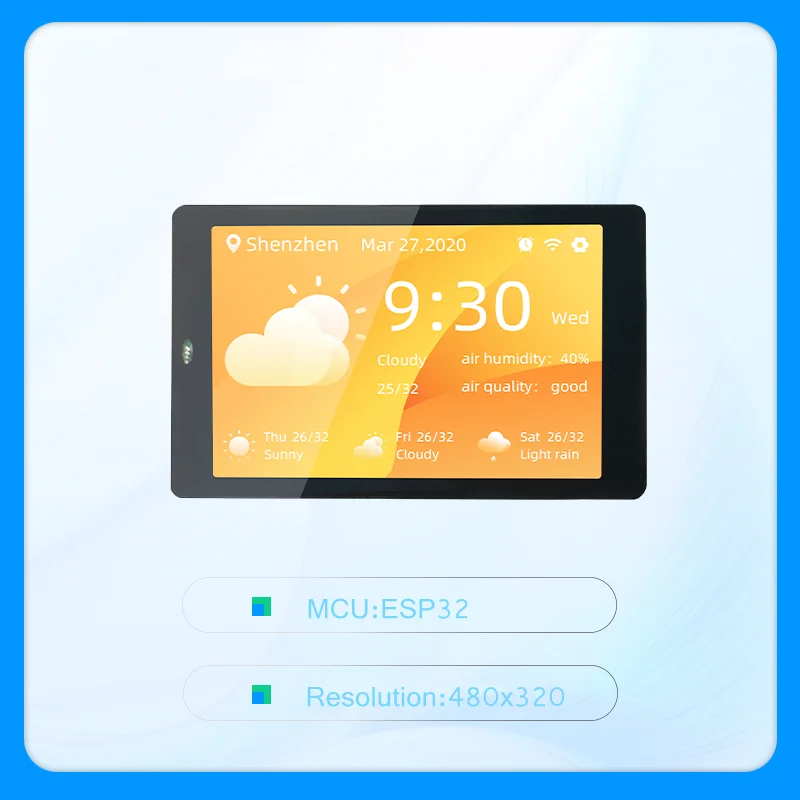

Se trata de una placa de desarrollo ESP32 con una pantalla táctil a color de 3,5 pulgadas. La pantalla táctil permite una nueva forma de interactuar con el ESP32. La placa está equipada con un firmware de interfaz gráfica de usuario (GUI), que admite la programación gráfica de arrastrar y soltar y ayuda a los usuarios a desarrollar una plataforma de control personalizada

Características

1 、 Módulo altamente integrado con bajo consumo de energía

2 、 Pantalla multitáctil capacitiva de 2 puntos de 3,5 pulgadas 320x480 para interacciones fáciles

3. Fácil de programar usando la programación gráfica de arrastrar y soltar

4. Conectividad inalámbrica con Wi-Fi y BLE

5. Personalice funciones como la operación de botones, control de voz y operación de la cámara a través de las interfaces de expansión.

Especificaciones

SoC: Módulo

CPU:Dual-Core Xtensa @ 32-bit LX6 MCU

Conectividad: 802,11 b/G/n 2,4 GHz Wi-Fi Bluetooth V4.2 BR/EDR y estándares Bluetooth LE

Pantalla: 3,5 pulgadas, LCD @ 320x480 capacitiva con multitáctil de 2 puntos

Fuente de alimentación: DC 5V/2A. 5V/1A

Temperatura de funcionamiento: -20 a + 85 °C

Interfaz de soporte: TP/LCM/2LDO/RST/Tipo-C/UART

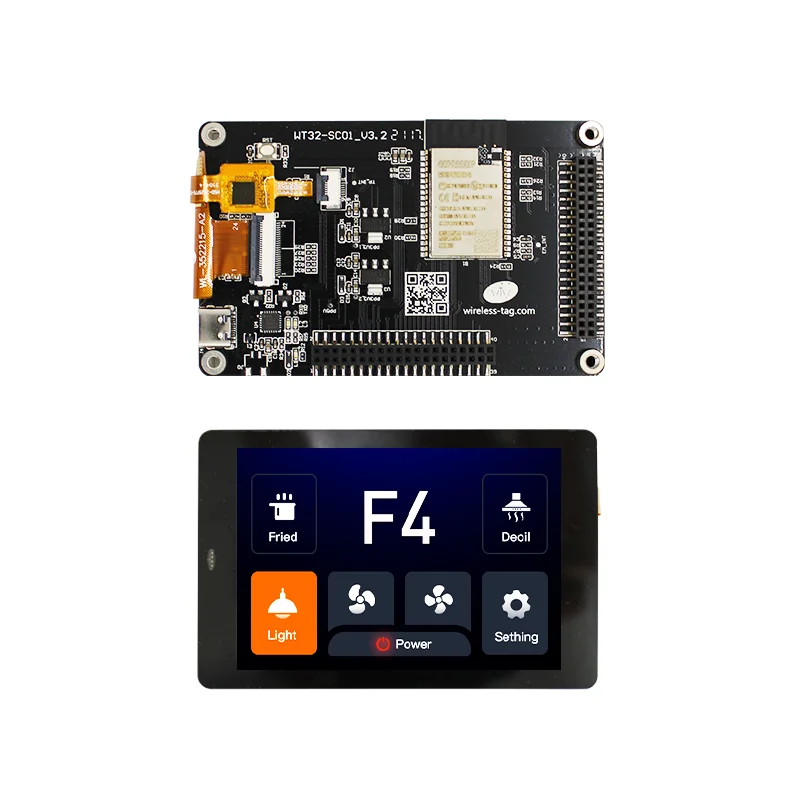

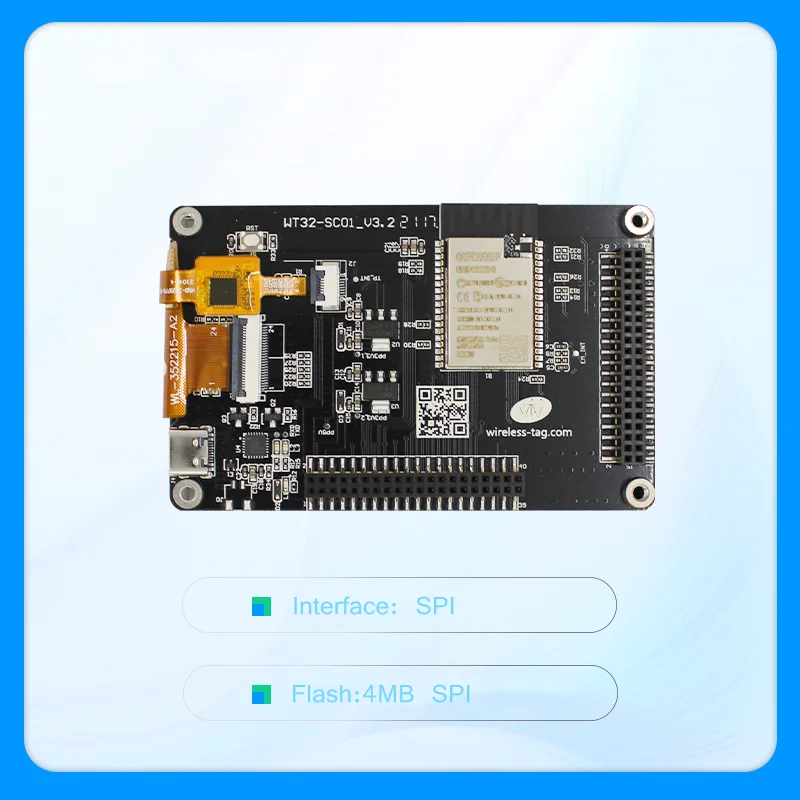

Los siguientes recursos de hardware

1) Módulo DE LA ESP32-WROVER-B
El módulo MCU de Wi-Fi + Bt + ble se puede utilizar en todo tipo de aplicaciones. Tiene funciones potentes y amplias aplicaciones. Se puede utilizar en redes de sensores de baja potencia y aplicaciones exigentes, por ejemplo, codificación de voz, transmisión de audio y decodificación de MP3. Los parámetros de este ESP32-WROVER-B son: 8Mbyte PSRAM + 4Mbyte Flash.

2) Interfaz TP
Interfaz de panel táctil capacitivo, interfaz I2C, espaciado de 0,5mm, 6 pines, tipo abatible.

3) Interfaz de pantalla LCM de 3,5 pulgadas, interfaz SPI, espaciado de 0,5mm, 24 pines. Esta interfaz SPI está conectada a la interfaz HSPI de hardware de esp32, la frecuencia del reloj operativo puede
Alcanza los 80MHz. Los parámetros de la pantalla utilizados son: 320 * RGB * 480; resolución: * RGB; Modelo de pantalla: 2. 2.

4) Gestión de energía
Dos LDOS de salida de 3,3 V, uno suministra energía a la propia placa, el otro suministra energía a la placa de expansión externa, la fuente de alimentación está separada para evitar que la placa de expansión interfiera con la fuente de alimentación de esp32, lo que garantiza la estabilidad de la esp32.

5) Interfaz de alimentación externa
Interfaz de alimentación externa reservada (positivo y negativo como se muestra en el signo +-en la figura), rango de voltaje de entrada 5V-9V, corriente de carga máxima I 2A.

6) Tecla RST
Toque el botón de Reinicio automático para conectarse al pin EN de ESP32. Este botón se puede utilizar para restablecer ESP32.

7) Interfaz tipo C
Interfaz universal de (interfaz tipo C), esta interfaz se utiliza para alimentar la placa de desarrollo, la comunicación UART y la descarga de firmware. El hardware del circuito de descarga implementa el control de flujo de datos, por lo que la descarga de firmware admite la descarga automática con un solo clic.

8-9) Interfaz de placa de expansión
La interfaz de la placa de expansión externa se puede utilizar para fuente de alimentación, comunicación, control, etc. A fin de lograr una expansión funcional para satisfacer las diversas necesidades de los usuarios. Las interfaces 8 y 9 están conectadas por Pin a Pin, por lo que la conexión del circuito de la placa de expansión insertada en la interfaz 8 y la interfaz 9 es la misma, pero solo para cumplir con la experiencia del usuario de instalar la placa de expansión en diferentes direcciones. Simultáneamente: cuando el IO de las dos placas de expansión no entra en conflicto, se pueden insertar dos placas de expansión al mismo tiempo para lograr dos funciones de expansión. Especificaciones de la interfaz de la placa de expansión: Paso de 2,0mm, 2X20Pin, se puede instalar en ambos lados de la fila horizontal. La definición de la interfaz se muestra en la Figura 3-Diagrama de definición de interfaz de edición extendida.

10) Indicador de potencia
El indicador de encendido (luz roja) se ilumina cuando se conecta el cable USB.

11) Indicador de comunicación UART
El indicador TXD y el indicador RXD EN EL UART parpadearán cuando haya flujo de datos.

El paquete incluye

1 x Módulo de visualización de
1 cable USB
