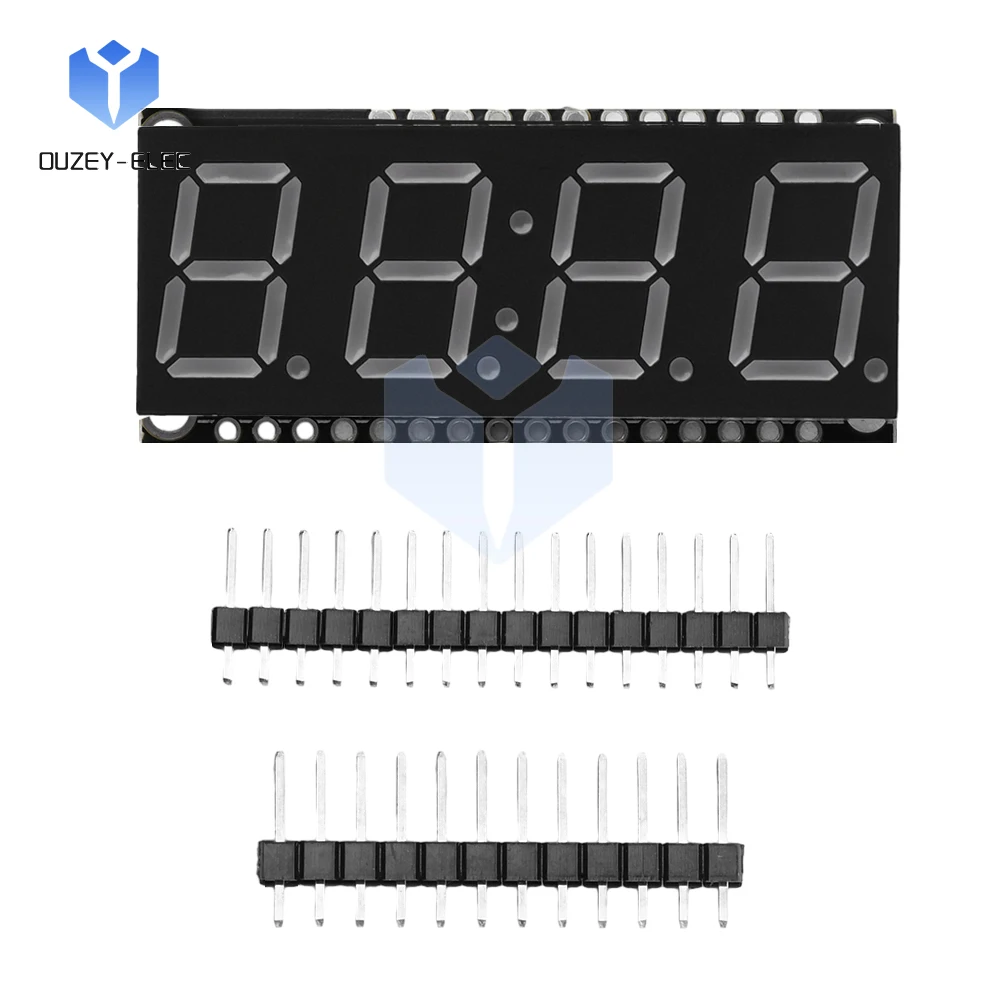

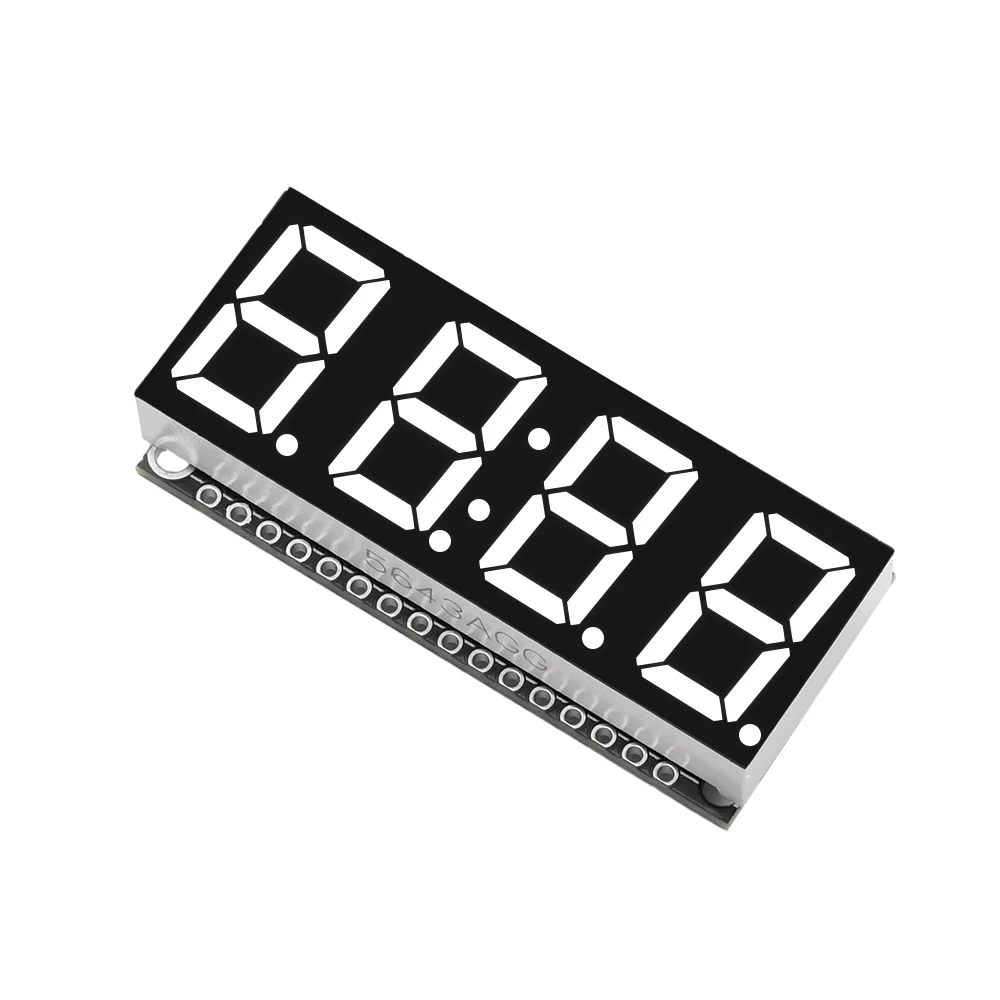

Módulo de pantalla de reloj de Panel de pantalla de 0,56 pulgadas, 4 bits, 7 segmentos, HT16K33, controlador I2C Pin Pinout, módulos de pantalla sin soldadura DIY

Características:
1. Este Módulo de visualización de 0,56 pulgadas de 4 bits y 7 segmentos viene con una función de reloj.
2. Múltiples colores de pantalla disponibles, incluyendo verde, rojo, blanco, amarillo y azul.
3. Esta matriz de visualización de 7 segmentos está multiplexada, y para controlar todos los LED de 7 segmentos, necesita 14 pines.
4. Este módulo puede agregar fácilmente una pantalla digital de 4 dígitos con un punto decimal, que se puede utilizar para crear el "segundo punto de dos puntos" de un reloj.

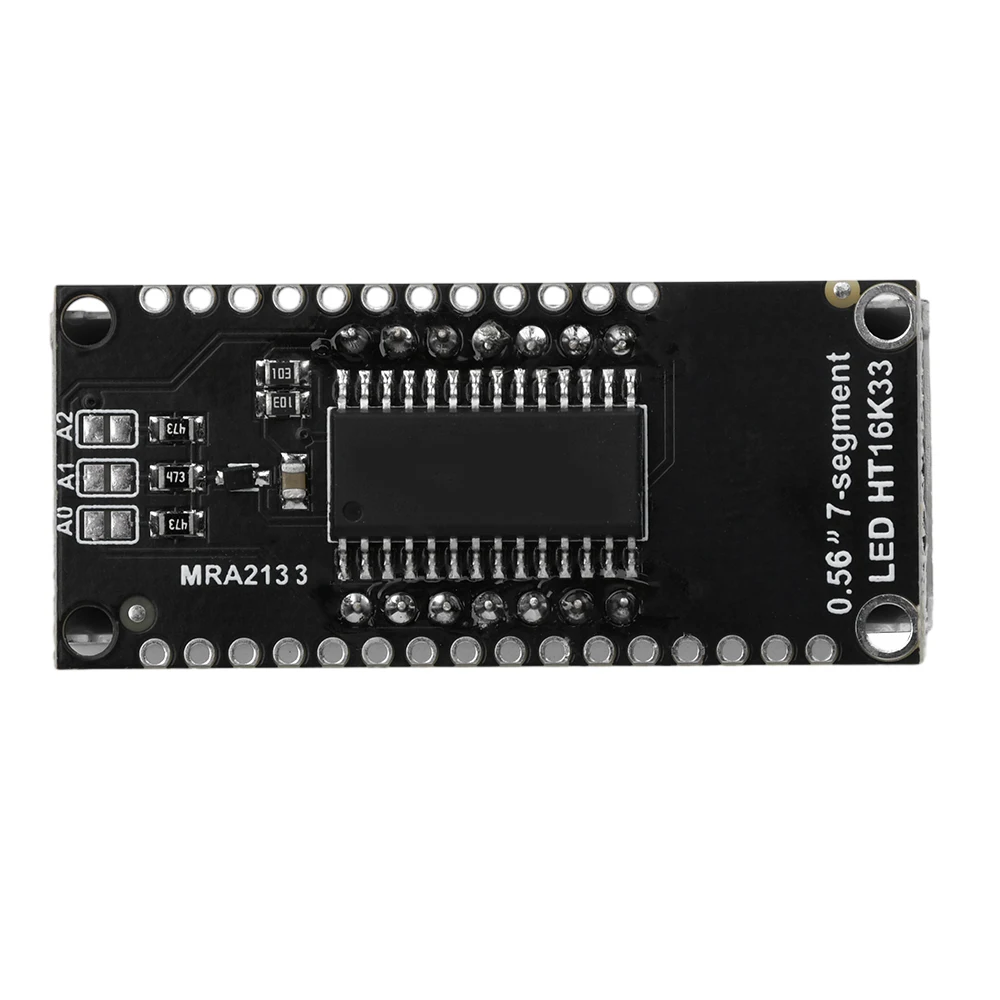

5. El uso de un chip de controlador de matriz (HT16K33) realizará la multiplexación por usted. Debe enviar un comando I2C al CHIP, diciéndole qué LED iluminar, y lo manejará por usted.
6. Como I2C solo utiliza para el control, se puede utilizar con cualquier Placa de desarrollo y puede compartir pines I2C con otros sensores o pantallas.

Parámetro:

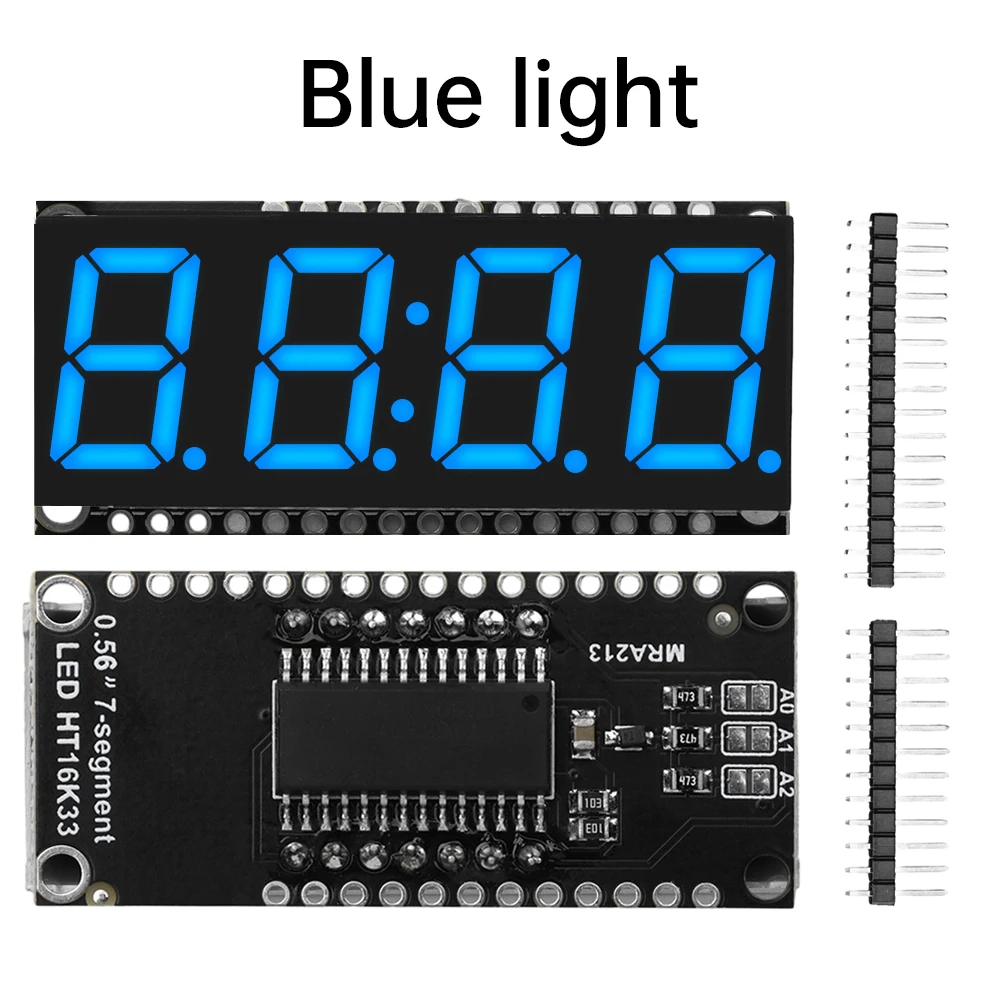

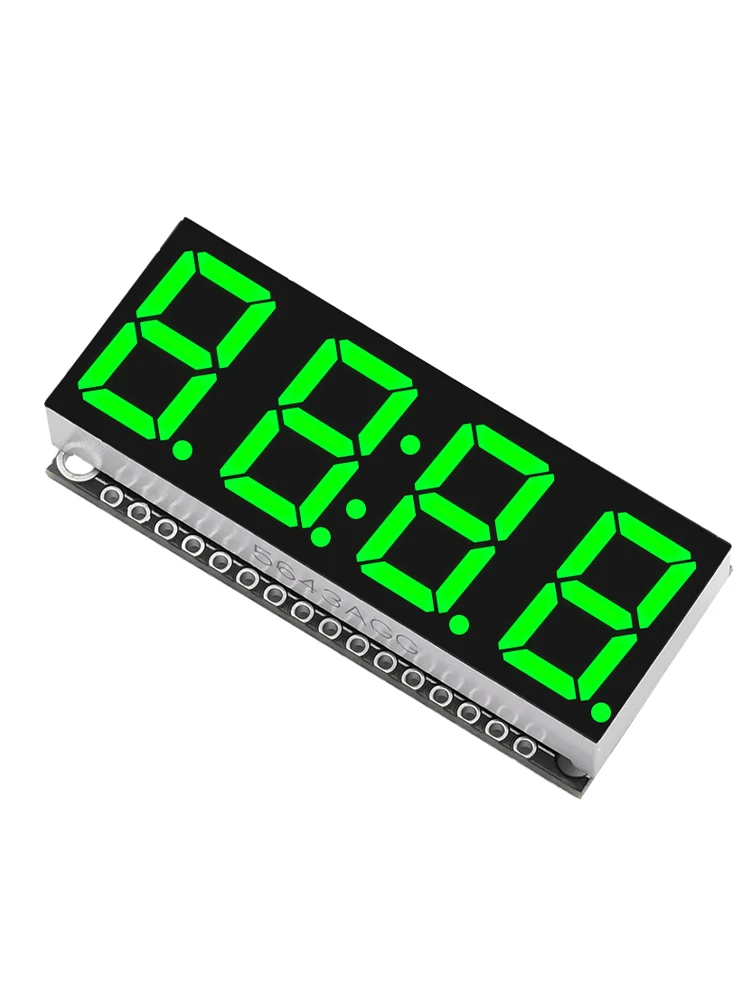

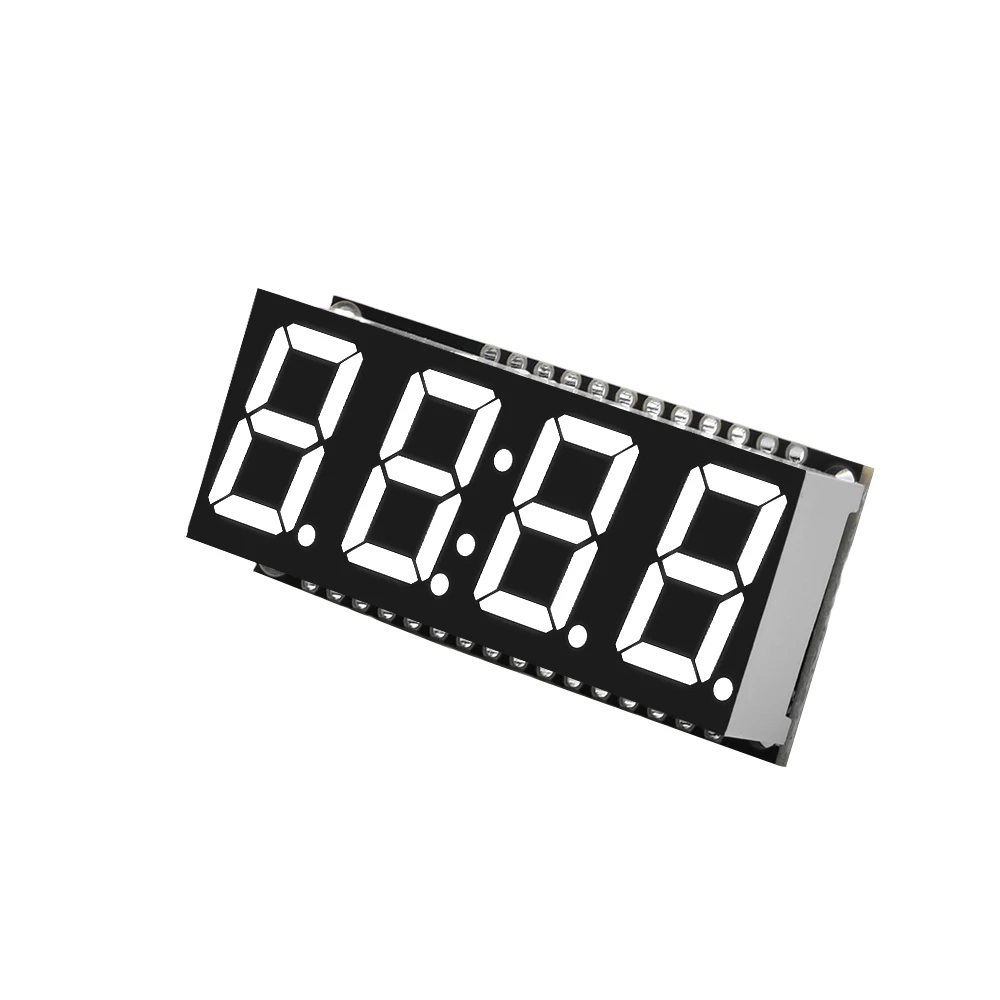

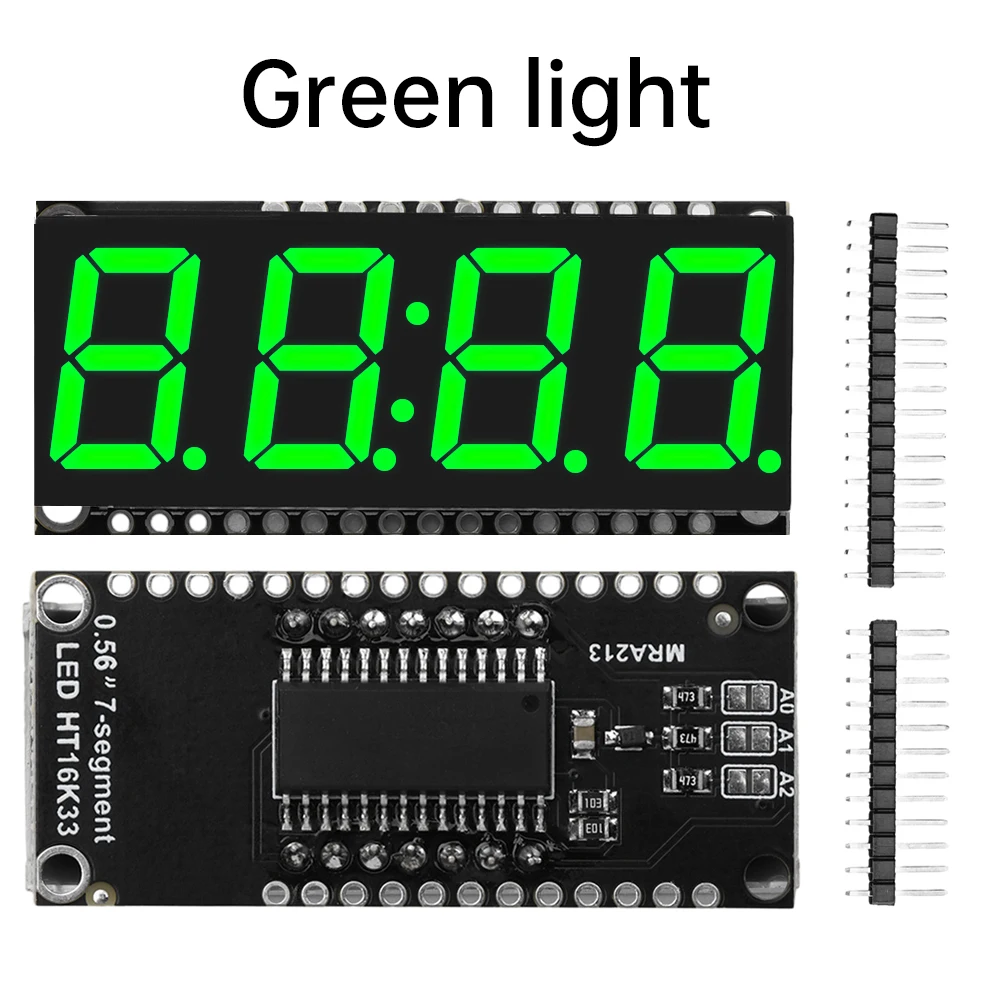

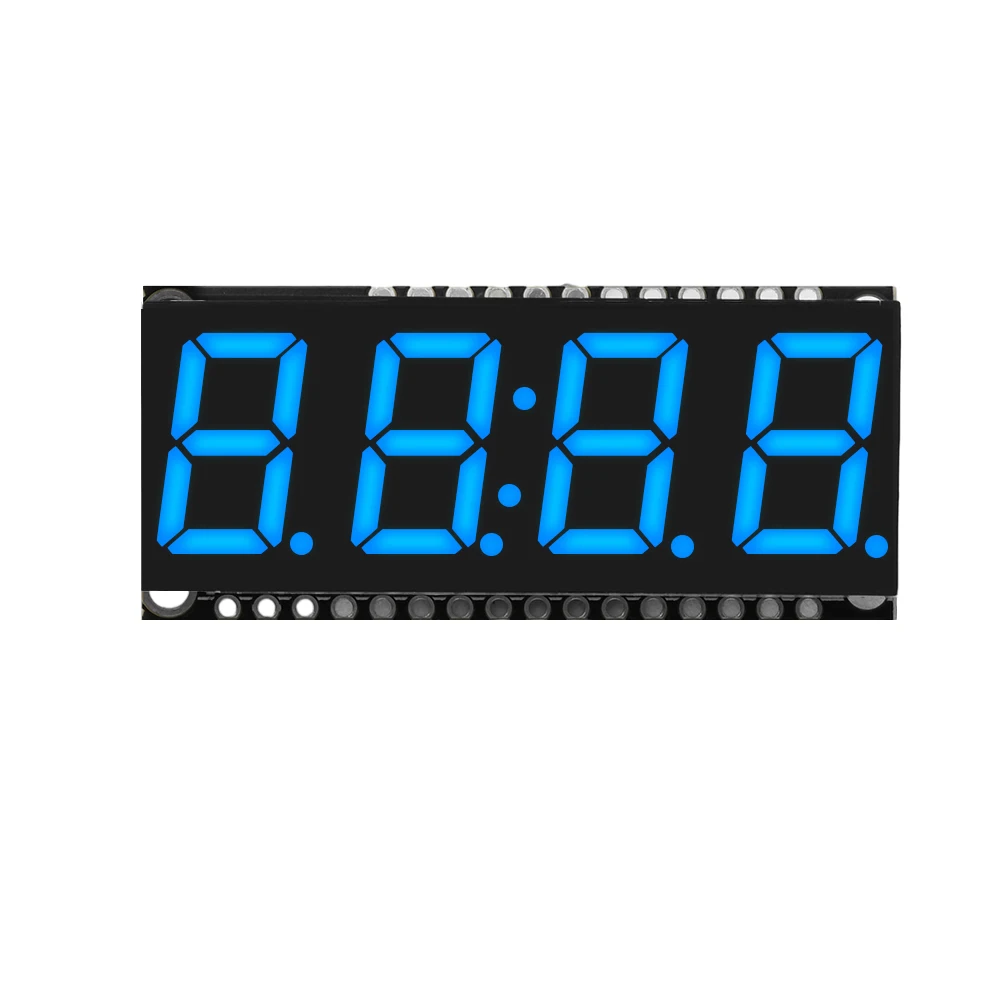

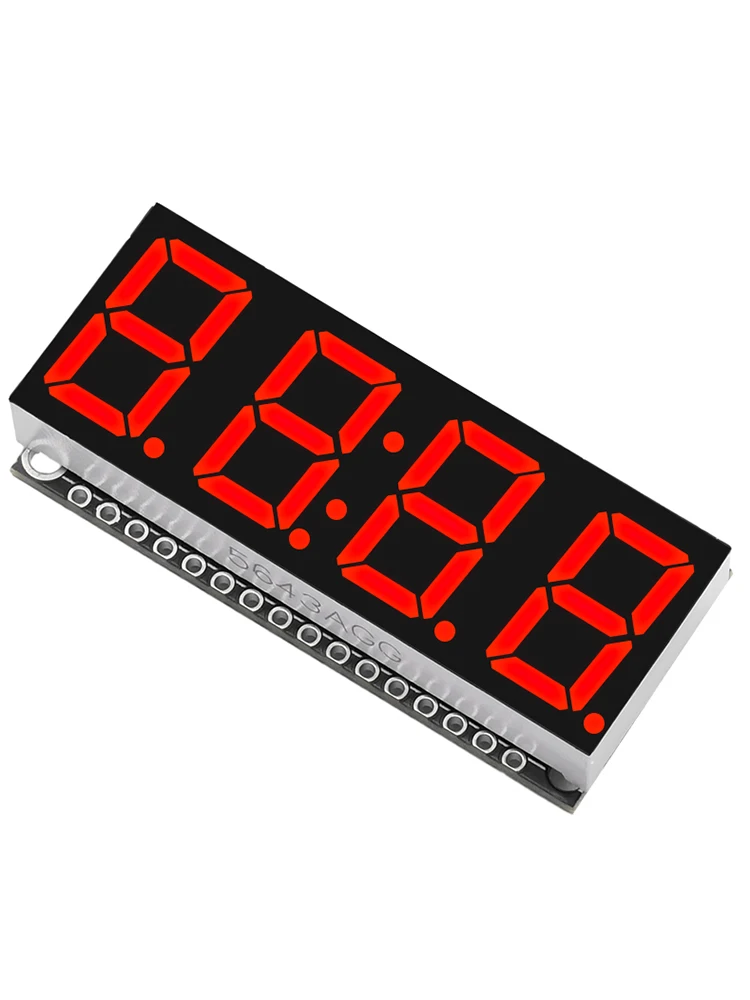

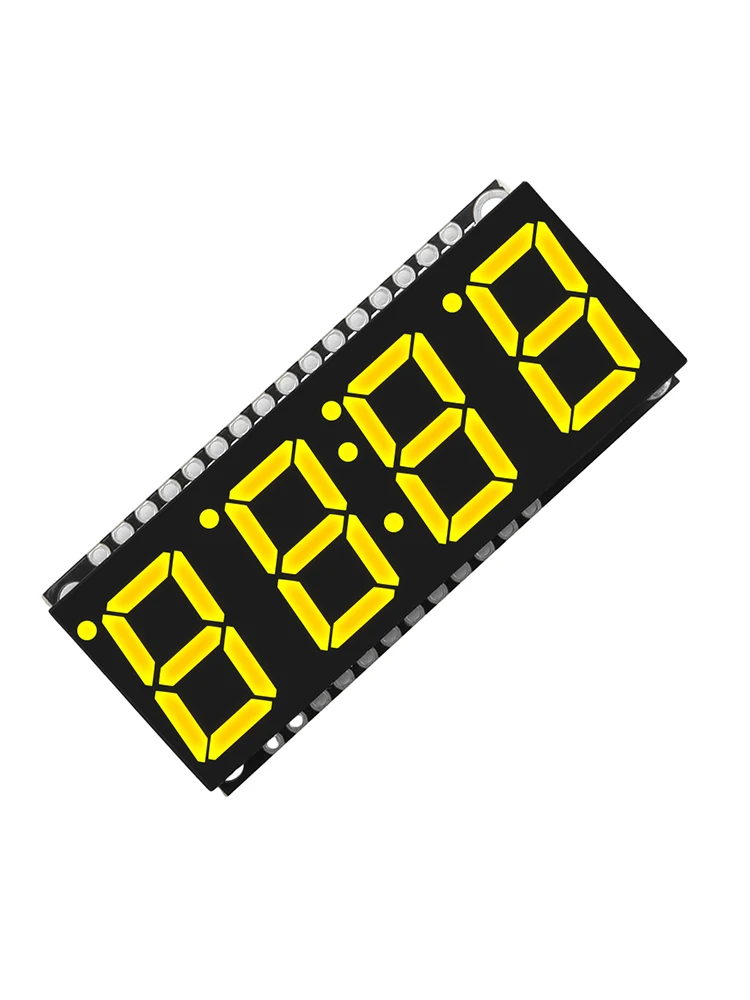

Colores de visualización: rojo, verde, blanco, amarillo, azul

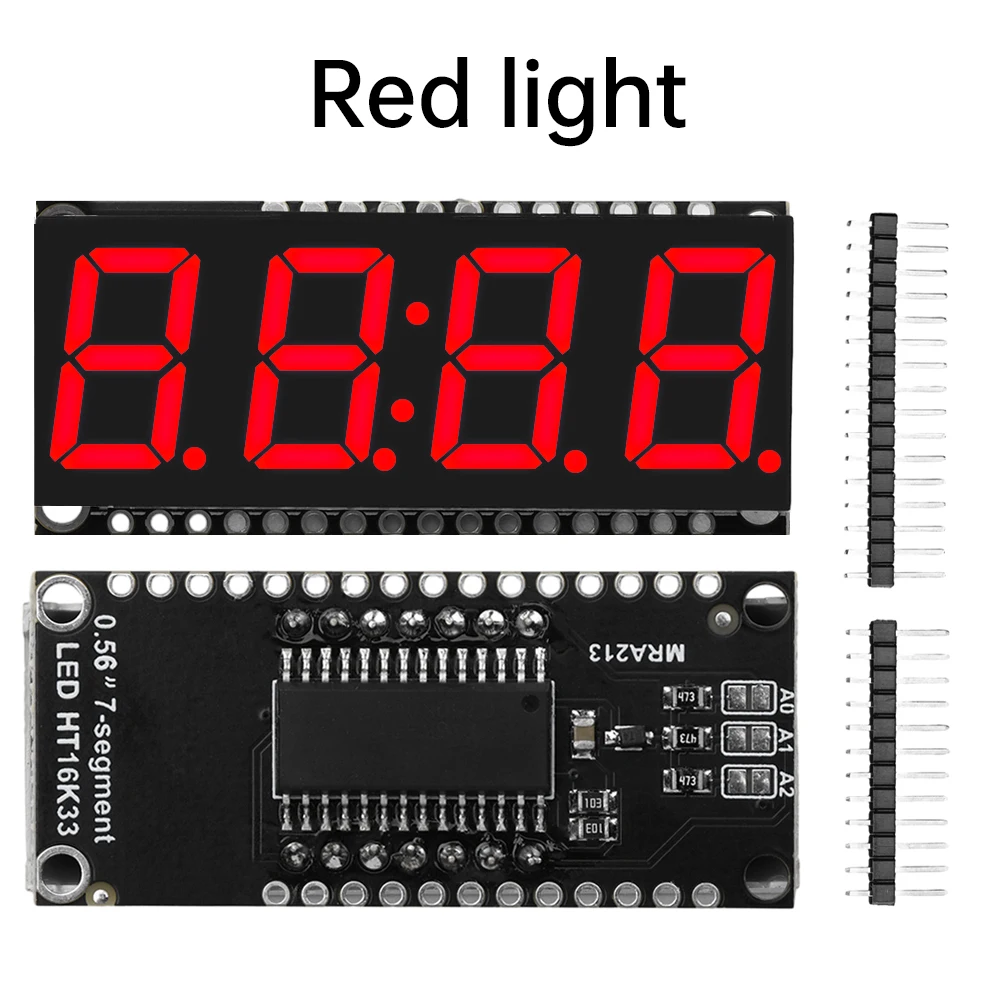

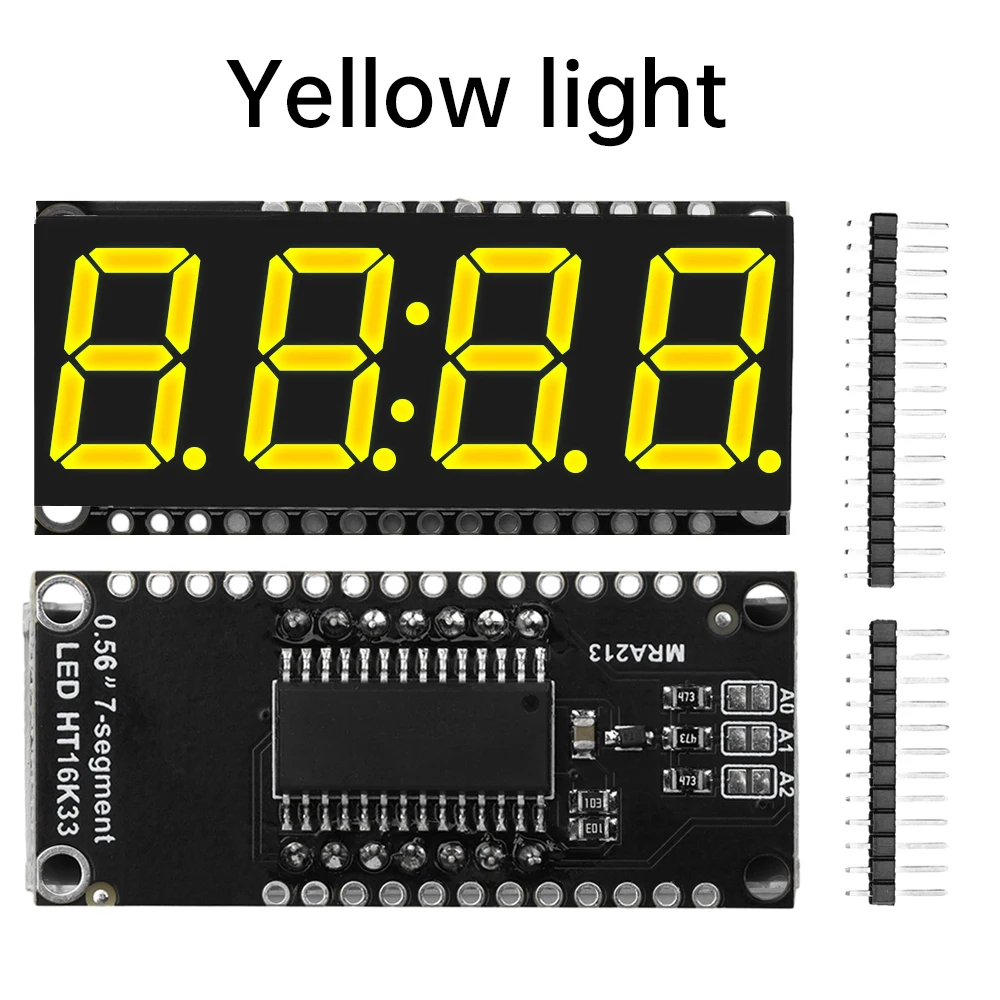

Controlador: HT16K33
Pantalla: 0,56 pulgadas

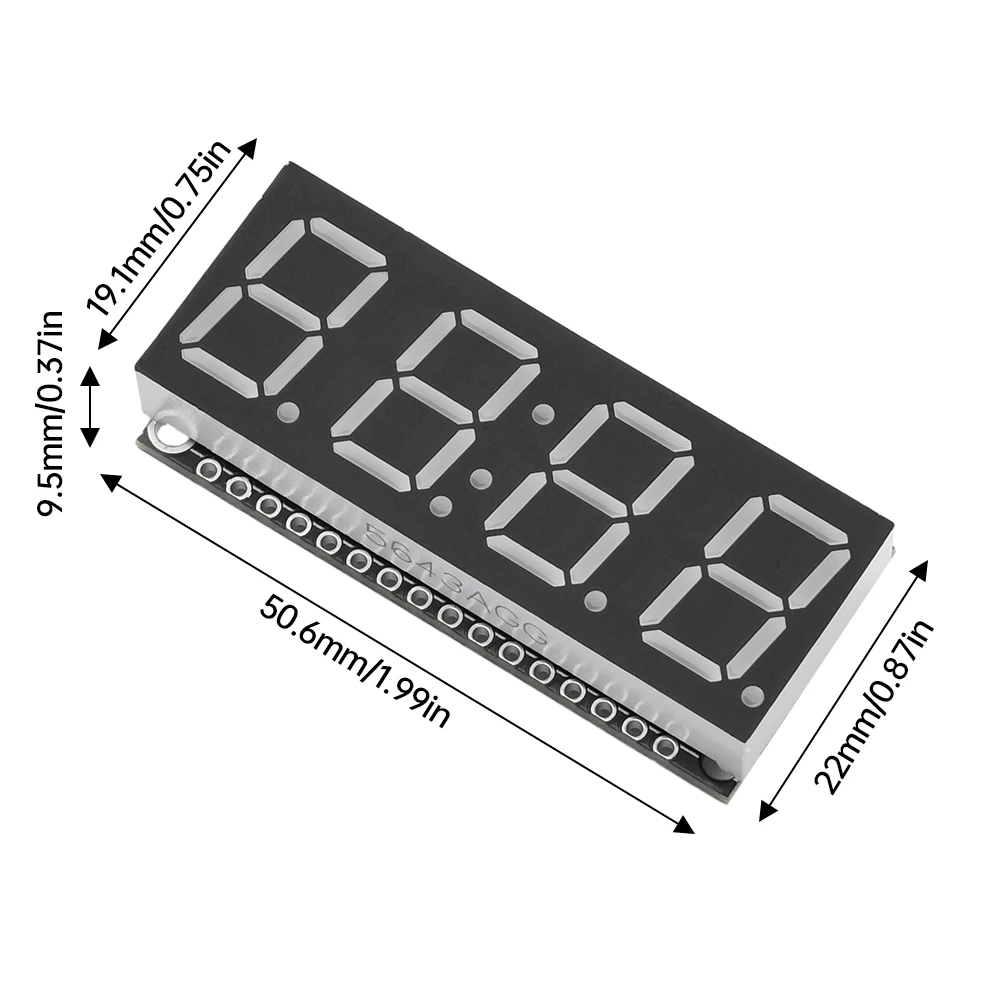

Tamaño de la placa PCB: 50mm x 23mm
Tamaño del monitor de 7 segmentos: 50mm x 19mm

Descripción del producto:
La placa/chip utiliza una dirección I2C de 7 bits entre 0x70-0x77, que se puede seleccionar mediante Jumper; Pantalla de visualización de matriz LED de 7 segmentos de 4 dígitos, pantalla ultra brillante de 4 dígitos de 0,56 pulgadas de alto Azul de 7 segmentos; Emparejado con pines, la matriz se puede fijar a la placa de desarrollo, ¡Es muy fácil de operar y solo tarda unos 5 minutos!

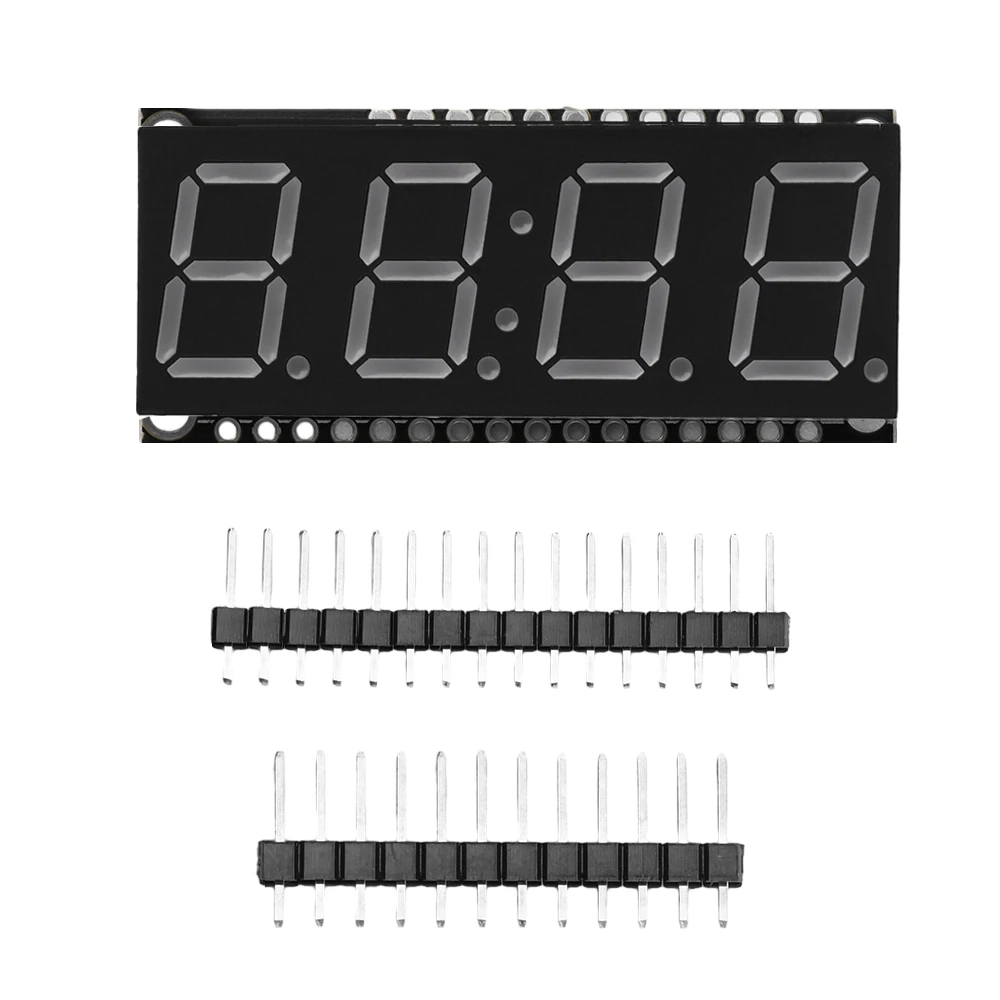

El paquete incluye
1 Módulo
