Descripción

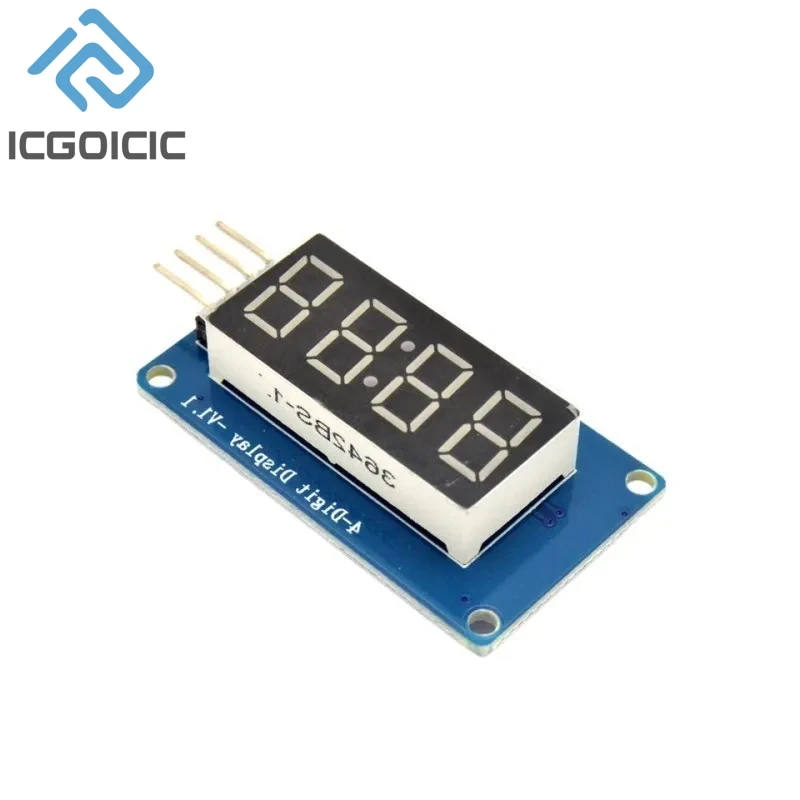

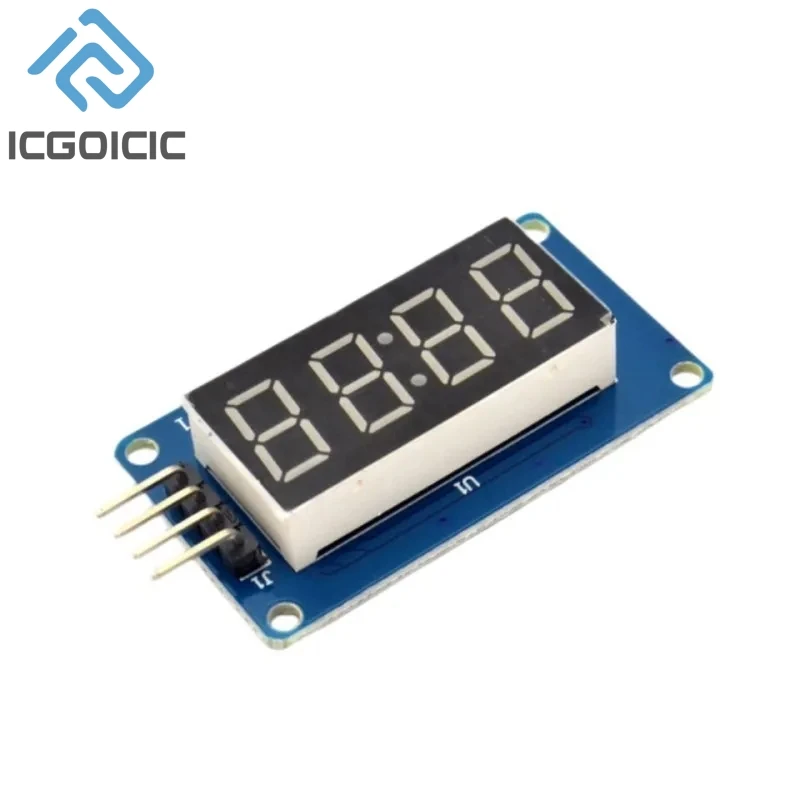

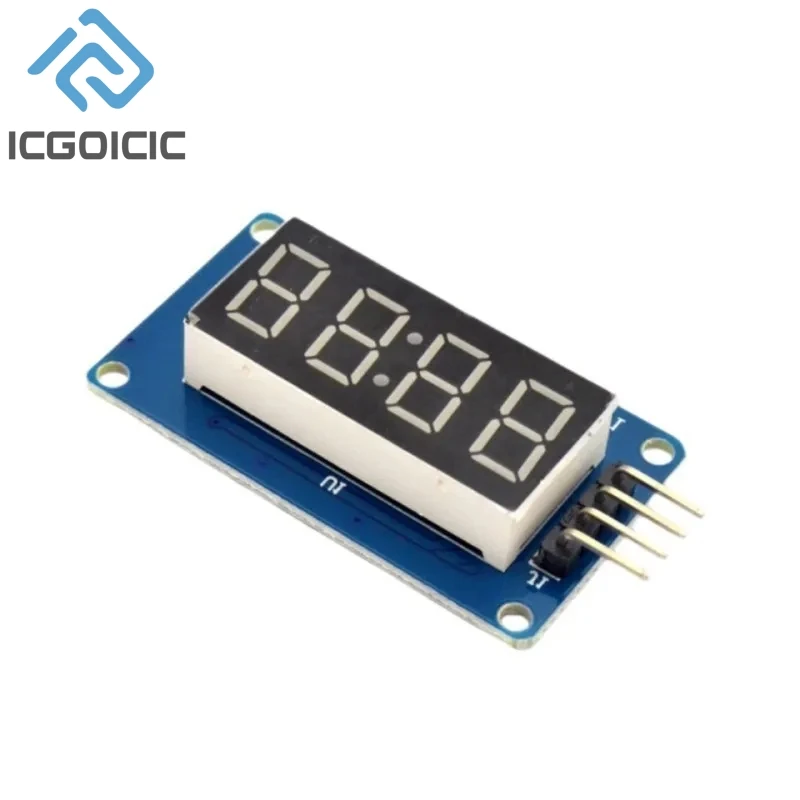

El módulo es un módulo de visualización de 12 pines con un tubo digital común de 4 puntos (0,36 pulgadas) con un punto de reloj.El chip del controlador es TM1637.Solo se necesitan 2 líneas de señal para permitir que la MCU controle el tubo digital de 8 segmentos de 4 bits.
Las características del módulo son las siguientes:
El dispositivo de visualización es un tubo digital rojo yang de 4 dígitos.
Tubo digital escala de grises de 8 niveles ajustable
El nivel de la interfaz de control puede ser de 5 V o 3,3 V
4 orificios de posicionamiento de tornillos M2 para una fácil instalación
Proyecto
Valor mínimo
Valor típico
Máximo
Unidad Unidad
Voltaje
3.3
5
5.5
CC
Corriente (@5V)
-
30
80
mA
Tamaño
42X24X12
Mm
Peso
8
gramos

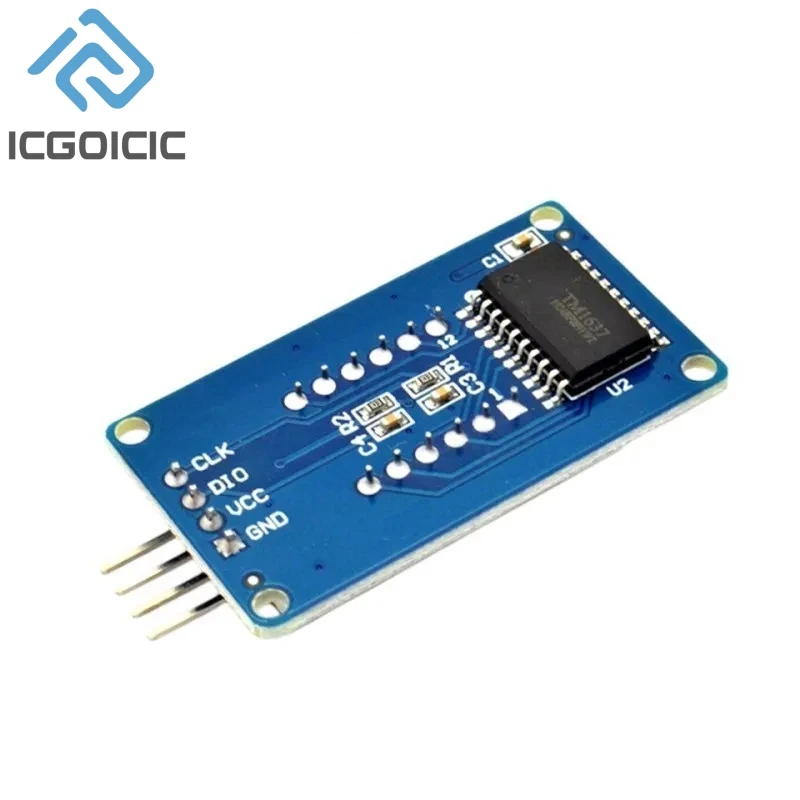

Interfaz de controlUn total de 4 pines (GND, VCC, DIO, CLK), GND es tierra, VCC es la fuente de alimentación, DIO es el pin de entrada y salida de datos, CLK es el pin de señal de reloj;
Tubo digital: ánodo común de 4 dígitos con un tubo digital de 0,36 pulgadas con punto de puntuación, resaltado en rojo;
Orificio de posicionamiento: 4 orificios de posicionamiento de tornillos M2, el diámetro del orificio es de 2,2 mm, lo que hace que el módulo sea fácil de instalar y colocar, y realiza la combinación de módulos;
Descripción general de las rutinas de biblioteca:
1.Pantalla de reloj: use el temporizador 1 de la MCU en la placa base para cronometrar y deje que la pantalla de 4 dígitos se muestre.
2.NúmeroFlujo: 0~9, A, b, C, d, E, F y otros 16 caracteres fluyen de derecha a izquierda.
3.StopWatch: use el temporizador 1 de la MCU en la placa base para cronometrar y use el botón para realizar la función de cronómetro.
Equipo experimental:
Una placa base compatible con Ard uino Cat duino (no está familiarizada con el hardware de código abierto se puede entender como la placa de desarrollo del microcontrolador Atmega328P) y un cable mini USB;
1 módulo de visualización de tubo digital de 4 dígitos;
4 líneas DuPont macho a hembra para conectar la interfaz de control del módulo y la placa de desarrollo Cat duino;
Procedimiento experimental:
1.Utilice 4 líneas DuPont macho a hembra Módulo de pantalla digital de 4 dígitos Conectado a Cat duino, como se muestra en la siguiente tabla y figura
dúo de gato
Cable
Módulo de pantalla digital de 4 dígitos
TIÑO
línea negra
TIÑO
5V
Línea roja
VCC
D2
Línea amarilla
DIO
D3
Línea blanca
CLK
2.Conecte el Catduino con mini USB.Si está utilizando la placa base por primera vez, su controlador USB a serie puede encontrar los controladores USB en los controladores del directorio Ard uino IDE.
3.Vuelva a abrir el IDE Ard uino y haga clic en el botón Abrir en la barra de herramientas para abrir la rutina NumberFlow en DigitalTube.
Seleccione el puerto serie, el nombre de la placa, haga clic en el botón Grabar y podrá grabar.Esta rutina puede crear 16 caracteres de 0~9, A, b, C, d, E, F, etc.Flujo de derecha a izquierda.
La función de ajustar la escala de grises del tubo digital es la función set() en la clase TM1637 y el parámetro de entrada es 0~7. Cuanto mayor sea el número, mayor será el brillo.
