Descripción
TM1637 es un circuito especializado para el control del controlador LED (pantalla de diodo emisor de luz) con interfaz de escaneo de teclado.Integra MCU+interfaz digital, pestillo de datos, controlador LED de alto voltaje, escaneo de teclado y otros circuitos internamente.Se puede aplicar a controladores de pantalla para cocinas de inducción, hornos microondas y pequeños electrodomésticos.
Las características del módulo son las siguientes:

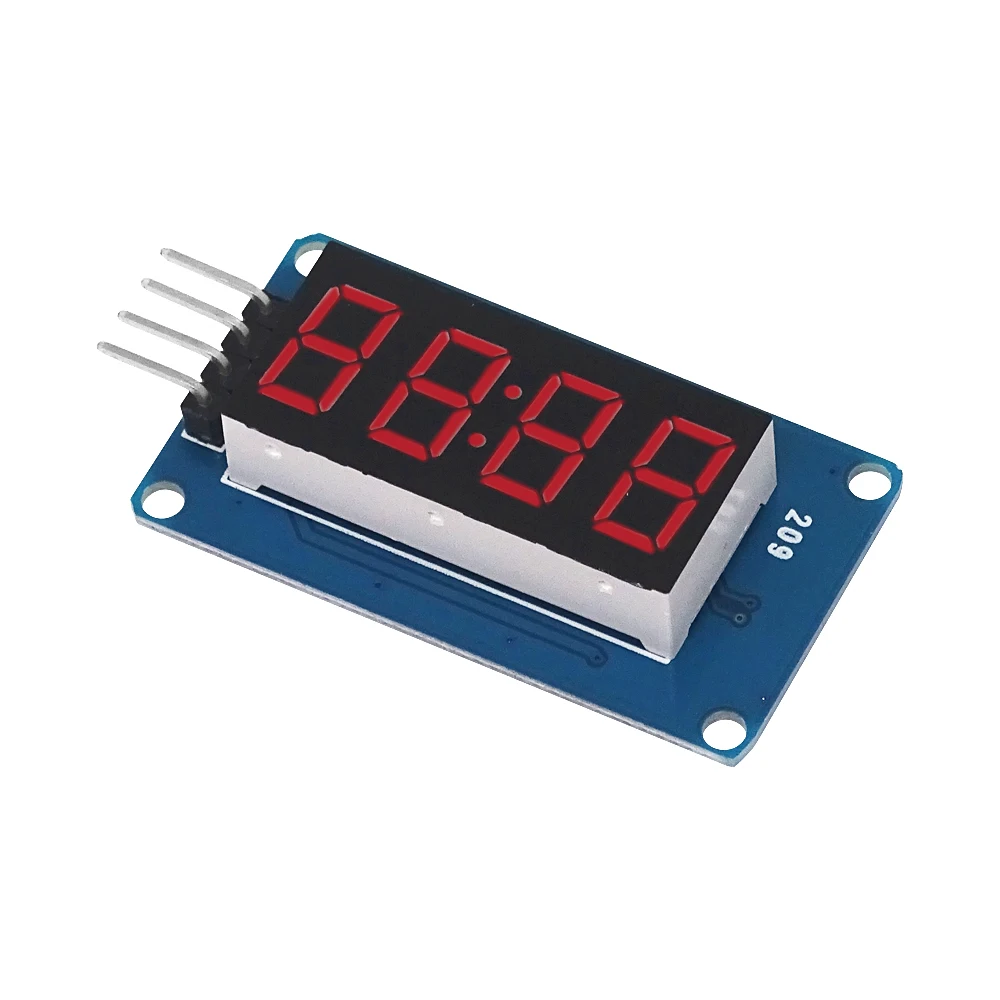

El dispositivo de visualización es un tubo digital rojo yang de 4 dígitos.
Tubo digital escala de grises de 8 niveles ajustable
El nivel de la interfaz de control puede ser de 5 V o 3,3 V
4 orificios de posicionamiento de tornillos M2 para una fácil instalación

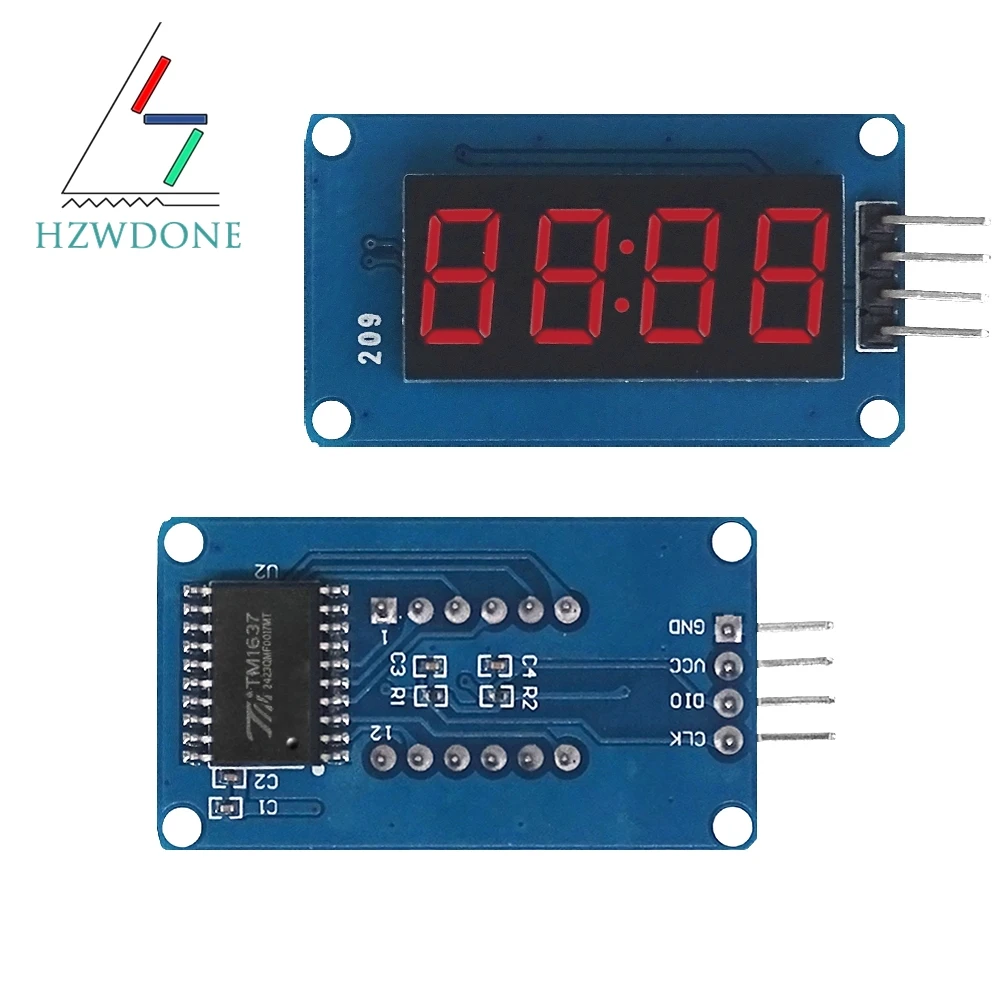

Interfaz de controlaceUn total de 4 pines (GND, VCC, DIO, CLK), GND es tierra, VCC es la fuente de alimentación, DIO es el pin de entrada y salida de datos, CLK es el pin de señal de reloj;

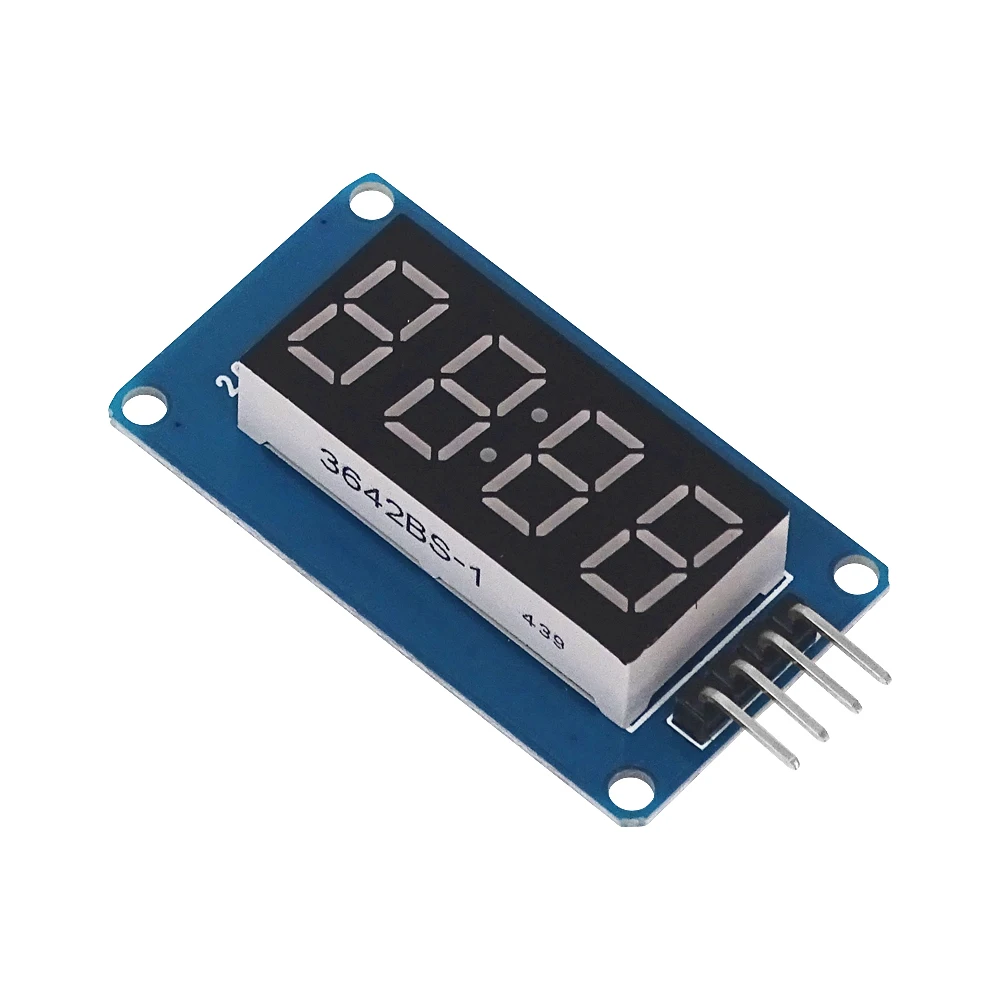

Tubo digital: ánodo común de 4 dígitos con un tubo digital de 0,36 pulgadas con punto de puntuación, resaltado en rojo;
Orificio de posicionamiento: 4 orificios de posicionamiento de tornillos M2, el diámetro del orificio es de 2,2 mm, lo que hace que el módulo sea fácil de instalar y colocar, y realiza la combinación de módulos;
Descripción general de las rutinas de biblioteca:
1.Pantalla de reloj: use el temporizador 1 de la MCU en la placa base para cronometrar y deje que la pantalla de 4 dígitos se muestre.
2.NúmeroFlujo: 0~9, A, b, C, d, E, F y otros 16 caracteres fluyen de derecha a izquierda.
3. StopWatch: use el temporizador 1 de la MCU en la placa base para cronometrar y use el botón para realizar la función de cronómetro.
