Descripción
Introducción del producto:

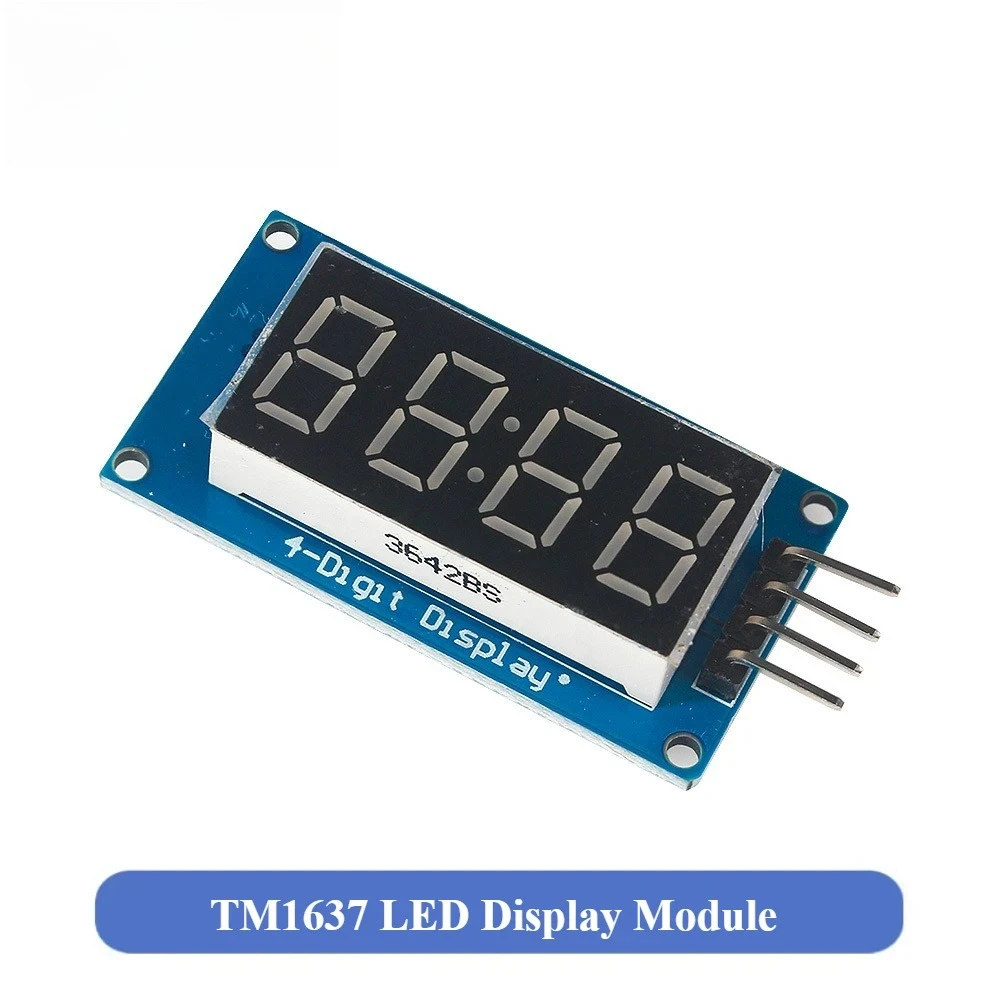

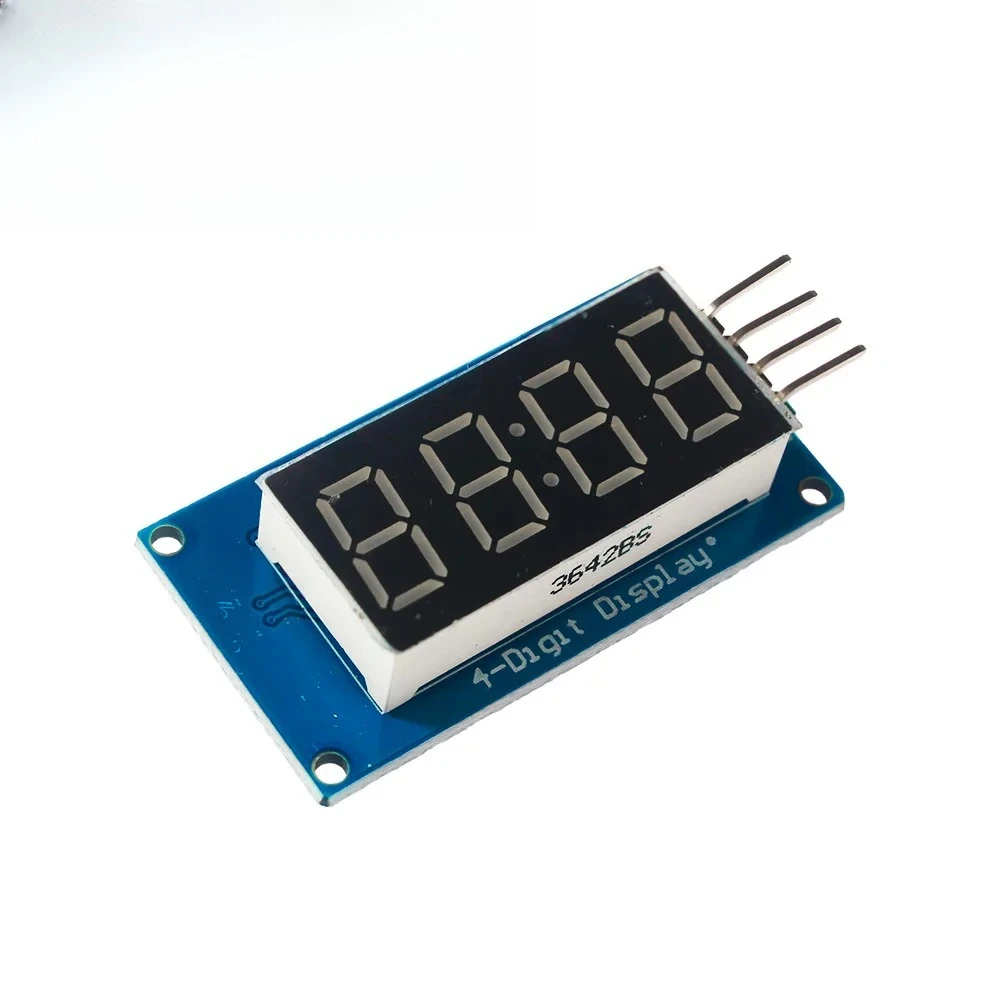

Este módulo es un módulo de pantalla de tubo digital de ánodo común de 12 pines y 4 bits (0,36 pulgadas) con sincronización del reloj y el chip de conducción es TM1637.
Solo se necesitan 2 cables de señal para permitir que el microcontrolador controle tubos digitales de 4 bits y 8 segmentos.
El dispositivo de visualización es un tubo digital rojo positivo común de 4 bits.
Tubo digital con escala de grises ajustable en 8 niveles.
El nivel de la interfaz de control puede ser de 5 V o 3,3 V.
4 orificios de posicionamiento de tornillos M2 para una fácil instalación

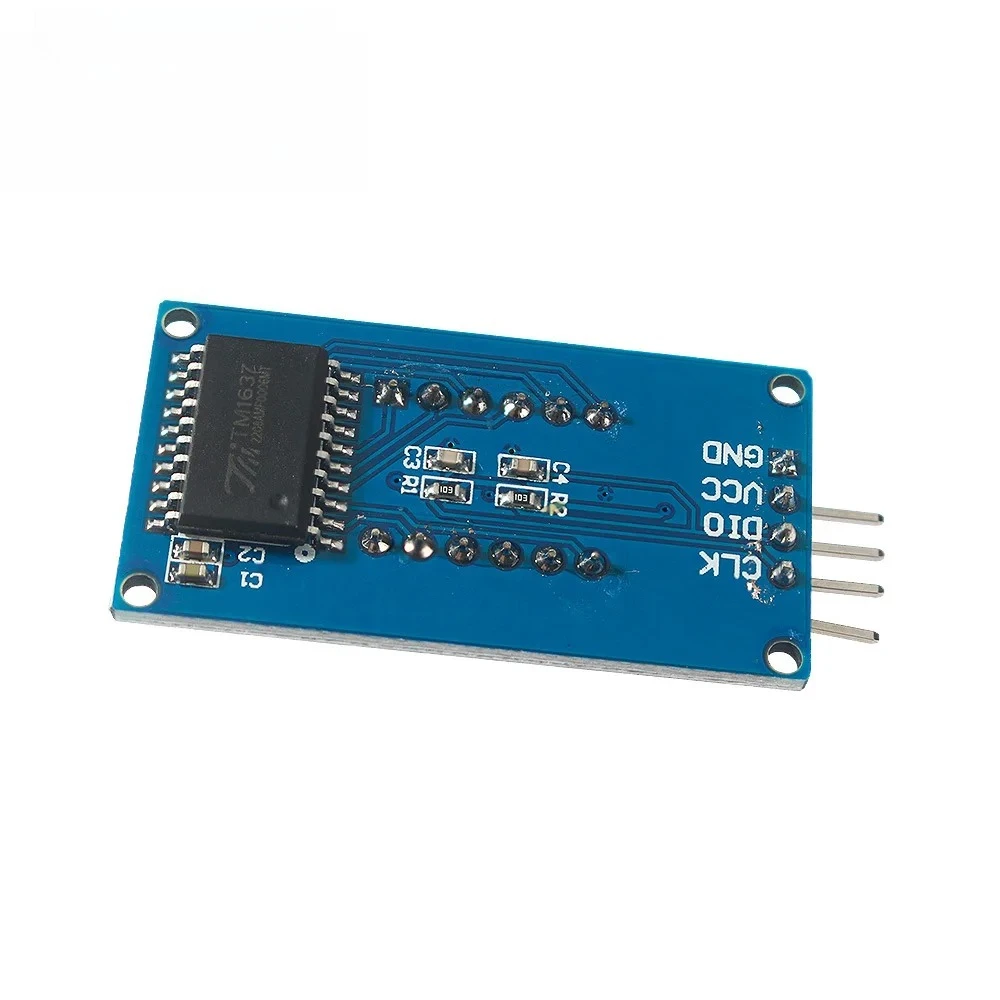

Interfaz de control: Hay un total de 4 pines (GND, VCC, DIO, CLK), con GND como tierra, VCC como fuente de alimentación y DIO como número
Según los pines de entrada y salida, CLK es el pin de señal de reloj;
Tubo digital: Un tubo digital de 0,36 pulgadas con un ánodo común de 4 bits y un punto de relación, resaltado en rojo;
Orificios de posicionamiento: 4 orificios de posicionamiento de tornillos M2 con un diámetro de 2,2 mm, lo que hace que el módulo sea fácil de instalar y localizar, y logrando una combinación de módulo a módulo
