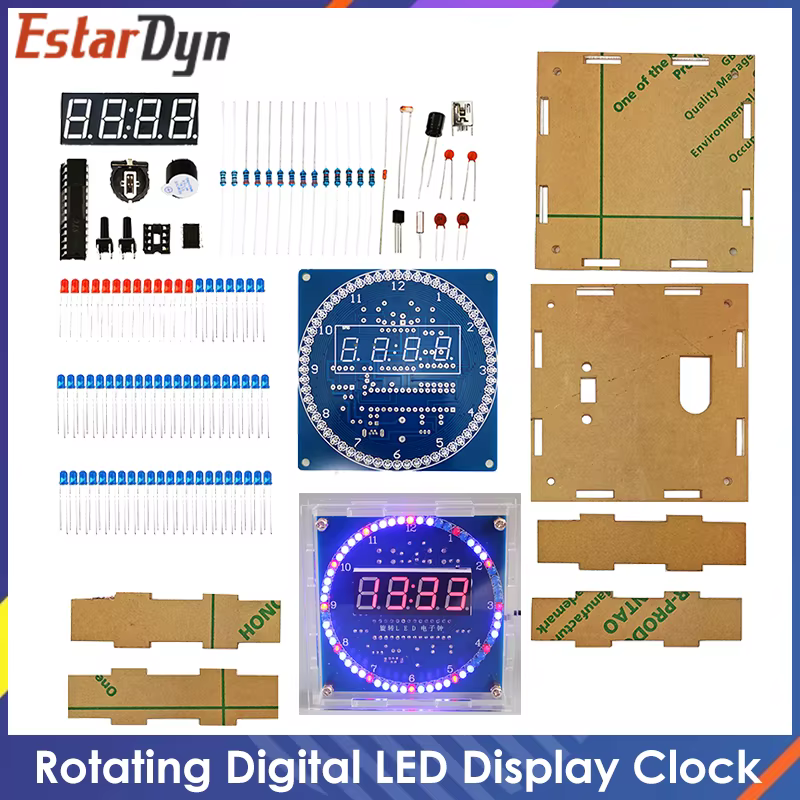

Reloj electrónico LED giratorio

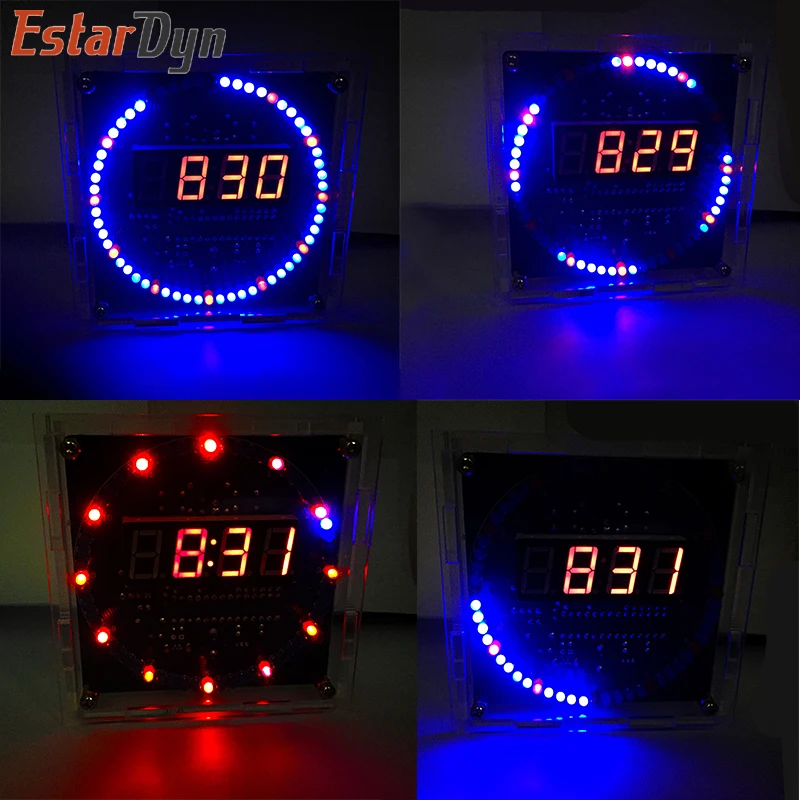

Características: El reloj electrónico adopta el principio de diseño de pantalla de tubo digital, adopta el diseño de componentes enchufables y tiene una alta tasa de éxito.Contiene seis animaciones de tiempo, visualización efectiva de la hora y varias funciones.La luz intermitente LED incluye cuatro modos de visualización de animación sin conexión y efectos de iluminación. La fruta es muy decorativa y aporta una buena estética al hogar y a la mesa.El reloj electrónico se muestra alternativamente con la hora y la temperatura.Preciso y con función de tiempo de viaje de memoria de apagado.Con función de despertador, se puede apagar.Con función de control de luz, según el entorno, ajuste el brillo.

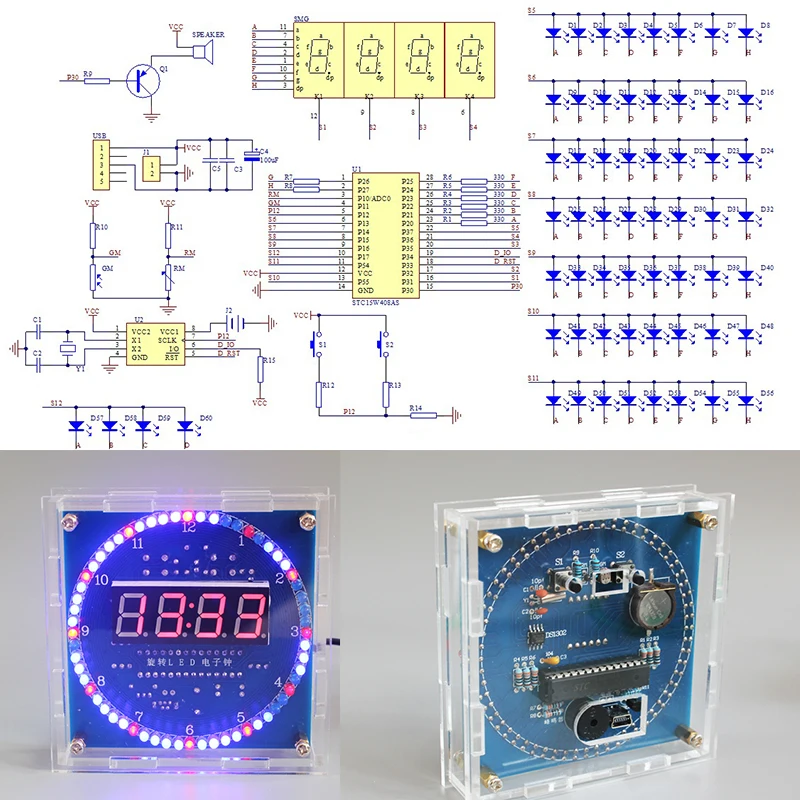

Principio del circuito:
Usando una microcomputadora de un solo chip como control principal, use el chip de tiempo de viaje DS1302 para proporcionar una fuente de reloj de tiempo de viaje precisa, combinada con un tubo digital y luces LED que muestran valores de tiempo específicos.Combinado con el elemento detector de intensidad de luz y temperatura, puede lograr el ajuste de brillo y el control de temperatura adjuntos.Función de prueba.El botón de control del chip único se combina con la función de ajuste de entrada de clave necesaria, y el chip único procesa el sonido del reloj y luego emite un pitido.
Problema común:
1. La secuencia de soldadura es incorrecta. Se recomienda soldar primero la lámpara LED, luego soldar el componente posterior, soldar el tubo digital y finalmente insertar el chip. 2. Las luces LED prestan atención a los polos positivo y negativo, las piernas largas y los polos positivo. 3. La muesca del chip y la muesca de la base deben ser consistentes con la muesca identificada en el tablero. 4. El zumbador presta atención a los polos positivo y negativo, el polo positivo del pie largo y el valor de resistencia a seguir. Consistente en el logotipo. 5. El triodo debe insertarse en la misma forma que el tablero. 6. El tubo digital presta atención a la dirección y el punto decimal está debajo. 7. La fuente de alimentación preste atención a los polos positivo y negativo, el voltaje CC de la fuente de alimentación es de 5 V. 8. Compruebe si hay pantalones cortos de soldadura y uniones de soldadura. Este fenómeno es común. 9. Si la pantalla es anormal o la hora no desaparece, retire el DS1302 y los botones. Batería, luego conecte el DS1302, no conecte la batería y luego enciéndala. Enciéndala después de la normalidad. 10. Si las luces individuales no están encendidas, verifique los cortocircuitos de soldadura de las luces apagadas y Soldarlas, verifíquelas y cambie la luz si no está encendida. 11. Si los cuatro tubos digitales tienen el mismo código de segmento que siempre está encendido y resaltado, algunos LED también están siempre encendidos debido a una avería electrostática de un LED. un tubo digital que hace que un pin de un solo chip se comparta con esta lámpara.
Opiniones de clientes
20 opinionesEste kit tiene el pequeño chip DS1302 que necesita ser soldado directamente. El conector USB es el antiguo Mini USB. Para soldar el pequeño chip, necesitas ser paciente y usar una lupa grande, pero aún así puedes lograr soldarlo. El gran problema es que compré 3 de ellos y ninguno funcionó bien: LEDs que se encienden aleatoriamente y con diferente brillo, y una pantalla que parece haberse vuelto loca, en resumen, son para tirar a la basura. También intenté obtener un reembolso, pero es realmente frustrante y molesto tener que hacer un escándalo por unos pocos euros. Noté que hay otro tipo del mismo kit que tiene un chip DS1302 más grande que se monta en su soporte y funciona perfectamente. Adjunto dos fotos que muestran las diferencias entre los dos tipos, la primera foto es la inferior vendida por este vendedor y la segunda está bien, para comprar en otro lugar.
La instalación del reloj fue muy satisfactoria y desafiante debido a la necesidad de seleccionar resistencias. El efecto final causa una gran impresión. Solo es necesario tener su propio cable mini USB y batería CR1220.
aún no montado
Muy buena práctica de soldadura, funciona a la perfección, solo puedo recomendarla.
El producto llegó hoy, parece estar bien fabricado. Necesito probarlo más tarde. Cuando lo haga, escribiré otra reseña. Por ahora, todo parece estar bien, ¡muchas gracias!

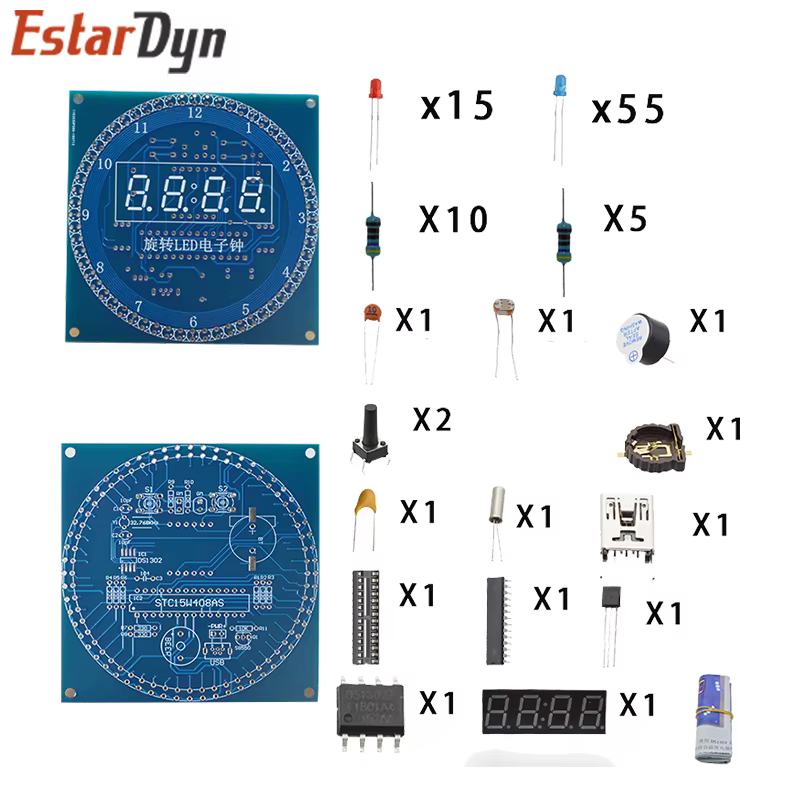

Mucho stock de LEDs azules y rojos, resistencias y 2 condensadores de sobra. Sin batería, sin embargo. sin instrucciones para la construcción o configuración del tiempo. solo tienes que jugar con él. Buena presentación cuando esté terminado.
Compré 4 de estos y solo uno funcionó. El chip DS1302 parece estar defectuoso, según lo indicado en el manual del usuario al revisar la sección de diagnóstico de fallos. Como fueron una compra económica en el primer caso, he pedido más del chip DS1302 y, con suerte, podré solucionar el problema. El primero que construí funcionó perfectamente y fue extremadamente preciso con la hora. Uno de los que construí y tenía un defecto gana aproximadamente una hora cada 24 horas. Me encanta ensamblar kits electrónicos y no tengo problemas con ellos, pero tiendo a sentir que los componentes no son de primera calidad.
Súper divertido, jugar a montar y aprender a soldar estos relojes. Me parece una forma muy sana de iniciar en la soldadura a los peques.
Kit de soldadura interesante para aprender a soldar. Tiempo aproximado (desviación aprox. 2min 1/2 por año! Termómetro ligeramente inexacto (desviación aprox. 2C).
Todo está en orden.
Instrucciones de montaje sólo en chino. El reloj no avanza aunque se muestra un punto intermitente y se mueve un solo LED azul. La posición del LED azul único no es sincronizada con la visualización de los minutos. Muchos LEDs no resistieron las precauciones al soldar; necesitaba todos los LEDs adicionales incluidos en el paquete. Los minutos de alarma no se pueden configurar en 00, sino únicamente en 60. No recomendado.
El reloj no funciona, solo la temperatura y las luces no actúan como se muestra en el video. Debe haber venido con una pieza quemada. Aún así, lo revisaré.
Recibido hoy, pero aún falta ensamblar. ¡Os avisaré cuando lo haga! !
Aún no lo he revisado, llegó rápido.
¡¡¡Excelente!!! Muchas gracias
Este reloj llama la atención en el apartamento, muy recomendado.
Un hermoso reloj digital que es bastante sencillo de montar, la pantalla tiene buena resolución y el funcionamiento también es fácil de entender.
Más que solo ensamblaje, estoy contento.
