Descripción

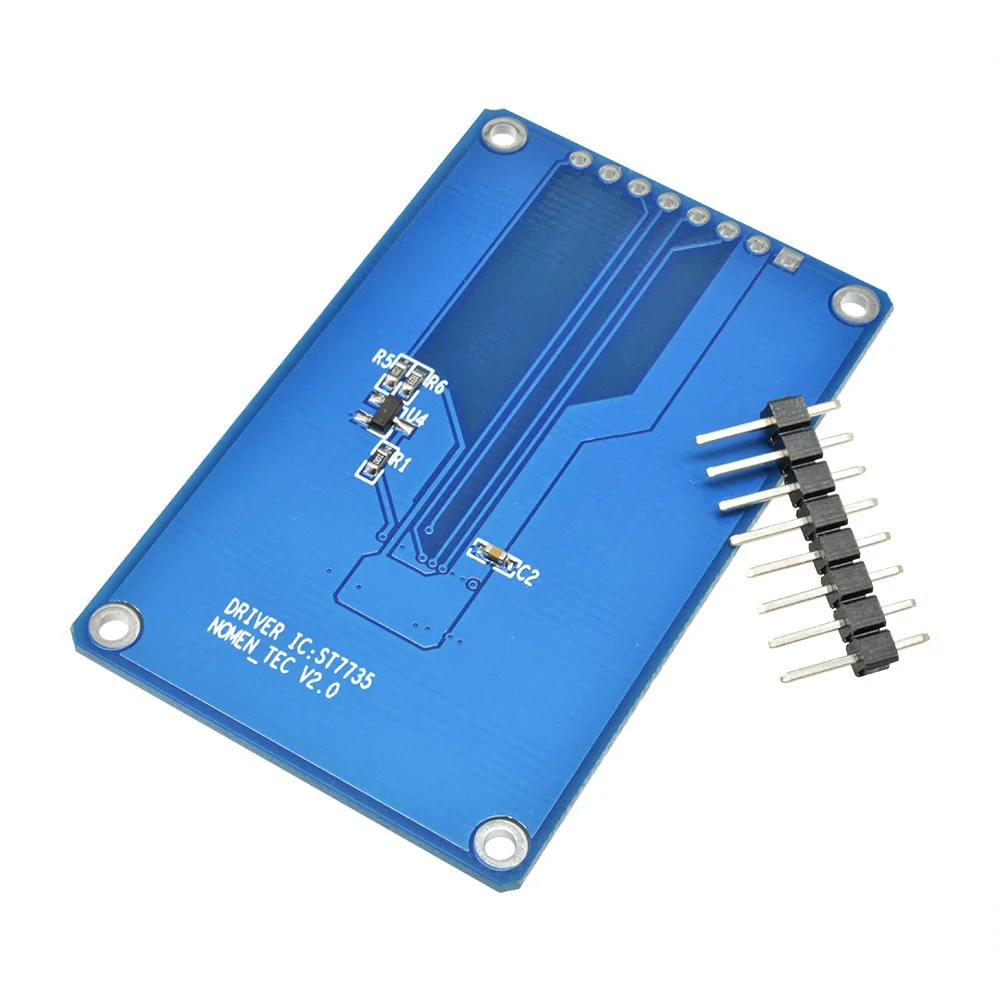

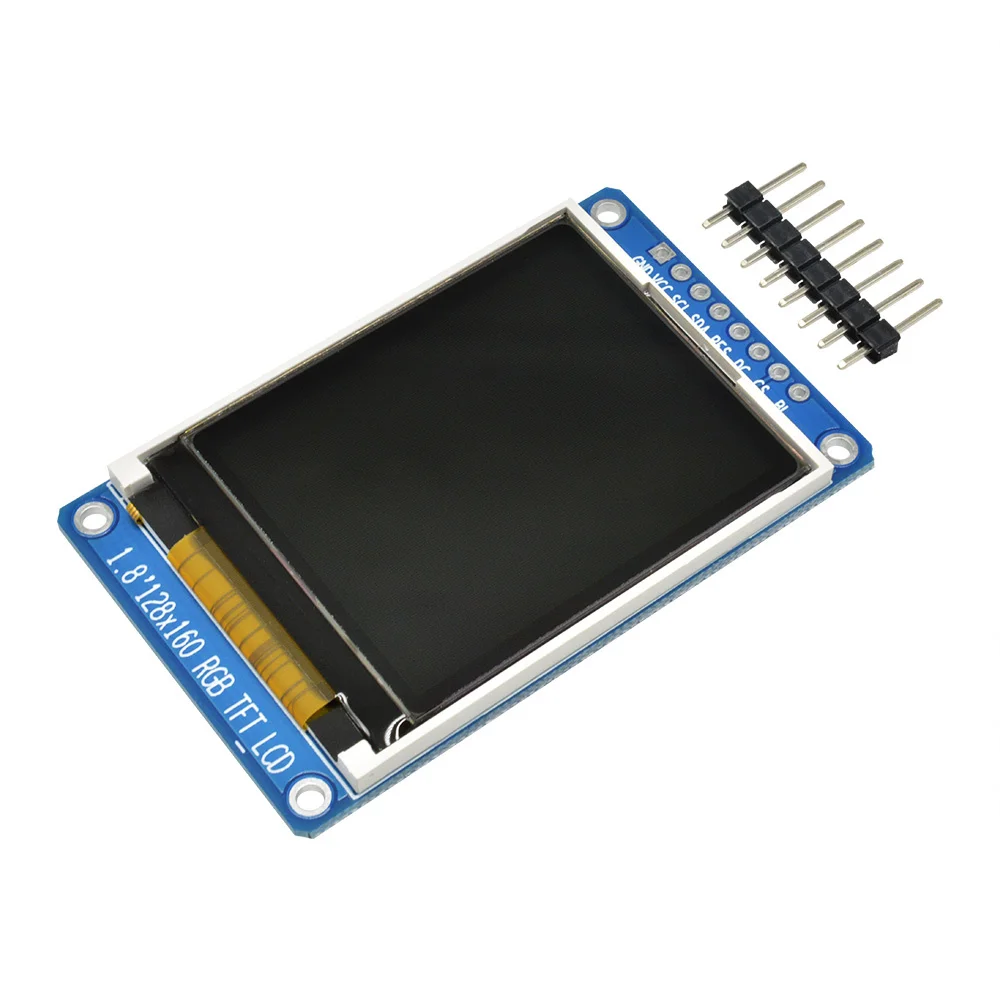

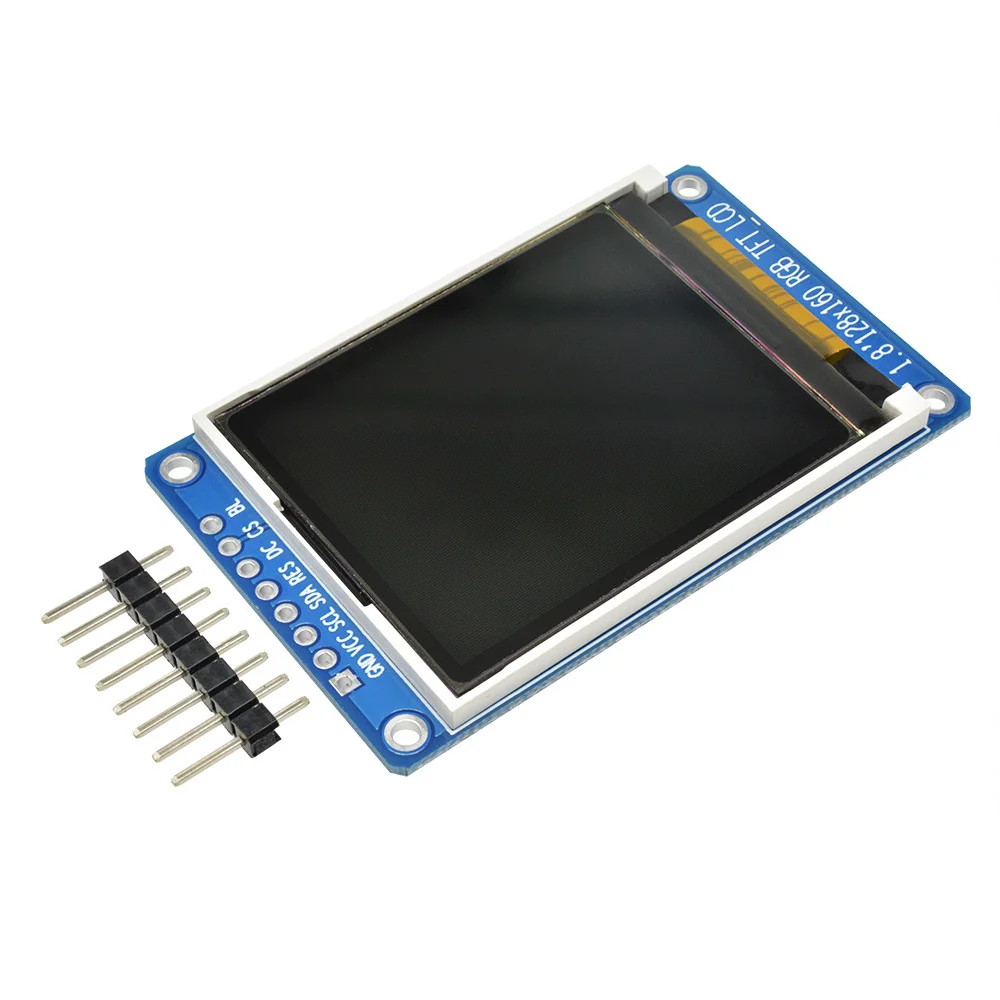

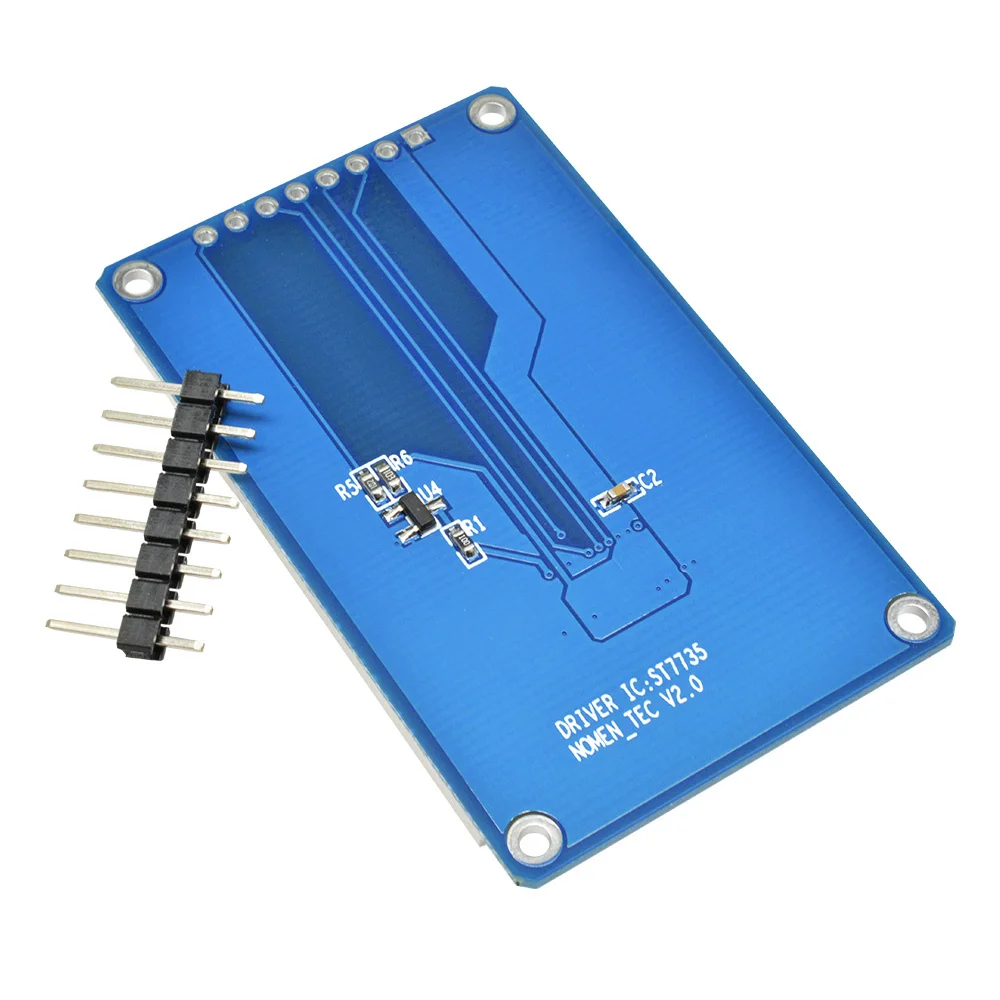

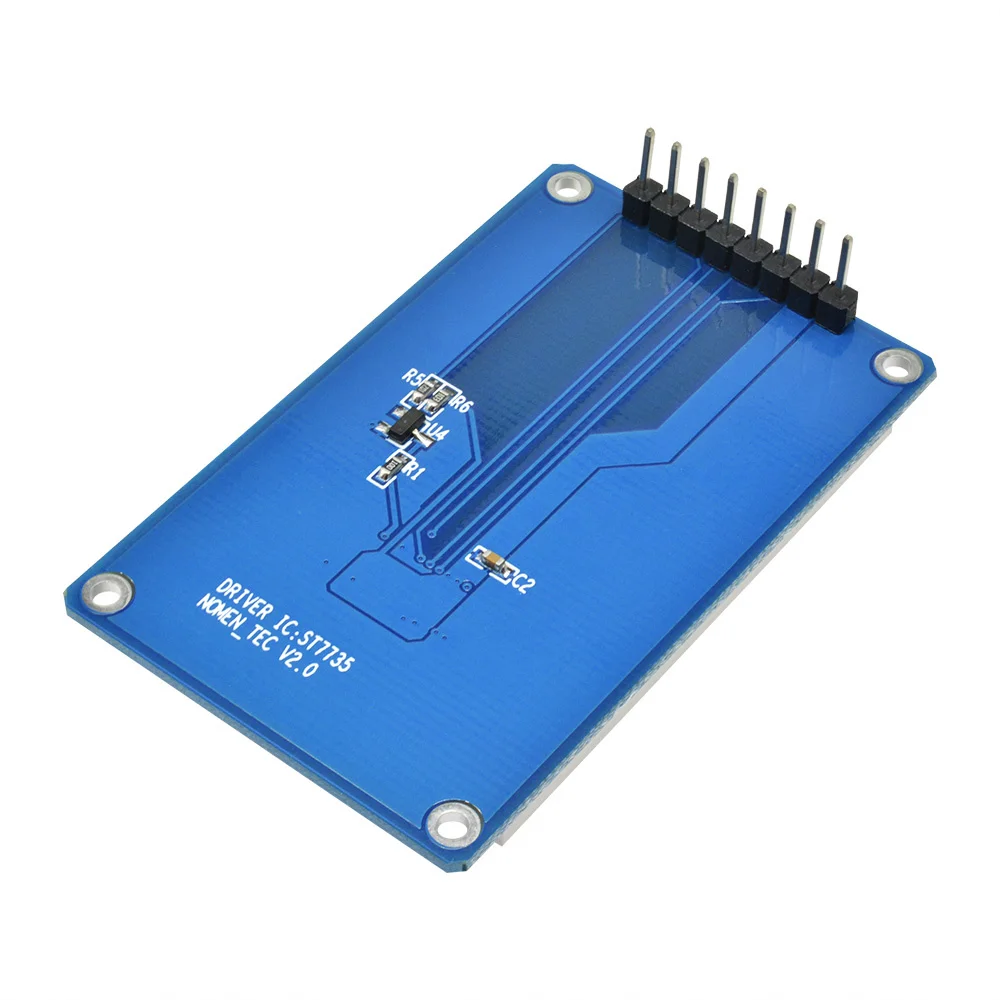

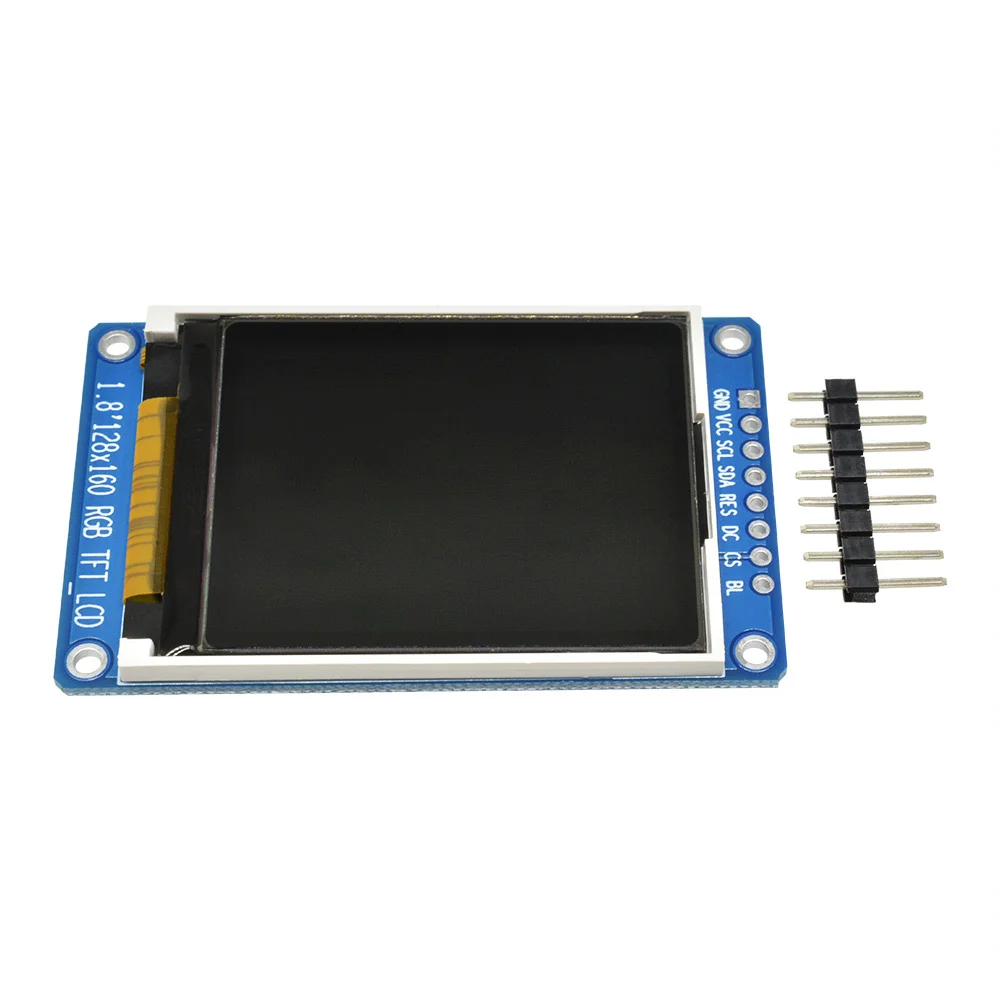

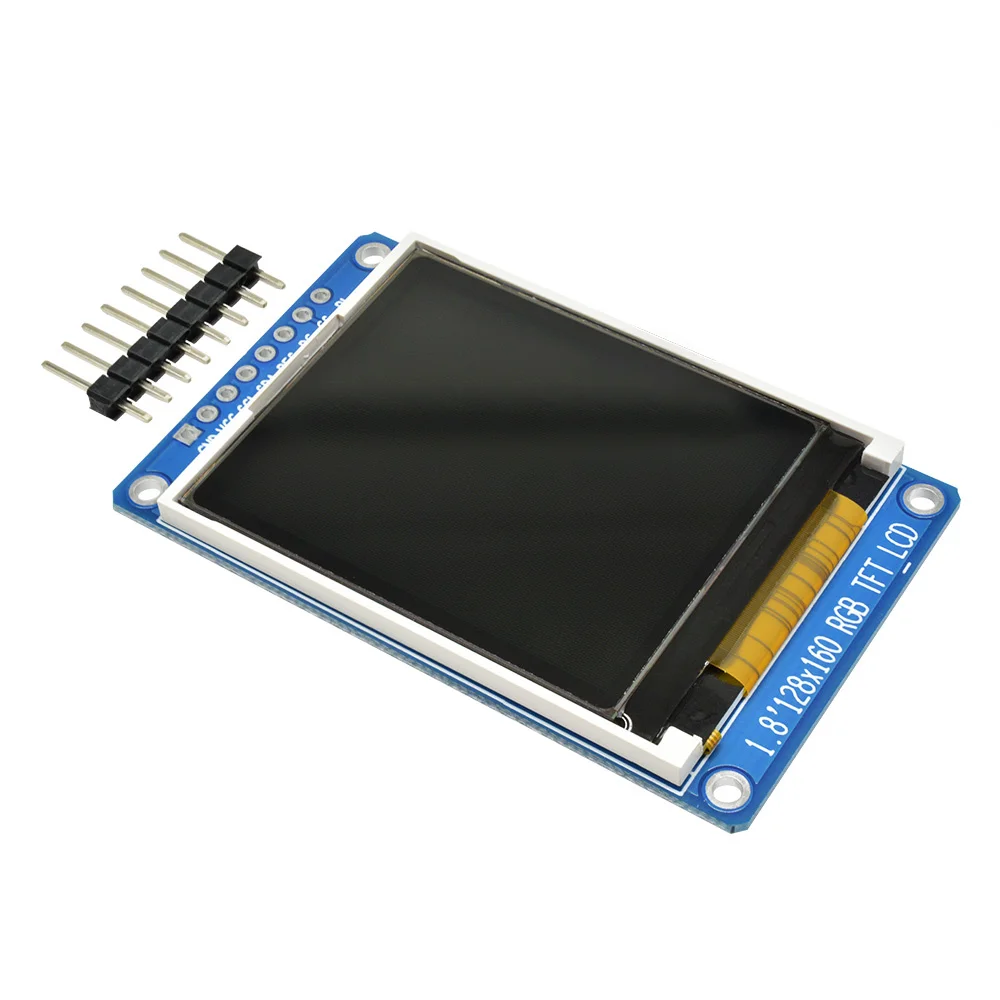

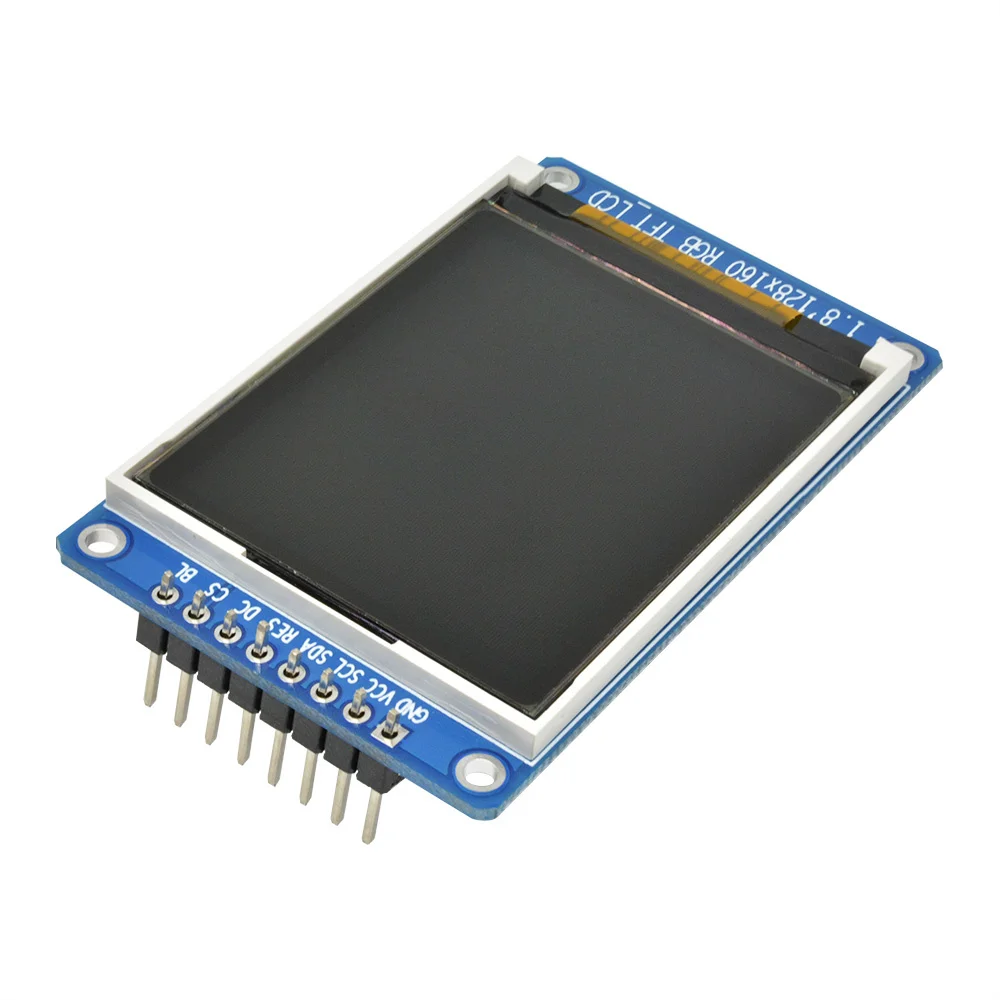

Módulo de pantalla LCD TFT a todo Color de 1,8 pulgadas, SPI, 128x160, ST7735S, 3,3 V, reemplaza la fuente de alimentación OLED para Arduino
Parámetros del producto:
Tamaño: 1,8 pulgadas
Modo de visualización: a-TFT
Formato de pantalla: Gráficos 128RGB * matriz de 160 puntos Dados de entrada Controlador de interfaz SPI IC ST7735S
Dimensiones totales: 35 (W) * 56 (H) * 3,45 +/- 0,1 (T) mm
Resolución: 128RGB * 160 puntos
Área activa de la pantalla LCD: 28,03 (ancho) * 35,04 (alto)
Tamaño de píxeles: 0,219 (ancho) * 0,219 (alto)
Temperatura de funcionamiento: -20 ~ 70°C2.

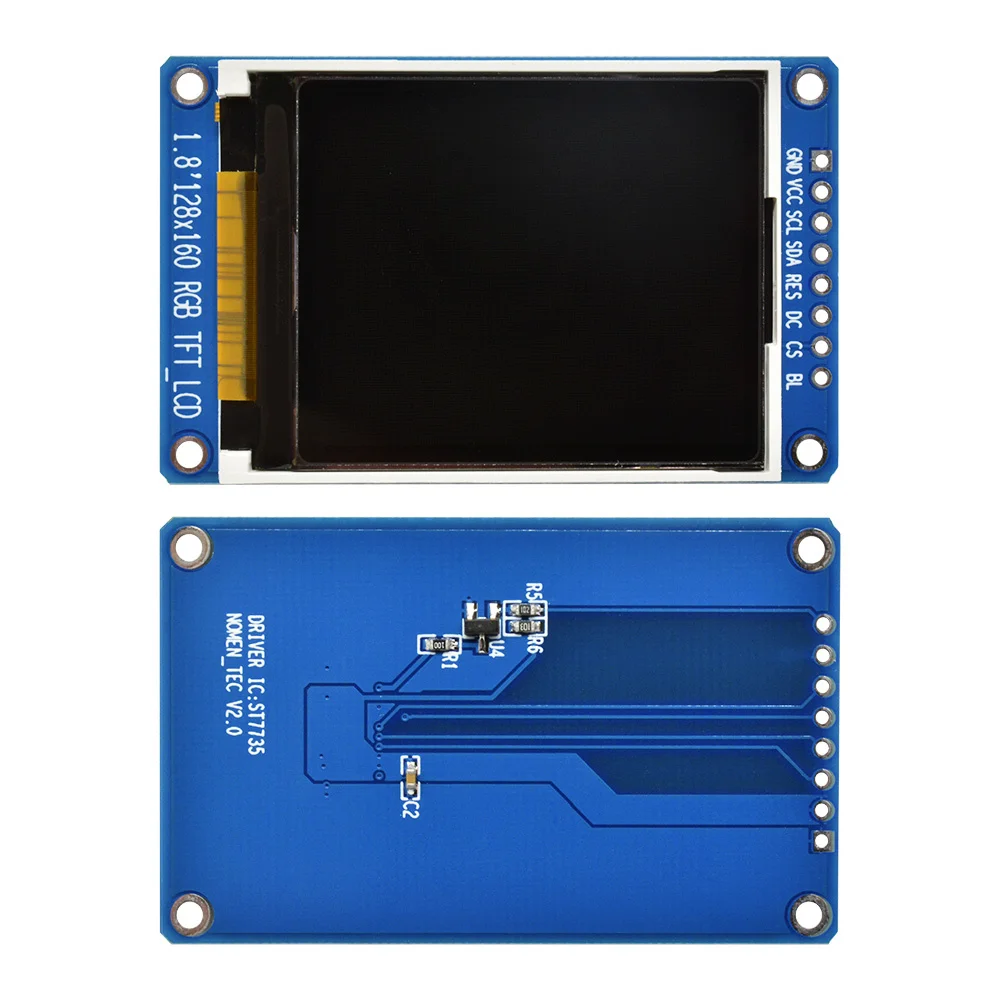

Descripción del PIN: símbolo del código PIN
Instrucciones:
1. Tierra GND
2.Fuente de alimentación VCC
3.Pin de reloj serie 3V3 SCL.
4. Entrada de datos en serie SDA
5.Pin de reinicio RES LCM Este pin es la entrada de señal de reinicio.Cuando el pin es de bajo voltaje, se realiza la inicialización del chip.Mantenga este pasador alto durante el funcionamiento normal.
6.Datos CC/Control de comando 7 Chip CS Seleccione 8 pines de control de retroiluminación BLK
Lista de embalaje: 1 módulo de puerto serie TFT LCD SPI de 1,8 "
