Descripción

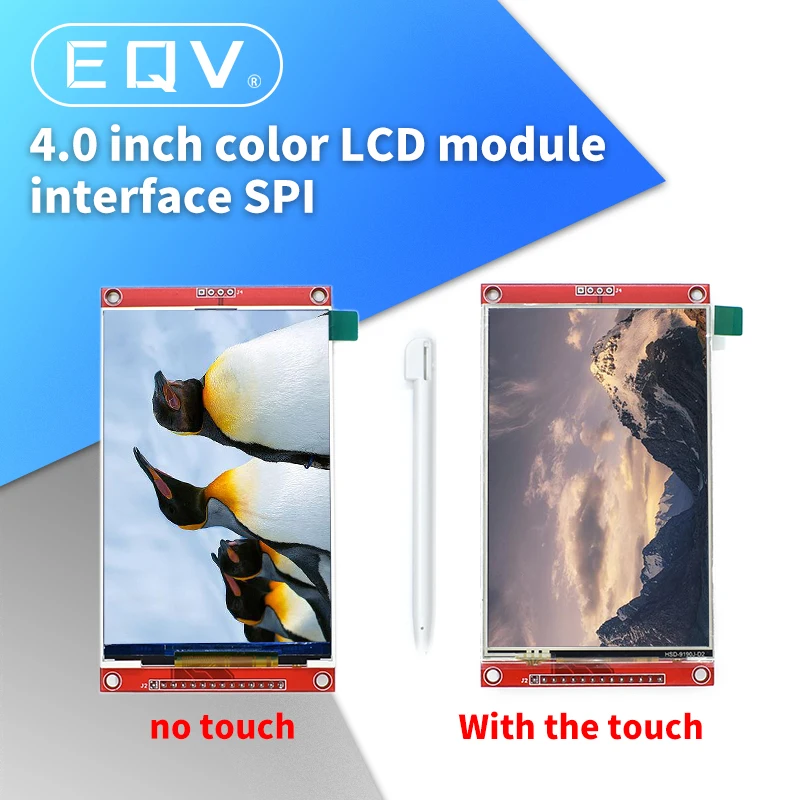

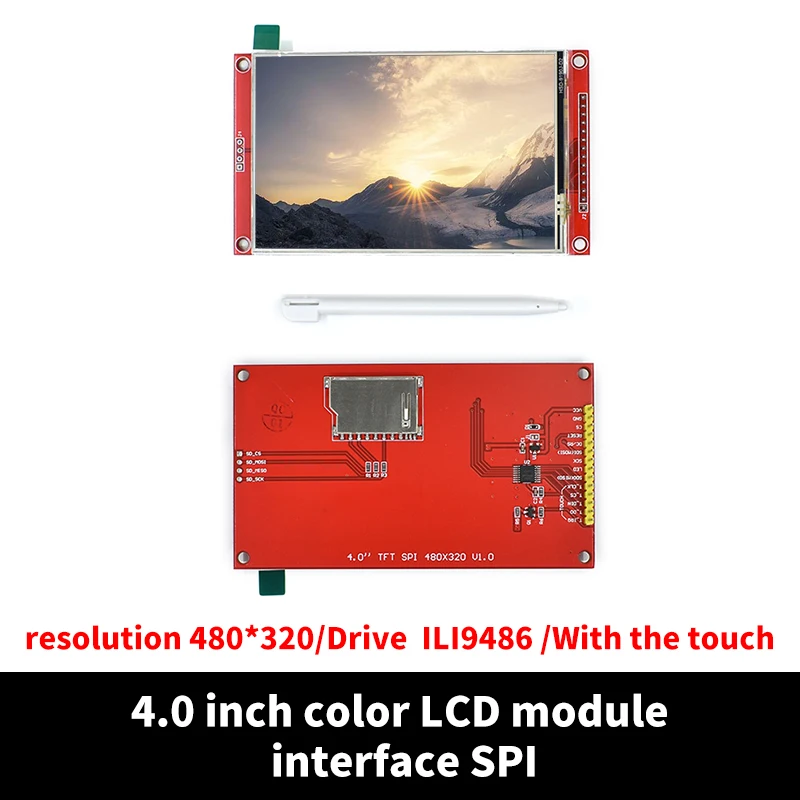

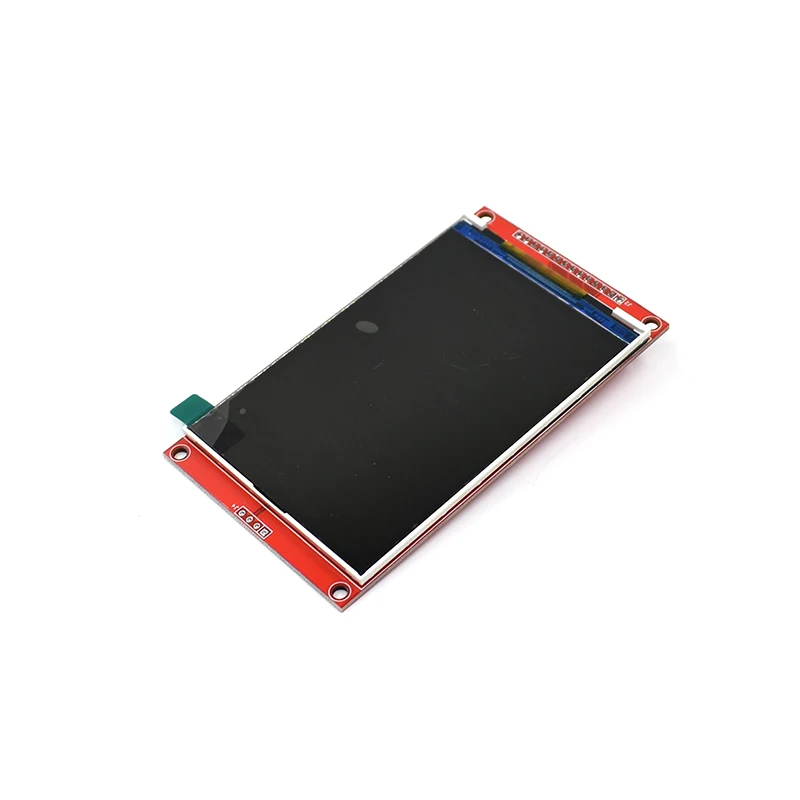

Controlador del módulo de pantalla táctil LCD serie SPI de 4,0 pulgadas: ST7796S/ILI9486
Pantalla a color de 4,0 pulgadas, compatible con pantalla a color de 65K, color de pantalla rico

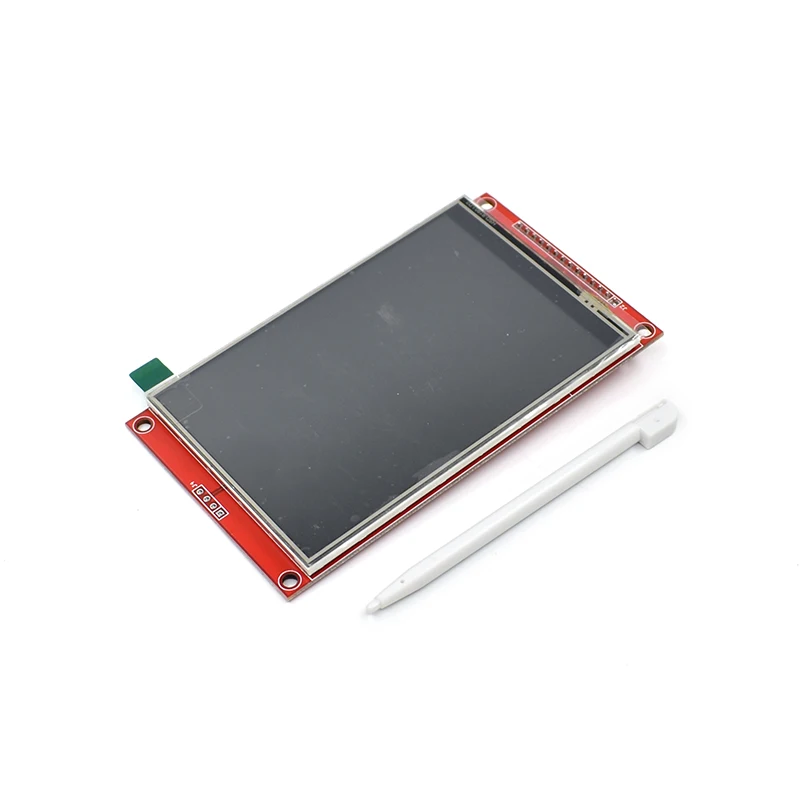

Resolución HD de 480x320, función táctil opcional
Usando el bus serie SPI, solo unas pocas IO pueden iluminar la pantalla

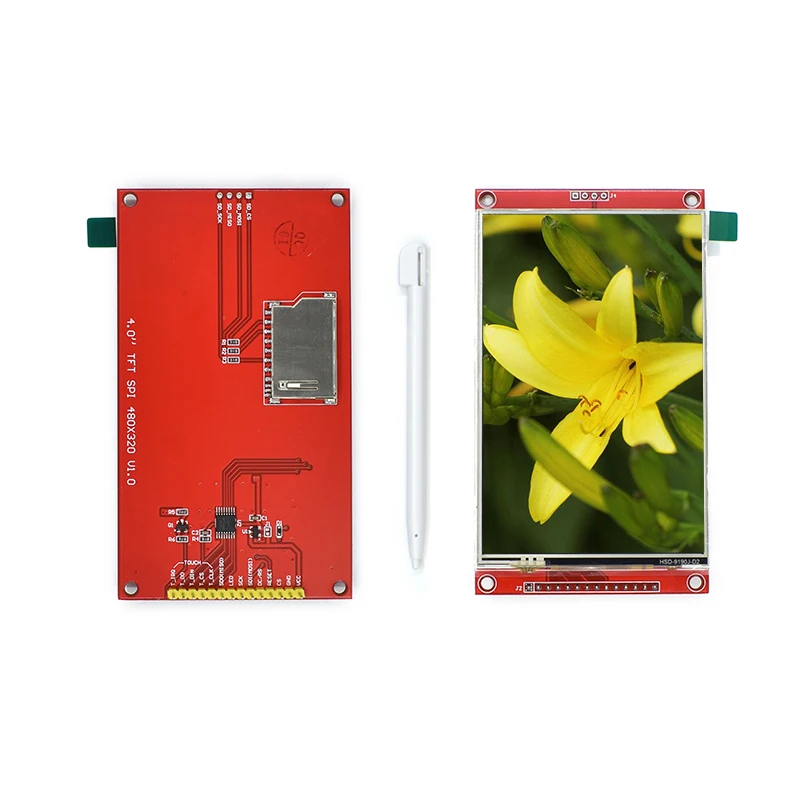

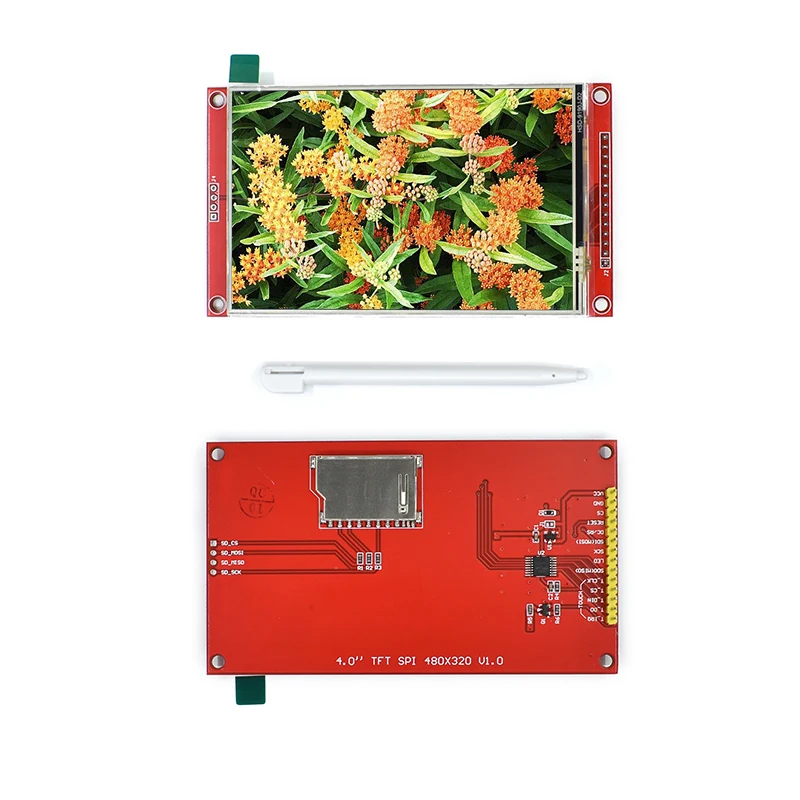

Cómodo experimento de expansión con ranura para tarjeta SD
Proporcionar una gran cantidad de programas de muestra.
Estándar de proceso de grado militar, trabajo estable a largo plazo
Parámetros del producto
Nombre
Parámetro
Color de la pantalla
Color RGB 65K
SKU
Con pantalla táctil: MSP4021
Sin pantalla táctil: MSP4020
Tamaño de pantalla
4,0 (pulgadas)
Tipo
TFT
Controlador IC
EST7796S
Resolución
480*320 (Píxel)
Interfaz del módulo
Interfaz SPI de 4 hilos
Área activa (área AA)
48,96x73,44 (mm)
Tamaño de PCB del módulo
56.34x98(mm)
Temperatura de funcionamiento
-20℃~70℃
Temperatura de almacenamiento
-30℃~80℃
Tensión de alimentación VCC
3,3 V ~ 5 V
Voltaje del puerto IO lógico
3,3 V (TTL)
Consumo de energía
Alrededor de 90 mA
Peso del producto
-

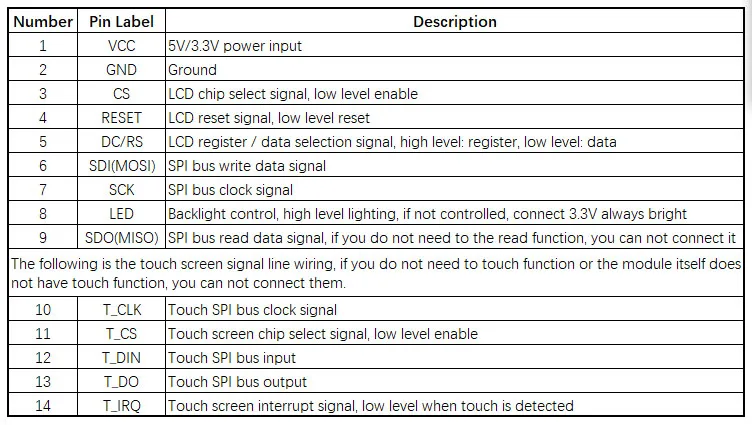

Definición de interfaz
Opiniones de clientes
2 opinionesLamentablemente, no funciona. Como máximo, puedes encender la retroiluminación blanca y el tacto funciona, pero parece que algo está conectado incorrectamente o hay una confusión en los controladores IC. La pantalla parece ser un ST7796S, pero al desmontarla, en el cable flexible aparece que es un ILI9486. Si quieres alimentarlo con 3.3V, tienes que conectar un puente, pero eso tampoco funciona. Probé varias librerías para ESP32s3, ESP32c6 y Arduino MEGA. También probé el programa de prueba oficial para Arduino Mega desde el sitio web lcdwiki.com. También lo probé como controlador ILI9486, ILI9488, ST7796 y ST7796S. No dibujó nada en absoluto. Probé la mayoría de los 8 monitores que compré.
Todo está bien, gracias.
