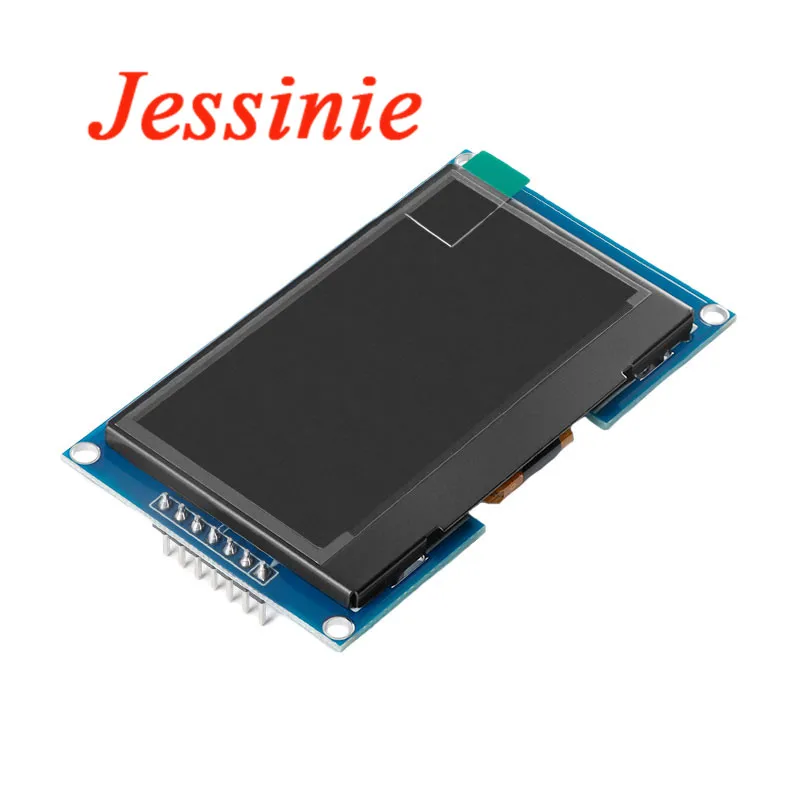

Módulo de pantalla LCD OLED de 2,42 pulgadas, 2,42 ", SSD1309, 128x64, 128x64, 4 pines, 7 pines, SPI/IIC

Chip controlador SSD1309

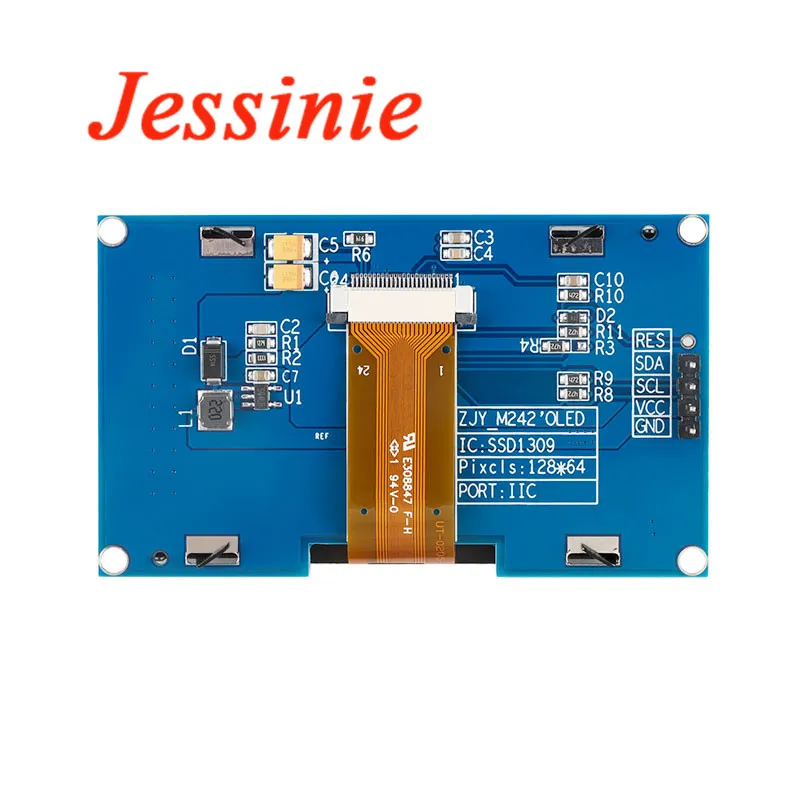

Soporte de interfaz IIC/SPI
Resolución 128 × 64
Tamaño de pantalla 2,42 pulgadas

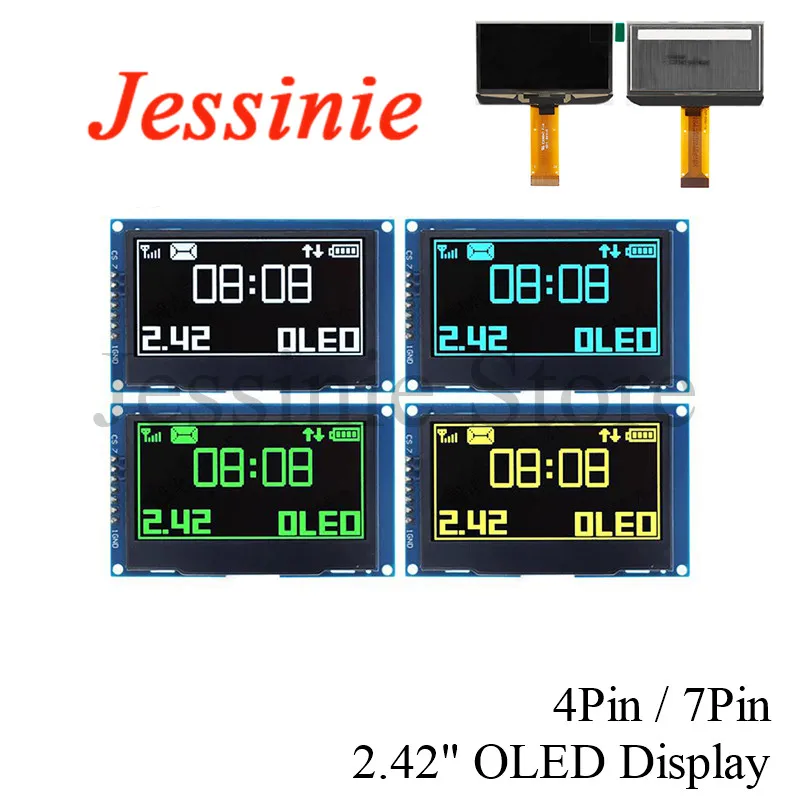

Color de la pantalla: Blanco/azul/amarillo/verde
Tamaño del módulo 71 × 43,5 (mm)

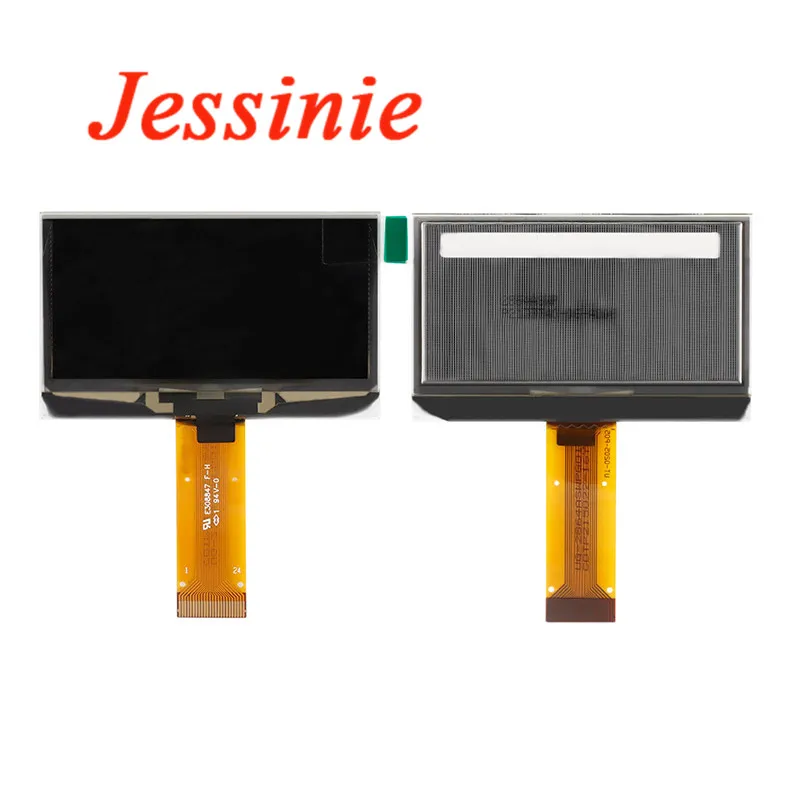

Tamaño del cristal 60,5 × 37,00 × (mm)
Área de visualización 55,02 × 27,49 (mm)
Voltaje de accionamiento 3,3-5V
Número de pines 7PIN
Ángulo de visión 160 °
Temperatura de trabajo-40 ℃ ~ 70 ℃
Temperatura de almacenamiento-40 ℃ ~ 80 ℃

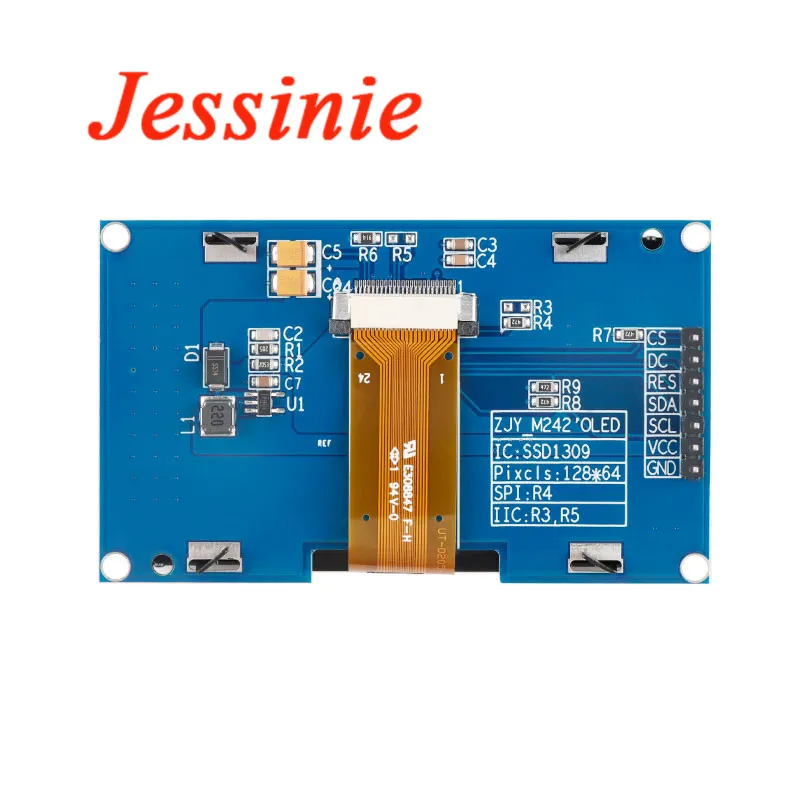

Definición de interfaz SPI:
1 GND-Alimentación a tierra
2 VDD-Fuente de alimentación positiva (2,8-5,5 V)
3 SCK-Línea de reloj
4 SDA-Línea de datos
5 RES-Línea de reinicio
6 DC-Datos/Comando
7 CS-Chip Select
