Descripción

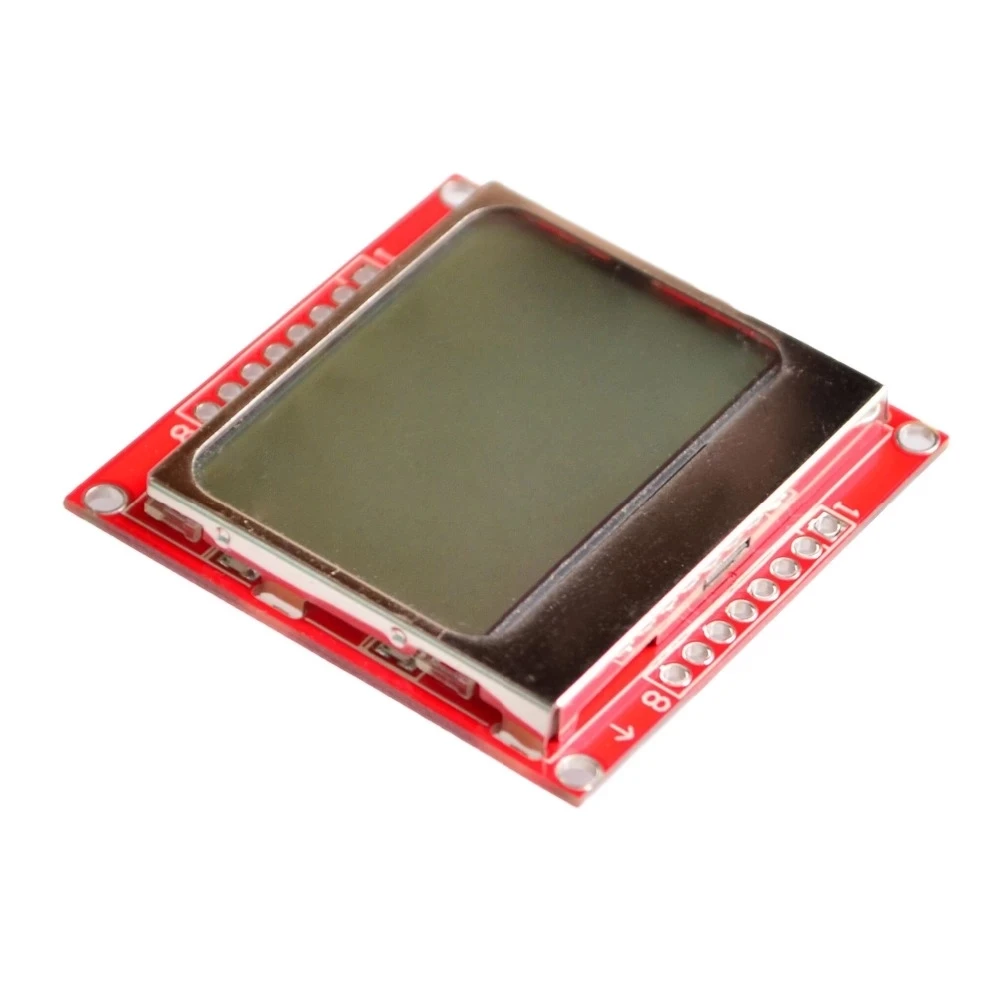

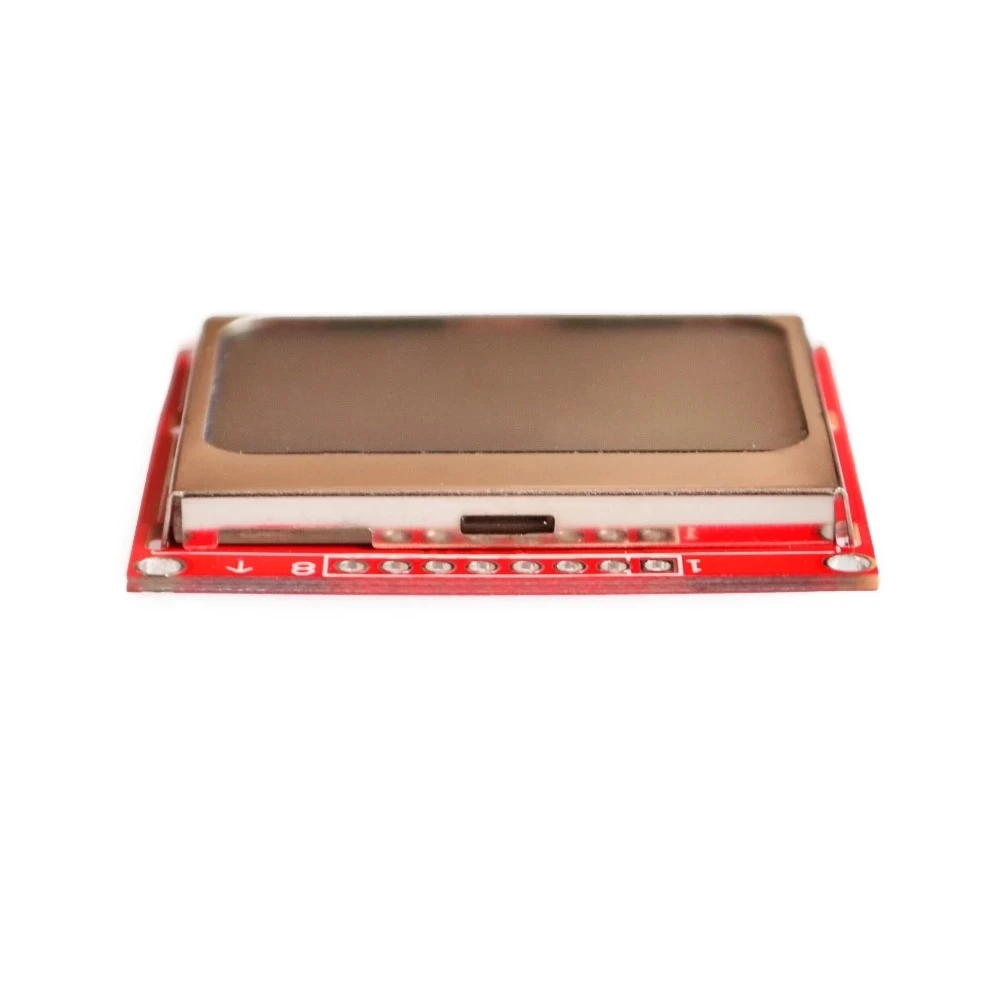

Módulo LCD de electrónica inteligente, Monitor de visualización, adaptador de retroiluminación blanco, PCB 84*48, 84x84, Nokia 5110, pantalla para Arduino
Características:
LCD de matriz de puntos 84 X 84, puede mostrar 4 líneas de caracteres
Utilice la interfaz serial para comunicarse con el procesador maestro, el número de líneas de señal de interfaz se redujo considerablemente, solo 8 líneas de señal que incluyen alimentación y GND.Admite diferentes tipos de MCU, como SPI, modo serie MCS51 0 de AVR.Velocidad de transferencia de hasta 4 Mbps, puede escribir datos de visualización a máxima velocidad sin tiempo de espera.
Puede utilizar el pegamento conductor para conectar el módulo con el tablero impreso, sin conectar el cable. Los ganchos metálicos del módulo pueden fijar el módulo en el tablero impreso, lo cual es muy fácil de instalar y reemplazar.
El controlador/chip del controlador LCD ha sido vinculado al chip LCD, el volumen de la pantalla LCD es pequeño
Fuente de alimentación baja, la corriente de funcionamiento en situaciones normales es inferior a 200 μA y tiene modo de apagado

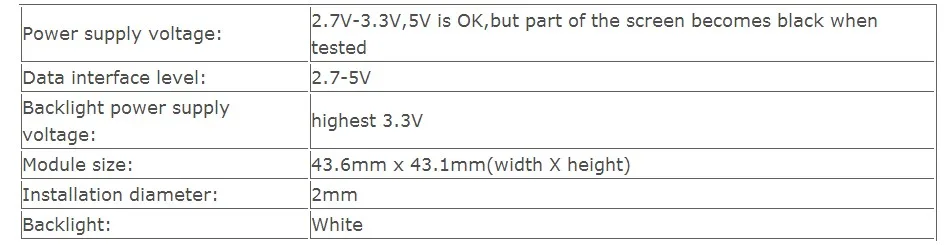

Especificación
Nota:
LIGHT vinculada con GND, la luz de fondo se encenderá.
Si necesita comprimir la pantalla y la PCB más apretadas, es posible que se suelte después de la entrega.
Utilice un controlador de 3,3 V; de lo contrario, la pantalla podría resultar bastante vaga.

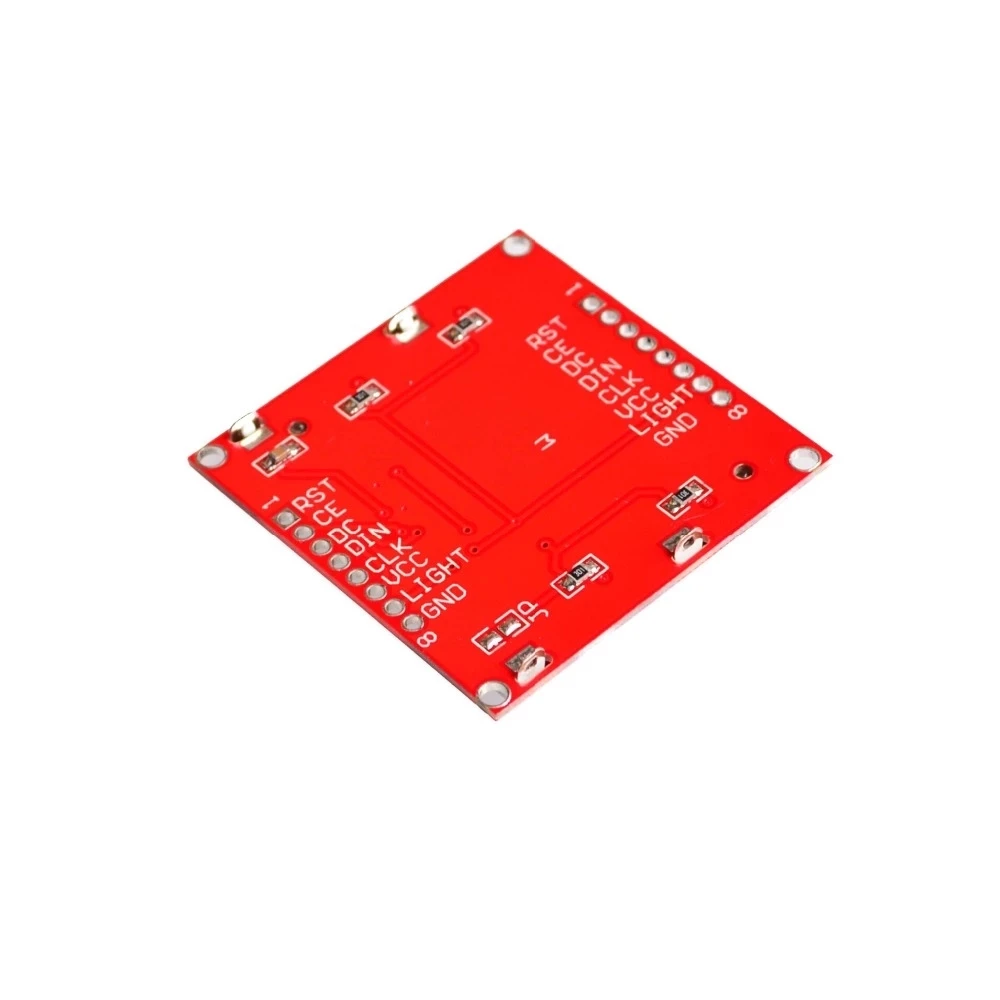

Módulo LCD5110:
RST--------- ¿reiniciar?
CE------------¿Selección de chip?
CC-----------¿Elección de datos/comandos?
DIN-----------¿Línea de datos en serie?
CLK------------Velocidad del reloj serie
3,3 V------------VCC?
LUZ--------- ¿Terminal de control de retroiluminación?
TIÑO-----------potencia negativa
El paquete incluye
1 módulo LCD 5110.
1 Uds x agujas de fila
