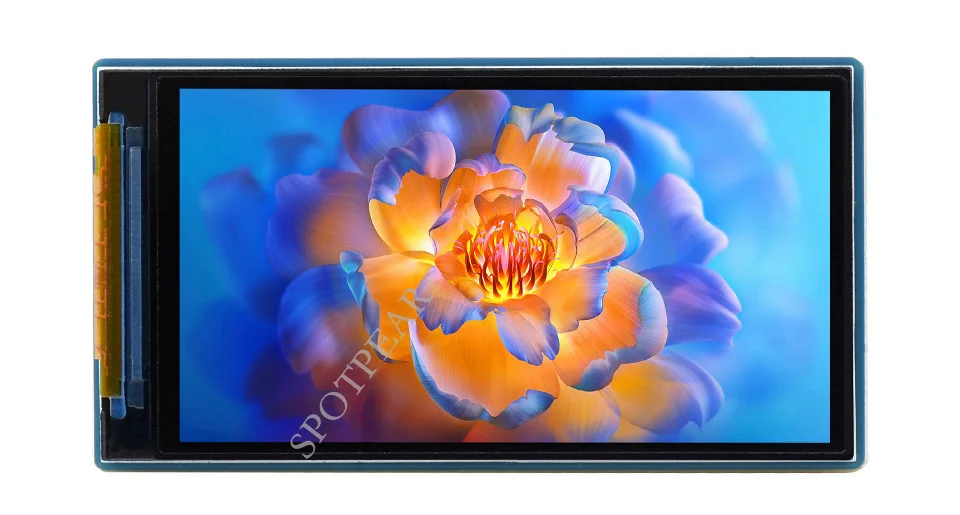

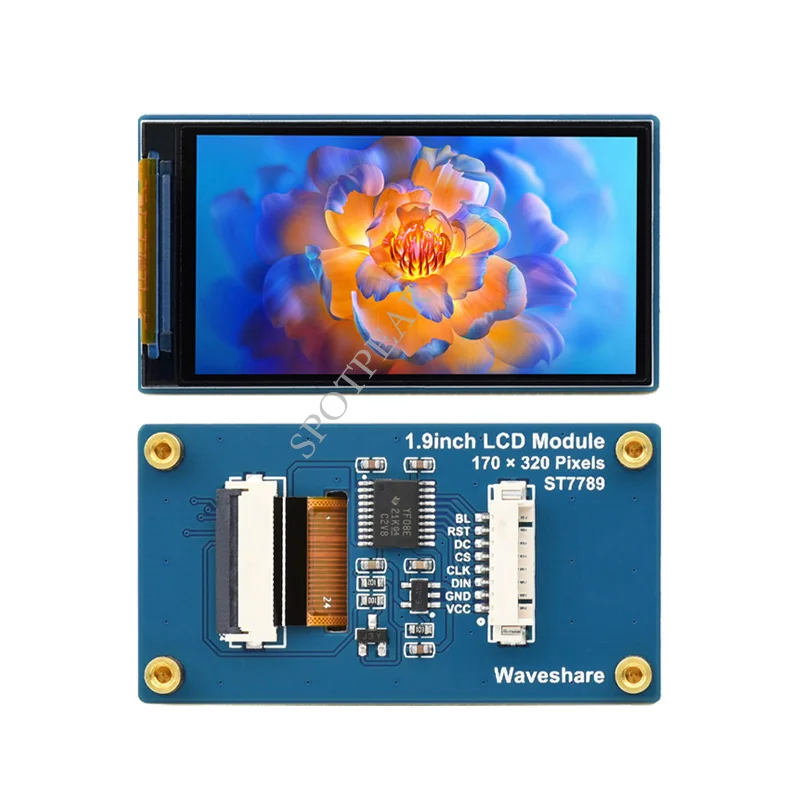

Módulo de pantalla IPS LCD de 1,9 pulgadas, interfaz SPI, pantalla a colores de 262K, resolución de 170x320 para Arduino/STM32/Raspberry Pi

Nota:NoIncluye Raspberry Pi/ArduinoY STM32, por favorComprar solo.

Características

• Resolución de 170 × 320, colores de 262K, efecto de visualización claro y colorido

• Interfaz SPI, minimiza los pines IO requeridos, admite placas controladoras como Raspberry Pi/Arduino/STM32

• Viene con recursos de desarrollo en línea (ejemplos para Raspberry Pi/Arduino/STM32)

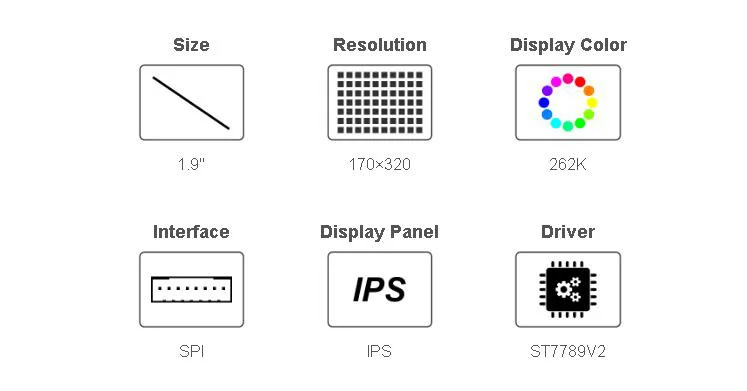

Especificaciones

VOLTAJE DE FUNCIONAMIENTO: 3,3 V/5V

(Asegúrese de que el voltaje de la fuente de alimentación sea consistente con el voltaje lógico, de lo contrario no funcionará normalmente).

INTERFAZ DE COMUNICACIÓN: SPI de 4 hilos

PANEL DE PANTALLA: IPS

CONDUCTOR: ST7789V2

RESOLUCIÓN: 170(H)RGB × 320(V)

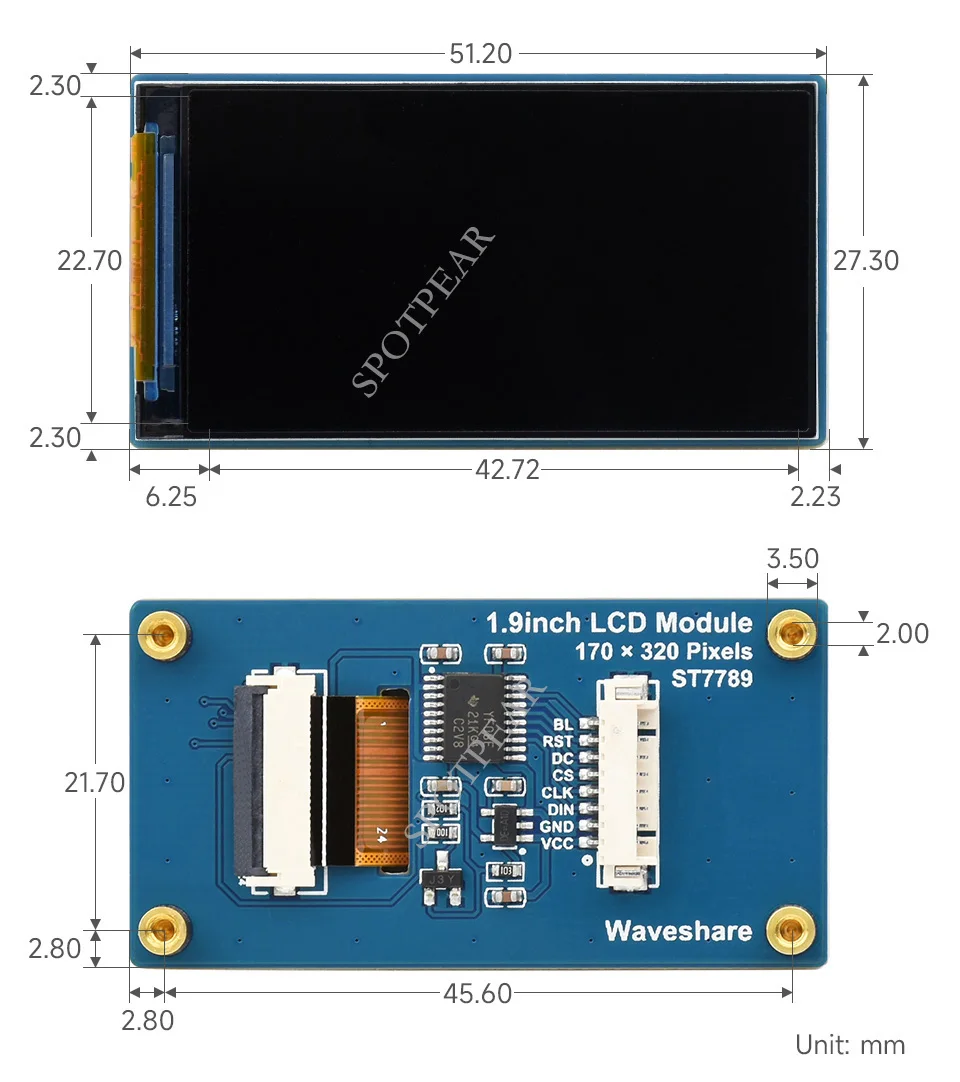

TAMAÑO DE PANTALLA: 22,70 × 42,72mm

Tamaño del píxel: 0,1335 × 0,1335mm

TAMAÑO DEL MÓDULO: 27,3 × 51,2mm

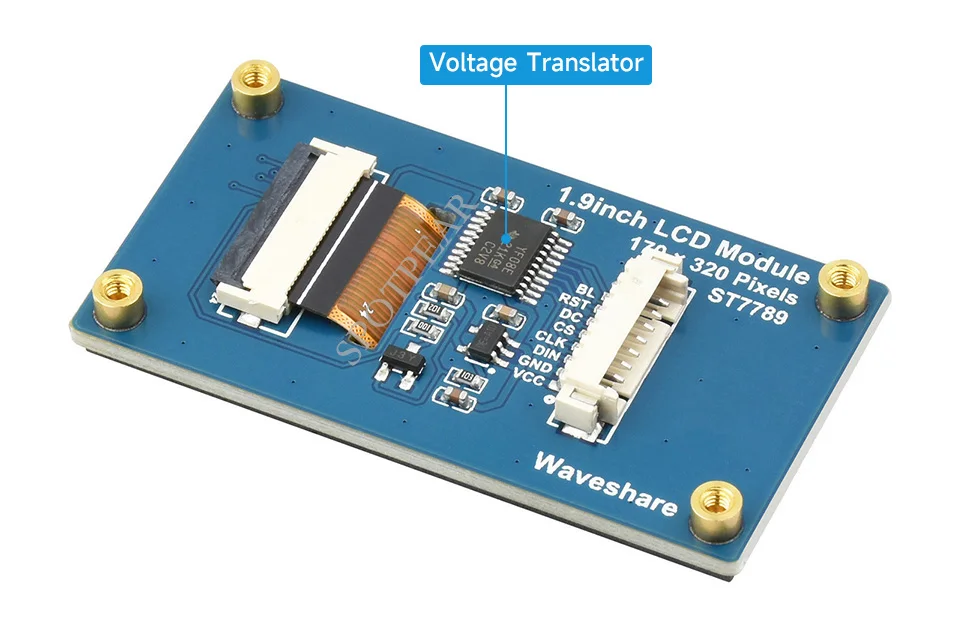

Compatible con entrada de alimentación de 3,3 V / 5V

Interfaz de control SPI integrada

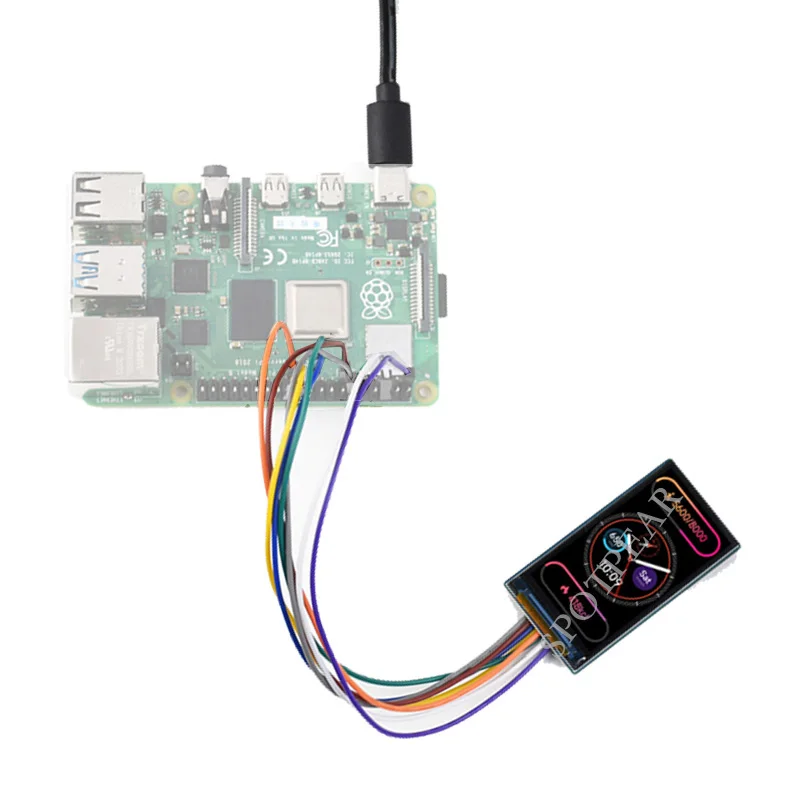

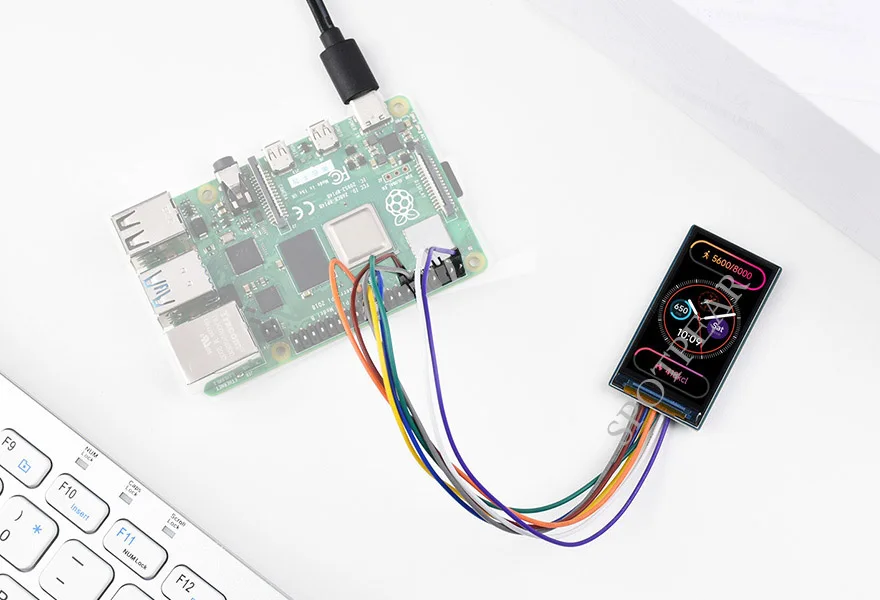

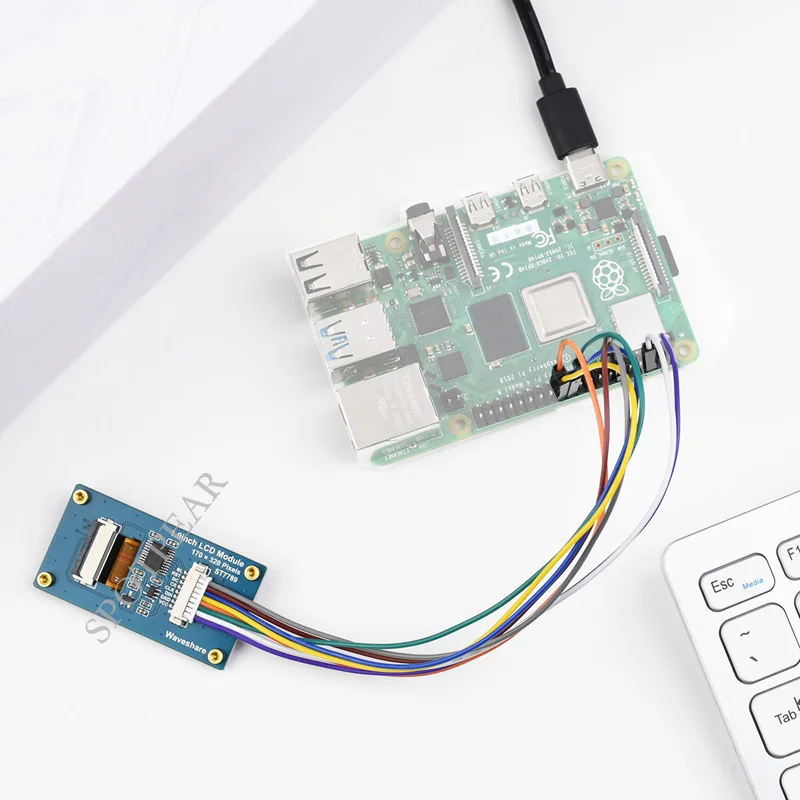

Para usar con placas controladoras como Raspberry Pi / Arduino / STM32

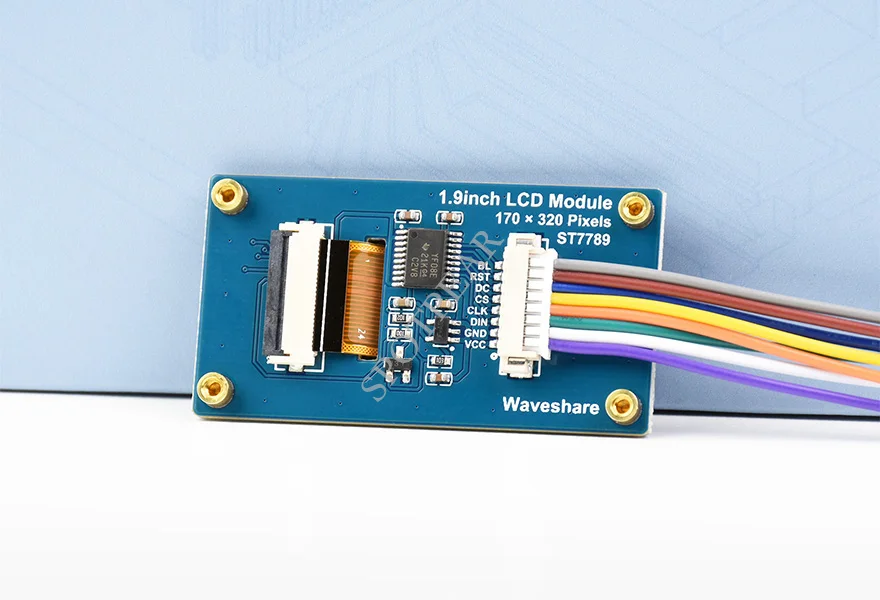

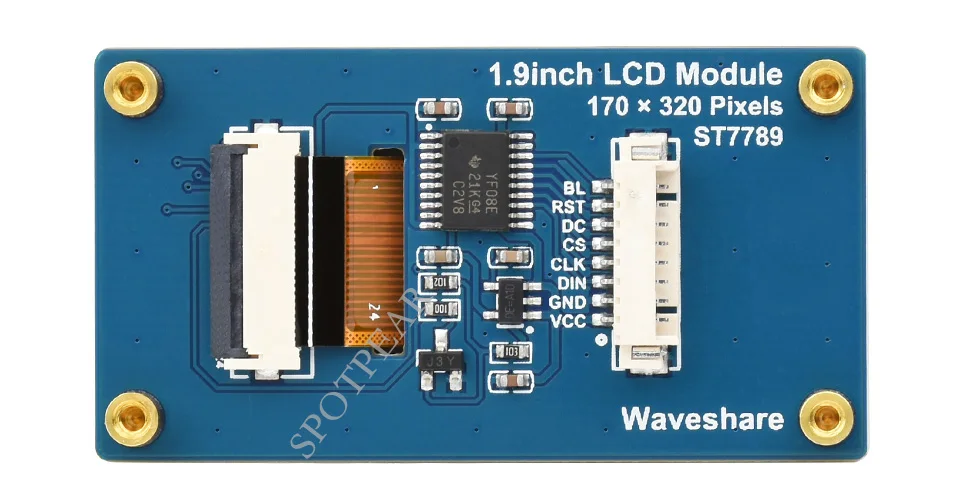

BL

Retroiluminación

RST

Reinicio, baja actividad

CC

Selección de datos/comando (alta para datos, baja para comando)

CS

Selección de CHIP, baja actividad

CLK

Entrada de reloj SPI

DIN

Entrada DE DATOS SPI

GND

Suelo

VCC

Potencia (entrada 3,3 V / 5V)

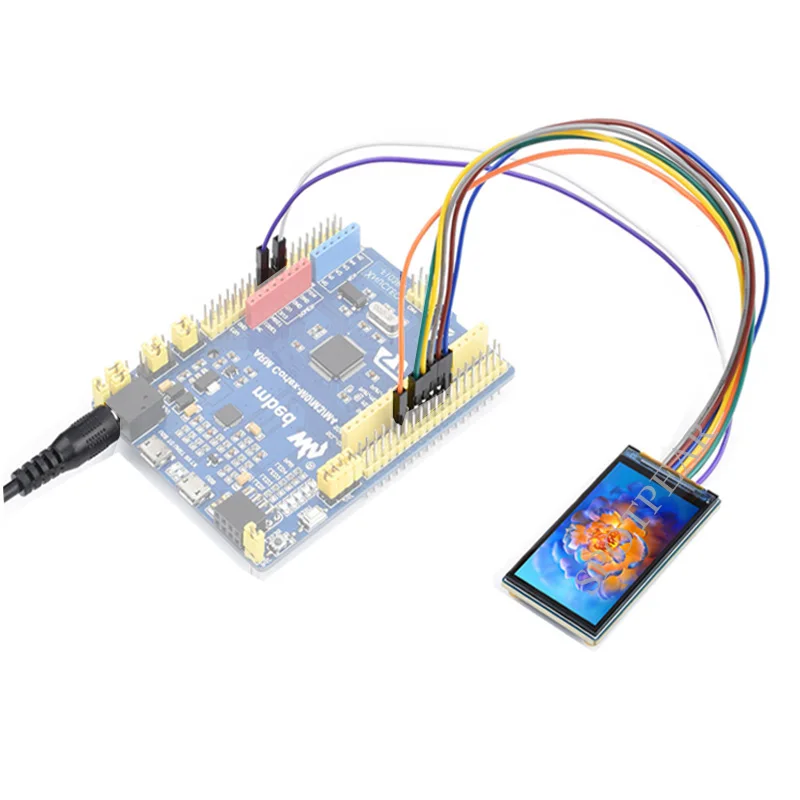

Conexión con placa Arduino

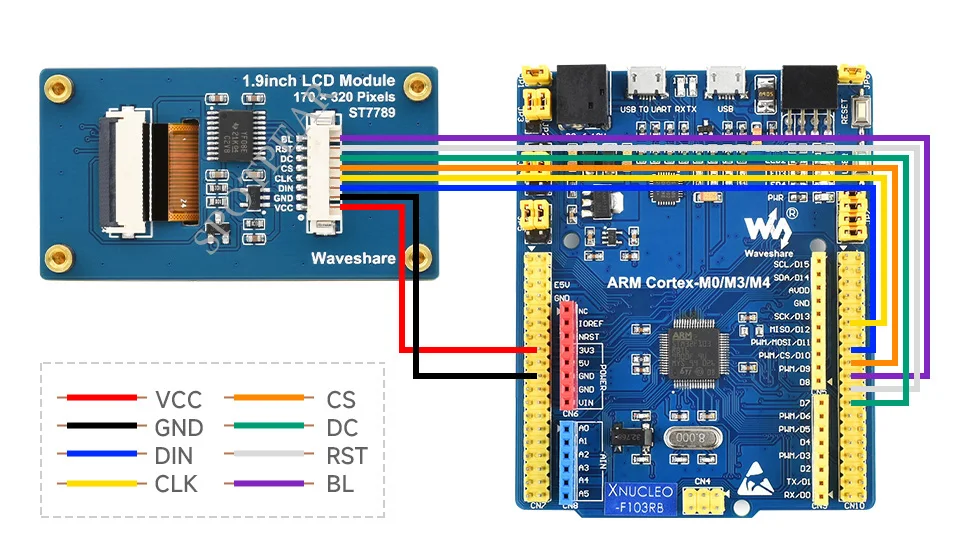

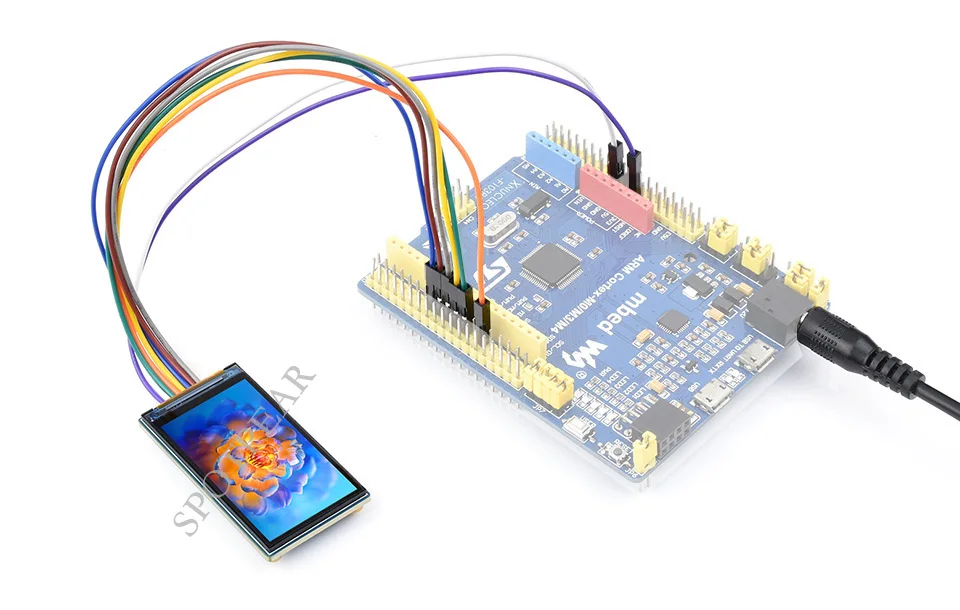

Conexión con STM32

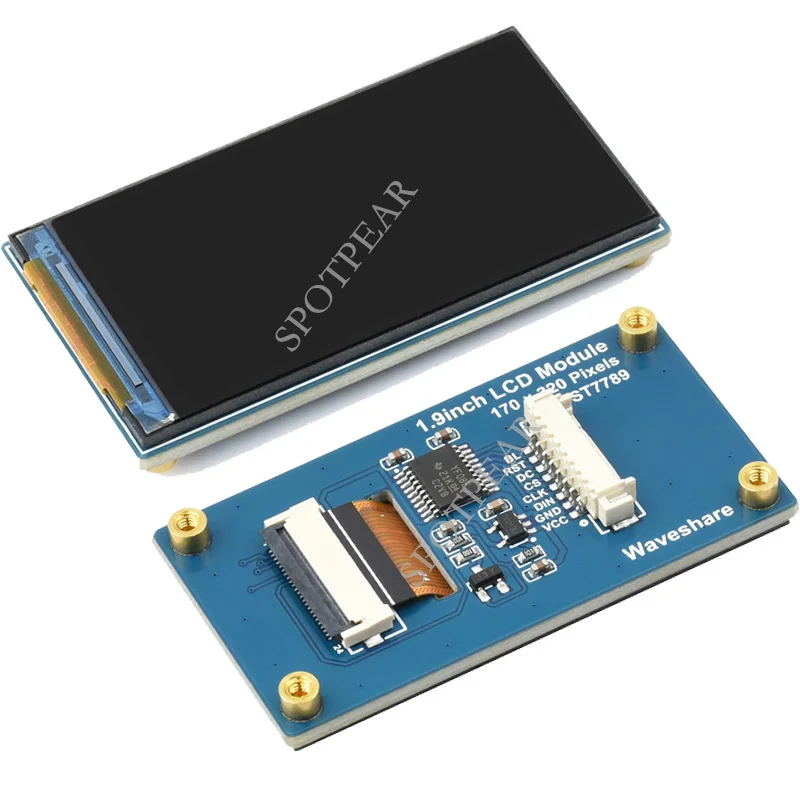

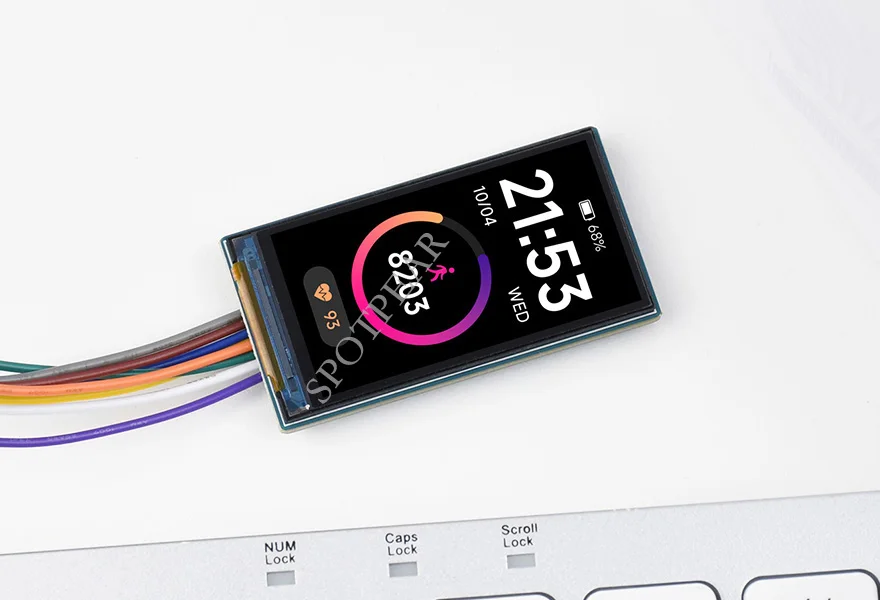

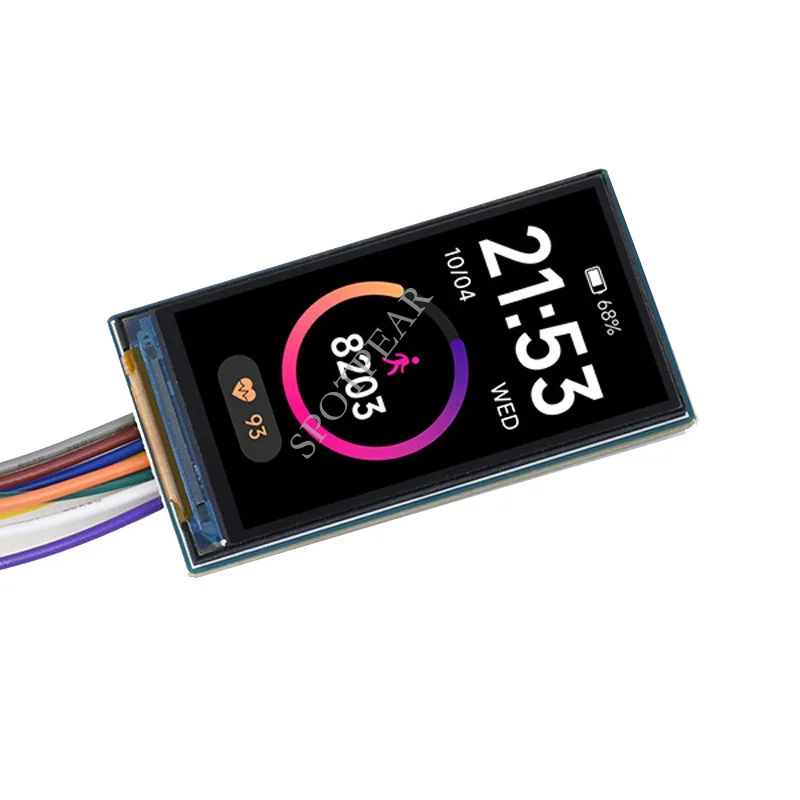

Producto Show

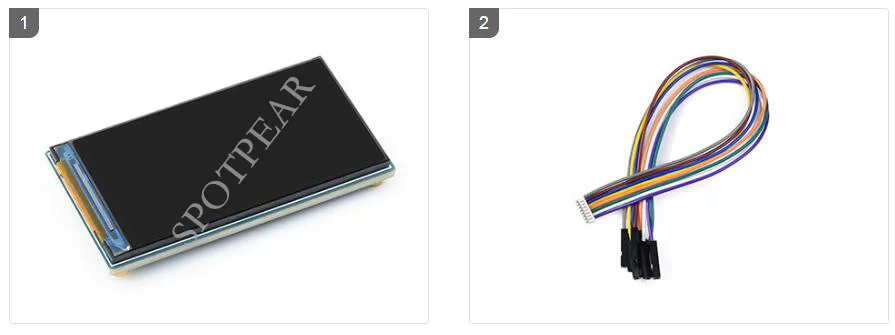

1. Módulo LCD de 1,9 pulgadas X1

2. GH1.25 20cm 8Pin cable X1
