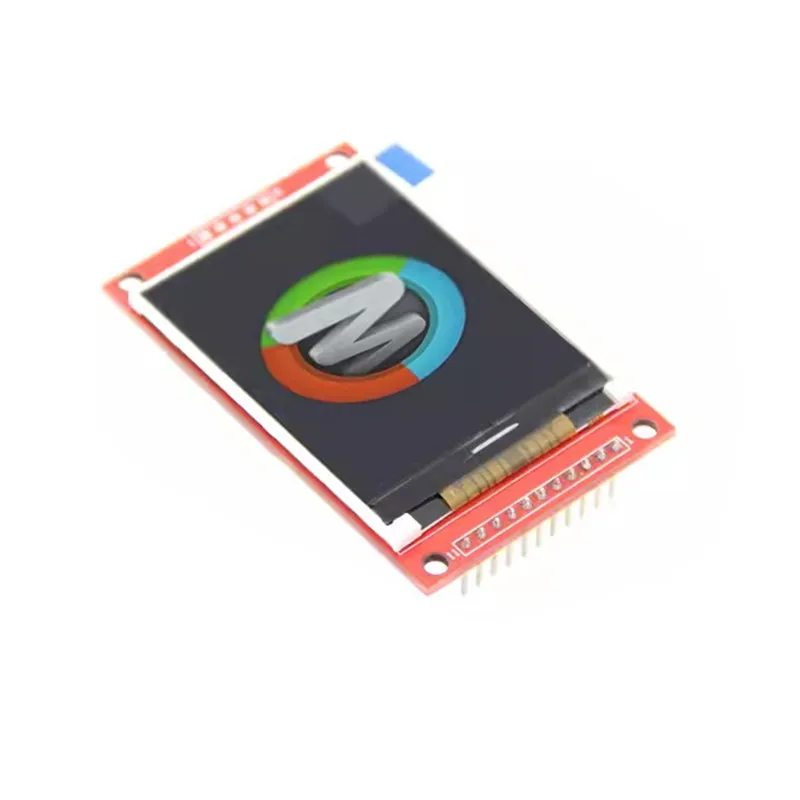

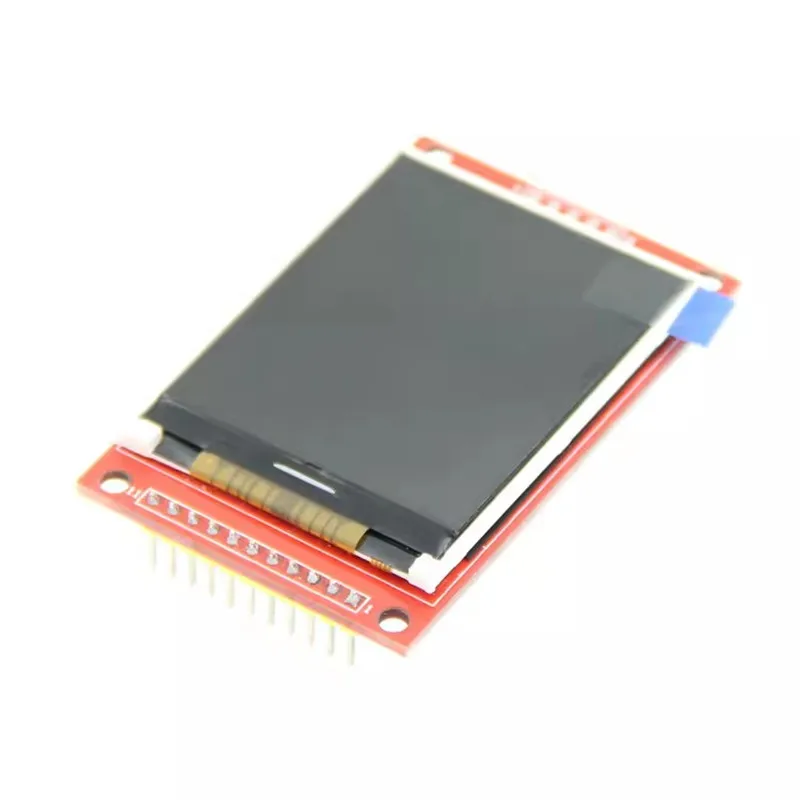

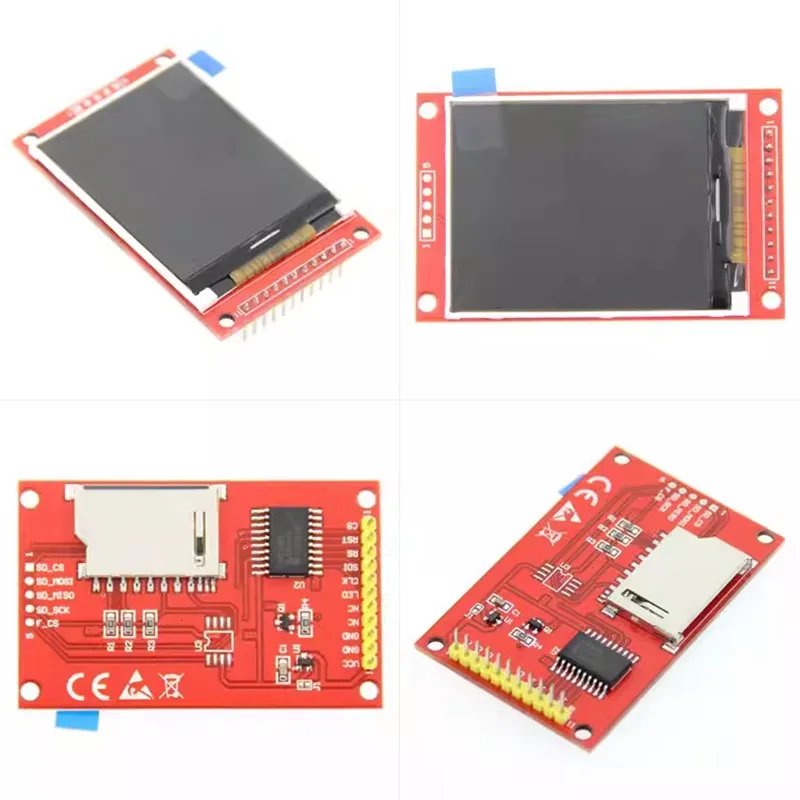

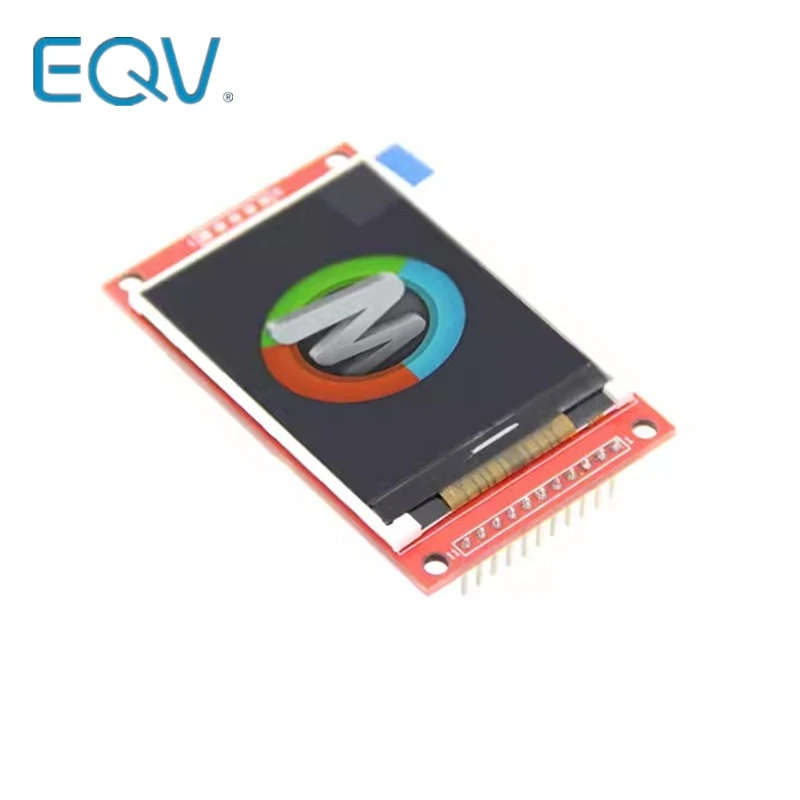

Módulo de pantalla a Color TFT LCD de 2,2 pulgadas y 2,2 pulgadas, puerto serie SPI 176*220, unidad ILI9225 Compatible con UNO Mega2560 para Arduino

Descripción

Introducción del producto

• PANTALLA COLOR DE 2,2 PULGADAS, SOPORTE PANTALLA COLOR RGB 65K de 16 BITS, PANTALLA DE COLORES Ricos

• Resolución 176X220, pantalla clara

• Con el bus serie SPI, solo se necesitan unos pocos IO para iluminar la pantalla.

• Con ranura para tarjeta SD, es conveniente ampliar funciones

• Proporciona bibliotecas de bajo nivel y una amplia gama de programas de muestra para plataformas Arduino, C51 y STM32

• Estándares de proceso de grado militar, trabajo estable a largo plazo

• Proporcionar soporte técnico de controladores de bajo nivel

Parámetros del producto

nombre

parámetro

Mostrar colores

16BIT RGB 65K COLOR

SKU

MAR2201

tamaño

2,2 (pulgadas)

tipo

TFT

Chips del controlador

ILI9225

resolución

176*220 (Píxel)

Interfaces de módulo

Interfaz SPI de 4 hilos

Retroiluminación

3 LED blancos

Área de visualización válida

34,85x43.56 (mm)

Tamaño de PCB del módulo

42,46x67,20 (mm)

Temperatura de funcionamiento

-20℃~60℃

Temperatura de almacenamiento

-30℃~70℃

Tensión de funcionamiento

5V/3,3V

consumo de energía

TBD

Peso (Empaquetado)

23 (g)

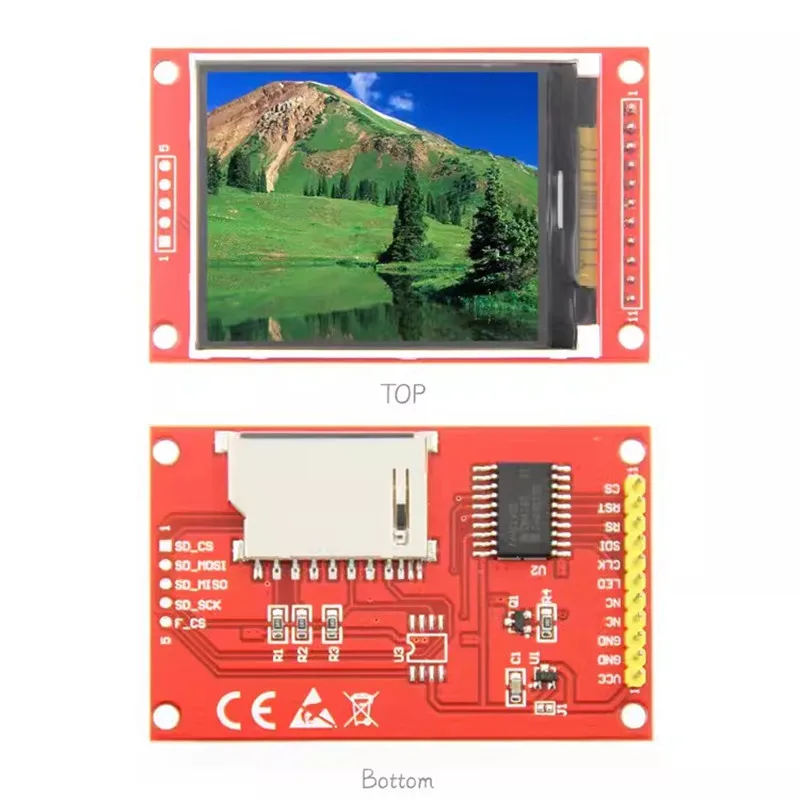

Definición de interfaz

número de serie

Diseñador de pines

ilustrar

1

VCC

Fuente de alimentación LCD (3,3 V ~ 5 V)

2

TIÑO

Tierra de energía de la pantalla LCD

3

TIÑO

Tierra de energía de la pantalla LCD

4

NC

Indetefinido, reservado

5

NC

Indetefinido, reservado

6

LED

Control de retroiluminación, alto nivel activado, si no se requiere control, se conectará a 3,3 V continuamente activado

7

CLK

Señal de reloj de bus LCD SPI

8

SDI

El bus LCD SPI escribe señales de datos.

9

RS

Señal de registro/selección de datos LCD, baja: registro, alta: datos

10

RST

Señal de reinicio de la pantalla LCD, reinicio de nivel bajo

11

CS

La pantalla LCD selecciona la señal y la permite a bajo nivel.
