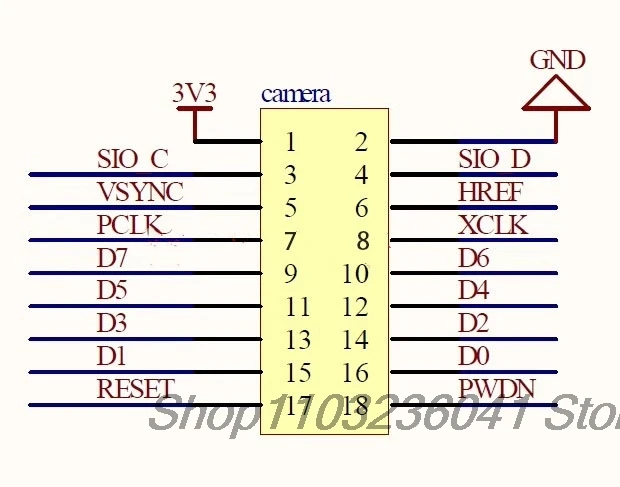

Descripción
3V3----- Voltaje de fuente de alimentación de entrada (se recomienda 3,3, también se aceptan 5 V, pero no se recomienda)
GDN----- Punto de tierra
SIO_C-- Reloj de control de interfaz SCCB (nota: algunos microcontroladores de bajo nivel necesitan aumentar el control, similar a la interfaz I2C)
SIO_D-- extremo de entrada (salida) de datos en serie de interfaz SCCB (nota: algunos microcontroladores de bajo nivel necesitan aumentar el control, similar a la interfaz I2C)
VSYNC-- Señal de sincronización de fotogramas (señal de salida)
HREF---- Señal de sincronización de línea (señal de salida)
PCLK---- Reloj de píxeles (señal de salida)
D0-D7-- Puerto de datos (señal de salida)
RESTE-- Puerto de reinicio (Puxar en uso normal)
PDN---- Modo de selección de energía (inferior en uso normal)

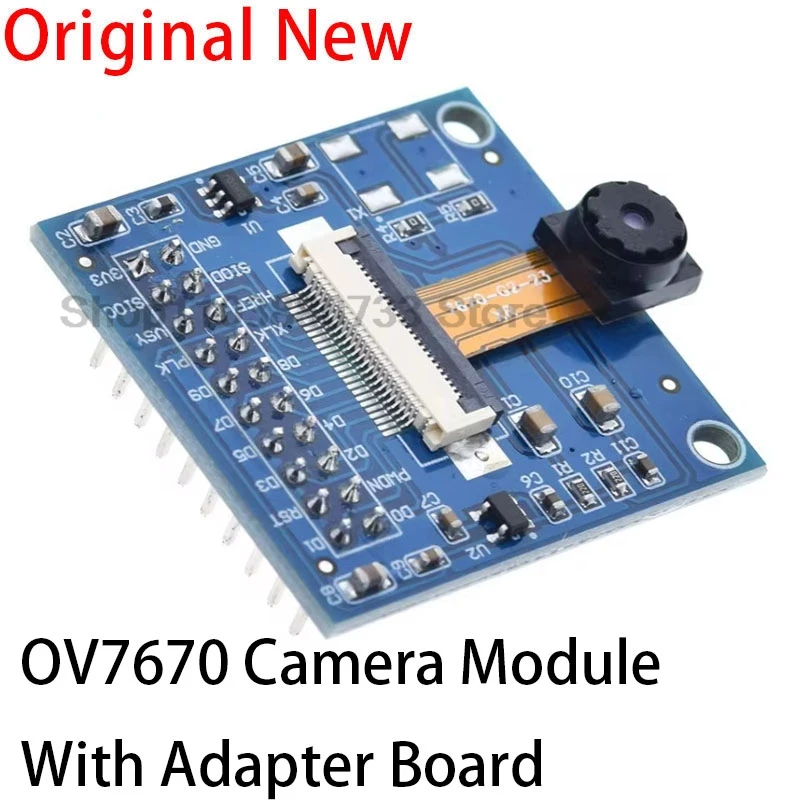

El sensor de imagen OV7670 ofrece todas las características de una sola cámara VGA y procesador de imágenes en un funcionamiento pequeño y de bajo voltaje.A través del control del bus SCCB, puede generar una variedad de datos de influencia de 8 bits de resolución en forma de fotograma completo, submuestreo, ventana de toma, etc.La imagen VGA del producto es de hasta 30 fotogramas por segundo.El usuario tiene control total sobre la calidad de la imagen, el formato de datos y el modo de transmisión.Todas las funciones de procesamiento de imágenes, incluidas curvas gamma, balance de blancos, saturación, croma, etc., se pueden programar a través de la interfaz SCCB.Los sensores de imagen OmmiVision aplican una tecnología de sensor única para mejorar la calidad de la imagen al reducir o eliminar defectos ópticos o electrónicos como ruido de patrón fijo, soporte de cola, flotador, etc., lo que da como resultado imágenes en color claras y estables.
● Alta sensibilidad para aplicaciones con poca iluminación
● Bajo voltaje para aplicaciones integradas
● Interfaz SCCB estándar, compatible con interfaz I2C
●Formatos de salida RawRGB,RGB(GRB4:2:2,RGB565/555/444),YUV(4:2) y YCbCr(4:2)
● Admite VGA, CIF y varios tamaños desde CIF hasta 40x30
●Modo de submuestreo VarioPixel
● Las funciones automáticas de control de influencia incluyen: control automático de exposición, control automático de ganancia, balance de blancos automático, eliminación automática de rayas de luz y calibración automática del nivel de negro.El control de calidad de la imagen incluye saturación de color, tono, gamma y nitidez ANTI_BLOOM
●ISP tiene función de eliminación de ruido y compensación de puntos defectuosos.
● Admite escala de imágenes
● Compensación por pérdida de lente
●Detección automática de 50/60 Hz
● Ajuste automático de saturación (ajuste UV)
● Ajuste automático de mejora de bordes.
● Ajuste automático de reducción de ruido.
Parámetro clave
Matriz fotosensible 640X480
Voltaje IO de 2,5 V a 3,0 V (LDO interno para fuente de alimentación nuclear de 1,8 V)
Consumo de energía 60mW/15fpsVGAYUV
Sueño 20μA
Funcionamiento a temperatura -30℃ a 70℃
Operación estable 0℃ a 50℃
¿Formato de salida (8 bits)?YUV/YCbCr4:2-2 RGB565/555/444 GRB4:2:2 Datos RGB crudos
Tamaño óptico 1/6"
Campo de visión Ángulo 25°
Fidelidad máxima 30 fps VGA
Sensibilidad 1,3 V/(Lux-sec)
Relación señal-ruido 46 dB
Rango dinámico 52 dB
Modo de navegación línea por línea
Líneas de exposición electrónica 1 a 510
Área de píxeles 3,6 μm x 3,6 μm
Corriente oscura 12 mV/s a 60℃
